Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603C28001 ( KS5500 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

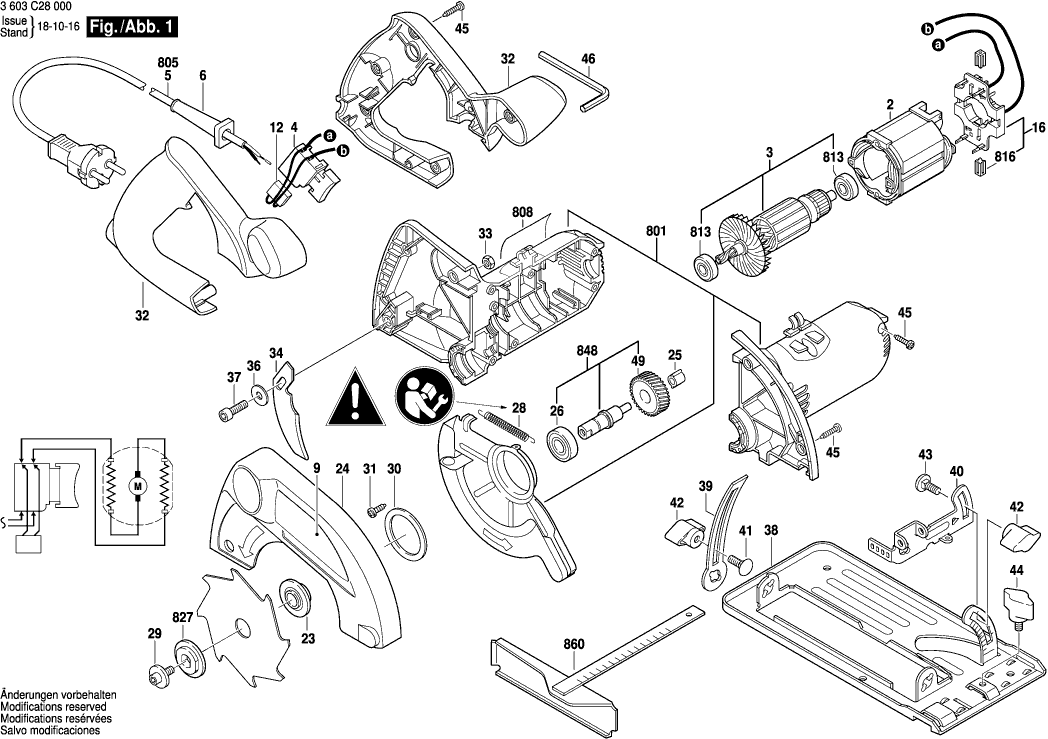

Dessins des Bosch 3603C28001 ( KS5500 )
Liste de pièces de rechange des Bosch 3603C28001 ( KS5500 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire 230V | ||||
| 2 | 2609001636 | 13.93 | 16.72 | |
| Induit 230V | ||||
| 3 | 2609001406 | 23.75 | 28.50 | |
| Commutateur | ||||
| 4 | 1607503101 | 5.83 | 7.00 | |
| Plus disponible, pas de remplacement | ||||
| 5 | 2610362954 | |||
| Manchon | ||||
| 6 | 2610360176 | 1.18 | 1.42 | |
| Plaque De Marque PKS 40 | ||||
| 9 | 1601118730 | 2.71 | 3.25 | |
| Condensateur Antiparasit. | ||||
| 12 | 2609004538 | 2.71 | 3.25 | |
| Porte-Balais | ||||
| 16 | 2609006438 | 8.45 | 10.14 | |
| Rondelle | ||||
| 23 | 2610386555 | 2.24 | 2.69 | |
| Couvercle De Sécurité NOIR | ||||
| 24 | 2610386621 | 6.54 | 7.85 | |
| Palier-Coussinet | ||||
| 25 | 2610386569 | 1.94 | 2.33 | |
| ROULEMENT À BILLES | ||||
| 26 | 2610366402 | 5.83 | 7.00 | |
| Ressort De Traction | ||||
| 28 | 2610386609 | 1.94 | 2.33 | |
| Vis cyl SixPans Creux CHC M6x14 MM | ||||
| 29 | 1603414007 | 1.18 | 1.42 | |
| Rondelle | ||||
| 30 | 2610386556 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx 8x13 | ||||
| 31 | 2610374913 | 1.18 | 1.42 | |
| Jeu De Poignees | ||||
| 32 | 2610386620 | 7.58 | 9.10 | |
| Ecrou M6 | ||||
| 33 | 2610061550 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 34 | 2610386554 | |||
| Rondelle DIN 9021-6,4x18x1,6 | ||||
| 36 | 2610386712 | 1.94 | 2.33 | |
| Vis M6x22 MM | ||||
| 37 | 2610386933 | 1.18 | 1.42 | |
| Socle | ||||
| 38 | 2610386840 | 10.73 | 12.88 | |
| Support | ||||
| 39 | 2610386841 | 1.70 | 2.04 | |
| Charniere | ||||
| 40 | 2610386842 | 1.94 | 2.33 | |
| Vis D’appui M6x20 MM | ||||
| 41 | 2610386847 | 1.18 | 1.42 | |
| Ecrou Hex | ||||
| 42 | 2610387875 | 1.94 | 2.33 | |
| Vis D’appui | ||||
| 43 | 2609003647 | 1.18 | 1.42 | |
| Vis A Oreilles | ||||
| 44 | 2610387876 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx T20-8x19 MM | ||||
| 45 | 2610374919 | 0.83 | 1.00 | |
| Cle Male Coudee Pour Vis | ||||
| 46 | 2610364015 | 2.71 | 3.25 | |
| Roue D’engrenage | ||||
| 49 | 2610388427 | 10.73 | 12.88 | |
| Jeu De Boitiers | ||||
| 801 | 2609007280 | 20.42 | 24.50 | |
| Plus disponible, pas de remplacement | ||||
| 808 | 2609001940 | |||
| Plus disponible, pas de remplacement | ||||
| 813 | 2600905052 | |||
| Jeu De Balais 10 x 2 610 391 290 | ||||
| 816 | 1607000491 | 49.56 | 59.47 | |
| Jeu De Balais | ||||
| 816 | 2610391290 | 6.54 | 7.85 | |
| Rondelle Elast. Conique | ||||
| 827 | 1605703108 | 2.24 | 2.69 | |
| Arbre De Transmission | ||||
| 848 | 2610387048 | 18.19 | 21.83 | |
| Guide Parallele | ||||
| 860 | 2608005036 | 6.54 | 7.85 | |
