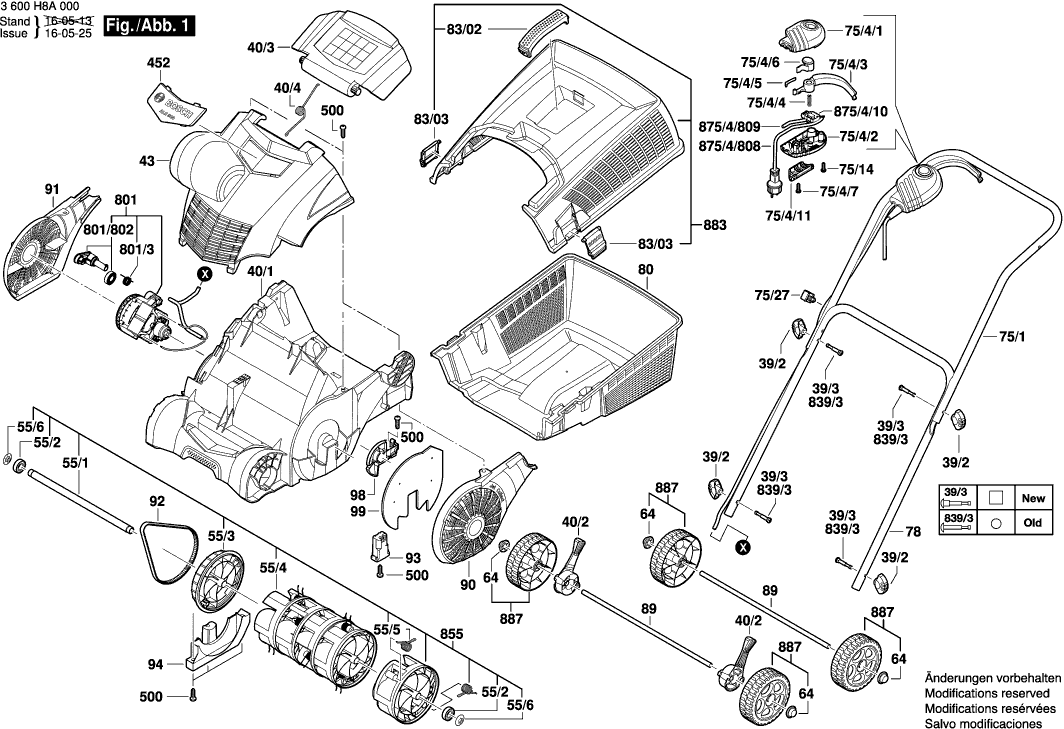

Dessins des Bosch 3600H8A000 ( ALR900 )


Dessins techniques 1

Liste de pièces de rechange des Bosch 3600H8A000 ( ALR900 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Épuisé
39/3 F016L65389

Ecrou A Ailettes
39/2 F016L66136 3.12 3.74

Levier De Commande
40/2 F016L66356 1.10 1.32

Languette De Protection
40/3 F016L66359 11.18 13.42

Ressort
40/4 F016L66363 0.83 1.00

Châssis
40/1 F016L67969 22.36 26.83

Capot De Moteur
43 F016L66357 11.68 14.02

Poulie
55/3 F016L66390 6.16 7.39

Pont De Ressort
55/4 F016L66391 10.10 12.12

Ressort
55/5 F016L66392 2.11 2.53

Tole De Blindage
55/6 F016L66613 1.84 2.21

Arbre De Rotor
55/1 F016L66661 10.10 12.12

Palier-Coussinet 6002-2RS
55/2 F016L67442 2.56 3.07

Capuchon A Crans D'arret 9 MM
64 F016L66463 1.60 1.92

Boitier D’interrupteur
75/4/1 F016L66234 1.84 2.21

Boitier D’interrupteur
75/4/2 F016L66235 1.84 2.21

Épuisé
75/4/11 F016L66236

Bouton-Poussoir
75/4/6 F016L66237 1.84 2.21

Levier De Manoeuvre
75/4/3 F016L66238 2.56 3.07

Ressort De Compression
75/4/4 F016L66240 0.83 1.00

Poignee
75/1 F016L66348 17.13 20.56

Ressort A Lame
75/4/5 F016L66416 0.83 1.00

Support De Cable
75/27 F016L90575 0.83 1.00

Vis Autotaraudeuse 4x19 MM
75/14 F016T49429 0.83 1.00

Vis Autotaraudeuse 4x19 MM
75/4/7 F016T49429 0.83 1.00

POIGNÉE INFÉRIEURE
78 F016L66350 7.13 8.56

BAC DE RÉCUPÉRATION
80 F016L66353 13.11 15.73

Klink
83/03 F016F05680 0.83 1.00

Poignee NOIR
83/02 F016L66441 2.56 3.07

Axe 9 MM
89 F016L66365 6.16 7.39

GRILLAGE DÉCORATIF L/H
90 F016L66358 5.50 6.60

GRILLAGE DÉCORATIF R/H
91 F016L66360 7.13 8.56

Courroie D’entrainement
92 F016L66343 7.96 9.55

Etrier Support
93 F016L66376 1.10 1.32

Épuisé
94 F016L66375

Piece De Serrage
98 F016F05689 0.83 1.00

Filtre A Air
99 F016L66749 2.11 2.53

Marque De Fabrique
452 F016L66211 5.50 6.60

Vis Autotaraudeuse 4x19 MM
500 F016T49429 0.83 1.00

BRAS DE SERRAGE
801/802 F016104000 3.85 4.62

Moteur
801 F016104192 76.72 92.06

Ressort
801/3 F016L66344 0.83 1.00

Boulon M6x50
839/3 F016L59277 2.11 2.53

Rateau
855 F016104191 46.67 56.00

Câble d alimentation EU
875/4/808 F016104086 11.68 14.02

Câble d alimentation CH
875/4/808 F016104359 14.80 17.76

Cable de raccordement
875/4/809 F016105348 22.36 26.83

Interrupteur
875/4/10 F016F05717 11.18 13.42

Épuisé
883 F016103912

Roue
887 F016103663 5.50 6.60
