Dessins techniques et pièces de rechange Bosch GBH18V-26D

Recherche de pièces de rechange:
Bosch
Type exact:
3 611 J16 050

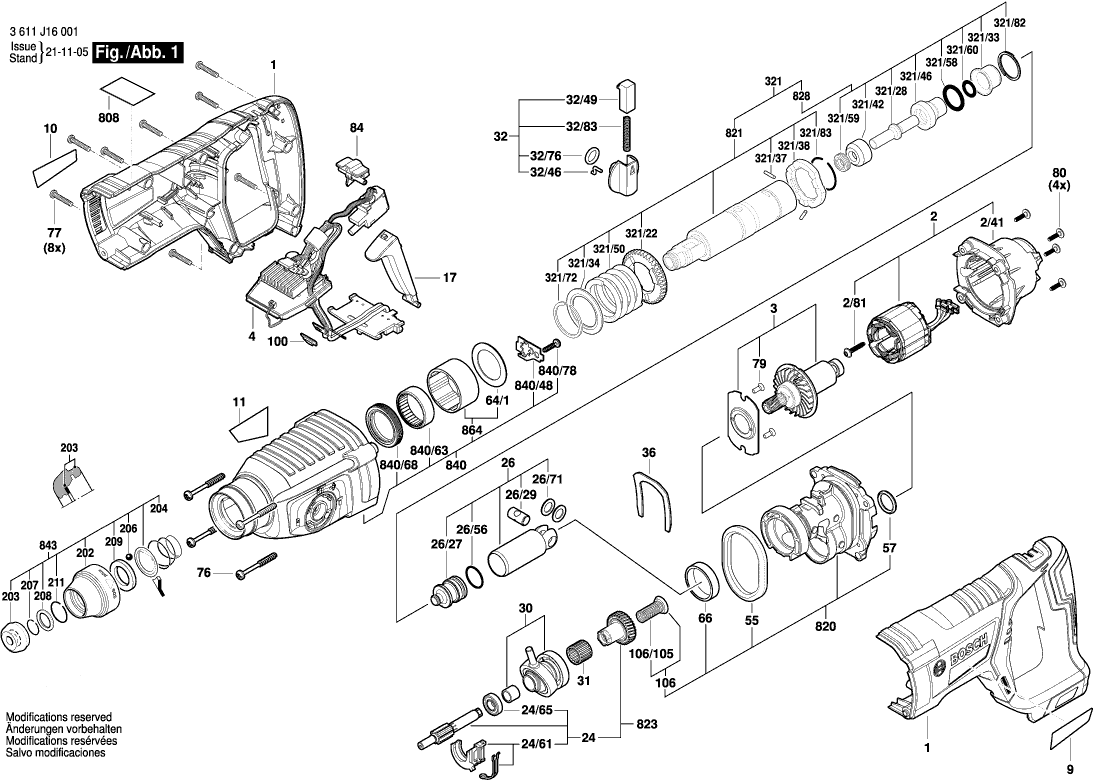

Dessins des BOSCH 3611J16050 ( GBH18V-26D )

Liste de pièces de rechange des BOSCH 3611J16050 ( GBH18V-26D )

Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Carter De Moteur
116051082HZCarter De Moteur€ 20.33
Stator
21600A01T3VStator€ 37.76
Carcasse statorique
2/411600A016CCCarcasse statorique€ 5.46
Vis six lobes embase E
2/811603435086Vis six lobes embase E€ 1.00
Rotor
31600A015AARotor€ 41.62
Module électronique
416072335GPModule électronique€ 83.51
Plaque De Marque
9160111C2N0Plaque De Marque€ 2.00
Plaque De Marque
10160111C2N1Plaque De Marque€ 2.00
Plaquette Indicatrice
111611110X17Plaquette Indicatrice€ 2.78
Commutateur
162607202381Commutateur€ 8.65
Épuisé
171600A01U4CÉpuisé
Arbre Dentele
241600A014E1Arbre Dentele€ 12.17
Element De Commutation
24/611615820097Element De Commutation€ 4.19
Roulement A Billes Rigide
24/651610905016Roulement A Billes Rigide€ 7.76
Piston De Marteau
261600A00H7DPiston De Marteau€ 22.84
Frappeur
26/271600A00733Frappeur€ 7.76
Épuisé
26/291600A01TD0Épuisé
Joint torique
26/561610210187Joint torique€ 1.74
Disque De Guidage
26/711610100016Disque De Guidage€ 1.20
Palier d’entraînement Auf Zeichnung Pos.830
301600A00H7EPalier d’entraînement Auf Zeichnung Pos.830€ 22.84
Couronne D’aiguilles
311610913016Couronne D’aiguilles€ 2.78
Manette NOIR
321612026037Manette NOIR€ 9.77
Tenon D’entrainement
32/461614690002Tenon D’entrainement€ 1.20
Bouton De Commande ROUGE
32/491612026035Bouton De Commande ROUGE€ 1.20
Joint torique 10,5x2,7 MM
32/761610210046Joint torique 10,5x2,7 MM€ 1.74
Ressort De Compression
32/831614611006Ressort De Compression€ 2.78
Tole De Maintien
361611016003Tole De Maintien€ 1.74
joint d’étanchéité 53,0x7,0 MM
551610290226joint d’étanchéité 53,0x7,0 MM€ 2.78
Joint torique 24,0x2,5 MM
571610210068Joint torique 24,0x2,5 MM€ 1.20
Rondelle D’appui
64/11610190060Rondelle D’appui€ 1.74
Palier-Glisseur
661610202021Palier-Glisseur€ 2.00
Vis autotaradeuse p. défo
761613435022Vis autotaradeuse p. défo€ 1.20
Vis A Tete Bombee Torx 4x20
772603490023Vis A Tete Bombee Torx 4x20€ 1.00
Vis autotaradeuse p. défo
791613435023Vis autotaradeuse p. défo€ 1.00
Vis A Tete Bombee Torx
80160343000VVis A Tete Bombee Torx€ 1.00
Poussoir De Commutation
841600A015UHPoussoir De Commutation€ 1.20
Lentille
1001600A000LELentille€ 1.20
Palier-Glisseur
1061614611022Palier-Glisseur€ 2.00
Ressort De Compression
106/1051614611021Ressort De Compression€ 1.20
Poignee Auxiliaire
120160202509XPoignee Auxiliaire€ 7.76
Épuisé
120/120160202509CÉpuisé
Collier De Serrage Ø50 MM
120/1241611316021Collier De Serrage Ø50 MM€ 2.30
Vis A Tete Rectangulaire M8x40 MM
120/1251613490002Vis A Tete Rectangulaire M8x40 MM€ 3.38
Support De Fixation
120/8021617000475Support De Fixation€ 7.76
Manchon De Protection
2021610499054Manchon De Protection€ 1.74
Bouchon de protection
2031610508047Bouchon de protection€ 1.74
Ressort De Compression
2041614643003Ressort De Compression€ 1.00
Bille DIN 5401-Ø7MM-III-ST
2061903230013Bille DIN 5401-Ø7MM-III-ST€ 1.20
Anneau élastique
2071614601027Anneau élastique€ 1.00
Rondelle D’arret
2081610101629Rondelle D’arret€ 1.00
Rondelle De Friction
2091610102025Rondelle De Friction€ 1.74
Anneau élastique
211160460102SAnneau élastique€ 1.00
Épuisé
321161859712HÉpuisé
Roue Cylindrique
321/221600A007JWRoue Cylindrique€ 6.70
Percuteur
321/281613124081Percuteur€ 7.76
Douille De Positionnemen
321/331610590014Douille De Positionnemen€ 1.74
Rondelle D’appui
321/341610190067Rondelle D’appui€ 1.74
Goupille Cylindrique DIN6325-2,5x12-RIKO
321/371613100019Goupille Cylindrique DIN6325-2,5x12-RIKO€ 1.20
Rondelle D’arret
321/381600A008AGRondelle D’arret€ 2.78
Bague Antifriction
321/421610102073Bague Antifriction€ 4.19
Douille De Guidage
321/461610390051Douille De Guidage€ 5.46
Ressort De Compression
321/501614611020Ressort De Compression€ 2.30
Joint torique
321/581610210178Joint torique€ 1.20
Bague D’etancheite
321/591610283035Bague D’etancheite€ 4.82
Joint torique 9,0x3,5 MM
321/601610210176Joint torique 9,0x3,5 MM€ 1.00
Anneau élastique
321/721604601027Anneau élastique€ 1.00
Anneau élastique
321/82160015002RAnneau élastique€ 1.20
Anneau élastique A22 DIN 7993
321/831604601028Anneau élastique A22 DIN 7993€ 1.00
Butee De Profondeur SW 6x210 MM
6511613001009Butee De Profondeur SW 6x210 MM€ 2.78
Plaque signalétique
808160111A3H9Plaque signalétique€ 2.00
Bride Intermediaire
8201600A01AH5Bride Intermediaire€ 17.57
Épuisé
8211607000D92Épuisé
Arbre Dentele
8231600A01AH6Arbre Dentele€ 22.84
Percuteur
8281600A019F0Percuteur€ 33.25
Carter D’engrenages
8401607000C5NCarter D’engrenages€ 41.62
Frein D’ecrou
840/481611098008Frein D’ecrou€ 1.74
Douille à aiguilles Ø30xØ37x12 MM
840/631610910063Douille à aiguilles Ø30xØ37x12 MM€ 4.82
Bague D’etancheite
840/681610283036Bague D’etancheite€ 5.98
Vis 4x16
840/782603490022Vis 4x16€ 1.00
Manchon De Protection
8431617000582Manchon De Protection€ 9.77
Rondelle D’appui
8641617000A07Rondelle D’appui€ 8.65
Tige De Mandrin 1/2", SDS-Plus
8701613523011Tige De Mandrin 1/2", SDS-Plus€ 20.33
Vis à tête fraisée M6x27-KØ11 FILET À GAUCHE
870/22603421207Vis à tête fraisée M6x27-KØ11 FILET À GAUCHE€ 1.20
Mandrin
8711608571088Mandrin€ 26.56
Cle De Mandrin SG2
8722607950007Cle De Mandrin SG2€ 5.46
