Dessins des Bosch 3601EA4300 ( GH026-82D )

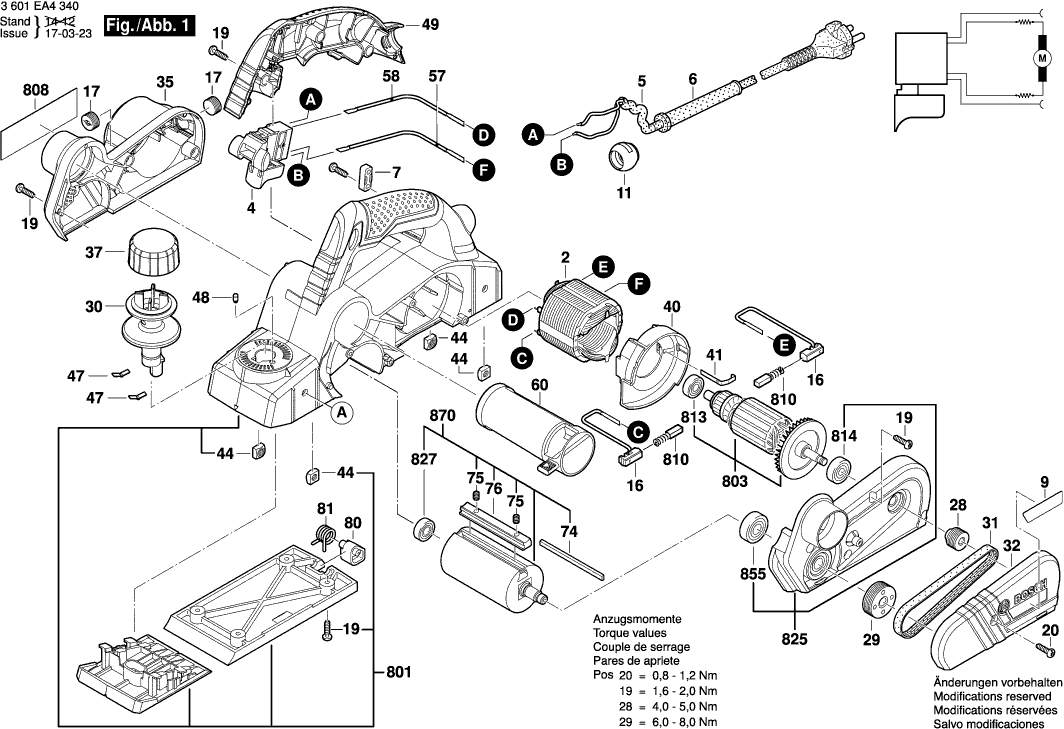

Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Bosch 3601EA4300 ( GH026-82D )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Épanouissement Polaire 230-240V
2 2604220480 17.13 20.56

Commutateur
4 160720030F 7.13 8.56

Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05 R
5 1607000386 14.80 17.76

Manchon Ø6,5-Ø6,9x95 MM
6 2600703012 2.11 2.53

Support De Cable
7 2601035001 1.10 1.32

Plaque De Marque GHO 26-82 D
9 2609136086 1.84 2.21

Articulation Spherique
11 2609100929 1.10 1.32

Porte-Charbon
16 2604449055 1.60 1.92

Capot
17 2609100087 0.83 1.00

Vis 4x16
19 2603490022 0.83 1.00

Vis
20 2609112128 0.83 1.00

Poulie
28 2609110268 2.11 2.53

Poulie
29 2609110267 3.12 3.74

Bouton Rotatif
30 2609101576 3.85 4.62

Courroie Trapezoidale
31 2609100410 7.13 8.56

Protection Du Tapis
32 2609101439 2.56 3.07

Capuchon De Balais
35 2609101403 5.50 6.60

Capuchon De Poignee
37 2609101440 1.60 1.92

Deflecteur D’air
40 2609100028 1.84 2.21

Etrier De Contact
41 2601329053 1.10 1.32

Ecrou Carre M6
44 2603320004 1.10 1.32

Ressort De Verrouillage
47 2601254000 1.10 1.32

Capuchon A Crans D'arret
48 2600590006 1.10 1.32

Poignee Couvercle
49 2609101517 4.43 5.32

Cable De Connexion L=233 MM BLANC
57 2604448181 1.60 1.92

Cable De Connexion L=213 MM BLEU
58 2604448118 1.10 1.32

Tuyau Deviateur NOIR
60 2609100148 7.96 9.55

Fer De Rabot
74 2608635341 11.68 14.02

Vis sans tête
75 2603400016 1.10 1.32

Clavette De Fixation
76 2603111001 10.10 12.12

Protege Couteaux
80 2609100088 3.12 3.74

Ressort
81 2609110109 2.11 2.53

Tournevis Coude DIN 911 SW2,5
654 1907950003 1.84 2.21

STOFZAK
655 2609170013 22.36 26.83

Poutre De Butee
656 2608005015 7.96 9.55

Equerre De Butee
657/4 1601332018 2.56 3.07

Joint torique 4,0x1,5 MM
657/1 1610210043 1.10 1.32

Vis A Oreilles M 6x16 MM
657/3 2603480003 1.84 2.21

Vleugelmoer
657/6 2609199008 1.10 1.32

Boulon A Tete Bombee DIN 603-M6x20
657/5 2910281201 0.83 1.00

Rondelle plate DIN 125-A 6,4-ST
657/2 2916011014 0.83 1.00

Module Adaptateur
658 2609101408 2.11 2.53

Carter De Moteur
801 2609199975 28.01 33.61

Set d’induit 230-240V
803 2609199946 22.36 26.83

Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05 R
805 1607000386 14.80 17.76

Plaque signalétique
808 1600A00Y91 1.84 2.21

Jeu De Balais
810 2609120637 5.02 6.02

Épuisé
813 2600905051

Roulement A Billes Rigide 8x22x7
814 2600905052 5.50 6.60

Flasque De Palier
825 2609199949 13.11 15.73

Épuisé
827 2600905051

Roulement A Billes Rigide 10x26x8
855 2600905064 7.96 9.55

Tete De Rabot
870 2609110193 52.03 62.44
