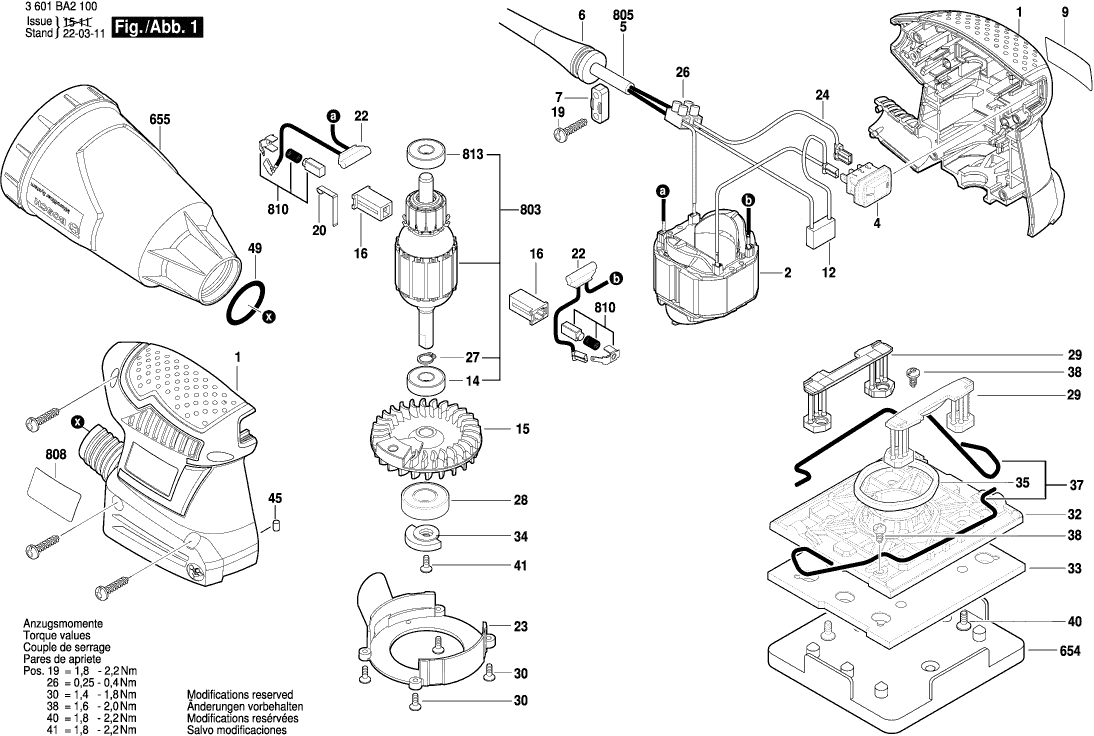

Dessins des Bosch 3601BA2100 ( GSS140-1A )


Dessins techniques 1

Liste de pièces de rechange des Bosch 3601BA2100 ( GSS140-1A )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Corps
1 2609101361 10.10 12.12

Épanouissement Polaire 230-240V
2 1604220408 11.68 14.02

Commutateur
4 1607200190 7.13 8.56

Manchon Ø6,4-Ø7,2x76 MM
6 2600703017 1.84 2.21

Support De Cable
7 2601035001 1.10 1.32

Plaque De Marque
9 2609136067 1.84 2.21

Filtre D’antiparasitage
12 2609120543 1.84 2.21

Roulement A Billes 8x22x7
14 2609110153 4.43 5.32

Ventilateur
15 2610920618 5.50 6.60

Borstelhouder
16 2610320548 1.84 2.21

Vis 4x16
19 2603490022 0.83 1.00

Épuisé
20 2601329057

Filtre D’antiparasitage
22 2610920619 2.56 3.07

Couvercle De Ventilateur
23 2609101301 1.10 1.32

Cable
24 2609120579 0.83 1.00

Bloc D’assemblage
26 2610910009 1.60 1.92

Anneau élastique DIN 7993-A8
27 2916540005 0.83 1.00

Roulement A Billes
28 2609110748 5.50 6.60

Branche Oscillante
29 2609101302 3.85 4.62

Vis
30 2609111844 0.83 1.00

Plaque Vibrante 100X110
32 2609112106 6.16 7.39

Plateau Meulage 101x113
33 2609199744 11.18 13.42

Contrepoids
34 2609111657 1.10 1.32

Feutre 143mm
35 2609170223 1.60 1.92

Manette
37 2609111796 1.84 2.21

Vis autotaradeuse p. défo M4x8
38 2603410048 1.10 1.32

Vis
40 2610915161 1.84 2.21

Vis A Tete Bombee Torx
41 2609111845 0.83 1.00

Pen
45 2610350103 1.10 1.32

Joint torique 23,0x3,0 MM
49 1610210045 1.84 2.21

Outil De Poinconnage
654 2610920650 6.16 7.39

Sac A Poussieres
655 2609199905 7.96 9.55

Induit 230V
803 2609199883 22.36 26.83

Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05 R
805 1607000386 14.80 17.76

Typeplaat
808 1600A00Z0L 1.84 2.21

Plaque signal tique
808 2609135390 1.84 2.21

Jeu De Balais
810 2609120199 7.13 8.56

Roulement A Billes
813 2610917489 7.13 8.56
