Dessins techniques et pièces de rechange Bosch GST 120 E
Type exact:
0 601 510 603
0 601 510 603

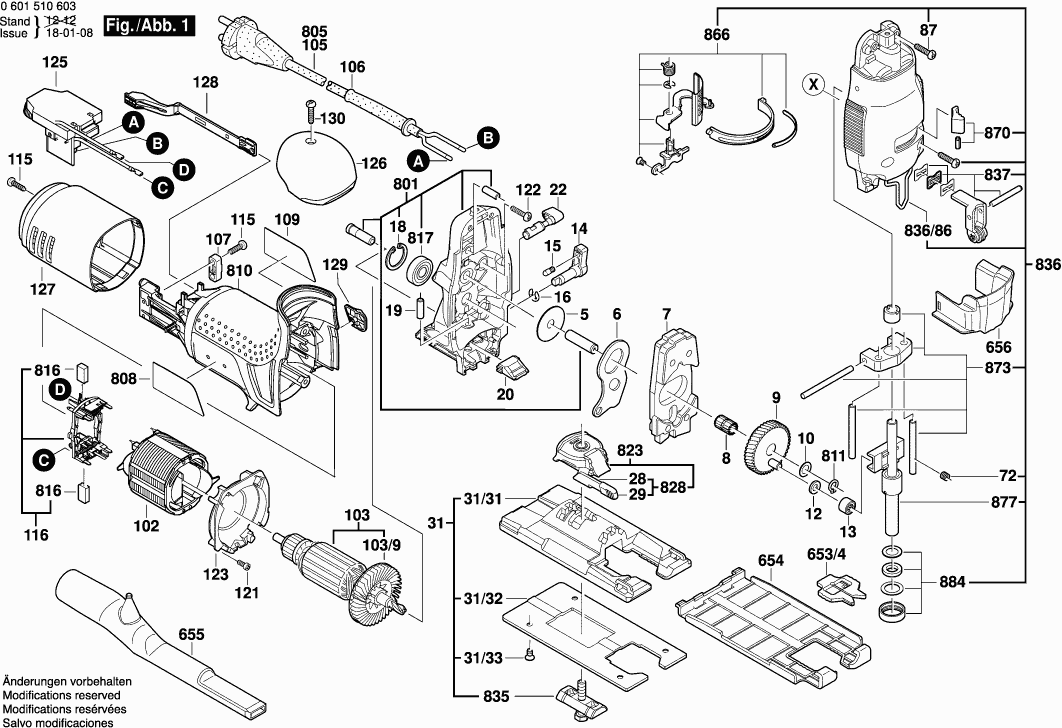

Dessins des BOSCH 0601510603 ( GST120E )
Liste de pièces de rechange des BOSCH 0601510603 ( GST120E )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Rondelle De Compensation 0,5 MM | ||||
| 5 | 2600101048 | Rondelle De Compensation 0,5 MM | € 1.20 | |
| Levier A Fourche | ||||
| 6 | 2601923010 | Levier A Fourche | € 2.30 | |
| Épuisé | ||||
| 7 | 2601098087 | Épuisé | ||
| Couronne D’aiguilles | ||||
| 8 | 2600913040 | Couronne D’aiguilles | € 4.82 | |
| Roue Dentee A Excentrique | ||||
| 9 | 2606320101 | Roue Dentee A Excentrique | € 26.56 | |
| Rondelle De Compensation 0,3 MM | ||||
| 10 | 2600101047 | Rondelle De Compensation 0,3 MM | € 1.20 | |
| Bague Intermediaire | ||||
| 12 | 2600200038 | Bague Intermediaire | € 1.20 | |
| Douille à aiguilles | ||||
| 13 | 2600917900 | Douille à aiguilles | € 6.70 | |
| Bouton Rotatif NOIR | ||||
| 14 | 2602026116 | Bouton Rotatif NOIR | € 2.78 | |
| Capuchon A Crans D'arret | ||||
| 15 | 2600590006 | Capuchon A Crans D'arret | € 1.20 | |
| Anneau D’arret 5 DIN 6799 | ||||
| 16 | 2916080908 | Anneau D’arret 5 DIN 6799 | € 1.00 | |
| Anneau de retenue | ||||
| 18 | 2600118013 | Anneau de retenue | € 1.74 | |
| Axe D’articulation | ||||
| 19 | 2603105104 | Axe D’articulation | € 1.20 | |
| Épuisé | ||||
| 20 | 2602305051 | Épuisé | ||
| Bouton Rotatif NOIR | ||||
| 22 | 2602026109 | Bouton Rotatif NOIR | € 2.00 | |
| Levier De Tension | ||||
| 28 | 2602098018 | Levier De Tension | € 3.38 | |
| Épuisé | ||||
| 29 | 2600591022 | Épuisé | ||
| Épuisé | ||||
| 31 | 2608000925 | Épuisé | ||
| Plaque De Base | ||||
| 31/31 | 2608000305 | Plaque De Base | € 15.56 | |
| Tablette De Travail | ||||
| 31/32 | 2601098099 | Tablette De Travail | € 5.98 | |
| Vis autotaradeuse p. défo | ||||
| 31/33 | 2603421014 | Vis autotaradeuse p. défo | € 1.20 | |
| Ressort De Compression | ||||
| 72 | 2604610042 | Ressort De Compression | € 2.00 | |
| Vis autotaradeuse p. défo | ||||
| 87 | 2603410051 | Vis autotaradeuse p. défo | € 1.00 | |
| Épanouissement Polaire 220-240V | ||||
| 102 | 2604220715 | Épanouissement Polaire 220-240V | € 15.56 | |
| Induit 220-240V | ||||
| 103 | 2604011343 | Induit 220-240V | € 33.25 | |
| Ventilateur | ||||
| 103/9 | 2606610093 | Ventilateur | € 2.30 | |
| Câble d alimentation EU 4,15m 2 x 1,0mm H05 RN-F | ||||
| 105 | 2604460311 | Câble d alimentation EU 4,15m 2 x 1,0mm H05 RN-F | € 12.17 | |
| Manchon Ø6,5-Ø6,9x95 MM | ||||
| 106 | 2600703012 | Manchon Ø6,5-Ø6,9x95 MM | € 2.00 | |
| Support De Cable | ||||
| 107 | 2601035001 | Support De Cable | € 1.20 | |
| Plaque De Marque GST 120 E | ||||
| 109 | 2601116847 | Plaque De Marque GST 120 E | € 2.78 | |
| Vis 4x16 | ||||
| 115 | 2603490022 | Vis 4x16 | € 1.00 | |
| Couronne Porte-Balais | ||||
| 116 | 2605807108 | Couronne Porte-Balais | € 15.56 | |
| Vis à Tôle | ||||
| 121 | 2603435086 | Vis à Tôle | € 1.20 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 122 | 2603490023 | Vis A Tete Bombee Torx 4x20 | € 1.00 | |
| Disque De Recouvrement | ||||
| 123 | 2601328073 | Disque De Recouvrement | € 2.30 | |
| Regulateur De Vitesse 220-240V | ||||
| 125 | 2607230082 | Regulateur De Vitesse 220-240V | € 37.76 | |
| Poignée à champignon | ||||
| 126 | 2605190442 | Poignée à champignon | € 4.82 | |
| Couvercle De Carter | ||||
| 127 | 2600508050 | Couvercle De Carter | € 5.98 | |
| Curseur De Reglage | ||||
| 128 | 2601099111 | Curseur De Reglage | € 2.00 | |
| Poignee D’interrupteur | ||||
| 129 | 2602026107 | Poignee D’interrupteur | € 2.30 | |
| Vis autotaradeuse p. défo M4x12 MM | ||||
| 130 | 2603410049 | Vis autotaradeuse p. défo M4x12 MM | € 1.20 | |
| Protection Brise Copeaux | ||||
| 653/4 | 2601016087 | Protection Brise Copeaux | € 3.38 | |
| Segment | ||||
| 654 | 2608000309 | Segment | € 4.82 | |
| Suceur | ||||
| 655 | 2605730040 | Suceur | € 4.82 | |
| Épuisé | ||||
| 656 | 2605510205 | Épuisé | ||
| Carter D’engrenages NOIR | ||||
| 801 | 2605806889 | Carter D’engrenages NOIR | € 45.92 | |
| Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05 R | ||||
| 805 | 1607000386 | Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05 R | € 17.57 | |
| Plaque signalétique | ||||
| 808 | 2601116806 | Plaque signalétique | € 3.38 | |
| Épuisé | ||||
| 810 | 2605108912 | Épuisé | ||
| Anneau D’arret | ||||
| 811 | 2600916900 | Anneau D’arret | € 1.74 | |
| Jeu De Balais | ||||
| 816 | 2604321941 | Jeu De Balais | € 7.76 | |
| Roulement A Billes 9x24x7 | ||||
| 817 | 2600905095 | Roulement A Billes 9x24x7 | € 9.77 | |
| Épuisé | ||||
| 823 | 2601990907 | Épuisé | ||
| Levier De Tension | ||||
| 828 | 2601990042 | Levier De Tension | € 2.00 | |
| Element Serrage | ||||
| 835 | 2602317900 | Element Serrage | € 5.98 | |
| Couvercle D’engrenage | ||||
| 836 | 2605808929 | Couvercle D’engrenage | € 104.47 | |
| Etrier De Protection NOIR | ||||
| 836/86 | 2603101046 | Etrier De Protection NOIR | € 1.20 | |
| Levier A Galet | ||||
| 837 | 2601321907 | Levier A Galet | € 15.56 | |
| Unite De Commande | ||||
| 866 | 2601990911 | Unite De Commande | € 12.17 | |
| Capuchon De Poignee | ||||
| 870 | 2600591900 | Capuchon De Poignee | € 2.00 | |
| Épuisé | ||||
| 873 | 2601322901 | Épuisé | ||
| Épuisé | ||||
| 877 | 2600780911 | Épuisé | ||
| Pochette De Joints | ||||
| 884 | 2600290903 | Pochette De Joints | € 4.19 | |
