Dessins techniques et pièces de rechange Bosch GWS 18-125 SL

Type exact:
3 601 GA3 200
3 601 GA3 200

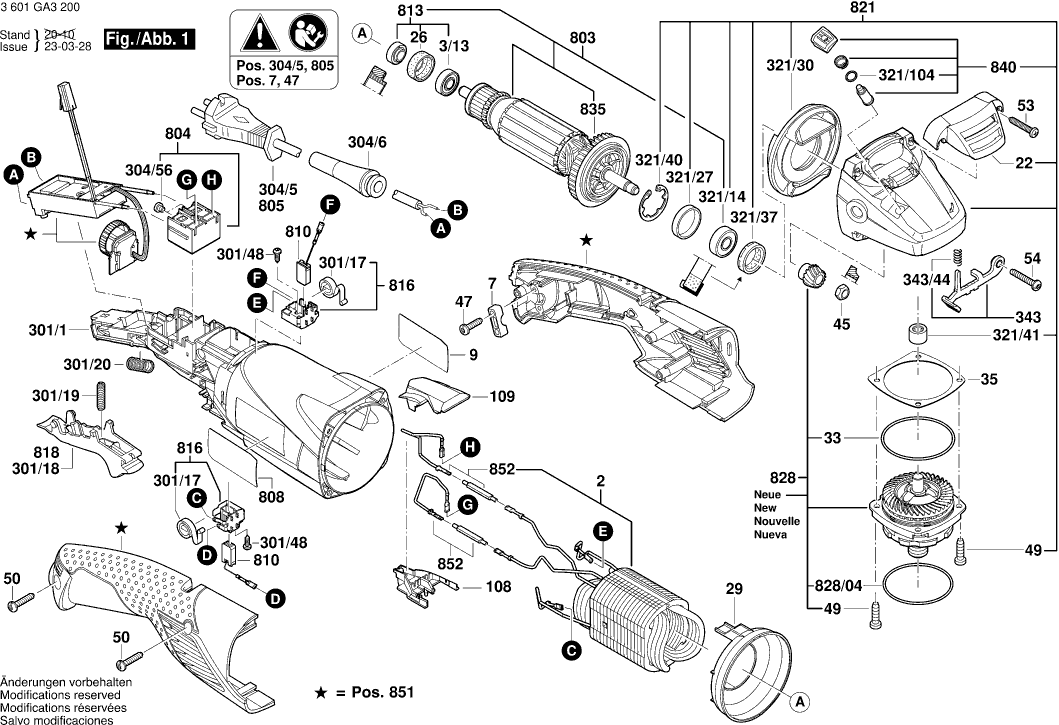

Dessins des BOSCH 3601GA3200 ( GWS18-125SL )
Liste de pièces de rechange des BOSCH 3601GA3200 ( GWS18-125SL )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Épanouissement Polaire 220-240V | ||||
2 | 1604220417 | Épanouissement Polaire 220-240V | € 30.34 | |
Roulement A Billes 7x19x6 | ||||
3/13 | 2600905032 | Roulement A Billes 7x19x6 | € 4.62 | |
Support De Cable | ||||
7 | 2601035001 | Support De Cable | € 1.32 | |
Plaque De Marque | ||||
9 | 160111C2EN | Plaque De Marque | € 2.21 | |
Capot de recouvrement | ||||
22 | 1605500260 | Capot de recouvrement | € 3.07 | |
Épuisé | ||||
25 | 1605132009 | Épuisé | ||
Bague En Caoutchouc | ||||
26 | 1600206036 | Bague En Caoutchouc | € 1.32 | |
Broche De Rectifieuse | ||||
28/32 | 1607000D6A | Broche De Rectifieuse | € 6.60 | |
Disque De Recouvrement | ||||
28/80 | 1619P09390 | Disque De Recouvrement | € 1.92 | |
Deflecteur D’air | ||||
29 | 1600591025 | Deflecteur D’air | € 2.21 | |
Joint torique 46,0x1,1 MM | ||||
33 | 1600210035 | Joint torique 46,0x1,1 MM | € 1.32 | |
Rondelle De Compensation 0,1 MM ÉPAIS | ||||
35 | 1600136013 | Rondelle De Compensation 0,1 MM ÉPAIS | € 2.21 | |
Rondelle De Compensation 0,2 MM ÉPAIS | ||||
35 | 1600136014 | Rondelle De Compensation 0,2 MM ÉPAIS | € 2.21 | |
Rondelle De Compensation 0,3 MM ÉPAIS | ||||
35 | 1600136015 | Rondelle De Compensation 0,3 MM ÉPAIS | € 2.21 | |
Rondelle De Compensation 0,15 MM ÉPAIS | ||||
35 | 1600136020 | Rondelle De Compensation 0,15 MM ÉPAIS | € 3.07 | |
Ecrou Hex M7, SW10 | ||||
45 | 1603300016 | Ecrou Hex M7, SW10 | € 1.32 | |
Vis 4x16 | ||||
47 | 2603490022 | Vis 4x16 | € 1.00 | |
Vis autotaradeuse p. défo M4x16-St w/ Precote 85-3 | ||||
49 | 160343508X | Vis autotaradeuse p. défo M4x16-St w/ Precote 85-3 | € 1.00 | |
Vis A Tete Bombee Torx 4x20 | ||||
50 | 2603490023 | Vis A Tete Bombee Torx 4x20 | € 1.00 | |
Vis A Tete Bombee Torx | ||||
53 | 1603435078 | Vis A Tete Bombee Torx | € 1.00 | |
Vis A Tete Bombee Torx 4x30 | ||||
54 | 1603414026 | Vis A Tete Bombee Torx 4x30 | € 1.00 | |
Capot | ||||
108 | 1600A00XC4 | Capot | € 1.32 | |
Couvercle NOIR | ||||
109 | 1605500263 | Couvercle NOIR | € 3.74 | |
Carter De Moteur BLEU | ||||
301/1 | 1605108255 | Carter De Moteur BLEU | € 14.02 | |
Porte-Balais | ||||
301/16 | 1601323025 | Porte-Balais | € 3.07 | |
Ressort Spiral | ||||
301/17 | 1604652013 | Ressort Spiral | € 1.32 | |
Curseur De Reglage | ||||
301/18 | 1602319024 | Curseur De Reglage | € 1.92 | |
Ressort De Compression | ||||
301/19 | 1604611041 | Ressort De Compression | € 1.32 | |
Ressort De Compression | ||||
301/20 | 3604611039 | Ressort De Compression | € 1.32 | |
Vis A Tete Bombee 3x10 ST | ||||
301/48 | 1613435034 | Vis A Tete Bombee 3x10 ST | € 1.00 | |
Câble d alimentation CH 4,15m 2 x 1,0mm H05 RN-F | ||||
304/5 | 1604460400 | Câble d alimentation CH 4,15m 2 x 1,0mm H05 RN-F | € 14.02 | |
Vis A Tete Bombee | ||||
304/56 | 1603415004 | Vis A Tete Bombee | € 1.32 | |
Manchon | ||||
304/6 | 1600703040 | Manchon | € 1.92 | |
Joint torique 4,5x1,0 MM BLEU | ||||
321/104 | 1600210044 | Joint torique 4,5x1,0 MM BLEU | € 1.00 | |
Roulement A Billes Rigide 8x22x7 | ||||
321/14 | 1600905032 | Roulement A Billes Rigide 8x22x7 | € 5.32 | |
Bague En Caoutchouc | ||||
321/27 | 1600206025 | Bague En Caoutchouc | € 1.92 | |
Deflecteur D’air | ||||
321/30 | 1600591014 | Deflecteur D’air | € 2.21 | |
Bague D’etancheite | ||||
321/37 | 1600290016 | Bague D’etancheite | € 2.21 | |
Etrier D’arret | ||||
321/40 | 1600119011 | Etrier D’arret | € 1.92 | |
Palier-Glisseur | ||||
321/41 | 1600200029 | Palier-Glisseur | € 2.53 | |
Levier D’enclenchement | ||||
343 | 1607000742 | Levier D’enclenchement | € 6.60 | |
Ressort De Compression | ||||
343/44 | 1604611042 | Ressort De Compression | € 1.32 | |
Capot De Protection 125 MM | ||||
651 | 1600A00XK9 | Capot De Protection 125 MM | € 9.55 | |
Induit Avec Ventilateur 230V | ||||
803 | 1604010A52 | Induit Avec Ventilateur 230V | € 92.06 | |
Interrupteur | ||||
804 | 1607000A85 | Interrupteur | € 10.78 | |
Câble d alimentation | ||||
805 | 1607000391 | Câble d alimentation | € 15.73 | |
Plaque signalétique | ||||
808 | 160111A3H3 | Plaque signalétique | € 2.21 | |
Plaque signalétique | ||||
808 | 160111A57L | Plaque signalétique | € 2.21 | |
Jeu De Balais Kohlebürstensatz 10 x 1 607 014 176 | ||||
810 | 1607000482 | Jeu De Balais Kohlebürstensatz 10 x 1 607 014 176 | € 103.46 | |
Jeu De Balais | ||||
810 | 1607000V53 | Jeu De Balais | € 12.12 | |
Jeu De Balais | ||||
810 | 1607014176 | Jeu De Balais | € 12.12 | |
Jeu De Pieces | ||||
813 | 1607000378 | Jeu De Pieces | € 6.02 | |
Carter D’engrenages | ||||
821 | 1607000D1F | Carter D’engrenages | € 33.61 | |
Flasque De Palier | ||||
828 | 1607000D62 | Flasque De Palier | € 30.34 | |
Flasque De Palier | ||||
828 | 1607000E1D | Flasque De Palier | € 30.34 | |
Joint torique 47,0x1,5 MM | ||||
828/04 | 3600210109 | Joint torique 47,0x1,5 MM | € 1.92 | |
Ventilateur | ||||
835 | 1606610132 | Ventilateur | € 1.92 | |
Unite A Engrenages | ||||
838 | 1607000D4Y | Unite A Engrenages | € 14.02 | |
Bouton-Poussoir | ||||
840 | 1603231032 | Bouton-Poussoir | € 3.74 | |
EL Module | ||||
851 | 1607000E54 | EL Module | € 45.89 | |
Cable De Connexion | ||||
852 | 1604448025 | Cable De Connexion | € 1.92 | |
Joint torique 20,35x1,78 MM | ||||
890 | 1600210039 | Joint torique 20,35x1,78 MM | € 1.92 | |
Poignee Auxiliaire M10 ANTI-VIBRATION | ||||
891 | 16020250A0 | Poignee Auxiliaire M10 ANTI-VIBRATION | € 9.55 | |
Extra Handgreep | ||||
891 | 160202509T | Extra Handgreep | € 3.07 | |
Poignee Auxiliaire M10 ANTI-VIBRATION | ||||
891 | 16020250A0 | Poignee Auxiliaire M10 ANTI-VIBRATION | € 9.55 | |
Ecrou Cylindrique M14 | ||||
892 | 1603345043 | Ecrou Cylindrique M14 | € 7.39 | |
Cle A Ergots | ||||
893 | 1607950052 | Cle A Ergots | € 3.07 | |
Bride De Fixation Ø22,3xØ42 MM | ||||
895 | 2605703014 | Bride De Fixation Ø22,3xØ42 MM | € 4.62 | |
Ecrou De Blocage Rapide | ||||
896 | 1600A016PP | Ecrou De Blocage Rapide | € 41.63 | |
Ecrou De Blocage Rapide | ||||
896 | 1600A016PP | Ecrou De Blocage Rapide | € 41.63 |
