Dessins des Bosch 3600HA2303 ( INDEGO13C )

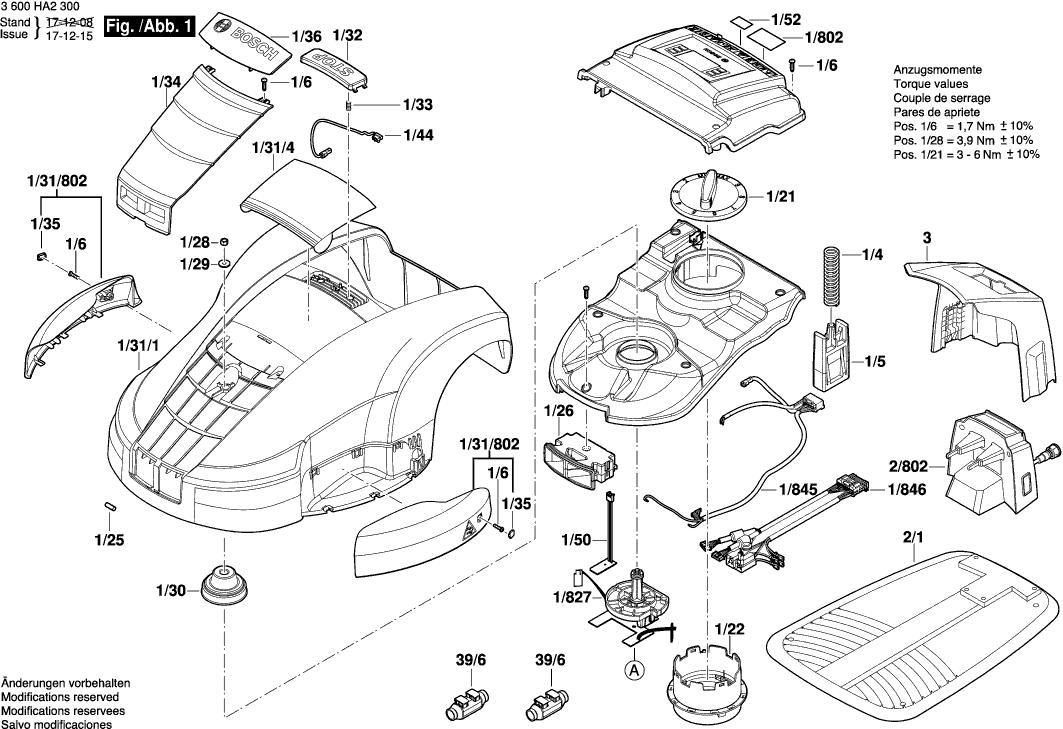

Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Bosch 3600HA2303 ( INDEGO13C )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Unite D’entrainement
1/808 F016104251 95.99 115.19

Carter De Moteur
1/823 F016104252 19.23 23.08

Unite D’entrainement
1/807 F016104253 95.99 115.19

Ensemble moteur pièce de
1/813 F016104254 255.50 306.60

COUTEAU DE TONDEUSE
1/818 F016104255 22.36 26.83

Couvercle Lateral NOIR
1/31/802 F016104257 25.28 30.34

Ens. Faisceau De Câbles
1/845 F016104258 28.01 33.61

Unite De Coupe
1/817 F016104259 34.69 41.63

Épuisé
1/847 F016104299

Pignon D’entrainement
1/809 F016104502 19.23 23.08

Épuisé
1/827 F016104601

Épuisé
1/824 F016104876

Ens. Faisceau De Câbles
1/846 F016105050 46.67 56.00

Plaque signalétique
1/802 F016105061 1.10 1.32

Ecrou
1/28 F016L18118 0.83 1.00

Ressort
1/4 F016L67704 1.60 1.92

Piston
1/5 F016L67705 1.84 2.21

Vis M4x20 PLASTIC
1/808/1/9 F016L67706 0.83 1.00

Vis M4x20 PLASTIC
1/807/1/9 F016L67706 0.83 1.00

Vis M4x20 PLASTIC
1/6 F016L67706 0.83 1.00

Bonnet Anti-Pompage
1/12 F016L67729 19.23 23.08

Vis de fixation moteur
1/15 F016L67734 1.10 1.32

Bouton Rotatif
1/21 F016L67742 4.43 5.32

Manchon Fileté
1/22 F016L67743 7.13 8.56

Aimant De Reglage
1/25 F016L67750 1.60 1.92

Épuisé
1/30 F016L67768

Épuisé
1/31/1 F016L67770

Couvercle De Butee
1/32 F016L67771 2.56 3.07

Ressort De Bouton
1/33 F016L67772 1.84 2.21

Épuisé
1/34 F016L67773

Épuisé
1/35 F016L67776

Etrier De Fixation
1/40 F016L67778 6.16 7.39

Etrier De Fixation
1/41 F016L67779 7.13 8.56

Bague de montage
1/38 F016L67785 13.11 15.73

Tole De Support Amovible
1/39 F016L67786 4.43 5.32

Disque Antagoniste
1/29 F016L67862 0.83 1.00

Ens. Faisceau De Câbles
1/44 F016L67867 4.43 5.32

Platine-Support
1/14 F016L67872 2.11 2.53

Vis Avec Rondelle Captive
1/42 F016L67951 1.84 2.21

Socle De Prise De Courant
1/26 F016L68265 19.23 23.08

Element De Support
1/37 F016L68494 10.10 12.12

Châssis
1/1 F016L68576 28.01 33.61

Unité de montage EL
1/50 F016L68893 57.10 68.52

Marque De Fabrique Indego 13C
1/36 F016L69125 5.50 6.60

Couvercle A Charniere
1/31/4 F016L69130 28.01 33.61

Etiquette Adhesive
1/52 F016L69304 2.11 2.53

Colonne de signalisation
2/802 F016104662 220.13 264.16

Plaque De Base
2/1 F016L68409 28.01 33.61

Capot de recouvrement
3 F016L67822 10.10 12.12

Arret
39/1 F016L67841 3.12 3.74

Connecteur
39/6 F016L68737 5.50 6.60

Appareil D’alimentation EU
805 F016L69116 139.96 167.95

Appareil D’alimentation CH
805 F016L69117 176.66 211.99
