Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611227999 ( PBH380 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0611227999 ( PBH380 )

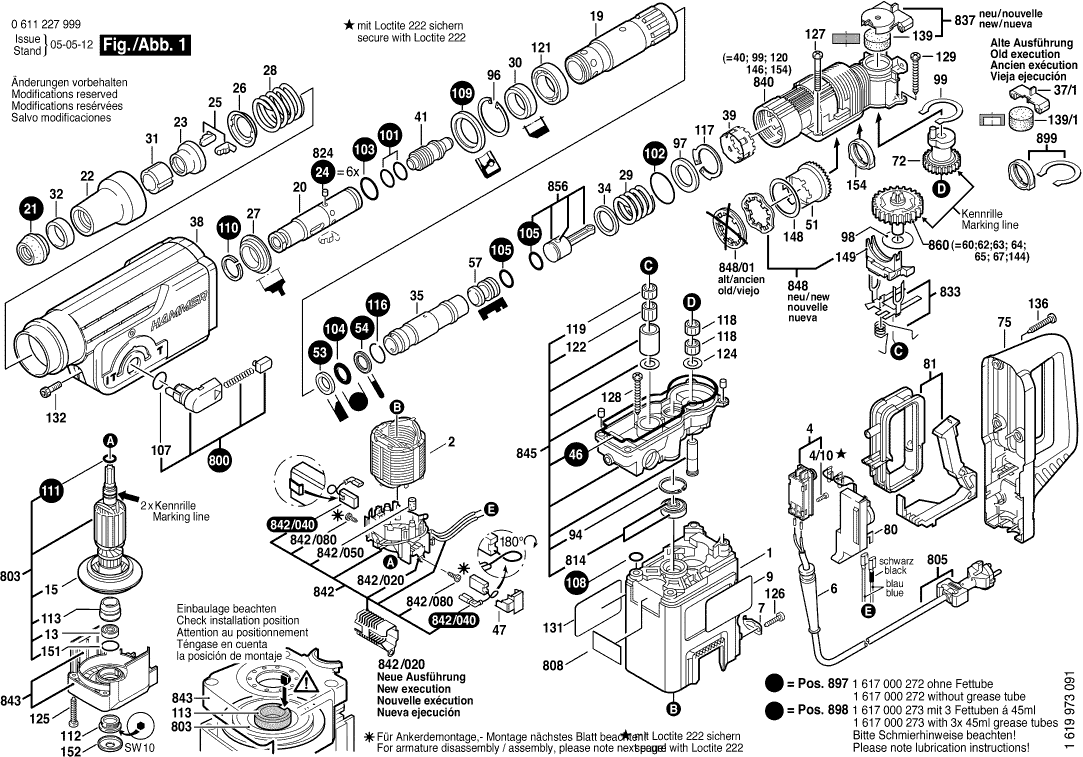

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0611227999 ( PBH380 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur BLEU
1 1615102142@32 15.71 18.85

Épanouissement Polaire 220-230V
2 1604220343@32 29.75 35.70

Commutateur
4 1617200048@32 13.93 16.72

Vis à tête cylindrique DIN 84-AM3,5x12-5.8
4/10 2910011088@32 0.83 1.00

Manchon Ø9,7-Ø12x89 MM
6 1610703053@32 1.94 2.33

Collier De Fixation
7 1601302018@32 1.18 1.42

Plaque De Marque
9 1611110672@32 2.24 2.69

Roulement A Billes Rigide 7x22x7
13 1610900025@32 12.41 14.89

Plus disponible, pas de remplacement
15 1616610071@32

Tube De Guidage
19 1615806121@32 81.47 97.76

Porte-Outil
20 1618597071@32 81.47 97.76

Bouchon de protection
21 1610508017@32 2.71 3.25

Manchon De Protection
22 1610591009@32 5.33 6.40

Douille de butée
23 1610520001@32 9.53 11.44

Corps D’arret
25 1612300027@32 8.45 10.14

Disque De Commande
26 1610290025@32 5.33 6.40

Segment de retenue
27 1610222008@32 8.45 10.14

Ressort De Compression
28 1614621000@32 2.24 2.69

Ressort De Compression
29 1614616008@32 1.94 2.33

Bague De Roulement De Bi
30 1610250007@32 11.88 14.26

Plus disponible, pas de remplacement
31 1610390015@32

Douille Cylindrique
32 1610202016@32 8.45 10.14

Rondelle D’appui 1,5 MM ÉPAIS
34 1610102622@32 0.83 1.00

Tube De Marteau
35 1615806089@32 91.56 109.87

Capot de recouvrement BLEU
38 1615190064@32 12.41 14.89

Bague D’accouplement
39 1610290024@32 6.54 7.85

Percuteur
41 1613124036@32 15.71 18.85

Plus disponible, pas de remplacement
46 1611015036@32

Capot
47 1610591012@32 1.18 1.42

Couronne D’angle Z=37
51 1616333023@32 101.94 122.33

Rondelle De Butee
53 1610190023@32 4.10 4.92

Rondelle De Butee
54 1610101014@32 6.54 7.85

Frappeur
57 1618710053@32 13.93 16.72

Roue Dentee A Excentrique Z=35
72 1616337004@32 67.25 80.70

Poignee BLEU
75 1615132059@32 11.88 14.26

Regulateur De Vitesse 230-240V
80 1617233024@32 15.71 18.85

Cliquet D’engrenage GRIS
81 1612026055@32 6.54 7.85

Poignee Auxiliaire
84 160202507H@32 8.45 10.14

Poignee Auxiliaire M10
84 1612025060@32 5.83 7.00

Support De Fixation Ø 70 MM
85 1618040056@32 4.10 4.92

Vis A Tete Rectangulaire M8x80 MM
86 1613490001@32 6.54 7.85

Collier De Serrage Ø70 MM
87 1611316008@32 7.58 9.10

Anneau de retenue
94 1610119007@32 1.18 1.42

Anneau de retenue 55x2MM, DIN 472
96 2916660024@32 4.10 4.92

Rondelle D’ajustage DIN 988-45x55
97 2916190284@32 0.83 1.00

Rondelle De Friction 0,5 MM ÉPAIS
98 1610101622@32 1.94 2.33

Tole De Maintien
99 1610190030@32 2.71 3.25

Joint torique 20,0x3,0 MM
101 1610210094@32 2.24 2.69

Joint torique 55,0x2,0 MM
102 1610210095@32 1.70 2.04

Plus disponible, pas de remplacement
103 1610210100@32

Joint torique 17,0x8,0 MM
104 1610210093@32 0.83 1.00

Joint torique 21,0x3,5 MM
105 1610210096@32 2.24 2.69

Joint torique 14,0x2,0 MM
107 1610210116@32 1.70 2.04

Joint torique 8,0x1,5 MM
108 1900210103@32 2.24 2.69

Bague D’etancheite DIN 3760-BS, Ø40x55x7 MM
109 1610283028@32 4.70 5.64

Anneau de retenue
110 1610116003@32 1.18 1.42

Joint torique 10,0x1,0 MM
111 1610210081@32 2.71 3.25

Bague Filetee M24x1.5MM, SW10
112 1613461001@32 6.54 7.85

Coussinet
113 1610501036@32 6.54 7.85

Anneau de retenue
116 1610116004@32 1.18 1.42

Anneau de retenue
117 1610119008@32 1.18 1.42

Couronne D’aiguilles
118 1610913009@32 8.45 10.14

Couronne D’aiguilles Ø10 MM
119 1610913011@32 5.33 6.40

Plus disponible, pas de remplacement
121 1610905014@32

Couronne D’aiguilles
122 1610913029@32 3.31 3.97

Rondelle Du Roulement Ax 1.0 MM ÉPAIS
124 1610101008@32 1.18 1.42

Vis à Tôle DIN7981-ST4,8x25-C-Z
125 2912401036@32 0.83 1.00

Vis à Tôle DIN 7971-ST3,9x16-F
126 2910211019@32 0.83 1.00

Vis A Tete Bombee DIN 7985-M5x30-8.8
127 2912311166@32 0.83 1.00

Vis à Tôle DIN 7971-BZ4,8x32
128 2910211037@32 1.18 1.42

Vis à Tôle DIN 7981-ST4,8x32C-Z
129 2912401037@32 0.83 1.00

Plaque De Marque
131 1611110673@32 2.24 2.69

Vis Micro-Encapsulee DIN 912-M 5x12-8.8
132 2914551117@32 1.18 1.42

Vis à Tôle DIN 7971-ST4,8x25-C
136 2910211236@32 0.83 1.00

Plus disponible, pas de remplacement
139 1610005002@32

Rondelle De Compensation 0,2 MM ÉPAIS
148 1610102627@32 1.94 2.33

Rondelle De Compensation 0,3 MM ÉPAIS
148 1610102633@32 1.94 2.33

Piece Moulee
149 1612388021@32 3.31 3.97

Joint torique 21,0x2,0 MM
151 2600210028@32 1.18 1.42

Capot
152 1610508030@32 1.18 1.42

Segment de retenue
154 1610222010@32 8.45 10.14

Plus disponible, pas de remplacement
750 2605438314@32

Handvat GBH 5/8
784 2602025062@32 50.45 60.54

Plus disponible, pas de remplacement
800 1617000945@32

Plus disponible, pas de remplacement
803 1614010186@32

Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F
805 1607000227@32 20.42 24.50

Plaque signalétique
808 160111A3H3@32 1.94 2.33

Plus disponible, pas de remplacement
814 1617000822@32

Rouleau Cylindrique
824 1617000271@32 2.24 2.69

Fourchette De Commande
833 1617000949@32 20.42 24.50

Etrier de blocage NOIR
837 1617000291@32 2.71 3.25

Boitier D’etande
840 1617000811@32 55.25 66.30

Plus disponible, pas de remplacement
842 1614336009@32

Plus disponible, pas de remplacement
842/020 1614336043@32

Jeu De Balais
842/040 1617014122@32 13.93 16.72

Tampon En Caoutchouc
842/050 1613212004@32 2.71 3.25

Vis à Tôle DIN7981-ST2,9x9,5C-Z
842/080 2912401005@32 0.83 1.00

Flasque De Palier BLEU
843 1615808078@32 23.75 28.50

Carter D’engrenages
845 1617000962@32 101.94 122.33

Anneau De Fil Jarretier
848 1617000415@32 20.42 24.50

Plus disponible, pas de remplacement
856 1617000999@32

Embrayage
860 1617000817@32 101.94 122.33

Plus disponible, pas de remplacement
897 1617000272@32

Plus disponible, pas de remplacement
898 1617000273@32

Tole De Maintien
899 1617000293@32 9.53 11.44
