Dessins techniques et pièces de rechange Bosch Rotak 40 Ergoflex
Type exact:
3 600 HA4 2B0
3 600 HA4 2B0

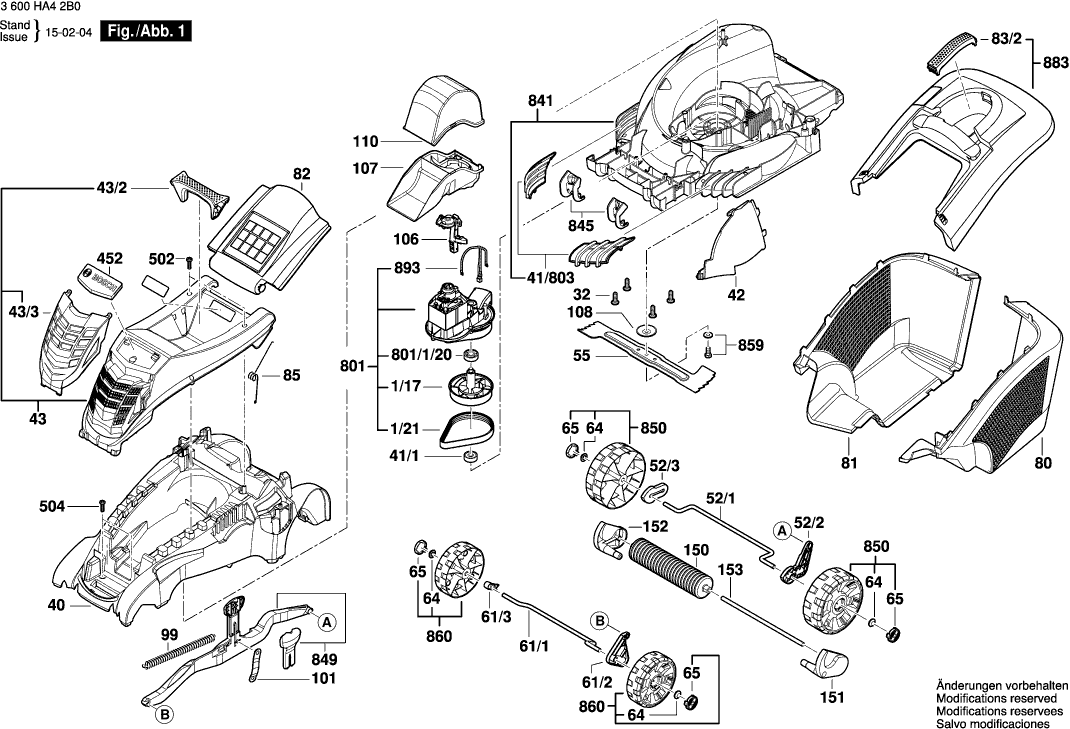

Dessins des BOSCH 3600HA42B0 ( Rotak40Ergoflex )
Liste de pièces de rechange des BOSCH 3600HA42B0 ( Rotak40Ergoflex )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Arbre D’entrainement | ||||
| 1/17 | F016L65108 | Arbre D’entrainement | € 11.00 | |
| Courroie D’entrainement | ||||
| 1/21 | F016L65109 | Courroie D’entrainement | € 13.88 | |
| Vis Autotaraudeuse | ||||
| 32 | F016L37433 | Vis Autotaraudeuse | € 1.00 | |
| Carter tondeuse | ||||
| 40 | F016104925 | Carter tondeuse | € 30.48 | |
| Palier-Coussinet 6003 | ||||
| 41/1 | F016L64387 | Palier-Coussinet 6003 | € 4.19 | |
| Cache De Recouvrement | ||||
| 41/803 | F016104404 | Cache De Recouvrement | € 3.38 | |
| Cache De Recouvrement | ||||
| 42 | F016L66040 | Cache De Recouvrement | € 5.98 | |
| Capot De Moteur | ||||
| 43 | F016L68087 | Capot De Moteur | € 20.33 | |
| Poignee De Transport | ||||
| 43/2 | F016L68084 | Poignee De Transport | € 1.74 | |
| GRILLAGE DÉCORATIF NOIR | ||||
| 43/3 | F016L68089 | GRILLAGE DÉCORATIF NOIR | € 4.19 | |
| Axe | ||||
| 52/1 | F016L68529 | Axe | € 4.19 | |
| Épuisé | ||||
| 52/2 | F016L90582 | Épuisé | ||
| Entretoise | ||||
| 52/3 | F016L90583 | Entretoise | € 2.00 | |
| COUTEAU DE TONDEUSE | ||||
| 55 | F016L68215 | COUTEAU DE TONDEUSE | € 30.01 | |
| Axe | ||||
| 61/1 | F016L68528 | Axe | € 4.82 | |
| Levier | ||||
| 61/2 | F016L90581 | Levier | € 6.70 | |
| Entretoise | ||||
| 61/3 | F016L90585 | Entretoise | € 1.20 | |
| Capuchon A Crans D'arret | ||||
| 64 | F016L68095 | Capuchon A Crans D'arret | € 1.20 | |
| Capot | ||||
| 65 | F016L68116 | Capot | € 1.00 | |
| Poignee | ||||
| 75/1 | F016L68054 | Poignee | € 12.17 | |
| Poignee | ||||
| 75/1 | F016L90608 | Poignee | € 13.88 | |
| Vis Autotaraudeuse 4x19 MM | ||||
| 75/14 | F016T49429 | Vis Autotaraudeuse 4x19 MM | € 1.00 | |
| Boitier D’interrupteur | ||||
| 75/3/1 | F016L67220 | Boitier D’interrupteur | € 5.98 | |
| Boitier D’interrupteur | ||||
| 75/3/6 | F016L67216 | Boitier D’interrupteur | € 4.82 | |
| Câble d alimentation | ||||
| 75/3/802 | F016104819 | Câble d alimentation | € 30.01 | |
| Cable De Raccordement | ||||
| 75/3/803 | F016104164 | Cable De Raccordement | € 11.00 | |
| Jeu De Pieces Contacteur | ||||
| 75/3/804 | F016104162 | Jeu De Pieces Contacteur | € 11.00 | |
| Jeu De Pieces Contacteur | ||||
| 75/3/804 | F016104371 | Jeu De Pieces Contacteur | € 8.65 | |
| Guidage De Cable | ||||
| 75/3/805 | F016104213 | Guidage De Cable | € 6.70 | |
| Bouton-Poussoir | ||||
| 75/4/1 | F016L67150 | Bouton-Poussoir | € 1.20 | |
| Ressort De Bouton | ||||
| 75/4/2 | F016L67151 | Ressort De Bouton | € 1.20 | |
| Jeu De Boitiers | ||||
| 75/4/803 | F016104360 | Jeu De Boitiers | € 16.10 | |
| Segment De Commutation | ||||
| 75/4/804 | F016104160 | Segment De Commutation | € 9.77 | |
| Douille | ||||
| 75/805 | F016104361 | Douille | € 3.38 | |
| collecteur inférieur L/H | ||||
| 80 | F016L64304 | collecteur inférieur L/H | € 20.33 | |
| collecteur inférieur R/H | ||||
| 81 | F016L64338 | collecteur inférieur R/H | € 16.10 | |
| Languette De Protection | ||||
| 82 | F016L66137 | Languette De Protection | € 11.00 | |
| Poignee NOIR | ||||
| 83/2 | F016L66441 | Poignee NOIR | € 4.19 | |
| Ressort | ||||
| 85 | F016L66165 | Ressort | € 1.74 | |
| Ressort | ||||
| 99 | F016L59327 | Ressort | € 2.30 | |
| Ressort A Lame | ||||
| 101 | F016L68117 | Ressort A Lame | € 1.00 | |
| Épuisé | ||||
| 106 | F016L90579 | Épuisé | ||
| Écran acoustique | ||||
| 107 | F016L68501 | Écran acoustique | € 3.38 | |
| Flasque De Palier | ||||
| 108 | F016L67627 | Flasque De Palier | € 1.20 | |
| Écran acoustique | ||||
| 110 | F016L68448 | Écran acoustique | € 2.78 | |
| Rouleau | ||||
| 150 | F016L66175 | Rouleau | € 18.64 | |
| Bras De Support | ||||
| 151 | F016L64900 | Bras De Support | € 3.38 | |
| Bras De Support | ||||
| 152 | F016L64901 | Bras De Support | € 3.38 | |
| Vis Sans Fin | ||||
| 153 | F016L65870 | Vis Sans Fin | € 5.98 | |
| Marque De Fabrique | ||||
| 452 | F016L90665 | Marque De Fabrique | € 5.46 | |
| Vis six lobes embase E | ||||
| 502 | F016L68124 | Vis six lobes embase E | € 1.00 | |
| Vis Autotaraudeuse 4x19 MM | ||||
| 504 | F016T49429 | Vis Autotaraudeuse 4x19 MM | € 1.00 | |
| Moteur | ||||
| 801 | F016103596 | Moteur | € 152.35 | |
| Palier-Coussinet | ||||
| 801/1/20 | F016L64594 | Palier-Coussinet | € 2.30 | |
| Carter | ||||
| 841 | F016104399 | Carter | € 33.25 | |
| Cache De Recouvrement | ||||
| 845 | F016104425 | Cache De Recouvrement | € 2.78 | |
| Piece D’articulation | ||||
| 849 | F016104303 | Piece D’articulation | € 7.76 | |
| Roue | ||||
| 850 | F016104306 | Roue | € 6.70 | |
| Vis Avec Rondelle Captive | ||||
| 859 | F016104350 | Vis Avec Rondelle Captive | € 1.74 | |
| Épuisé | ||||
| 860 | F016104305 | Épuisé | ||
| Levier D’arret | ||||
| 876 | F016L67530 | Levier D’arret | € 8.65 | |
| POIGNÉE INFÉRIEURE VERT | ||||
| 878 | F016104579 | POIGNÉE INFÉRIEURE VERT | € 13.88 | |
| Vis M5x8 Csk Hd. | ||||
| 878/4 | F016L36542 | Vis M5x8 Csk Hd. | € 2.00 | |
| Equerre De Fixation VERT | ||||
| 878/801 | F016104426 | Equerre De Fixation VERT | € 5.98 | |
| POIGNÉE INFÉRIEURE | ||||
| 879 | F016104580 | POIGNÉE INFÉRIEURE | € 13.88 | |
| Vis M5x8 Csk Hd. | ||||
| 879/4 | F016L36542 | Vis M5x8 Csk Hd. | € 2.00 | |
| Equerre De Fixation VERT | ||||
| 879/801 | F016104427 | Equerre De Fixation VERT | € 5.46 | |
| Couvercle | ||||
| 883 | F016103608 | Couvercle | € 26.56 | |
| protecteur thermique | ||||
| 893 | F016103605 | protecteur thermique | € 9.77 | |
| Support De Cable ROTAK II | ||||
| 895 | F016L66895 | Support De Cable ROTAK II | € 1.00 | |
