Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611207703 ( UBH3/20SE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

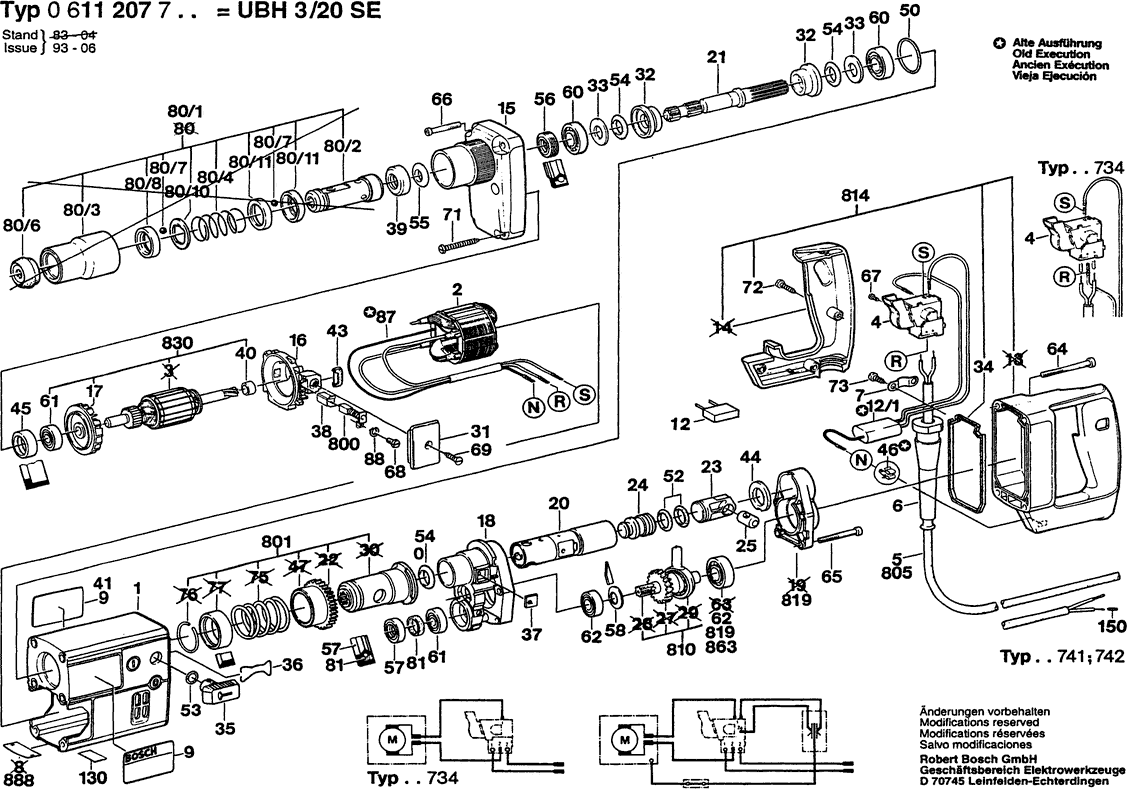

Dessins des Bosch 0611207703 ( UBH3/20SE )
Liste de pièces de rechange des Bosch 0611207703 ( UBH3/20SE )
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Carter De Moteur | ||||
1 | 1615108008@32 | 0.83 | 1.00 | |
Épanouissement Polaire 220V | ||||
2 | 1614220070@32 | 26.84 | 32.21 | |
Interrupteur | ||||
4 | 2607200371@32 | 44.82 | 53.78 | |
Manchon Ø9,2-Ø12x120 MM | ||||
6 | 3600703011@32 | 2.24 | 2.69 | |
Collier De Fixation | ||||
7 | 1601302014@32 | 1.18 | 1.42 | |
Plaque De Marque | ||||
9 | 1611110154@32 | 0.83 | 1.00 | |
Filtre D’antiparasitage | ||||
12 | 1607328028@32 | 4.10 | 4.92 | |
Couvercle De Carter | ||||
15 | 1615500277@32 | 29.75 | 35.70 | |
Deflecteur D’air | ||||
16 | 1615820059@32 | 4.70 | 5.64 | |
Ventilateur | ||||
17 | 2606610059@32 | 2.71 | 3.25 | |
Support De Palier | ||||
18 | 1615820058@32 | 73.72 | 88.46 | |
Tube De Guidage | ||||
20 | 1615806031@32 | 73.72 | 88.46 | |
Broche De Percage | ||||
21 | 1618597030@32 | 0.83 | 1.00 | |
Piston De Marteau | ||||
23 | 1618700045@32 | 18.19 | 21.83 | |
Percuteur | ||||
24 | 1618710040@32 | 11.88 | 14.26 | |
Axe De Piston | ||||
25 | 1613105012@32 | 2.71 | 3.25 | |
Couvercle | ||||
31 | 1615500278@32 | 1.70 | 2.04 | |
Entretoise | ||||
32 | 1610329000@32 | 1.18 | 1.42 | |
Rondelle D’appui 2,0 MM ÉPAIS | ||||
33 | 1610101611@32 | 1.18 | 1.42 | |
Joint | ||||
34 | 1611015022@32 | 3.31 | 3.97 | |
Manette NOIR | ||||
35 | 1612026017@32 | 2.24 | 2.69 | |
Ressort De Maintien | ||||
36 | 1614680002@32 | 2.24 | 2.69 | |
Joint-Plaque | ||||
37 | 1611031004@32 | 1.94 | 2.33 | |
Porte-Balais | ||||
38 | 1614336003@32 | 1.18 | 1.42 | |
Bague D’appui | ||||
39 | 1610508006@32 | 1.94 | 2.33 | |
Bague Intermediaire | ||||
40 | 1610200011@32 | 5.33 | 6.40 | |
Tampon En Caoutchouc | ||||
43 | 1611091004@32 | 0.83 | 1.00 | |
Bague En Caoutchouc | ||||
44 | 1610109015@32 | 1.94 | 2.33 | |
Bague En Caoutchouc | ||||
45 | 1610206017@32 | 1.70 | 2.04 | |
Ressort De Contact | ||||
46 | 1611329003@32 | 0.83 | 1.00 | |
Joint torique 33,0x3,5 MM | ||||
50 | 1610210087@32 | 1.18 | 1.42 | |
Joint torique 16,0x3,15 MM | ||||
52 | 1610210038@32 | 1.94 | 2.33 | |
Joint torique 10,5x2,7 MM | ||||
53 | 1610210046@32 | 1.70 | 2.04 | |
Plus disponible, pas de remplacement | ||||
54 | 1610210040@32 | |||
Joint torique 11,0x7,0 MM | ||||
55 | 1610210035@32 | 2.24 | 2.69 | |
Bague D’etancheite Ø 26x15x7,5 MM | ||||
56 | 1610283015@32 | 2.71 | 3.25 | |
Bague D’etancheite Ø13,8xØ26x7,5 MM | ||||
57 | 1610283014@32 | 7.58 | 9.10 | |
Rondelle ressort | ||||
58 | 1610550026@32 | 1.18 | 1.42 | |
Roulement A Billes Rigide 15x32x9 | ||||
60 | 1900900272@32 | 18.19 | 21.83 | |
Roulement A Billes 9x26x8 | ||||
61 | 1900905025@32 | 15.71 | 18.85 | |
Roulement A Billes Rigide 12x28x8 | ||||
62 | 1900900287@32 | 18.19 | 21.83 | |
Vis cyl SixPans Creux CHC M 5x50 DIN 912-8.8 | ||||
64 | 2910141174@32 | 1.94 | 2.33 | |
Vis cyl SixPans Creux CHC DIN 912-M 5x35-8.8 | ||||
65 | 2910141168@32 | 2.24 | 2.69 | |
Vis cyl SixPans Creux CHC DIN 912-M 5x35-8.8 | ||||
66 | 2910141168@32 | 2.24 | 2.69 | |
Vis à tête cylindrique M3x6,5-4.8 | ||||
67 | 2603410001@32 | 1.18 | 1.42 | |
Vis à tête cylindrique DIN 84-AM4x8-8.8 | ||||
68 | 2910021118@32 | 0.83 | 1.00 | |
Vis à Tôle BZ 3,9x13 DIN 7972 | ||||
69 | 2910601018@32 | 0.83 | 1.00 | |
Vis à Tôle DIN 7971-ST4,8x38-F | ||||
71 | 2910211038@32 | 1.18 | 1.42 | |
Vis à Tôle DIN 7971-ST3,9x22-F | ||||
72 | 2910211021@32 | 1.18 | 1.42 | |
Vis à Tôle DIN 7971-ST3,9x13-F | ||||
73 | 2910211018@32 | 0.83 | 1.00 | |
Plus disponible, pas de remplacement | ||||
80/1 | 1618598131@32 | |||
Plus disponible, pas de remplacement | ||||
80/10 | 1618598131@32 | |||
Manchon De Protection | ||||
80/20 | 1610499009@32 | 4.10 | 4.92 | |
Ressort De Compression | ||||
80/30 | 1614632000@32 | 0.83 | 1.00 | |
Bouchon de protection L=17 MM, SDS-PLUS | ||||
80/40 | 1610508008@32 | 1.70 | 2.04 | |
Bille DIN 5401-Ø7MM-III-ST | ||||
80/50 | 1903230013@32 | 1.70 | 2.04 | |
Bague Antifriction | ||||
80/60 | 1610251002@32 | 5.33 | 6.40 | |
Tole De Maintien | ||||
80/70 | 1610190007@32 | 1.70 | 2.04 | |
Segment de retenue | ||||
80/80 | 1610250003@32 | 4.70 | 5.64 | |
Anneau élastique DIN 7993-A22 | ||||
80/90 | 2916540012@32 | 2.24 | 2.69 | |
Feutre De Graissage | ||||
81 | 1610205003@32 | 1.18 | 1.42 | |
Cable De Connexion | ||||
87 | 1614448000@32 | 0.83 | 1.00 | |
Rondelle élastique DIN 128-A4-FST | ||||
88 | 2916690003@32 | 0.83 | 1.00 | |
Support De Fixation | ||||
121 | 1618040077@32 | 13.93 | 16.72 | |
Tige Filetée M8 | ||||
122 | 1613521001@32 | 3.31 | 3.97 | |
Collier De Serrage Ø43 MM | ||||
123 | 1611316003@32 | 1.94 | 2.33 | |
Goupille Cylindrique | ||||
124 | 1613100012@32 | 1.94 | 2.33 | |
Vis A Oreilles M6x25 MM | ||||
125 | 1613480009@32 | 1.18 | 1.42 | |
Plus disponible, pas de remplacement | ||||
126 | 1613300006@32 | |||
Plaque De Fixation | ||||
127 | 1611030009@32 | 2.24 | 2.69 | |
Ecriteau Avertisseur | ||||
130 | 3601119137@32 | 2.56 | 3.07 | |
Adapter SDS-Plus 1/2 | ||||
700 | 1617000132@32 | 28.08 | 33.70 | |
Vis à tête fraisée M6x27 FILET À GAUCHE | ||||
700/20 | 2603421226@32 | 1.18 | 1.42 | |
Mandrin Ø1,5-13 MM, 1/2" | ||||
701 | 1608571069@32 | 20.42 | 24.50 | |
Cle De Mandrin SG2 | ||||
701 | 2607950007@32 | 5.33 | 6.40 | |
Butee De Profondeur SW 6x210 MM | ||||
715 | 1613001009@32 | 2.71 | 3.25 | |
Handvat metaal | ||||
720 | 1612025020@32 | 0.83 | 1.00 | |
Coffret De Transport | ||||
750 | 1615438077@32 | 0.83 | 1.00 | |
Balai De Charbon | ||||
800 | 1617014112@32 | 18.19 | 21.83 | |
Accouplement Par Grabotag | ||||
801 | 1617031017@32 | 91.56 | 109.87 | |
Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F | ||||
805 | 1607000228@32 | 20.42 | 24.50 | |
Jeu De Pieces | ||||
810 | 1617000902@32 | 73.72 | 88.46 | |
Jeu De Pieces | ||||
814 | 1617000924@32 | 49.56 | 59.47 | |
Jeu De Pieces | ||||
815 | 1617000038@32 | 7.58 | 9.10 | |
Jeu De Pieces | ||||
819 | 1617000926@32 | 13.93 | 16.72 | |
Induit Avec Ventilateur 220V | ||||
830 | 1614010031@32 | 0.83 | 1.00 | |
Roulement A Billes Rigide 12x32x10 | ||||
863 | 1900900302@32 | 15.71 | 18.85 | |
Plaque signalétique | ||||
888 | 160111A3H3@32 | 1.94 | 2.33 |
