Vous trouverez ici toutes les pièces et dessins disponibles du 'Fein 78243600170 ( MSHYO869-1B )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

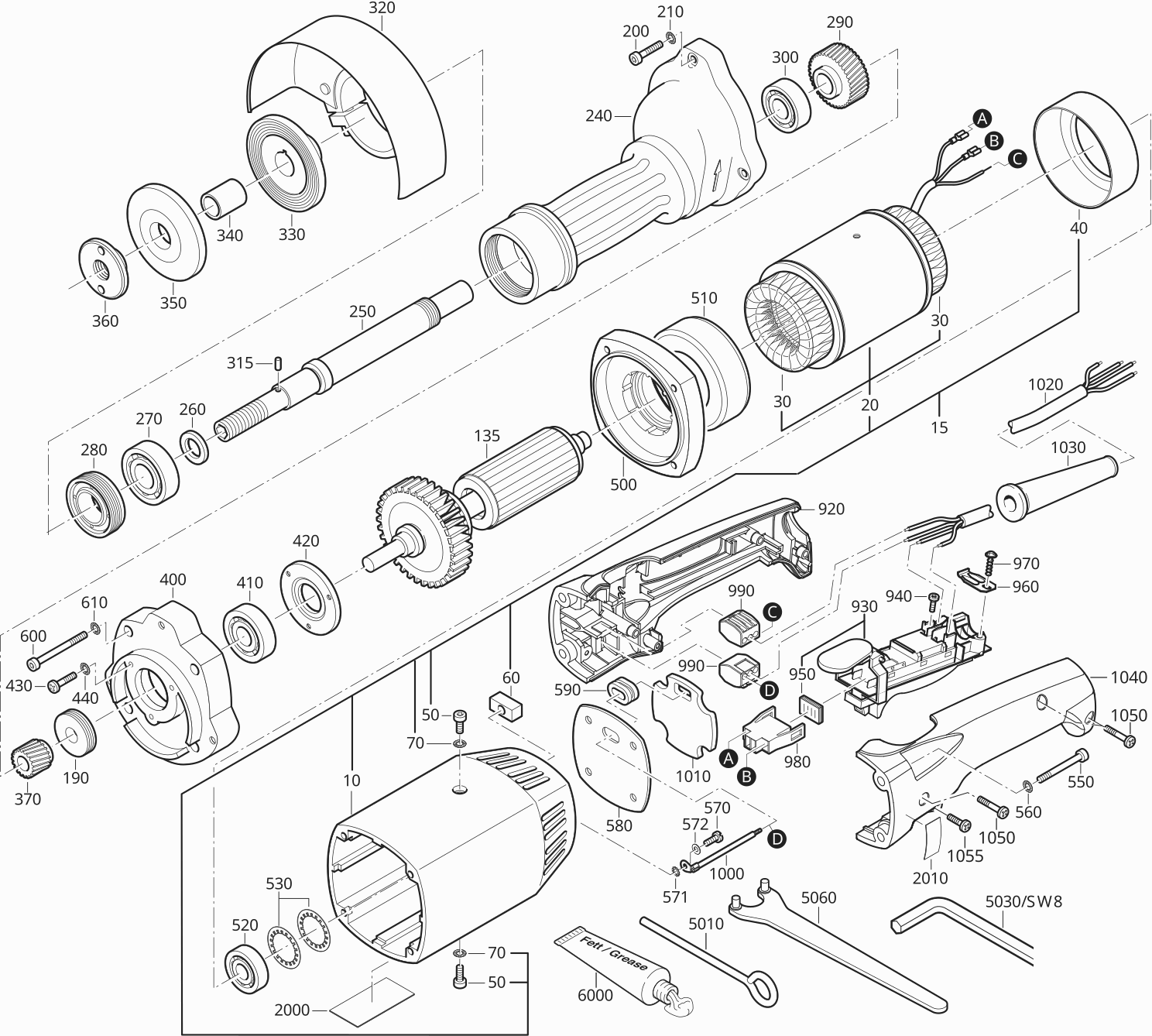

Dessins des Fein 78243600170 ( MSHYO869-1B )
Liste de pièces de rechange des Fein 78243600170 ( MSHYO869-1B )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boîtier moteur | ||||
| 10 | 31903141002 | 191.40 | 229.68 | |
| Boîtier moteur avec stator | ||||
| 15 | 52819004160 | 687.50 | 825.00 | |
| Support | ||||
| 20 | 51819004160 | 459.80 | 551.76 | |
| Anneau (2 avait besoin) | ||||
| 30 | 31419034005 | 4.50 | 5.40 | |
| Douille | ||||
| 40 | 30517009003 | 24.20 | 29.04 | |
| Vis à tête cylindrique | ||||
| 50 | 43033008058 | 1.26 | 1.51 | |
| Bouchon | ||||
| 60 | 31415032009 | 4.62 | 5.54 | |
| Rondelle frein M5 (4 avait besoin) | ||||
| 70 | 42443004057 | 0.83 | 1.00 | |
| Rotor | ||||
| 135 | 33502045016 | 359.70 | 431.64 | |
| Bague d'étanchéité | ||||
| 190 | 32612093002 | 20.08 | 24.10 | |
| Vis à tête cylindrique (4 avait besoin) | ||||
| 200 | 43035034067 | 0.83 | 1.00 | |
| Rondelle frein M6 (4 avait besoin) | ||||
| 210 | 42443005064 | 0.83 | 1.00 | |
| Palier à collet | ||||
| 240 | 31510062003 | 393.80 | 472.56 | |
| Arbre | ||||
| 250 | 33406182001 | 119.90 | 143.88 | |
| Disque | ||||
| 260 | 32408290006 | 20.35 | 24.42 | |
| Appuyer le roulement à bille rainuré | ||||
| 270 | 41701228017 | 11.28 | 13.54 | |
| Anneau fileté | ||||
| 280 | 32618050002 | 36.85 | 44.22 | |
| Épuisé | ||||
| 290 | 33663122003 | |||
| Appuyer le roulement à bille rainuré | ||||
| 300 | 41701222038 | 13.48 | 16.18 | |
| Tige | ||||
| 315 | 40253008004 | 0.83 | 1.00 | |
| Capot de protection | ||||
| 320 | 31810184009 | 243.10 | 291.72 | |
| Flasque de meule | ||||
| 330 | 63801145002 | 63.80 | 76.56 | |
| Douille | ||||
| 340 | 30501283001 | 11.16 | 13.39 | |
| Flasque de meule | ||||
| 350 | 63802145006 | 53.35 | 64.02 | |
| Anneau fileté | ||||
| 360 | 32009066000 | 33.00 | 39.60 | |
| Roue dentée | ||||
| 370 | 33663123007 | 151.80 | 182.16 | |
| Palier intermédiaire | ||||
| 400 | 31506250005 | 159.50 | 191.40 | |
| Appuyer le roulement à bille rainuré | ||||
| 410 | 41701222022 | 9.00 | 10.80 | |
| Plaque | ||||
| 420 | 32416080003 | 34.65 | 41.58 | |
| Vis à tête fraisée bombée (3 avait besoin) | ||||
| 430 | 43041013047 | 0.83 | 1.00 | |
| Rondelle frein M4 (2 avait besoin) | ||||
| 440 | 42443003043 | 0.83 | 1.00 | |
| Anneau de guidage aérien | ||||
| 500 | 32602063006 | 56.10 | 67.32 | |
| Douille | ||||
| 510 | 30517010005 | 25.02 | 30.02 | |
| Appuyer le roulement à bille rainuré | ||||
| 520 | 41701010026 | 5.88 | 7.06 | |
| Rondelle ressort (2 avait besoin) | ||||
| 530 | 30905035002 | 0.96 | 1.15 | |
| Vis à tête cylindrique (4 avait besoin) | ||||
| 550 | 43035020051 | 0.83 | 1.00 | |
| Rondelle frein M5 (4 avait besoin) | ||||
| 560 | 42443004057 | 0.83 | 1.00 | |
| Vis à tête fraisée (2 avait besoin) | ||||
| 570 | 43003029048 | 0.83 | 1.00 | |
| Rondelle à dents | ||||
| 571 | 42439013046 | 0.83 | 1.00 | |
| Disque (2 avait besoin) | ||||
| 572 | 42404005048 | 0.83 | 1.00 | |
| Plaque Isolante | ||||
| 580 | 31408056000 | 4.92 | 5.90 | |
| Anneau isolant | ||||
| 590 | 31406033009 | 2.04 | 2.45 | |
| Vis à tête cylindrique (3 avait besoin) | ||||
| 600 | 43033018057 | 0.96 | 1.15 | |
| Rondelle frein M5 (4 avait besoin) | ||||
| 610 | 42443004057 | 0.83 | 1.00 | |
| Demi-coque de poignée | ||||
| 920 | 31204179010 | 17.50 | 21.00 | |
| Interrupteur | ||||
| 930 | 30701316010 | 41.25 | 49.50 | |
| Vis à tête fraisée bombée (2 avait besoin) | ||||
| 940 | 43041035047 | 0.96 | 1.15 | |
| Joint | ||||
| 950 | 31324121000 | 6.48 | 7.78 | |
| Serre-câble | ||||
| 960 | 32431042008 | 0.83 | 1.00 | |
| Vis | ||||
| 970 | 43070035002 | 0.83 | 1.00 | |
| Carter | ||||
| 980 | 31324123000 | 5.28 | 6.34 | |
| Borne (2 avait besoin) | ||||
| 990 | 31412063000 | 2.64 | 3.17 | |
| Câble de connexion | ||||
| 1000 | 30719640010 | 1.74 | 2.09 | |
| Plaque | ||||
| 1010 | 30605042008 | 3.72 | 4.46 | |
| Cordon | ||||
| 1020 | 30706335010 | 58.30 | 69.96 | |
| Manchon support de câble | ||||
| 1030 | 31413094007 | 2.16 | 2.59 | |
| Demi-coque de poignée | ||||
| 1040 | 31204180000 | 14.30 | 17.16 | |
| Vis (3 avait besoin) | ||||
| 1050 | 43070031003 | 0.83 | 1.00 | |
| Vis | ||||
| 1055 | 43070038007 | 0.83 | 1.00 | |
| SLEUTEL STIFT | ||||
| 5030 | 62907030008 | 3.90 | 4.68 | |
| SLEUTEL STIFT DUBBEL | ||||
| 5060 | 62910022002 | 3.90 | 4.68 | |
| Tube de lubrifiant 0,085 kg | ||||
| 6000 | 32160003135 | 8.76 | 10.51 | |
| Épuisé | ||||
| 9000 | 34101073060 | |||
| Épuisé | ||||
| 9020 | 34130054061 | |||
