Vous trouverez ici toutes les pièces et dessins disponibles du 'Fein 72301900237 ( QSZ638-10 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Fein 72301900237 ( QSZ638-10 )

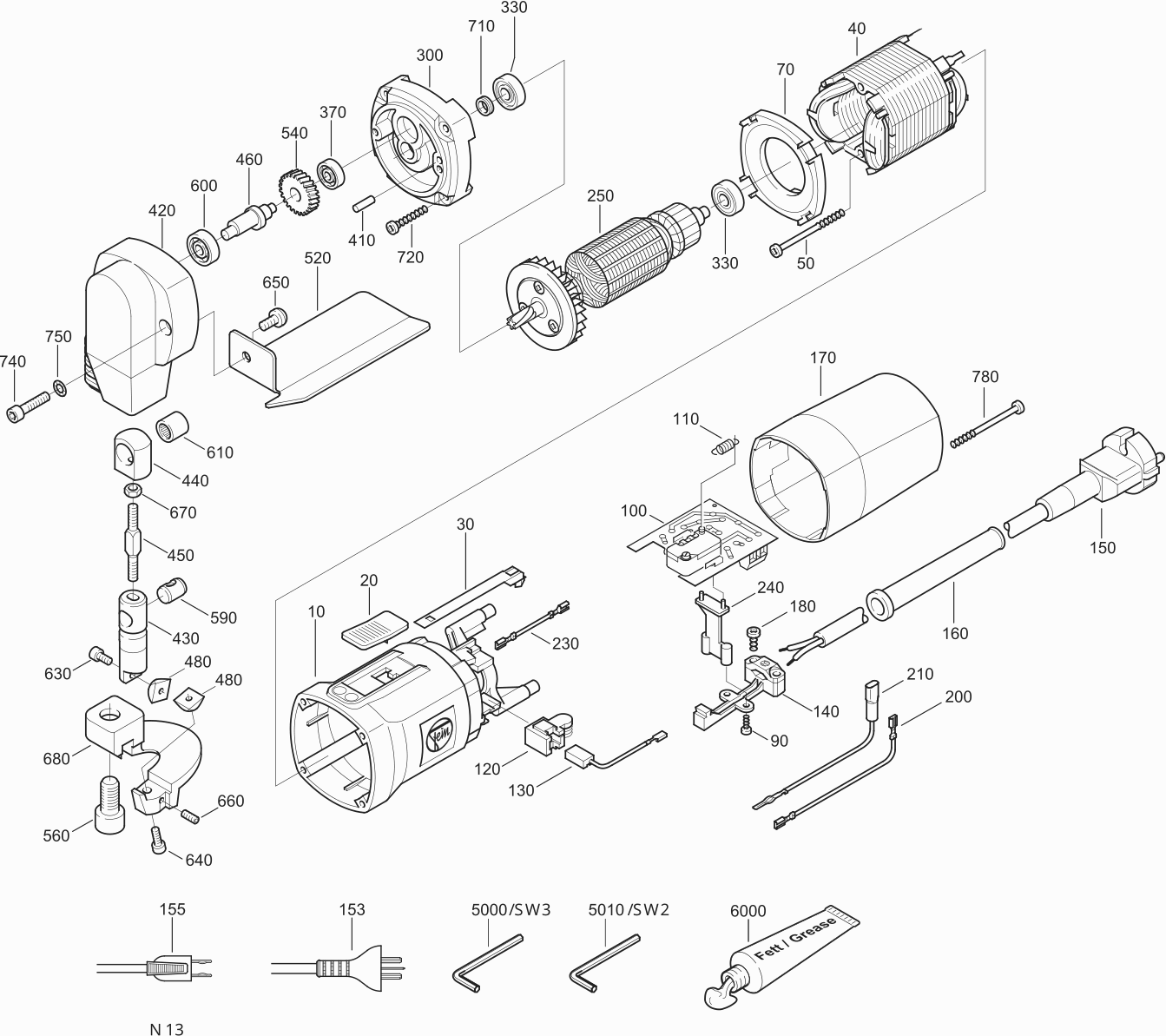

Dessins techniques 1

Liste de pièces de rechange des Fein 72301900237 ( QSZ638-10 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Boîtier moteur
10 31901103008 47.30 56.76

Curseur de commande
20 32805128003 2.34 2.81

Tringle de commande
30 32816040003 2.04 2.45

Stator
40 51271007230 52.80 63.36

Vis (2 avait besoin)
50 43070004001 0.83 1.00

Anneau de guidage aérien
70 31428075007 3.12 3.74

Vis à tôle (2 avait besoin)
90 43046019009 0.83 1.00

SCHAKELAARPRINT
100 30762136008 67.10 80.52

Ressort en spirale
110 30902040004 2.16 2.59

Support de balai (2 avait besoin)
120 30712086011 5.70 6.84

Balai (2 avait besoin)
130 30711127007 11.82 14.18

Serre-câble
140 32431036008 2.82 3.38

Épuisé
150 30707174010

Manchon support de câble
160 31413007007 1.86 2.23

Couvercle
170 31201072020 7.92 9.50

Vis (2 avait besoin)
180 43070001006 0.83 1.00

Câble de connexion
210 30719340018 1.56 1.87

Support
240 31428086009 2.94 3.53

Induit
250 53270003236 133.10 159.72

Palier intermédiaire
300 31506333009 80.30 96.36

Appuyer le roulement à bille rainuré (2 avait beso
330 41701001172 6.24 7.49

Appuyer le roulement à bille rainuré (3 avait beso
370 41701202018 4.32 5.18

Goupille cylindrique
410 40201036006 0.83 1.00

Épuisé
420 31308081006

Épuisé
430 31308083003

Épuisé
440 31308084001

Épuisé
450 31308085005

Épuisé
460 31308070008

SNYBEITELMES
480 31308072000 31.50 37.80

Épuisé
520 31308087002

Épuisé
540 33657156000

Vis à tête cylindrique
560 43035123102 2.16 2.59

Épuisé
590 31308086008

Appuyer le roulement à bille rainuré
600 41701234023 6.36 7.63

Épuisé
610 41705028006

Vis à tête cylindrique (2 avait besoin)
630 43035004041 0.83 1.00

Épuisé
640 43035113041

Vis à tête fraisée bombée
650 43064017051 1.26 1.51

Vis sans tête
660 43058013047 4.20 5.04

Épuisé
670 42001041000

Épuisé
680 31308082009

Bague d'étanchéité
710 32612056001 1.86 2.23

Vis (4 avait besoin)
720 43070010006 0.83 1.00

Vis à tête cylindrique (2 avait besoin)
740 43035018055 0.83 1.00

Rondelle frein M5 (4 avait besoin)
750 42443004057 0.83 1.00

Vis (2 avait besoin)
780 43070004001 0.83 1.00

SLEUTEL STIFT
5000 62907013006 1.90 2.28

SLEUTEL STIFT
5010 62907029006 1.90 2.28

Épuisé
6000 32160003014
