Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 490594 ( BS75E )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Festool 490594 ( BS75E )

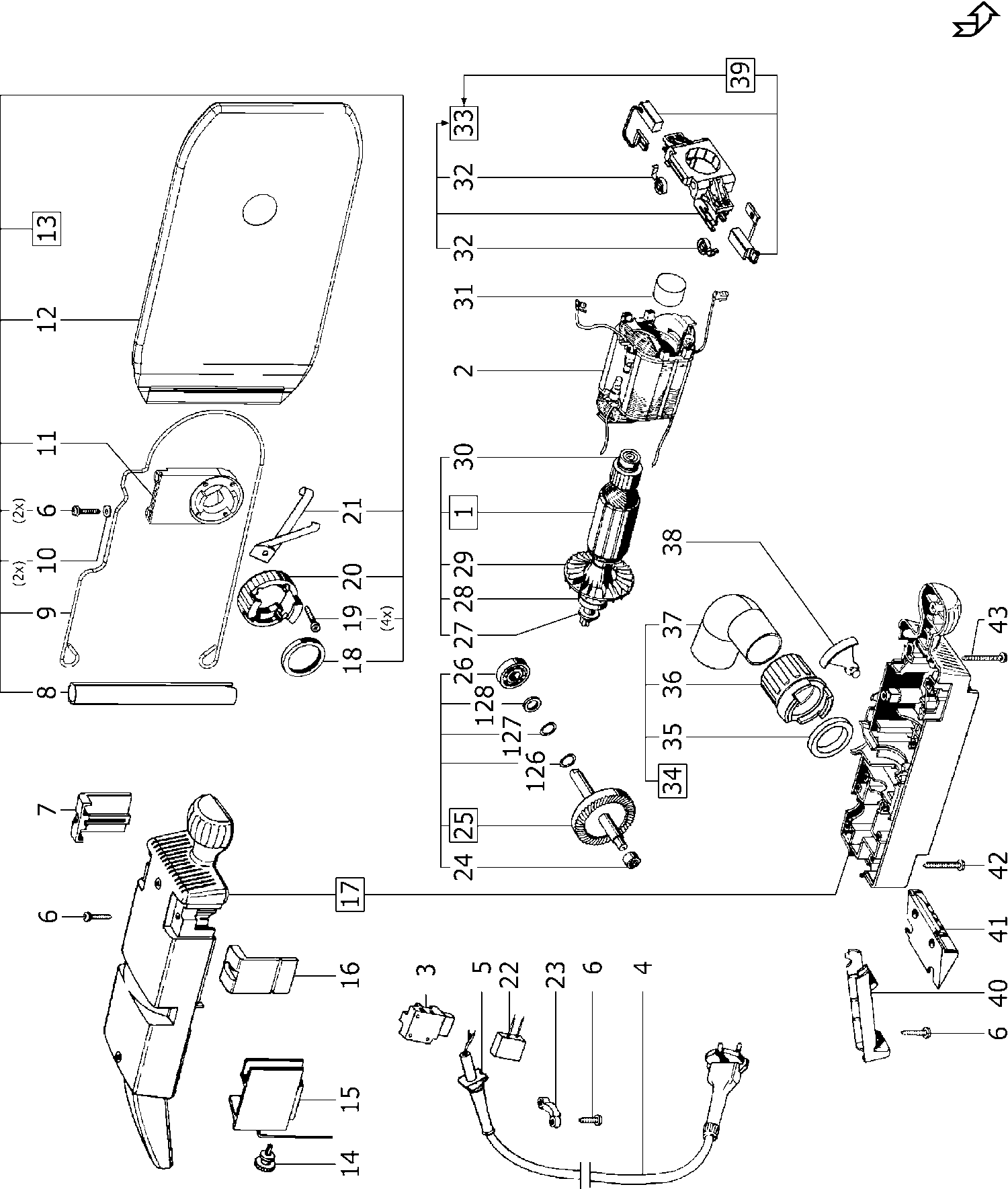

Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Festool 490594 ( BS75E )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Induit 230 V
1 490724 79.74 95.69
Empilage de tôle d'inducteur 230 V
2 491213 48.16 57.79
Interrupteur 230 V
3 492638 23.47 28.16
Câble d'alimentation Eu
4 460463 24.08 28.90
Passe-câble
5 459847 2.38 2.86
Vis à tête bombée 4,0 x 16 mm
6 228713 1.32 1.58
Capot
7 462003 4.56 5.47
Pince
8 460254 6.20 7.44
Etrier
9 460218 15.00 18.00
Épuisé
10 761519
Pièce de pression
11 460302 7.39 8.87
Sac filtre
12 460219 22.14 26.57
Sac d'évacuation des poussières
13 490819 32.10 38.52
Molette
14 462298 4.82 5.78
Régulation électronique 220v
15 492162 53.72 64.46
Capot
16 463003 4.94 5.93
Carter de moteur
17 491512 74.05 88.86
Bague d'étanchéité
18 514020 1.45 1.74
Vis à tête bombée 4,0 x 20 mm
19 228567 1.32 1.58
Adaptateur
20 460300 8.26 9.91
Ressort à lames
21 518891 8.11 9.73
Serre-câble
23 761618 1.32 1.58
Douille à aiguilles
24 415839 4.56 5.47
Arbre de transmission
25 490864 69.70 83.64
Roulement rainuré à billes
26 789575 6.26 7.51
Bague de serrage
27 462444 5.15 6.18
Roulement rainuré à billes
28 789575 6.26 7.51
Ventilateur
29 761708 3.50 4.20
Roulement rainuré à billes
30 400680 5.15 6.18
Bague en caoutchouc
31 450508 1.32 1.58
Ressort de torsion
32 460275 5.09 6.11
Pont de suspension
33 490917 27.95 33.54
AANZUIGADAPTER AA-BS75/BS105
34 490818 16.39 19.67
Bague d'étanchéité
35 459873 1.32 1.58
Adaptateur
36 459852 9.43 11.32
Pièce coudée
37 459897 4.15 4.98
Déflecteur d'air
38 460159 2.18 2.62
Charbon (pair) 230v
39 490918 10.49 12.59
Capot
40 463004 4.49 5.39
Guide
41 463001 4.94 5.93
Vis à tête bombée 4,0 x 30 mm
42 400528 1.32 1.58
Vis à tôle à tête bombée 3,9 x 50 mm
43 432776 1.32 1.58
Ecrou carré M5
44 400701 1.92 2.30
Rondelle dentée
45 761542 1.32 1.58
Support
46 490914 37.75 45.30
Vis M5 x 14
47 400569 1.32 1.58
Poulie de courroie crantée
48 731968 8.90 10.68
Entraîneur
49 511935 2.45 2.94
Disque 4,3 mm
50 228542 1.32 1.58
Vis à six pans M4 x 10
51 147117 8.90 10.68
Boîte de transmission
52 460683 4.42 5.30
Rouleau d'entraînement
53 490900 72.36 86.83
Rondelle support
64 514527 1.32 1.58
Poulie de courroie crantée
65 731967 12.95 15.54
Vis à six pans M4 x 10  Lh
66 421464 9.31 11.17
Courroie dentée plate
67 729418 17.54 21.05
Entraînement par courroie
68 490919 44.04 52.85
Vis à tôle à tête bombée 3,9 x 13 mm
69 203796 1.32 1.58
Rondelle de caoutchouc
70 629057 1.32 1.58
Poignée
71 460129 2.45 2.94
Vis à six pans M6 x 40
72 228619 1.32 1.58
Disque
73 459936 1.32 1.58
Rondelle de butée
74 227668 2.24 2.69
Belt casing BS 75 E ET-BG
75 10245557 96.68 116.02
Semelle
76 490823 14.55 17.46
Barre
77 228036 1.32 1.58
Vis à tête bombée M4 x 8
78 228570 1.32 1.58
Support
79 490913 42.11 50.53
Ressort
80 701424 9.58 11.50
Disque 5,3 mm
81 761515 1.32 1.58
Vis à tête cylindrique M5 x 18
82 202824 1.32 1.58
Ressort de pression
83 229792 2.04 2.45
Disque
84 227552 1.85 2.22
Equerre
85 512222 12.95 15.54
Disque
86 459937 1.32 1.58
Etrier
87 512230 12.70 15.24
Ressort de pression
88 229784 1.32 1.58
Disque
89 227641 1.32 1.58
Arbre
90 649066 15.25 18.30
Levier
91 227536 5.62 6.74
Rivet à tige forée
92 413003 2.45 2.94
Rondelle élastique
93 200588 1.32 1.58
Rouleau de réglage
94 490912 34.61 41.53
Vis à tête bombée
95 10016393 1.32 1.58
Disque
96 418269 1.32 1.58
Vis sans tête à téton fileté
97 534471 1.58 1.90
Vis à tête bombée 4,0 x 12 mm
98 219071 1.32 1.58
Schuurraam
99 10204901 41.74 50.09
Cadre de guidage
99 460153 45.50 54.60
Brosse
100 534358 12.46 14.95
Plateau
101 534420 1.39 1.67
Ecrou hexagonal M5
102 761511 1.32 1.58
Articulation
103 534463 1.51 1.81
Articulation
104 465015 2.57 3.08
Languette
105 534382 1.51 1.81
Douille à collet
106 534439 1.39 1.67
Ressort de torsion
107 538841 2.83 3.40
Arbre
108 460013 4.15 4.98
Ressort de torsion
109 534412 2.24 2.69
Bras d'excentrique
110 534390 2.83 3.40
Vis moletée
111 460134 13.92 16.70
Vis à oreilles M6 x 75
112 382590 5.94 7.13
Douille de serrage
113 541486 4.88 5.86
Joint torique
114 200052 1.32 1.58
Vis à tête bombée
116 761486 1.32 1.58
Guide parallèle
117 460006 18.27 21.92
Disque
118 761516 1.32 1.58
Ecrou à oreilles M6
119 761601 3.43 4.12
Vis à tête bombée M6 x 16
120 401463 1.32 1.58
Rubbervoet
122 10004992 9.70 11.64
Plug ET-TEIL BS 105 E
122 761580 9.70 11.64
Draaiknop CS 70
123 10734068 2.11 2.53
Voet
124 10005040 25.05 30.06
Barre
125 637416 4.75 5.70
Rondelle d'ajustage
126 782510 1.32 1.58
Disque
127 761527 1.32 1.58
Disque
128 761526 1.32 1.58
