Dessins techniques et pièces de rechange Hikoki CR36DAWGZ
Type exact:
CR36DAWGZ
CR36DAWGZ

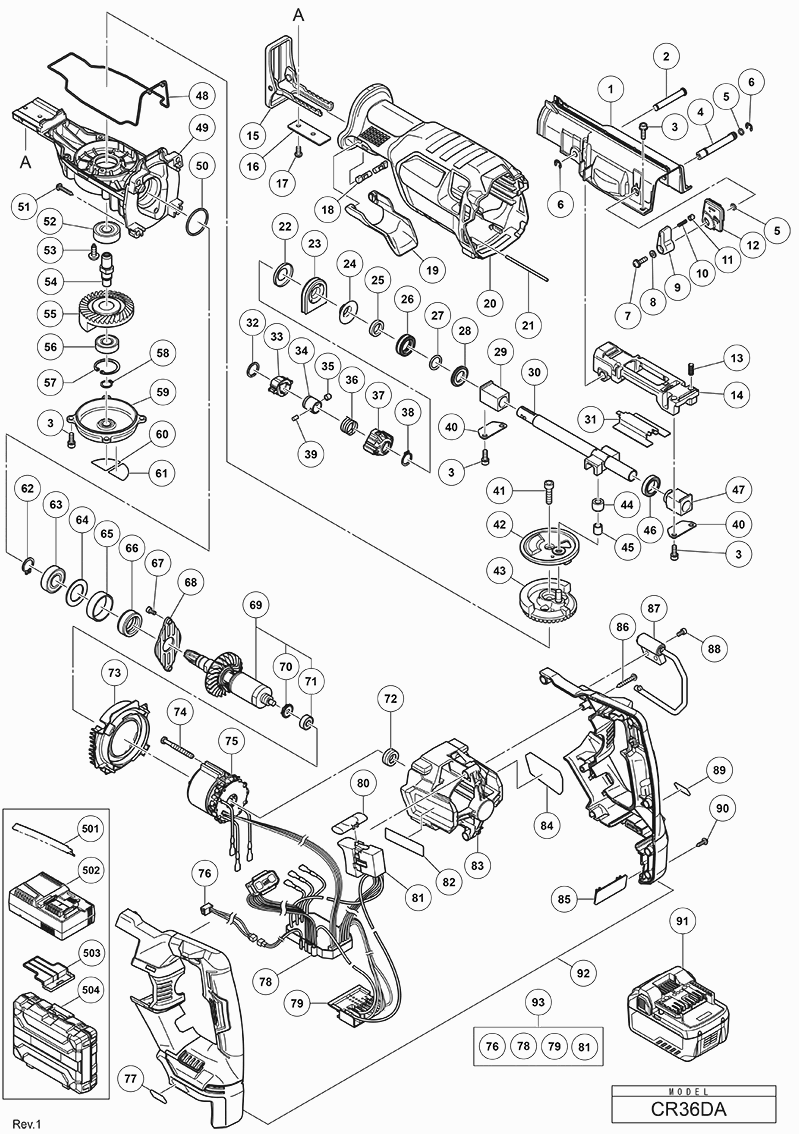

Dessins des HIKOKI CR36DAWGZ
Liste de pièces de rechange des HIKOKI CR36DAWGZ
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| UPPER COVER | ||||
| 1 | 373501 | UPPER COVER | € 12.24 | |
| SHAFT (A) | ||||
| 2 | 373488 | SHAFT (A) | € 1.98 | |
| Vis M5*16 | ||||
| 3 | 305574 | Vis M5*16 | € 1.26 | |
| Épuisé | ||||
| 4 | 373497 | Épuisé | ||
| O-ring (s-5) | ||||
| 5 | 872822 | O-ring (s-5) | € 3.60 | |
| Circlips en "e" pour Ø6 | ||||
| 6 | 955479 | Circlips en "e" pour Ø6 | € 1.26 | |
| Vis M4*12 | ||||
| 7 | 307127 | Vis M4*12 | € 1.26 | |
| Bolt Washer M4 (black) | ||||
| 8 | 323210 | Bolt Washer M4 (black) | € 1.26 | |
| CHANGE KNOB | ||||
| 9 | 373503 | CHANGE KNOB | € 1.24 | |
| SPRING (B) | ||||
| 10 | 373499 | SPRING (B) | € 1.24 | |
| SPRING CAP | ||||
| 11 | 373500 | SPRING CAP | € 1.24 | |
| LEVER PLATE | ||||
| 12 | 373508 | LEVER PLATE | € 1.24 | |
| SPRING (A) | ||||
| 13 | 373490 | SPRING (A) | € 1.24 | |
| PLUNGER HOLDER | ||||
| 14 | 373487 | PLUNGER HOLDER | € 9.90 | |
| Base | ||||
| 15 | 371382 | Base | € 4.86 | |
| Plaque De Base (1) | ||||
| 16 | 371383 | Plaque De Base (1) | € 1.24 | |
| Bout M5x12 | ||||
| 17 | 332662 | Bout M5x12 | € 4.14 | |
| Épuisé | ||||
| 18 | 373502 | Épuisé | ||
| BASE LEVER | ||||
| 19 | 373504 | BASE LEVER | € 1.24 | |
| FRONT COVER | ||||
| 20 | 373506 | FRONT COVER | € 17.49 | |
| ADJUSTING PIN | ||||
| 21 | 373507 | ADJUSTING PIN | € 1.24 | |
| SEAL WASHER | ||||
| 22 | 373477 | SEAL WASHER | € 1.24 | |
| DUST SEAL | ||||
| 23 | 373478 | DUST SEAL | € 1.98 | |
| SLEEVE PLATE | ||||
| 24 | 373479 | SLEEVE PLATE | € 1.24 | |
| FELT WASHER | ||||
| 25 | 373480 | FELT WASHER | € 1.24 | |
| SEAL SLEEVE (A) | ||||
| 26 | 373481 | SEAL SLEEVE (A) | € 1.26 | |
| O-RING | ||||
| 27 | 373482 | O-RING | € 1.24 | |
| SEAL SLEEVE (B) | ||||
| 28 | 373483 | SEAL SLEEVE (B) | € 1.24 | |
| METAL (A) | ||||
| 29 | 373484 | METAL (A) | € 1.26 | |
| PLUNGER | ||||
| 30 | 373486 | PLUNGER | € 41.25 | |
| PLATE (A) | ||||
| 31 | 373489 | PLATE (A) | € 1.24 | |
| Spiral Retaining Ring D16 | ||||
| 32 | 371368 | Spiral Retaining Ring D16 | € 1.24 | |
| BLADE HOLDER | ||||
| 33 | 373475 | BLADE HOLDER | € 7.92 | |
| Douille (1) | ||||
| 34 | 371381 | Douille (1) | € 6.84 | |
| HOLDER PIN (A) | ||||
| 35 | 374951 | HOLDER PIN (A) | € 1.24 | |
| Blade Spring | ||||
| 36 | 371379 | Blade Spring | € 1.24 | |
| BLADE HOLDER COVER | ||||
| 37 | 373476 | BLADE HOLDER COVER | € 1.24 | |
| Retaining Ring For D13 Shaft | ||||
| 38 | 371367 | Retaining Ring For D13 Shaft | € 1.24 | |
| Broche | ||||
| 39 | 371380 | Broche | € 1.24 | |
| METAL PLATE | ||||
| 40 | 373491 | METAL PLATE | € 1.24 | |
| Seal Lock Hex.socket Hd. Bolt M6x20 | ||||
| 41 | 371991 | Seal Lock Hex.socket Hd. Bolt M6x20 | € 1.24 | |
| ORBITAL GUIDE | ||||
| 42 | 373492 | ORBITAL GUIDE | € 6.66 | |
| GEAR | ||||
| 43 | 373494 | GEAR | € 19.30 | |
| Épuisé | ||||
| 44 | 373495 | Épuisé | ||
| NEEDLE BEARING | ||||
| 45 | 373959 | NEEDLE BEARING | € 6.66 | |
| KOGELLAGER 6803 | ||||
| 46 | 6803BB | KOGELLAGER 6803 | € 14.76 | |
| METAL (A) | ||||
| 47 | 373485 | METAL (A) | € 1.98 | |
| PACKING | ||||
| 48 | 373498 | PACKING | € 1.80 | |
| GEAR COVER | ||||
| 49 | 373518 | GEAR COVER | € 17.82 | |
| O-RING (I.D 31.5) | ||||
| 50 | 373527 | O-RING (I.D 31.5) | € 1.24 | |
| Vis 5x30 Noir | ||||
| 51 | 328707 | Vis 5x30 Noir | € 1.26 | |
| Roulement Cr12v H90sc | ||||
| 52 | 6201VV | Roulement Cr12v H90sc | € 7.74 | |
| Épuisé | ||||
| 53 | 301936 | Épuisé | ||
| SPINDLE | ||||
| 54 | 373493 | SPINDLE | € 4.68 | |
| Épuisé | ||||
| 55 | 373509 | Épuisé | ||
| Roulement A Billes | ||||
| 56 | 6001VV | Roulement A Billes | € 7.92 | |
| Clips D28 (x10) paquet de 10 | ||||
| 57 | 939555 | Clips D28 (x10) paquet de 10 | € 5.22 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 58 | 939542 | Circlips Ø12 (x10) paquet de 10 | € 1.80 | |
| UNDER COVER | ||||
| 59 | 373510 | UNDER COVER | € 5.94 | |
| Clips Pour Ø 15 (x10) paquet 10 | ||||
| 62 | 939544 | Clips Pour Ø 15 (x10) paquet 10 | € 2.55 | |
| Roulement A Billes | ||||
| 63 | 6002VV | Roulement A Billes | € 8.82 | |
| WASHER D34.8 | ||||
| 64 | 373511 | WASHER D34.8 | € 1.24 | |
| Épuisé | ||||
| 65 | 373512 | Épuisé | ||
| DAMPER | ||||
| 66 | 373513 | DAMPER | € 1.24 | |
| Vis M5x8 (paquet de 10) | ||||
| 67 | 949818 | Vis M5x8 (paquet de 10) | € 2.88 | |
| BEARING COVER | ||||
| 68 | 373514 | BEARING COVER | € 1.26 | |
| Épuisé | ||||
| 69 | 361096 | Épuisé | ||
| DUST SEAL (606) | ||||
| 70 | 373515 | DUST SEAL (606) | € 1.24 | |
| Roulement A Billes | ||||
| 71 | 606ZZM | Roulement A Billes | € 18.48 | |
| RUBBER BUSH | ||||
| 72 | 373516 | RUBBER BUSH | € 1.24 | |
| FAN GUIDE | ||||
| 73 | 373517 | FAN GUIDE | € 1.26 | |
| Vis Ø 4x45 | ||||
| 74 | 981824 | Vis Ø 4x45 | € 1.26 | |
| STATOR SENSOR PCB | ||||
| 75 | 341012 | STATOR SENSOR PCB | € 23.60 | |
| LED | ||||
| 76 | 373528 | LED | € 15.30 | |
| CONTROLLER | ||||
| 78 | 373524 | CONTROLLER | € 146.85 | |
| BATTERY TERMINAL | ||||
| 79 | 372228 | BATTERY TERMINAL | € 9.90 | |
| Bouton Inverseur | ||||
| 80 | 319760 | Bouton Inverseur | € 1.26 | |
| DC-SPEED CONTROL SWITCH | ||||
| 81 | 373522 | DC-SPEED CONTROL SWITCH | € 23.10 | |
| HOUSING | ||||
| 83 | 373519 | HOUSING | € 6.84 | |
| Vis Ø 4*30 | ||||
| 86 | 305490 | Vis Ø 4*30 | € 1.24 | |
| Crochet (1) | ||||
| 87 | 371387 | Crochet (1) | € 14.58 | |
| Seal Lock Hex.socket Hd. Bolt M5x10 | ||||
| 88 | 371992 | Seal Lock Hex.socket Hd. Bolt M5x10 | € 1.24 | |
| Tapping Screw D4x20 (w/flange) | ||||
| 90 | 339250 | Tapping Screw D4x20 (w/flange) | € 1.24 | |
| HANDLE SET (A+B) | ||||
| 92 | 373520 | HANDLE SET (A+B) | € 36.63 | |
| SWITCH CONTROLLER ASS'Y | ||||
| 93 | 373523 | SWITCH CONTROLLER ASS'Y | € 167.80 | |
| Beschermkapje Voor Batterij | ||||
| 503 | 329897 | Beschermkapje Voor Batterij | € 2.16 | |
| Épuisé | ||||
| 504 | 373526 | Épuisé | ||
