Dessins techniques et pièces de rechange Hikoki CS33EA

Type exact:
CS33EA
CS33EA

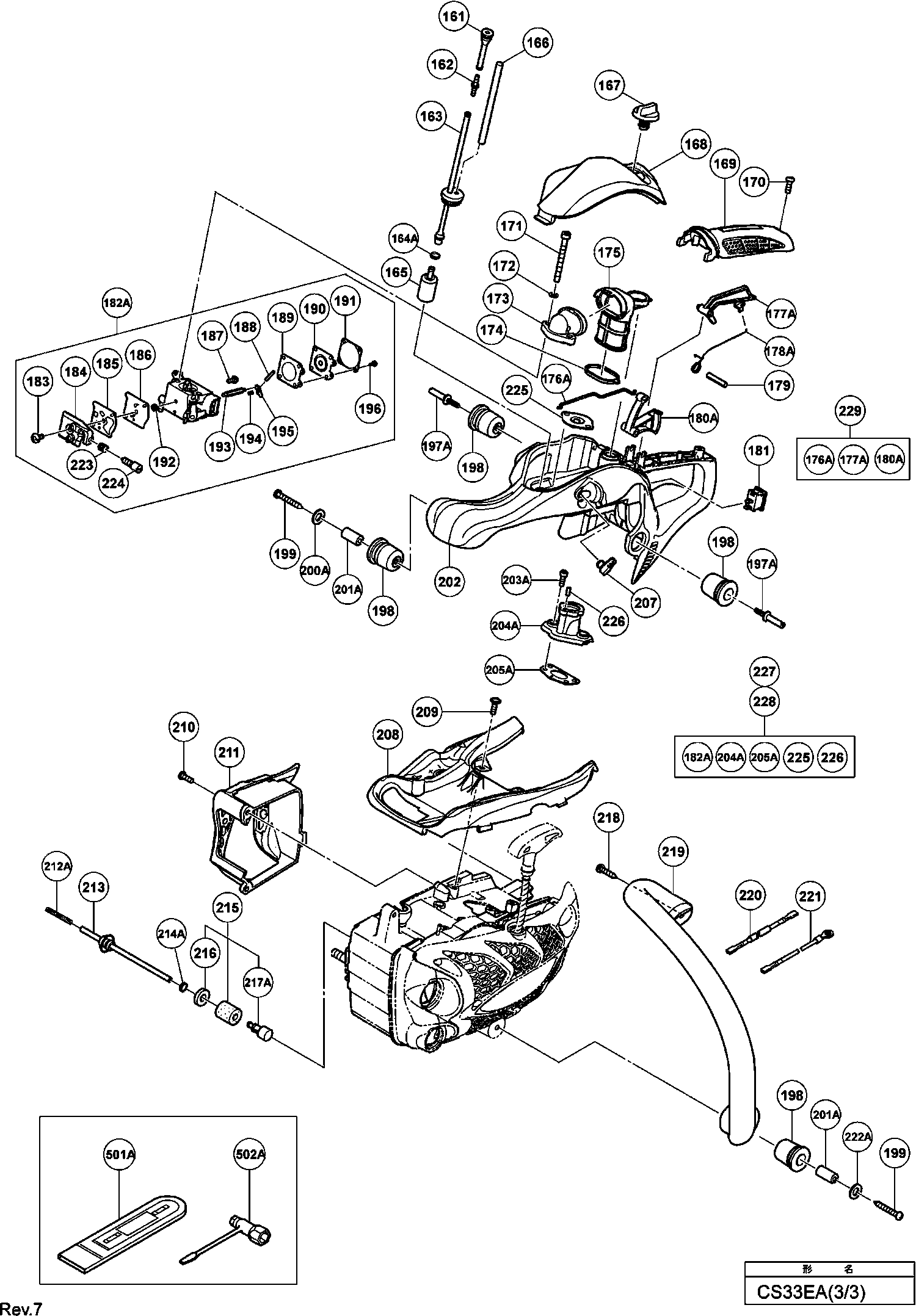

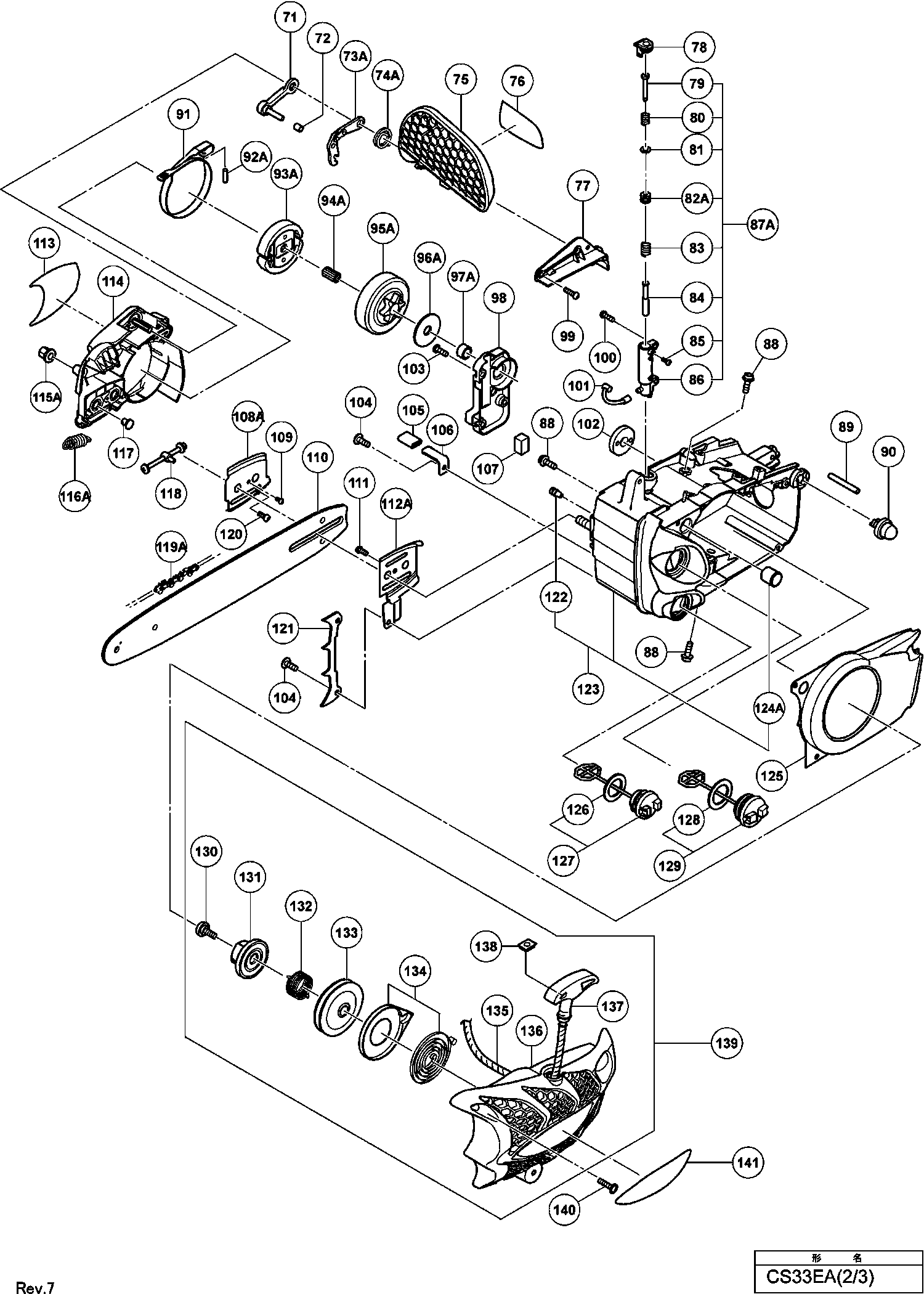

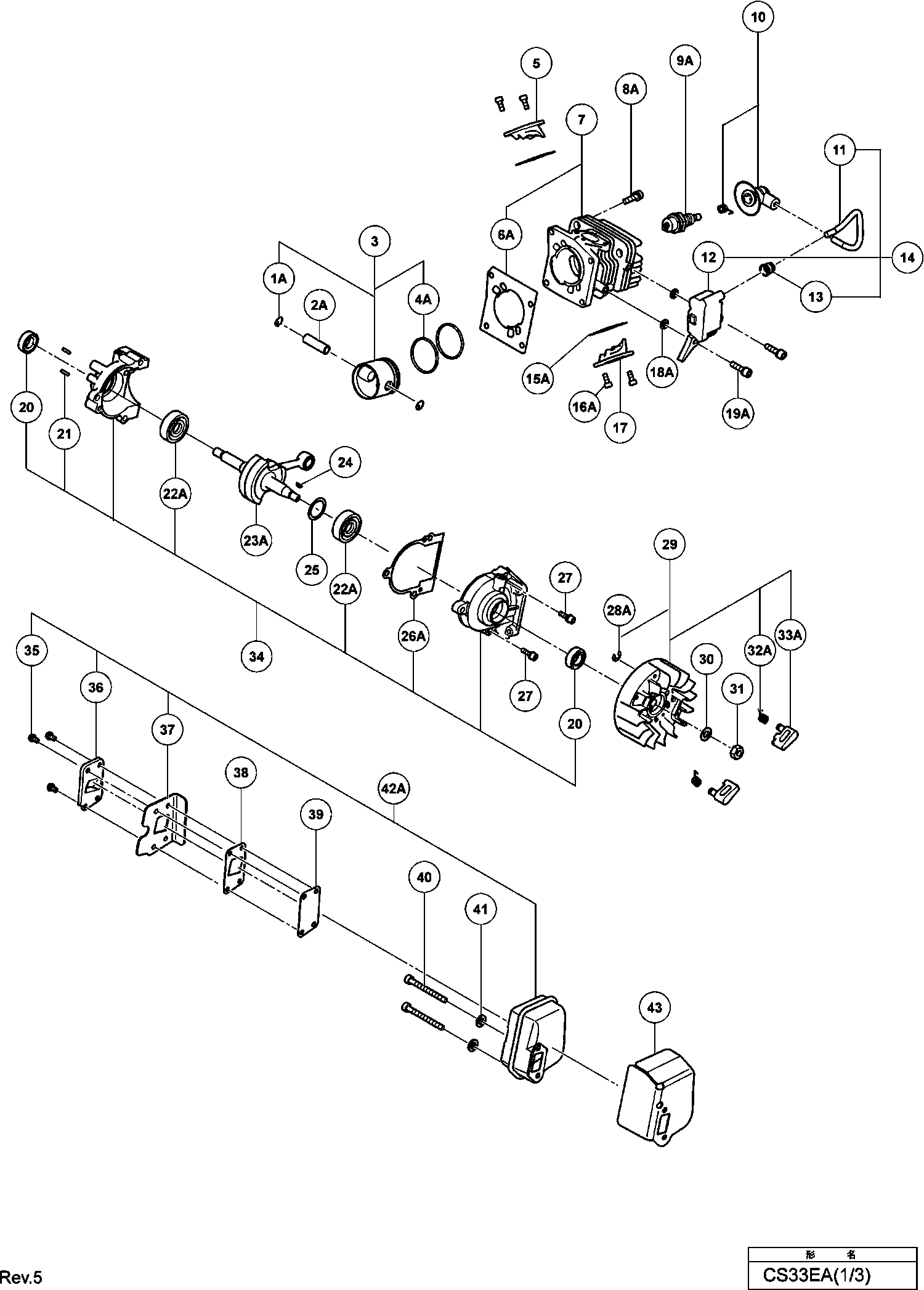

Dessins des HIKOKI CS33EA
Liste de pièces de rechange des HIKOKI CS33EA
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Cir Clip | ||||
1A | 6685326 | Cir Clip | € 1.26 | |
Zuiger Pin (oud 6685079) | ||||
2A | 6696764 | Zuiger Pin (oud 6685079) | € 1.44 | |
Piston Set (old 030-5631m-90) | ||||
3 | 6685080 | Piston Set (old 030-5631m-90) | € 26.68 | |
Zuiger Ring (xr1-1856) | ||||
4A | 6685331 | Zuiger Ring (xr1-1856) | € 4.86 | |
Épuisé | ||||
5 | 6685082 | Épuisé | ||
Cylinder Packing | ||||
6A | 6698697 | Cylinder Packing | € 1.44 | |
Cylinder Set (old 001-56300-90) | ||||
7 | 6685084 | Cylinder Set (old 001-56300-90) | € 45.92 | |
Épuisé | ||||
8A | 305583 | Épuisé | ||
Bougie (oud 6685085) | ||||
9A | 6699317 | Bougie (oud 6685085) | € 8.12 | |
Bougie (oud 6685086) | ||||
9A | 6699319 | Bougie (oud 6685086) | € 10.70 | |
Spark Plug Cap Ass'y (old 157-56300-90) | ||||
10 | 6685087 | Spark Plug Cap Ass'y (old 157-56300-90) | € 2.78 | |
High Voltage Cord (old 178-20560-20) | ||||
11 | 6685088 | High Voltage Cord (old 178-20560-20) | € 2.78 | |
Bobine | ||||
12 | 6685089 | Bobine | € 43.38 | |
Rubber Beschermkapje | ||||
13 | 6684602 | Rubber Beschermkapje | € 2.58 | |
Bobine (oud 167-20560-90) | ||||
14 | 6685091 | Bobine (oud 167-20560-90) | € 43.38 | |
Épuisé | ||||
15A | 6698698 | Épuisé | ||
Vis Ø4x10 (paquet de 10) Till 12.2017 | ||||
16A | 949812 | Vis Ø4x10 (paquet de 10) Till 12.2017 | € 2.88 | |
Épuisé | ||||
17 | 6685094 | Épuisé | ||
Bague | ||||
18A | 6698700 | Bague | € 1.44 | |
Hex. Socket Hd Bolt M4x18 (w/washers) | ||||
19A | 6698388 | Hex. Socket Hd Bolt M4x18 (w/washers) | € 1.26 | |
Olie Keerring | ||||
20 | 6684607 | Olie Keerring | € 5.14 | |
Épuisé | ||||
21 | 6685095 | Épuisé | ||
Roulement A Billes (1) | ||||
22A | 6685328 | Roulement A Billes (1) | € 3.60 | |
Krukas | ||||
23A | 6698693 | Krukas | € 66.16 | |
Woodruff Key 3x13x4.5 (oud 068-10100-20) | ||||
24 | 6684899 | Woodruff Key 3x13x4.5 (oud 068-10100-20) | € 2.58 | |
Shim S T0.2 (old 071-04063-23) | ||||
25 | 6685098 | Shim S T0.2 (old 071-04063-23) | € 1.38 | |
Shim S T0.3 (old 071-04063-24) | ||||
25 | 6685099 | Shim S T0.3 (old 071-04063-24) | € 1.38 | |
Épuisé | ||||
26A | 6698694 | Épuisé | ||
Épuisé | ||||
27 | 6684668 | Épuisé | ||
Retaining Ring D4 | ||||
28A | 6685336 | Retaining Ring D4 | € 1.26 | |
Magneto Rotor Ass'y (old 155-20544-90) | ||||
29 | 6685102 | Magneto Rotor Ass'y (old 155-20544-90) | € 20.88 | |
Bague | ||||
30 | 6685103 | Bague | € 1.38 | |
Flywheel Nut (old 066-00000-20) | ||||
31 | 6685104 | Flywheel Nut (old 066-00000-20) | € 1.38 | |
Ressort | ||||
32A | 6685335 | Ressort | € 1.26 | |
Starter Pawl | ||||
33A | 6685334 | Starter Pawl | € 1.26 | |
Crank Case Ass'y (old 072-56300-90) | ||||
34 | 6685107 | Crank Case Ass'y (old 072-56300-90) | € 33.76 | |
Bague | ||||
35 | 6685109 | Bague | € 1.38 | |
Vis M.4*10 For Usa | ||||
35 | 986662 | Vis M.4*10 For Usa | € 1.26 | |
Exhaust Pipe (old 734-56300-20) | ||||
36 | 6685110 | Exhaust Pipe (old 734-56300-20) | € 2.78 | |
Muffler Special Packing (old 751-56300-20) | ||||
37 | 6685111 | Muffler Special Packing (old 751-56300-20) | € 3.96 | |
Gauze Fixing Plate (old 745-56300-20) | ||||
38 | 6685112 | Gauze Fixing Plate (old 745-56300-20) | € 3.96 | |
Muffler Gauze (old 732-56300-20) | ||||
39 | 6685113 | Muffler Gauze (old 732-56300-20) | € 2.78 | |
Hex. Socket Hd. Bolt M5x50 (old 990-51050-503) | ||||
40 | 6685114 | Hex. Socket Hd. Bolt M5x50 (old 990-51050-503) | € 1.38 | |
Bague | ||||
41 | 6684661 | Bague | € 2.58 | |
Muffler Comp. (old 706-56300-81) | ||||
42 | 6685115 | Muffler Comp. (old 706-56300-81) | € 41.02 | |
Knaldemper (oud 705-56301-90) | ||||
42A | 6697102 | Knaldemper (oud 705-56301-90) | € 19.42 | |
Muffler Packing (old 737-56300-20) | ||||
43 | 6685117 | Muffler Packing (old 737-56300-20) | € 3.96 | |
Brake Support Plate Comp. (old 386-32901-80) | ||||
71 | 6685119 | Brake Support Plate Comp. (old 386-32901-80) | € 5.34 | |
Collar (old 031-32901-20) | ||||
72 | 6685120 | Collar (old 031-32901-20) | € 1.38 | |
Brake Link Ass'y | ||||
73A | 6685388 | Brake Link Ass'y | € 4.86 | |
Brake Lever Spring | ||||
74A | 6696783 | Brake Lever Spring | € 1.44 | |
Brake Handle (old 365-72940-80) | ||||
75 | 6685264 | Brake Handle (old 365-72940-80) | € 8.31 | |
Brake Link Cover (old 375-72930-20) | ||||
77 | 6685126 | Brake Link Cover (old 375-72930-20) | € 1.38 | |
Oil Adjust Grommet (old 488-72930-20) | ||||
78 | 6685127 | Oil Adjust Grommet (old 488-72930-20) | € 1.38 | |
Oil Pump Adjuster (old 501-72000-20) | ||||
79 | 6685128 | Oil Pump Adjuster (old 501-72000-20) | € 1.38 | |
Adjuster Spring (old 502-72000-20) | ||||
80 | 6685129 | Adjuster Spring (old 502-72000-20) | € 1.38 | |
Bague | ||||
81 | 6685070 | Bague | € 1.38 | |
Oil Pump Adjust Cap (old 503-72000-20) | ||||
82A | 6685130 | Oil Pump Adjust Cap (old 503-72000-20) | € 1.38 | |
Pump Gear Spring (old 099-72000-20) | ||||
83 | 6685131 | Pump Gear Spring (old 099-72000-20) | € 1.38 | |
Pump Gear Comp. (old 085-72000-80) | ||||
84 | 6685132 | Pump Gear Comp. (old 085-72000-80) | € 14.06 | |
Machine Screw M3x8 (old 990-11030-081) | ||||
85 | 6685133 | Machine Screw M3x8 (old 990-11030-081) | € 1.38 | |
Oil Pump Case Comp. | ||||
86 | 6685134 | Oil Pump Case Comp. | € 15.84 | |
Oil Pump Case Ass'y (old 088-72000-90) | ||||
87A | 6685135 | Oil Pump Case Ass'y (old 088-72000-90) | € 22.88 | |
Seal Lock Bolt M5x15 (old 990-54050-155) | ||||
88 | 6685136 | Seal Lock Bolt M5x15 (old 990-54050-155) | € 1.38 | |
Fuel Pipe 2.5x4x90 (old 700-02504-09) | ||||
89 | 6685267 | Fuel Pipe 2.5x4x90 (old 700-02504-09) | € 1.38 | |
Priming Pump Comp. (old 442-25143-80) | ||||
90 | 6685139 | Priming Pump Comp. (old 442-25143-80) | € 7.12 | |
Remband | ||||
91 | 6685140 | Remband | € 17.43 | |
D3 Needle Roller | ||||
92A | 6685391 | D3 Needle Roller | € 1.26 | |
Épuisé | ||||
93A | 6685362 | Épuisé | ||
Roulement A Aiguilles | ||||
94A | 6685361 | Roulement A Aiguilles | € 4.86 | |
Clutch Housing | ||||
95A | 6685403 | Clutch Housing | € 12.24 | |
Bague | ||||
96A | 6685414 | Bague | € 1.26 | |
Krukas Ring | ||||
97A | 6685360 | Krukas Ring | € 2.52 | |
Oil Pump Cover (old 097-72930-20) | ||||
98 | 6685147 | Oil Pump Cover (old 097-72930-20) | € 1.38 | |
Tapping Screw D4x15 (old 993-41040-151) | ||||
99 | 6685148 | Tapping Screw D4x15 (old 993-41040-151) | € 1.38 | |
Bague | ||||
100 | 6685149 | Bague | € 1.38 | |
Oil Pipe (a) (old 515-72000-20) | ||||
101 | 6685150 | Oil Pipe (a) (old 515-72000-20) | € 2.78 | |
Screw Gear (old 084-72000-20) | ||||
102 | 6685151 | Screw Gear (old 084-72000-20) | € 11.08 | |
Tapping Screw D4.5x14 (old 990-75045-144) | ||||
103 | 6685152 | Tapping Screw D4.5x14 (old 990-75045-144) | € 1.38 | |
Tapping Screw D4.5x14 (old 990-73045-144) | ||||
104 | 6685153 | Tapping Screw D4.5x14 (old 990-73045-144) | € 1.38 | |
Fuel Pipe (old 700-07105-02) | ||||
105 | 6685154 | Fuel Pipe (old 700-07105-02) | € 1.38 | |
Chain Catcher (old 125-32710-20) | ||||
106 | 6685155 | Chain Catcher (old 125-32710-20) | € 1.38 | |
Air Vent Sponge | ||||
107 | 6685156 | Air Vent Sponge | € 1.38 | |
Geleidingsplaat (b) (oud 6685157) | ||||
108A | 6696784 | Geleidingsplaat (b) (oud 6685157) | € 2.52 | |
Vis Ø3x8 | ||||
109 | 6685158 | Vis Ø3x8 | € 1.38 | |
Épuisé | ||||
110 | 6685294 | Épuisé | ||
Épuisé | ||||
110 | 6685295 | Épuisé | ||
Tapping Screw D4x10 (old 993-41040-101) | ||||
111 | 6685161 | Tapping Screw D4x10 (old 993-41040-101) | € 1.38 | |
Geleidingsplaat (a) | ||||
112A | 6698692 | Geleidingsplaat (a) | € 5.04 | |
Side Cover Comp. (old 039-72930-80) | ||||
114 | 6685165 | Side Cover Comp. (old 039-72930-80) | € 13.06 | |
Chain Bar Clamp Nut | ||||
115A | 6685416 | Chain Bar Clamp Nut | € 1.26 | |
Brake Spring (old 6685167) | ||||
116A | 6685389 | Brake Spring (old 6685167) | € 1.26 | |
Gear (a) (old 301-72000-20) | ||||
117 | 6685168 | Gear (a) (old 301-72000-20) | € 2.78 | |
Épuisé | ||||
118 | 6685169 | Épuisé | ||
Chain Puller | ||||
118B | 6698986 | Chain Puller | € 16.02 | |
Épuisé | ||||
119A | 6697852 | Épuisé | ||
Épuisé | ||||
119A | 6697854 | Épuisé | ||
Tapping Screw D4x10 (old 993-41040-101) | ||||
120 | 6685161 | Tapping Screw D4x10 (old 993-41040-101) | € 1.38 | |
Velkam | ||||
121 | 6685270 | Velkam | € 9.18 | |
Air Vent Valve (b) (old 562-04060-20) | ||||
122 | 6685173 | Air Vent Valve (b) (old 562-04060-20) | € 2.78 | |
Engine Case Ass'y (old 560-72940-90) | ||||
123 | 6685271 | Engine Case Ass'y (old 560-72940-90) | € 53.00 | |
Inner Cap Set (old 629-01750-90) | ||||
124A | 6685175 | Inner Cap Set (old 629-01750-90) | € 8.31 | |
Épuisé | ||||
125 | 6685176 | Épuisé | ||
Tank Cap Packing (old 630-3252k-20/6685386) | ||||
128 | 6685179 | Tank Cap Packing (old 630-3252k-20/6685386) | € 1.38 | |
Tank Dop Compleet | ||||
129 | 6685180 | Tank Dop Compleet | € 3.96 | |
SET SCREW (OLD 839-03045-20) | ||||
130 | 6684679 | SET SCREW (OLD 839-03045-20) | € 2.58 | |
CAM PLATE (OLD 759-0174M-20) | ||||
131 | 6685182 | CAM PLATE (OLD 759-0174M-20) | € 3.96 | |
Damper Spring (old 758-01761-20) | ||||
132 | 6685183 | Damper Spring (old 758-01761-20) | € 5.34 | |
STARTER PULLEY (OLD 774-01761-20) | ||||
133 | 6685184 | STARTER PULLEY (OLD 774-01761-20) | € 5.94 | |
SPRING CASE ASS'Y (OLD 778-01761-90) | ||||
134 | 6685185 | SPRING CASE ASS'Y (OLD 778-01761-90) | € 11.08 | |
Rope (old 783-01761-20) | ||||
135 | 6685186 | Rope (old 783-01761-20) | € 2.78 | |
Épuisé | ||||
136 | 6685187 | Épuisé | ||
Starthendel | ||||
137 | 6685188 | Starthendel | € 2.78 | |
Plate (old 795-04063-20) | ||||
138 | 6685189 | Plate (old 795-04063-20) | € 1.38 | |
Recoil Starter Ass'y (old 756-56300-90) | ||||
139 | 6685190 | Recoil Starter Ass'y (old 756-56300-90) | € 30.69 | |
Tapping Screw D4.5x20 (old 990-72045-204) | ||||
140 | 6685191 | Tapping Screw D4.5x20 (old 990-72045-204) | € 1.38 | |
Pipe Joint (old 497-32970-20) | ||||
162 | 6685196 | Pipe Joint (old 497-32970-20) | € 1.38 | |
Shield Tube Ass'y (old 223-72930-90) | ||||
163 | 6685197 | Shield Tube Ass'y (old 223-72930-90) | € 8.72 | |
D6 Clip | ||||
164A | 6685311 | D6 Clip | € 1.26 | |
Pump Filter Body Ass'y (old 675-11600-90/6692275/6 | ||||
165 | 6685199 | Pump Filter Body Ass'y (old 675-11600-90/6692275/6 | € 5.34 | |
Fuel Pipe 2.5x4x260 (old 700-02504-260) | ||||
166 | 6685200 | Fuel Pipe 2.5x4x260 (old 700-02504-260) | € 1.38 | |
Cleaner Knob (old 175-72000-20) | ||||
167 | 6685228 | Cleaner Knob (old 175-72000-20) | € 2.78 | |
Luchtfilterkap | ||||
168 | 6685273 | Luchtfilterkap | € 5.40 | |
Rear Handle Grip Comp. (old 227-72940-80) | ||||
169 | 6685274 | Rear Handle Grip Comp. (old 227-72940-80) | € 7.92 | |
Tapping Screw D5x14 (old 990-72050-144) | ||||
170 | 6685275 | Tapping Screw D5x14 (old 990-72050-144) | € 1.38 | |
Hex. Socket Hd. Bolt M5x50 (old 990-51050-503) | ||||
171 | 6685114 | Hex. Socket Hd. Bolt M5x50 (old 990-51050-503) | € 1.38 | |
Bague | ||||
172 | 6685226 | Bague | € 1.38 | |
Air Cleaner Base (old 436-56301-20) | ||||
173 | 6685276 | Air Cleaner Base (old 436-56301-20) | € 1.26 | |
Cleaner Cap (old 424-56301-20) | ||||
174 | 6685277 | Cleaner Cap (old 424-56301-20) | € 1.38 | |
Élément de filtre à air | ||||
175 | 6685278 | Élément de filtre à air | € 5.94 | |
Trekstang | ||||
176A | 6698704 | Trekstang | € 1.44 | |
Schakelaar Blokkering | ||||
177A | 6685350 | Schakelaar Blokkering | € 1.26 | |
Throttle Lever Spring | ||||
178A | 6698701 | Throttle Lever Spring | € 2.52 | |
Goupille | ||||
179 | 6685282 | Goupille | € 1.38 | |
Throttle Lever (vermilion) | ||||
180A | 6698916 | Throttle Lever (vermilion) | € 1.44 | |
STOP SWITCH (OLD 170-04063-80) | ||||
181 | 6685239 | STOP SWITCH (OLD 170-04063-80) | € 3.96 | |
Épuisé | ||||
182A | 6685284 | Épuisé | ||
Screw (old 514-25001-20) | ||||
183 | 6685210 | Screw (old 514-25001-20) | € 1.38 | |
Pump Body (old 575-25028-20/6696844) | ||||
184 | 6685211 | Pump Body (old 575-25028-20/6696844) | € 10.10 | |
Pump Gasket (old 577-25007-20) | ||||
185 | 6685212 | Pump Gasket (old 577-25007-20) | € 2.78 | |
Pump Diaphragm (old 576-25006-20) | ||||
186 | 6685213 | Pump Diaphragm (old 576-25006-20) | € 5.34 | |
Hinge Pin Set Screw (old 546-25001-20) | ||||
187 | 6685218 | Hinge Pin Set Screw (old 546-25001-20) | € 2.78 | |
Hinge Pin (old 605-25001-20) | ||||
188 | 6685219 | Hinge Pin (old 605-25001-20) | € 1.38 | |
Diaphragm Packing (old 475-25038-20) | ||||
189 | 6685220 | Diaphragm Packing (old 475-25038-20) | € 2.78 | |
Metering Diaphragm (old 474-25601-20) | ||||
190 | 6684690 | Metering Diaphragm (old 474-25601-20) | € 21.60 | |
Diaphragm Cover (old 476-25004-20) | ||||
191 | 6685222 | Diaphragm Cover (old 476-25004-20) | € 5.34 | |
Inlet Screen (oud 578-25007-20) | ||||
192 | 6684700 | Inlet Screen (oud 578-25007-20) | € 5.14 | |
Needle Valve (old 603-25012-20) | ||||
193 | 6685215 | Needle Valve (old 603-25012-20) | € 6.33 | |
Valve Spring (old 477-25343-20) | ||||
194 | 6685216 | Valve Spring (old 477-25343-20) | € 2.78 | |
Control Lever (old 473-25001-20) | ||||
195 | 6685217 | Control Lever (old 473-25001-20) | € 3.96 | |
Set Screw (old 548-25012-20) | ||||
196 | 6685223 | Set Screw (old 548-25012-20) | € 1.38 | |
Damper Set Bolt | ||||
197A | 6698702 | Damper Set Bolt | € 2.52 | |
Épuisé | ||||
198 | 6685236 | Épuisé | ||
Tapping Screw D5x45 (old 990-73050-454) | ||||
199 | 6685233 | Tapping Screw D5x45 (old 990-73050-454) | € 1.38 | |
Ring 1.0 | ||||
200A | 6698703 | Ring 1.0 | € 1.44 | |
Collar 28.2 (old 6685235) | ||||
201A | 6696800 | Collar 28.2 (old 6685235) | € 2.52 | |
Rear Handle (a) Comp. (old 010-72940-80) | ||||
202 | 6685288 | Rear Handle (a) Comp. (old 010-72940-80) | € 26.68 | |
Hex. Hole Bolt M4 | ||||
203A | 6698792 | Hex. Hole Bolt M4 | € 1.44 | |
Intake Comp. (old 391-56301-80) | ||||
204A | 6685289 | Intake Comp. (old 391-56301-80) | € 11.08 | |
Intake Packing (old 403-56300-20) | ||||
205A | 6685205 | Intake Packing (old 403-56300-20) | € 1.38 | |
Choke Lever (old 495-56300-20) | ||||
207 | 6685206 | Choke Lever (old 495-56300-20) | € 1.38 | |
Engine Case Cover (old 563-72940-20) | ||||
208 | 6685291 | Engine Case Cover (old 563-72940-20) | € 5.34 | |
Tapping Screw D4.5x14 (old 990-73045-144) | ||||
209 | 6685153 | Tapping Screw D4.5x14 (old 990-73045-144) | € 1.38 | |
Tapping Screw D4.5x14 (old 990-75045-144) | ||||
210 | 6685152 | Tapping Screw D4.5x14 (old 990-75045-144) | € 1.38 | |
Knaldemper Afdekkap (oud 737-72933-20) | ||||
211 | 6685245 | Knaldemper Afdekkap (oud 737-72933-20) | € 11.08 | |
PROTECTIVE COIL (A) | ||||
212A | 6696806 | PROTECTIVE COIL (A) | € 1.44 | |
Shield Tube Ass'y (old 223-06500-90) | ||||
213 | 6685247 | Shield Tube Ass'y (old 223-06500-90) | € 2.78 | |
D6 Clip | ||||
214A | 6685311 | D6 Clip | € 1.26 | |
Oil Filter Body Ass'y (old 486-32710-90) | ||||
215 | 6685249 | Oil Filter Body Ass'y (old 486-32710-90) | € 2.78 | |
Bague | ||||
216 | 6684661 | Bague | € 2.58 | |
Oil Filter Body | ||||
217A | 6685310 | Oil Filter Body | € 1.26 | |
Vis D5*20 (bm25y Vb13y) | ||||
218 | 302089 | Vis D5*20 (bm25y Vb13y) | € 1.26 | |
Front Handle (old 209-72940-20) | ||||
219 | 6685292 | Front Handle (old 209-72940-20) | € 15.30 | |
Épuisé | ||||
220 | 6685293 | Épuisé | ||
Cord 180mm (old 274-01750-80) | ||||
221 | 6685252 | Cord 180mm (old 274-01750-80) | € 2.78 | |
Ring 1.0 (old 6685234) | ||||
222A | 6696799 | Ring 1.0 (old 6685234) | € 1.44 | |
Idle Adjust Spring (old 463-25006-20) | ||||
223 | 6685297 | Idle Adjust Spring (old 463-25006-20) | € 2.78 | |
Idle Adjust Screw (old 462-25016-20) | ||||
224 | 6685298 | Idle Adjust Screw (old 462-25016-20) | € 2.78 | |
Inlet Manifold Spacer (old 400-32970-20) | ||||
225 | 6685202 | Inlet Manifold Spacer (old 400-32970-20) | € 3.96 | |
Pulse Guide (old 6696842) | ||||
226A | 6699673 | Pulse Guide (old 6696842) | € 1.24 | |
Épuisé | ||||
227 | 6698656 | Épuisé | ||
Épuisé | ||||
228 | 6698657 | Épuisé | ||
Lever Set | ||||
229 | 6699138 | Lever Set | € 1.80 | |
Épuisé | ||||
501A | 6685401 | Épuisé | ||
Épuisé | ||||
501A | 6685439 | Épuisé | ||
Combi Box Spanner | ||||
502A | 6685402 | Combi Box Spanner | € 3.78 |
Votre panier contient 0 de produits.
