Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH50MR'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

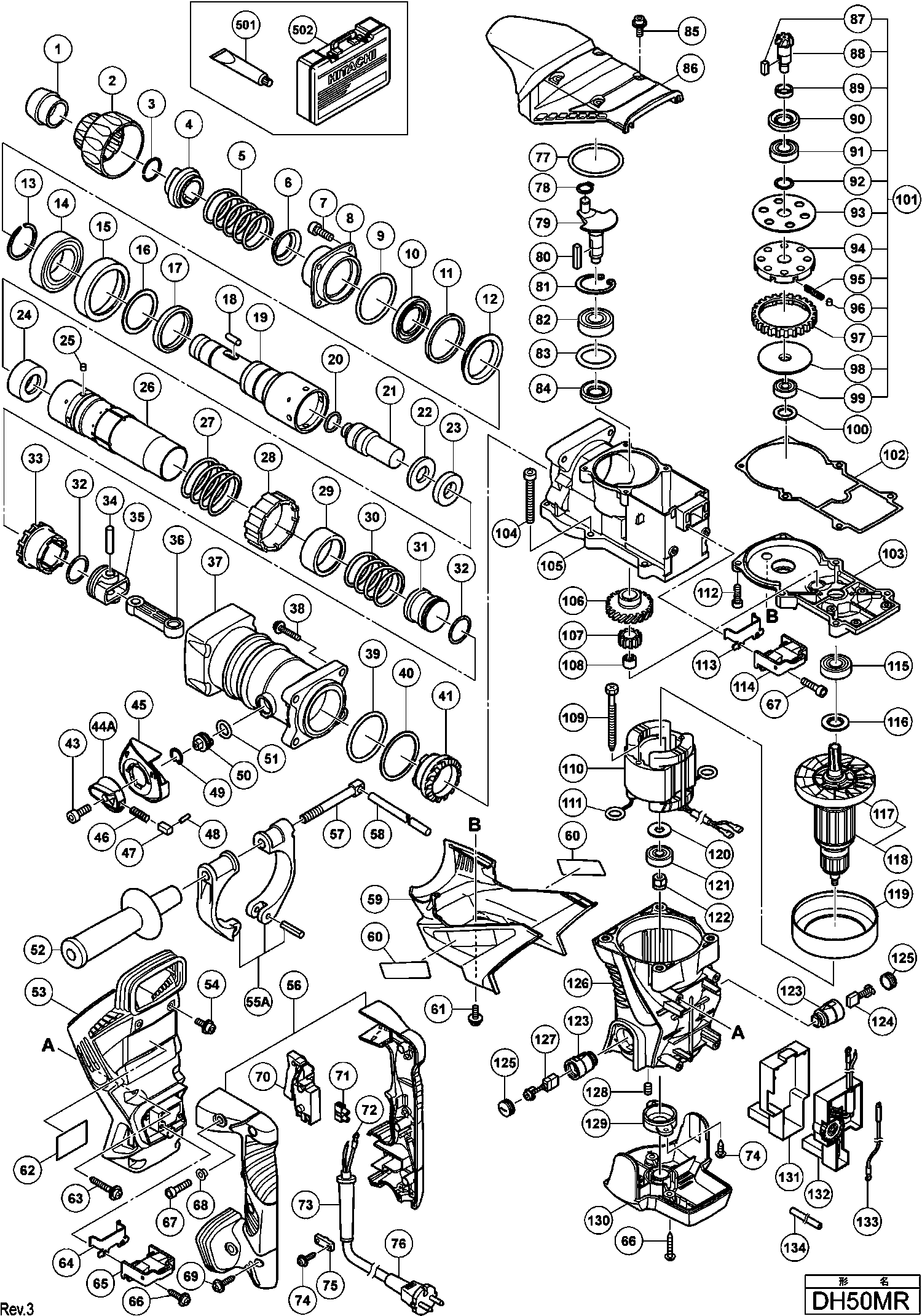

Dessins des Hikoki DH50MR
Liste de pièces de rechange des Hikoki DH50MR
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Couvercle Av Dh40ma/dh50mb | ||||
| 1 | 313415@1417 | 3.60 | 4.32 | |
| Verrouillage | ||||
| 2 | 328900@1417 | 3.30 | 3.96 | |
| Anneau de retenue | ||||
| 3 | 318590@1417 | 1.65 | 1.98 | |
| Logement Olives | ||||
| 4 | 328899@1417 | 16.64 | 19.96 | |
| VEERRING | ||||
| 5 | 313419@1417 | 3.00 | 3.60 | |
| Cuvette | ||||
| 6 | 318589@1417 | 4.80 | 5.76 | |
| Vis M.8*25 | ||||
| 7 | 985479@1417 | 2.55 | 3.06 | |
| Protection Nez Dh50mb | ||||
| 8 | 318587@1417 | 22.83 | 27.39 | |
| O-ring | ||||
| 9 | 878863@1417 | 2.40 | 2.88 | |
| Joint Spi | ||||
| 10 | 318588@1417 | 6.45 | 7.74 | |
| Joint Spi | ||||
| 11 | 318586@1417 | 6.45 | 7.74 | |
| Joint | ||||
| 12 | 318585@1417 | 3.30 | 3.96 | |
| Circlips Ø 40 mm | ||||
| 13 | 318582@1417 | 5.10 | 6.12 | |
| Roulement A Billes Dh50mb/45sa | ||||
| 14 | 6008CM@1417 | 13.80 | 16.56 | |
| Coussinet | ||||
| 15 | 318581@1417 | 25.30 | 30.36 | |
| Anneau de retenue | ||||
| 16 | 328884@1417 | 3.30 | 3.96 | |
| Rondelle | ||||
| 17 | 328883@1417 | 3.30 | 3.96 | |
| Olive D.8*20 | ||||
| 18 | 313421@1417 | 5.25 | 6.30 | |
| Porte Outil Dh 50mry | ||||
| 19 | 328882@1417 | 154.55 | 185.46 | |
| Joint Torique | ||||
| 20 | 986104@1417 | 1.05 | 1.26 | |
| Second Frappeur | ||||
| 21 | 328885@1417 | 19.94 | 23.92 | |
| Rondelle | ||||
| 22 | 328886@1417 | 7.65 | 9.18 | |
| Amortisseur | ||||
| 23 | 328887@1417 | 3.30 | 3.96 | |
| Entretoise | ||||
| 24 | 328888@1417 | 12.15 | 14.58 | |
| Goupille Ø8*6 | ||||
| 25 | 328891@1417 | 1.65 | 1.98 | |
| Cylindre | ||||
| 26 | 328889@1417 | 116.74 | 140.08 | |
| Ressort De Maintien | ||||
| 27 | 328895@1417 | 4.80 | 5.76 | |
| Verrouillage | ||||
| 28 | 318562@1417 | 6.45 | 7.74 | |
| Entretoise | ||||
| 29 | 329330@1417 | 32.18 | 38.61 | |
| Ressort | ||||
| 30 | 328893@1417 | 3.15 | 3.78 | |
| Frappeur Dh 50mry | ||||
| 31 | 328890@1417 | 18.15 | 21.78 | |
| Joint Torique | ||||
| 32 | 328880@1417 | 4.80 | 5.76 | |
| Roue Dentee | ||||
| 33 | 328894@1417 | 61.33 | 73.59 | |
| Goupille | ||||
| 34 | 328879@1417 | 4.80 | 5.76 | |
| Piston | ||||
| 35 | 328877@1417 | 7.05 | 8.46 | |
| Bielle | ||||
| 36 | 328878@1417 | 7.05 | 8.46 | |
| Fourreau Cylindre Dh 50mry | ||||
| 37 | 328896@1417 | 64.21 | 77.06 | |
| Vis M.8*35 | ||||
| 38 | 990083@1417 | 1.05 | 1.26 | |
| Joint Torique | ||||
| 39 | 985779@1417 | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 40 | 328897@1417 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 41 | 328898@1417 | |||
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 43 | 983162@1417 | 1.05 | 1.26 | |
| Levier | ||||
| 44A | 331545@1417 | 3.75 | 4.50 | |
| Cache | ||||
| 45 | 328901@1417 | 3.30 | 3.96 | |
| Ressort | ||||
| 46 | 321310@1417 | 1.65 | 1.98 | |
| Teton Dh 40mr | ||||
| 47 | 321311@1417 | 1.65 | 1.98 | |
| Teton Dh 40mr | ||||
| 48 | 321312@1417 | 1.65 | 1.98 | |
| Clip De Retenue (1) | ||||
| 49 | 311229@1417 | 1.05 | 1.26 | |
| Selecteur Dh 45mr | ||||
| 50 | 324934@1417 | 20.49 | 24.58 | |
| O Ring | ||||
| 51 | 873095@1417 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 318574@1417 | |||
| Carter De Protection | ||||
| 53 | 328928@1417 | 26.26 | 31.52 | |
| Vis 5x14 | ||||
| 54 | 998485@1417 | 1.05 | 1.26 | |
| Beugel Voor Zijhandgreep (oud 318575) | ||||
| 55A | 331096@1417 | 12.23 | 14.67 | |
| Poignee Complete | ||||
| 56 | 328920@1417 | 27.23 | 32.67 | |
| Vis De Collier Dh50mb/45sa | ||||
| 57 | 318576@1417 | 9.00 | 10.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 58 | 971786@1417 | |||
| Cache | ||||
| 59 | 328909@1417 | 15.54 | 18.64 | |
| Vis M5*12 | ||||
| 61 | 998471@1417 | 1.05 | 1.26 | |
| Vis 5x30 Noir | ||||
| 63 | 328707@1417 | 1.05 | 1.26 | |
| Plaque | ||||
| 64 | 980750@1417 | 17.05 | 20.46 | |
| Amortisseur Poignee | ||||
| 65 | 980727@1417 | 14.10 | 16.92 | |
| Vis Ø 5*25 Noir (2) | ||||
| 66 | 305558@1417 | 1.04 | 1.24 | |
| Vis M5*16 | ||||
| 67 | 990079@1417 | 1.05 | 1.26 | |
| Entretoise | ||||
| 68 | 991711@1417 | 1.05 | 1.26 | |
| Vis Ø 4*25 Since 4.2012 | ||||
| 69 | 307028@1417 | 1.05 | 1.26 | |
| Interrupteur | ||||
| 70 | 990941@1417 | 26.40 | 31.68 | |
| Connecteur Till 10.1999 For Aus | ||||
| 71 | 938307@1417 | 2.13 | 2.55 | |
| Borne | ||||
| 72 | 980063@1417 | 1.04 | 1.24 | |
| Entree De Cable Ø 8.8 | ||||
| 73 | 380090@1417 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| 73 | 938051@1417 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 74 | 984750@1417 | |||
| Cord Clip | ||||
| 75 | 981987Z@1417 | 1.05 | 1.26 | |
| Serre Cable | ||||
| 75 | 960266@1417 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 76 | 500391Z@1417 | |||
| Joint | ||||
| 77 | 877314@1417 | 1.95 | 2.34 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 78 | 939542@1417 | 1.50 | 1.80 | |
| Excentrique | ||||
| 79 | 328868@1417 | 46.75 | 56.10 | |
| Clavette | ||||
| 80 | 328869@1417 | 1.65 | 1.98 | |
| Circlips Dh-50sa | ||||
| 81 | 948227@1417 | 1.35 | 1.62 | |
| Roulements A Bille | ||||
| 82 | 6204DD@1417 | 9.00 | 10.80 | |
| O-ring Dh-50sa | ||||
| 83 | 985765@1417 | 1.95 | 2.34 | |
| Joint Spi | ||||
| 84 | 328867@1417 | 4.80 | 5.76 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 85 | 994192@1417 | 1.04 | 1.24 | |
| Capot | ||||
| 86 | 328908@1417 | 14.99 | 17.98 | |
| Clavette 3*3*8 | ||||
| 87 | 944109@1417 | 1.70 | 2.04 | |
| Petit Pignon | ||||
| 88 | 328873@1417 | 23.93 | 28.71 | |
| Bague De Calage | ||||
| 89 | 328874@1417 | 11.25 | 13.50 | |
| Joint Spi | ||||
| 90 | 328867@1417 | 4.80 | 5.76 | |
| Roulement A Bille | ||||
| 91 | 6202DD@1417 | 6.75 | 8.10 | |
| Bague | ||||
| 92 | 313058@1417 | 1.05 | 1.26 | |
| Rondelle | ||||
| 93 | 318552@1417 | 6.45 | 7.74 | |
| Tandwielhouder | ||||
| 94 | 318554@1417 | 10.20 | 12.24 | |
| Ressort | ||||
| 95 | 329095@1417 | 1.65 | 1.98 | |
| Goupille Ø 6*6 | ||||
| 96 | 313057@1417 | 4.20 | 5.04 | |
| Roue Dentee | ||||
| 97 | 328875@1417 | 35.06 | 42.08 | |
| Rondelle | ||||
| 98 | 328876@1417 | 14.30 | 17.16 | |
| Roulement A Bille | ||||
| 99 | 629VVM@1417 | 5.85 | 7.02 | |
| Bague | ||||
| 100 | 944525@1417 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 101 | 328872@1417 | |||
| Joint | ||||
| 102 | 328881@1417 | 3.30 | 3.96 | |
| Flasque | ||||
| 103 | 328916@1417 | 43.86 | 52.64 | |
| Vis M6*45 | ||||
| 104 | 986940@1417 | 1.05 | 1.26 | |
| Carter | ||||
| 105 | 328866@1417 | 84.56 | 101.48 | |
| Engrenage | ||||
| 106 | 328870@1417 | 29.15 | 34.98 | |
| Second Pignon | ||||
| 107 | 328871@1417 | 12.15 | 14.58 | |
| Roulement A Aiguilles | ||||
| 108 | 939299@1417 | 10.65 | 12.78 | |
| Vis Ø 5*50 | ||||
| 109 | 953121@1417 | 1.04 | 1.24 | |
| Inducteur Dh 50mry Includ.121 | ||||
| 110 | 340712E@1417 | 96.25 | 115.50 | |
| KOOLBORSTELVERBINDINGSTUK | ||||
| 111 | 958032@1417 | 1.04 | 1.24 | |
| Vis | ||||
| 112 | 321313@1417 | 1.65 | 1.98 | |
| Plaque | ||||
| 113 | 980750@1417 | 17.05 | 20.46 | |
| Amortisseur Poignee | ||||
| 114 | 980727@1417 | 14.10 | 16.92 | |
| Roulement A Bille | ||||
| 115 | 6202DD@1417 | 6.75 | 8.10 | |
| Rondelle | ||||
| 116 | 980700@1417 | 1.04 | 1.24 | |
| Ventilateur | ||||
| 117 | 318918@1417 | 7.95 | 9.54 | |
| Induit 230v | ||||
| 118 | 360819E@1417 | 198.28 | 237.93 | |
| Baffle | ||||
| 119 | 328917@1417 | 3.30 | 3.96 | |
| Rondelle | ||||
| 120 | 944954@1417 | 1.05 | 1.26 | |
| Roulement Cr12v H90sc | ||||
| 121 | 6201VV@1417 | 6.45 | 7.74 | |
| Aimant | ||||
| 122 | 301797@1417 | 6.75 | 8.10 | |
| Porte Charbon | ||||
| 123 | 980487@1417 | 5.68 | 6.81 | |
| Jeu De Charbons (1 paire) | ||||
| 124 | 999044@1417 | 4.50 | 5.40 | |
| Bouchon De Charbon | ||||
| 125 | 940540@1417 | 1.04 | 1.24 | |
| Carter | ||||
| 126 | 328915@1417 | 49.64 | 59.56 | |
| Charbons Autorupteurs For Sin,mal | ||||
| 127 | 999074@1417 | 14.40 | 17.28 | |
| Vis M.5*8 | ||||
| 128 | 938477@1417 | 1.05 | 1.26 | |
| Logement Roulement | ||||
| 129 | 328918@1417 | 9.30 | 11.16 | |
| Capot Inferieur | ||||
| 130 | 328919@1417 | 12.15 | 14.58 | |
| Protection | ||||
| 131 | 328914@1417 | 4.80 | 5.76 | |
| Controleur | ||||
| 132 | 328913@1417 | 122.51 | 147.02 | |
| Tube | ||||
| 134 | 326541@1417 | 1.65 | 1.98 | |
| Vet (tube 30 Gram) | ||||
| 501 | 981840@1417 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 328921@1417 | |||
| Vet Tube 70 Gram | ||||
| 601 | 308471@1417 | 12.75 | 15.30 | |
| Vet (pot 500 Gram) | ||||
| 602 | 980927@1417 | 73.01 | 87.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 603 | 320859@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 318085@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 313448@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 313456@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 313449@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 313457@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 313450@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 313458@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 313451@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 313459@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 313452@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 313460@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 313453@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 313461@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 313454@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 313462@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 620 | 313463@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 628 | 944477@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 629 | 313465@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 630 | 955994@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 631 | 955995@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 632 | 955996@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 955997@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 955998@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 955999@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 956000@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 956001@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 638 | 955154@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 639 | 955166@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 640 | 955155@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 641 | 955167@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 642 | 956002@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 643 | 956003@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 644 | 955157@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 645 | 955168@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 646 | 956004@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 647 | 956005@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 648 | 955159@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 649 | 955169@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 650 | 956006@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 651 | 956007@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 652 | 956728@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 653 | 956743@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 654 | 313466@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 655 | 313467@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 656 | 956009@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 657 | 955165@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 658 | 321813@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 659 | 313468@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 660 | 303334@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 661 | 930515@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 662 | 313469@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 663 | 313470@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 664 | 313471@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 665 | 313472@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 666 | 313473@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 667 | 313474@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 668 | 313475@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 669 | 313476@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 670 | 313478@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 671 | 313477@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 672 | 313479@1417 | |||
