Dessins techniques et pièces de rechange Hikoki H45MRY

Type exact:
H45MRY
H45MRY

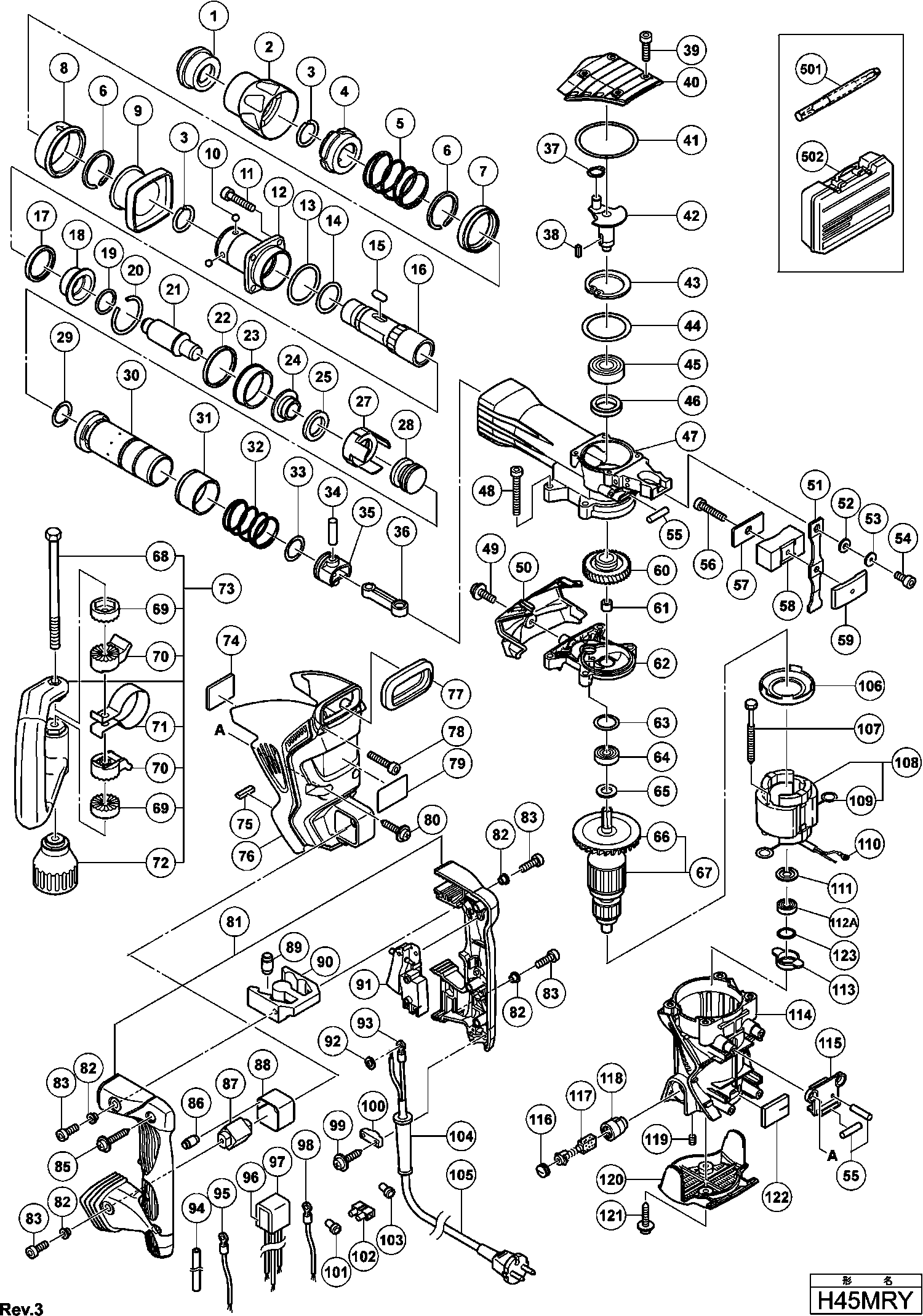

Dessins des HIKOKI H45MRY
Liste de pièces de rechange des HIKOKI H45MRY
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Couvercle Av H 45/h 60ma/mr | ||||
1 | 315529 | Couvercle Av H 45/h 60ma/mr | € 3.96 | |
Verrouillage H45mr | ||||
2 | 320802 | Verrouillage H45mr | € 7.74 | |
Bague | ||||
3 | 320803 | Bague | € 1.98 | |
Porte Aiguille | ||||
4 | 320804 | Porte Aiguille | € 33.33 | |
Ressort | ||||
5 | 320806 | Ressort | € 7.74 | |
Bague H 60ma | ||||
6 | 317088 | Bague H 60ma | € 3.96 | |
Logement | ||||
7 | 320810 | Logement | € 14.58 | |
Verrouillage | ||||
8 | 320807 | Verrouillage | € 3.96 | |
Verrouillage | ||||
9 | 320808 | Verrouillage | € 5.76 | |
Bille Ø 6.35 (paquet de 10) | ||||
10 | 959150 | Bille Ø 6.35 (paquet de 10) | € 1.62 | |
Vis Ø 16x25 | ||||
11 | 981942 | Vis Ø 16x25 | € 1.98 | |
Nez H 45mry | ||||
12 | 326494 | Nez H 45mry | € 77.06 | |
O Ring (1as-50) | ||||
13 | 990067 | O Ring (1as-50) | € 1.98 | |
O-ring | ||||
14 | 980879 | O-ring | € 1.26 | |
Olive D.8*20 | ||||
15 | 313421 | Olive D.8*20 | € 6.30 | |
Porte Outil | ||||
16 | 320805 | Porte Outil | € 115.50 | |
Amortisseur H 45mr | ||||
17 | 322528 | Amortisseur H 45mr | € 1.98 | |
Logement Frappeur | ||||
18 | 326379 | Logement Frappeur | € 31.68 | |
O'ring | ||||
19 | 319572 | O'ring | € 1.98 | |
Rondelle | ||||
20 | 326380 | Rondelle | € 1.98 | |
Second Frappeur | ||||
21 | 326381 | Second Frappeur | € 38.61 | |
Amortisseur | ||||
22 | 326662 | Amortisseur | € 3.96 | |
Entretoise | ||||
23 | 326495 | Entretoise | € 3.96 | |
Logement Frappeur | ||||
24 | 320814 | Logement Frappeur | € 12.78 | |
Amortisseur | ||||
25 | 320815 | Amortisseur | € 3.96 | |
Logement Frappeur | ||||
27 | 326382 | Logement Frappeur | € 16.83 | |
Frappeur H 45mry | ||||
28 | 326383 | Frappeur H 45mry | € 16.83 | |
Joint Torique | ||||
29 | 325297 | Joint Torique | € 3.96 | |
Cylindre | ||||
30 | 326496 | Cylindre | € 83.98 | |
Entretoise | ||||
31 | 326497 | Entretoise | € 29.54 | |
Ressort | ||||
32 | 326498 | Ressort | € 7.74 | |
Joint Torique | ||||
33 | 325297 | Joint Torique | € 3.96 | |
Goupille | ||||
34 | 324917 | Goupille | € 5.76 | |
Piston | ||||
35 | 326384 | Piston | € 7.74 | |
Bielle | ||||
36 | 326385 | Bielle | € 5.76 | |
Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
37 | 939540 | Clips D10 (x10) paquet de 10 Till 12.2003 | € 2.34 | |
Clavette 4*4*10 | ||||
38 | 930511 | Clavette 4*4*10 | € 2.88 | |
Vis M5*16 | ||||
39 | 990079 | Vis M5*16 | € 1.26 | |
Couvercle | ||||
40 | 326500 | Couvercle | € 8.46 | |
Joint Torique | ||||
41 | 326501 | Joint Torique | € 1.98 | |
Excentrique | ||||
42 | 326499 | Excentrique | € 42.08 | |
Circlips | ||||
43 | 948391 | Circlips | € 1.98 | |
O-ring H 41sa | ||||
44 | 996363 | O-ring H 41sa | € 1.98 | |
Kogellager 6203dducmav2s | ||||
45 | 6203DD | Kogellager 6203dducmav2s | € 9.18 | |
Joint H 41sa | ||||
46 | 310119 | Joint H 41sa | € 4.32 | |
Fourreau Cylindre | ||||
47 | 326502 | Fourreau Cylindre | € 70.12 | |
Vis M6*45 | ||||
48 | 986940 | Vis M6*45 | € 1.26 | |
Vis M5*12 | ||||
49 | 998471 | Vis M5*12 | € 1.26 | |
Carter | ||||
50 | 326503 | Carter | € 5.76 | |
Ressort A Lame | ||||
51 | 326386 | Ressort A Lame | € 5.76 | |
Bague Intermediaire | ||||
52 | 326375 | Bague Intermediaire | € 1.98 | |
Bague | ||||
53 | 326477 | Bague | € 1.98 | |
Vis M4*10 | ||||
54 | 878356 | Vis M4*10 | € 1.26 | |
Goupille Nr 83a | ||||
55 | 878418 | Goupille Nr 83a | € 1.98 | |
Vis M.5*22 | ||||
56 | 317245 | Vis M.5*22 | € 1.98 | |
Entretoise | ||||
57 | 326515 | Entretoise | € 1.98 | |
Entretoise | ||||
58 | 326508 | Entretoise | € 15.30 | |
Entretoise | ||||
59 | 326507 | Entretoise | € 7.74 | |
Engrenage | ||||
60 | 320830 | Engrenage | € 31.68 | |
Roulement A Aiguilles | ||||
61 | 939299 | Roulement A Aiguilles | € 12.78 | |
Carter | ||||
62 | 326510 | Carter | € 29.54 | |
O-ring Dh 25v/vtp 18 | ||||
63 | 872767 | O-ring Dh 25v/vtp 18 | € 1.98 | |
Kogellager 6201dducmav2s | ||||
64 | 6201DD | Kogellager 6201dducmav2s | € 7.56 | |
Joint | ||||
65 | 302429 | Joint | € 1.26 | |
Ventilateur Dh 40fr | ||||
66 | 321640 | Ventilateur Dh 40fr | € 7.74 | |
ANKER 110-115 VOLT | ||||
67 | 360571C | ANKER 110-115 VOLT | € 101.48 | |
Induit 230v | ||||
67 | 360571E | Induit 230v | € 101.48 | |
Vis M.8 | ||||
68 | 317107 | Vis M.8 | € 3.96 | |
Entretoise Crantee | ||||
69 | 317106 | Entretoise Crantee | € 3.96 | |
Entretoise Crantee | ||||
70 | 317105 | Entretoise Crantee | € 5.76 | |
Collier H60ma/ka | ||||
71 | 320635 | Collier H60ma/ka | € 8.10 | |
Bouton De Serrage H60ma/ka | ||||
72 | 317108 | Bouton De Serrage H60ma/ka | € 11.88 | |
Épuisé | ||||
73 | 317103 | Épuisé | ||
Entretoise | ||||
74 | 326487 | Entretoise | € 1.98 | |
Bague Intermediaire | ||||
75 | 326376 | Bague Intermediaire | € 1.98 | |
Carter H 45mry | ||||
76 | 326505 | Carter H 45mry | € 18.32 | |
Joint Mousse | ||||
77 | 326378 | Joint Mousse | € 3.96 | |
Vis 5x30 | ||||
78 | 306061 | Vis 5x30 | € 1.26 | |
Vis D5*20 (bm25y Vb13y) | ||||
80 | 302089 | Vis D5*20 (bm25y Vb13y) | € 1.26 | |
Poignee Complete | ||||
81 | 326485 | Poignee Complete | € 22.44 | |
Entretoise | ||||
82 | 991711 | Entretoise | € 1.26 | |
Vis M5*12 2.1996 For Cover Plate | ||||
83 | 991690 | Vis M5*12 2.1996 For Cover Plate | € 1.26 | |
Vis Ø 4*25 Since 4.2012 | ||||
85 | 307028 | Vis Ø 4*25 Since 4.2012 | € 1.26 | |
Caoutchouc | ||||
86 | 310124 | Caoutchouc | € 5.04 | |
Puit | ||||
87 | 326377 | Puit | € 5.76 | |
Support | ||||
88 | 326479 | Support | € 3.96 | |
Caoutchouc | ||||
89 | 310124 | Caoutchouc | € 5.04 | |
Support | ||||
90 | 310123 | Support | € 14.22 | |
Interrupteur H65sb/sb2/sd/60ka | ||||
91 | 306143 | Interrupteur H65sb/sb2/sd/60ka | € 20.46 | |
Rondelle M4 (x10) paquet de 10 | ||||
92 | 949423 | Rondelle M4 (x10) paquet de 10 | € 1.26 | |
Borne | ||||
93 | 980063 | Borne | € 1.24 | |
Tube | ||||
94 | 326541 | Tube | € 1.98 | |
Épuisé | ||||
95 | 326509 | Épuisé | ||
Condensateur | ||||
96 | 325566 | Condensateur | € 10.80 | |
Support Except For Usa,can | ||||
97 | 317492 | Support Except For Usa,can | € 1.98 | |
Fil interne | ||||
98 | 994190 | Fil interne | € 1.26 | |
Épuisé | ||||
99 | 984750 | Épuisé | ||
Serre Cable | ||||
100 | 960266 | Serre Cable | € 1.24 | |
Cord Clip | ||||
100 | 981987Z | Cord Clip | € 1.26 | |
Connecteur 50091 | ||||
101 | 959140 | Connecteur 50091 | € 3.96 | |
Connecteur Till 10.1999 For Aus | ||||
102 | 938307 | Connecteur Till 10.1999 For Aus | € 2.55 | |
Connecteur 50092 | ||||
103 | 959141 | Connecteur 50092 | € 4.50 | |
Entree De Cable Ø 8.8 | ||||
104 | 953327 | Entree De Cable Ø 8.8 | € 1.24 | |
AANSLUITSNOER 230 VOLT VOOR ENGELAND | ||||
105 | 500446Z | AANSLUITSNOER 230 VOLT VOOR ENGELAND | € 49.00 | |
Snoer 5m 2 X1.0 Ho7rn-f (zonder Stekker) | ||||
105 | 500454Z | Snoer 5m 2 X1.0 Ho7rn-f (zonder Stekker) | € 18.64 | |
Baffle | ||||
106 | 321320 | Baffle | € 3.96 | |
Vis D5*55 | ||||
107 | 953174 | Vis D5*55 | € 1.24 | |
Veld 110 Volt | ||||
108 | 340681C | Veld 110 Volt | € 66.50 | |
Inducteur H 45mry Includ.109 | ||||
108 | 340681E | Inducteur H 45mry Includ.109 | € 83.98 | |
Raccord | ||||
109 | 930703 | Raccord | € 2.88 | |
Terminal M4 | ||||
110 | 930804 | Terminal M4 | € 3.60 | |
Rondelle | ||||
111 | 982631 | Rondelle | € 1.24 | |
Roulement | ||||
112A | 608DDM | Roulement | € 6.66 | |
Logement Roulement | ||||
113 | 326484 | Logement Roulement | € 5.76 | |
Carter | ||||
114 | 326481 | Carter | € 45.54 | |
Plaque De Base | ||||
115 | 326506 | Plaque De Base | € 3.96 | |
Bouchon Charbon H41sa Vb13y | ||||
116 | 935829 | Bouchon Charbon H41sa Vb13y | € 1.26 | |
Charbons Autorupteurs (1 paire) | ||||
117 | 999073 | Charbons Autorupteurs (1 paire) | € 17.28 | |
S/e Porte Balais | ||||
118 | 971001 | S/e Porte Balais | € 7.74 | |
Vis M.5*8 | ||||
119 | 938477 | Vis M.5*8 | € 1.26 | |
Couvercle Arriere | ||||
120 | 326504 | Couvercle Arriere | € 7.74 | |
Vis D5*20 (bm25y Vb13y) | ||||
121 | 302089 | Vis D5*20 (bm25y Vb13y) | € 1.26 | |
Cache | ||||
122 | 326488 | Cache | € 1.98 | |
Stofafdichting | ||||
123 | 333142 | Stofafdichting | € 4.14 | |
Épuisé | ||||
501 | 313471 | Épuisé | ||
Épuisé | ||||
502 | 326511 | Épuisé | ||
Vet (tube 30 Gram) | ||||
601 | 981840 | Vet (tube 30 Gram) | € 10.08 | |
Vet Tube 70 Gram | ||||
602 | 308471 | Vet Tube 70 Gram | € 15.30 | |
Vet (pot 500 Gram) | ||||
603 | 980927 | Vet (pot 500 Gram) | € 87.62 | |
Épuisé | ||||
604 | 313472 | Épuisé | ||
Épuisé | ||||
605 | 313473 | Épuisé | ||
Épuisé | ||||
606 | 313474 | Épuisé | ||
Épuisé | ||||
607 | 313475 | Épuisé | ||
Épuisé | ||||
608 | 313476 | Épuisé | ||
Épuisé | ||||
609 | 313478 | Épuisé | ||
Épuisé | ||||
610 | 313477 | Épuisé | ||
Épuisé | ||||
611 | 313479 | Épuisé |
