Dessins techniques et pièces de rechange Hikoki H90SE
Type exact:
H90SE
H90SE

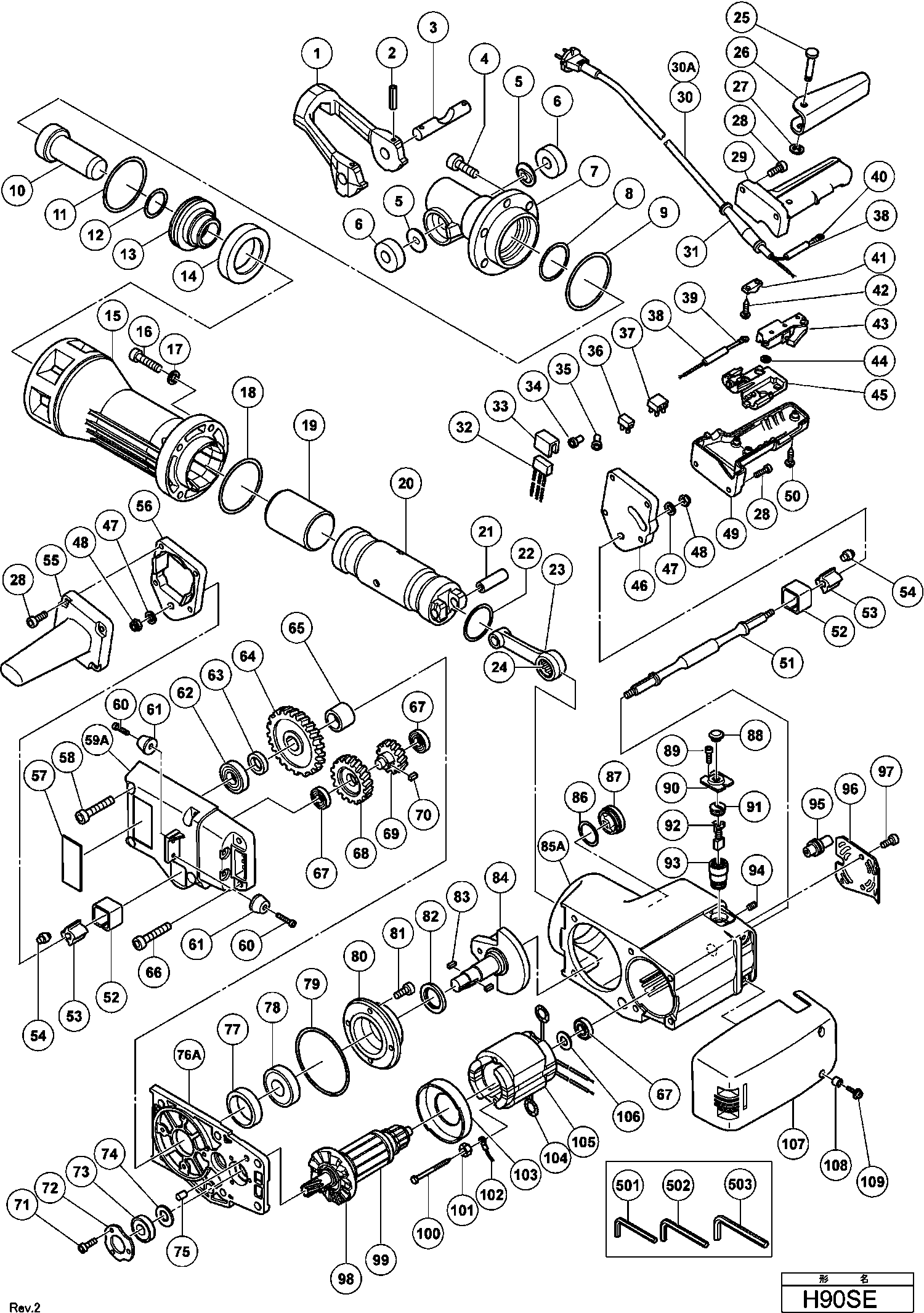

Dessins des HIKOKI H90SE
Liste de pièces de rechange des HIKOKI H90SE
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Retenue (1) | ||||
| 1 | 318650 | Retenue (1) | € 594.82 | |
| Goupille D6*55 H65sd/h90se | ||||
| 2 | 994416 | Goupille D6*55 H65sd/h90se | € 1.26 | |
| Axe D'etrier H90se | ||||
| 3 | 318651 | Axe D'etrier H90se | € 38.61 | |
| Épuisé | ||||
| 4 | 306373 | Épuisé | ||
| Amortisseur | ||||
| 5 | 318655 | Amortisseur | € 10.08 | |
| Amortisseur H90sc/se H65sd | ||||
| 6 | 305621 | Amortisseur H90sc/se H65sd | € 21.78 | |
| Nez H90se | ||||
| 7 | 318652 | Nez H90se | € 552.75 | |
| Joint Torique | ||||
| 8 | 993188 | Joint Torique | € 17.66 | |
| Joint | ||||
| 9 | 877316 | Joint | € 3.06 | |
| Second Frappeur | ||||
| 10 | 318653 | Second Frappeur | € 83.49 | |
| O'ring H90sa/se | ||||
| 11 | 992865 | O'ring H90sa/se | € 10.44 | |
| O'ring H90sa/se | ||||
| 12 | 956503 | O'ring H90sa/se | € 7.02 | |
| Logement De Frappeur H90se | ||||
| 13 | 318654 | Logement De Frappeur H90se | € 103.95 | |
| Amortisseur | ||||
| 14 | 992859 | Amortisseur | € 31.18 | |
| Fourreau De Cylindre H90sc/se | ||||
| 15 | 305615 | Fourreau De Cylindre H90sc/se | € 507.38 | |
| Boulon M10*45 H90 | ||||
| 16 | 306372 | Boulon M10*45 H90 | € 5.40 | |
| Rondelle M10 (x10) Paquet de 10 | ||||
| 17 | 949445 | Rondelle M10 (x10) Paquet de 10 | € 1.62 | |
| Joint Torique | ||||
| 18 | 993195 | Joint Torique | € 2.88 | |
| Frappeur H90sc/se | ||||
| 19 | 305612 | Frappeur H90sc/se | € 77.06 | |
| Épuisé | ||||
| 20 | 305611 | Épuisé | ||
| Goupille | ||||
| 21 | 305614 | Goupille | € 25.58 | |
| O Ring H90sc/se | ||||
| 22 | 878716 | O Ring H90sc/se | € 1.98 | |
| Bielle | ||||
| 23 | 305613 | Bielle | € 122.60 | |
| Palier | ||||
| 24 | 956485 | Palier | € 19.64 | |
| Broche | ||||
| 25 | 992870 | Broche | € 6.30 | |
| Gachette | ||||
| 26 | 992869 | Gachette | € 10.44 | |
| Clips | ||||
| 27 | 968643 | Clips | € 2.34 | |
| Vis M6*30 | ||||
| 28 | 993496 | Vis M6*30 | € 1.26 | |
| Poignee H90 H70sa | ||||
| 29 | 305636 | Poignee H90 H70sa | € 23.26 | |
| Snoer 230 Volt Gbr | ||||
| 30 | 500450Z | Snoer 230 Volt Gbr | € 37.95 | |
| Cord 3m 2 X 1,5 H07rn-f W/plug 16a Cee Form 2p+e F | ||||
| 30A | 500466Z | Cord 3m 2 X 1,5 H07rn-f W/plug 16a Cee Form 2p+e F | € 46.20 | |
| Entree De Cable Ø 10,7 | ||||
| 31 | 940778 | Entree De Cable Ø 10,7 | € 2.52 | |
| Entree De Cable Ø 8.2 | ||||
| 31 | 958049 | Entree De Cable Ø 8.2 | € 1.24 | |
| Condensateur | ||||
| 32 | 994273 | Condensateur | € 5.14 | |
| Caoutchouc | ||||
| 33 | 930153 | Caoutchouc | € 1.24 | |
| Support | ||||
| 33 | 963243 | Support | € 1.26 | |
| Connecteur 50091 | ||||
| 34 | 959140 | Connecteur 50091 | € 3.96 | |
| Connecteur 50092 | ||||
| 35 | 959141 | Connecteur 50092 | € 4.50 | |
| Connecteur Till 10.1999 For Aus | ||||
| 36 | 938307 | Connecteur Till 10.1999 For Aus | € 2.55 | |
| Domino | ||||
| 37 | 958308Z | Domino | € 6.66 | |
| Tube | ||||
| 38 | 996438 | Tube | € 1.26 | |
| BEDRADING | ||||
| 39 | 981974 | BEDRADING | € 1.98 | |
| Terminal M4 | ||||
| 40 | 930804 | Terminal M4 | € 3.60 | |
| Tube For Cord | ||||
| 40 | 981373 | Tube For Cord | € 1.26 | |
| Terminal For Cord | ||||
| 40 | 992810 | Terminal For Cord | € 1.24 | |
| Serre Cable | ||||
| 41 | 960266 | Serre Cable | € 1.24 | |
| Cord Clip | ||||
| 41 | 981987Z | Cord Clip | € 1.26 | |
| Vis Ø4*20 | ||||
| 42 | 982095 | Vis Ø4*20 | € 1.24 | |
| Schakelaar (oud 958064z) | ||||
| 43 | 981533Z | Schakelaar (oud 958064z) | € 25.24 | |
| Interrupteur Dh38ya/h90se/h70sa For Usa | ||||
| 43 | 992891 | Interrupteur Dh38ya/h90se/h70sa For Usa | € 27.39 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 44 | 949423 | Rondelle M4 (x10) paquet de 10 | € 1.26 | |
| SUPPORT (A) | ||||
| 45 | 981986Z | SUPPORT (A) | € 25.74 | |
| Support Poignee H90sc/se | ||||
| 46 | 305634 | Support Poignee H90sc/se | € 147.02 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 47 | 949426 | Rondelle M8 (x10) Paquet de 10 | € 1.26 | |
| Épuisé | ||||
| 48 | 305632 | Épuisé | ||
| Poignee H90/h70sa | ||||
| 49 | 305631 | Poignee H90/h70sa | € 21.78 | |
| Vis Ø4x20 | ||||
| 50 | 301653 | Vis Ø4x20 | € 1.24 | |
| Puit | ||||
| 51 | 305624 | Puit | € 178.53 | |
| Logement D'axe H90sc/se | ||||
| 52 | 305598 | Logement D'axe H90sc/se | € 17.64 | |
| Logement D'axe H90sc/se | ||||
| 53 | 305623 | Logement D'axe H90sc/se | € 101.48 | |
| Amortisseur H90sc/se | ||||
| 54 | 305622 | Amortisseur H90sc/se | € 1.98 | |
| Épuisé | ||||
| 55 | 305633 | Épuisé | ||
| Support Poignee H 90sc | ||||
| 56 | 305625 | Support Poignee H 90sc | € 140.08 | |
| Vis M.10*60 | ||||
| 58 | 992851 | Vis M.10*60 | € 2.88 | |
| Gear Cover Ass'y (metallic Silver Green) (old 3056 | ||||
| 59A | 336338 | Gear Cover Ass'y (metallic Silver Green) (old 3056 | € 163.35 | |
| Vis M4*20 (paquet de 10) | ||||
| 60 | 949699 | Vis M4*20 (paquet de 10) | € 3.06 | |
| Butee H90sc/se | ||||
| 61 | 305629 | Butee H90sc/se | € 9.18 | |
| Kogellager 6204vvcmps2s | ||||
| 62 | 6204VV | Kogellager 6204vvcmps2s | € 10.98 | |
| Entretoise H90sc/se | ||||
| 63 | 305609 | Entretoise H90sc/se | € 9.18 | |
| Engrenage H90sc/se | ||||
| 64 | 305608 | Engrenage H90sc/se | € 132.99 | |
| Entretoise H90sc/se | ||||
| 65 | 305607 | Entretoise H90sc/se | € 11.16 | |
| Boulon M10*55 | ||||
| 66 | 996433 | Boulon M10*55 | € 2.52 | |
| Roulement Cr12v H90sc | ||||
| 67 | 6201VV | Roulement Cr12v H90sc | € 7.74 | |
| Engrenage | ||||
| 68 | 305605 | Engrenage | € 52.64 | |
| nd Engrenage H90sc/se | ||||
| 69 | 305604 | nd Engrenage H90sc/se | € 66.50 | |
| Clavette 4*4*10 | ||||
| 70 | 930511 | Clavette 4*4*10 | € 2.88 | |
| Vis M5*12 2.1996 For Cover Plate | ||||
| 71 | 991690 | Vis M5*12 2.1996 For Cover Plate | € 1.26 | |
| Couvercle Roulement H90sc/se | ||||
| 72 | 305600 | Couvercle Roulement H90sc/se | € 3.60 | |
| Kogellager 6203dducmav2s | ||||
| 73 | 6203DD | Kogellager 6203dducmav2s | € 9.18 | |
| Rondelle | ||||
| 74 | 992841 | Rondelle | € 1.26 | |
| Goupille Ø8*14 (10 pces) | ||||
| 75 | 949480 | Goupille Ø8*14 (10 pces) | € 3.96 | |
| Logement De Palier | ||||
| 76A | 336337 | Logement De Palier | € 156.92 | |
| Entretoise H90sc/se | ||||
| 77 | 305602 | Entretoise H90sc/se | € 24.92 | |
| Roulement H90sc/se | ||||
| 78 | 6305VV | Roulement H90sc/se | € 16.66 | |
| O'ring H90sa/se | ||||
| 79 | 992847 | O'ring H90sa/se | € 4.32 | |
| Logement De Roulement H90sc/se | ||||
| 80 | 305601 | Logement De Roulement H90sc/se | € 83.98 | |
| Vis M8*18 | ||||
| 81 | 305603 | Vis M8*18 | € 1.24 | |
| Joint H90sa/se | ||||
| 82 | 992846 | Joint H90sa/se | € 2.88 | |
| Clavette 4*4*12 | ||||
| 83 | 931008 | Clavette 4*4*12 | € 1.26 | |
| Excentrique H90sc/se | ||||
| 84 | 305606 | Excentrique H90sc/se | € 248.49 | |
| Housing Ass'y (metallic Silver Green) | ||||
| 85A | 336339 | Housing Ass'y (metallic Silver Green) | € 379.17 | |
| O'ring | ||||
| 86 | 980717 | O'ring | € 1.62 | |
| Bouchon Graisse H65sd/sb2/h90se Includ.13 | ||||
| 87 | 990945 | Bouchon Graisse H65sd/sb2/h90se Includ.13 | € 4.68 | |
| Protection Caoutchouc H90sc/se | ||||
| 88 | 992894 | Protection Caoutchouc H90sc/se | € 5.04 | |
| Vis M4*10 | ||||
| 89 | 878356 | Vis M4*10 | € 1.26 | |
| Protection Bouchon H90sc/se | ||||
| 90 | 305635 | Protection Bouchon H90sc/se | € 7.02 | |
| Bouchon Charbon H90sc/se | ||||
| 91 | 937949 | Bouchon Charbon H90sc/se | € 1.62 | |
| Charbons Auto Stop | ||||
| 92 | 999086 | Charbons Auto Stop | € 18.32 | |
| S/e Porte Balais | ||||
| 93 | 305597 | S/e Porte Balais | € 7.74 | |
| Vis M.5*8 | ||||
| 94 | 938477 | Vis M.5*8 | € 1.26 | |
| Passage De Cable H90sc/se | ||||
| 95 | 305627 | Passage De Cable H90sc/se | € 5.04 | |
| Couvercle Arriere H90sc/se | ||||
| 96 | 305630 | Couvercle Arriere H90sc/se | € 12.78 | |
| Vis M6*16 | ||||
| 97 | 990935 | Vis M6*16 | € 1.26 | |
| Ventilateur | ||||
| 98 | 996370 | Ventilateur | € 16.83 | |
| Induit 230v | ||||
| 99 | 360262E | Induit 230v | € 300.96 | |
| Induit 240v | ||||
| 99 | 360262F | Induit 240v | € 300.96 | |
| Épuisé | ||||
| 100 | 993185 | Épuisé | ||
| Rondelle | ||||
| 101 | 956764 | Rondelle | € 1.24 | |
| Fil interne | ||||
| 102 | 305798 | Fil interne | € 1.26 | |
| Baffle | ||||
| 103 | 305610 | Baffle | € 15.30 | |
| Raccord | ||||
| 104 | 945932 | Raccord | € 1.26 | |
| Veld 110-115 Volt | ||||
| 105 | 340238C | Veld 110-115 Volt | € 101.48 | |
| Inducteur H90sc/se Includ.104 | ||||
| 105 | 340238E | Inducteur H90sc/se Includ.104 | € 101.48 | |
| Rondelle | ||||
| 106 | 944954 | Rondelle | € 1.26 | |
| Couvercle Moteur H90sc/se | ||||
| 107 | 305628 | Couvercle Moteur H90sc/se | € 38.61 | |
| Bague H90sc/se | ||||
| 108 | 996437 | Bague H90sc/se | € 1.26 | |
| Vis M6*16 | ||||
| 109 | 301582 | Vis M6*16 | € 1.26 | |
| Épuisé | ||||
| 501 | 943277 | Épuisé | ||
| Épuisé | ||||
| 502 | 944459 | Épuisé | ||
| Épuisé | ||||
| 503 | 993740 | Épuisé | ||
| Épuisé | ||||
| 601 | 996372 | Épuisé | ||
| Épuisé | ||||
| 602 | 985230 | Épuisé | ||
| Épuisé | ||||
| 603 | 985231 | Épuisé | ||
| Épuisé | ||||
| 604 | 985232 | Épuisé | ||
| Épuisé | ||||
| 605 | 305880 | Épuisé | ||
| Épuisé | ||||
| 606 | 308092 | Épuisé | ||
| Épuisé | ||||
| 607 | 985233 | Épuisé | ||
| Épuisé | ||||
| 609 | 936728 | Épuisé | ||
| Vet (pot 500 Gram) | ||||
| 610 | 980927 | Vet (pot 500 Gram) | € 87.62 | |
