Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NR50AK'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

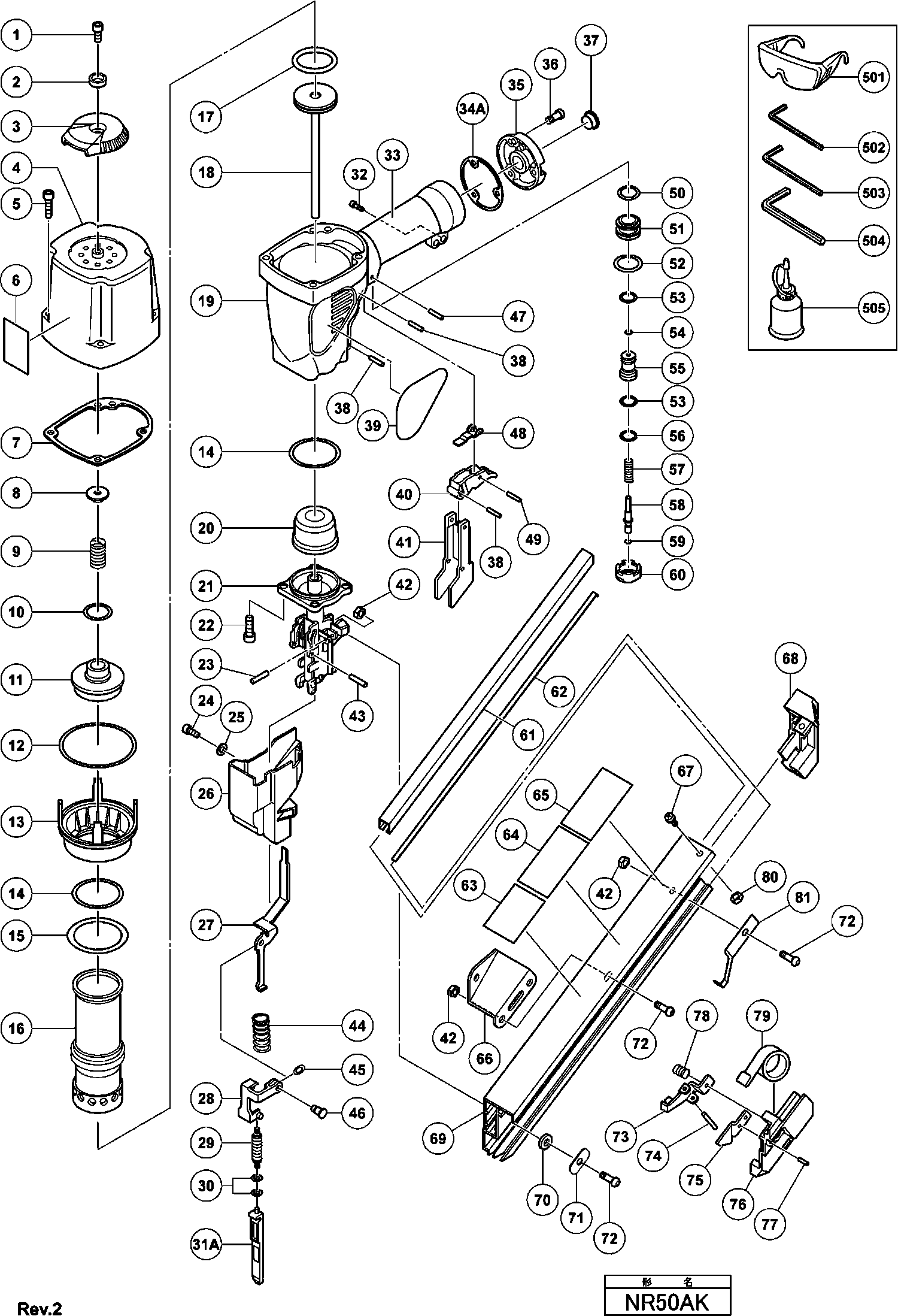

Dessins des Hikoki NR50AK
Liste de pièces de rechange des Hikoki NR50AK
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis M6x12 (paquet de 10) | ||||
| 1 | 949657@1417 | 3.00 | 3.60 | |
| Plaque (1) | ||||
| 2 | 880515@1417 | 5.85 | 7.02 | |
| Top Cover | ||||
| 3 | 884332@1417 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 4 | 883451@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 5 | 949822@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 6 | 881128@1417 | |||
| Pakking B) | ||||
| 7 | 883452@1417 | 1.80 | 2.16 | |
| Head Bumper | ||||
| 8 | 882914@1417 | 6.60 | 7.92 | |
| Head Valve Spring | ||||
| 9 | 882913@1417 | 6.75 | 8.10 | |
| O-ring (i.d.20.8) | ||||
| 10 | 883992@1417 | 1.65 | 1.98 | |
| Hoofdklep (oud 882912) | ||||
| 11 | 882927@1417 | 14.10 | 16.92 | |
| O-ring | ||||
| 12 | 878863@1417 | 2.40 | 2.88 | |
| Cylinder Plate | ||||
| 13 | 882910@1417 | 6.45 | 7.74 | |
| O Ring H 25pv | ||||
| 14 | 882874@1417 | 1.65 | 1.98 | |
| Joint | ||||
| 15 | 877368@1417 | 1.95 | 2.34 | |
| Cylinder (oud 883450) | ||||
| 16 | 883989@1417 | 50.46 | 60.56 | |
| O-ring I.d. 37 | ||||
| 17 | 883431@1417 | 1.65 | 1.98 | |
| Piston (h) | ||||
| 18 | 883471@1417 | 132.83 | 159.39 | |
| Pas d'informations disponibles, non commandable | ||||
| 19 | 885516@1417 | |||
| Piston Bumper | ||||
| 20 | 883432@1417 | 14.03 | 16.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 21 | 885509@1417 | |||
| Nylock High Tension Bout M6x20 | ||||
| 22 | 880675@1417 | 4.05 | 4.86 | |
| Goupille Vtp 18/13 | ||||
| 23 | 949535@1417 | 2.10 | 2.52 | |
| NYLOCK HEX.SOCKET HD.BOLT M4X8 | ||||
| 24 | 878614@1417 | 1.04 | 1.24 | |
| Rondelle | ||||
| 25 | 962569@1417 | 1.05 | 1.26 | |
| Carter Protection (1) | ||||
| 26 | 885515@1417 | 6.30 | 7.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 27 | 883445@1417 | |||
| Pushing Lever (b) | ||||
| 28 | 883444@1417 | 21.04 | 25.24 | |
| Ressort (1) | ||||
| 29 | 883470@1417 | 1.65 | 1.98 | |
| Joint | ||||
| 30 | 874436@1417 | 1.05 | 1.26 | |
| Pushing Lever (a) (oud 883443) | ||||
| 31A | 883635@1417 | 19.39 | 23.26 | |
| Vis Ø 4*10 Vb16y | ||||
| 32 | 880474@1417 | 1.05 | 1.26 | |
| Pakking B) | ||||
| 34A | 883309@1417 | 4.80 | 5.76 | |
| Chapeau (1) | ||||
| 35 | 881949@1417 | 4.80 | 5.76 | |
| Vis M5x16 (paquet de 10) | ||||
| 36 | 949821@1417 | 2.55 | 3.06 | |
| Bouchon | ||||
| 37 | 872035@1417 | 1.04 | 1.24 | |
| Goupille Nv65ac | ||||
| 38 | 949865@1417 | 2.55 | 3.06 | |
| Gachette (1) | ||||
| 40 | 882894@1417 | 3.30 | 3.96 | |
| Pushing Lever Guide | ||||
| 41 | 883455@1417 | 3.30 | 3.96 | |
| Ecrou Plastique Nr 83aa | ||||
| 42 | 963837@1417 | 1.05 | 1.26 | |
| Broche | ||||
| 43 | 883438@1417 | 1.65 | 1.98 | |
| Pushing Lever Spring | ||||
| 44 | 883446@1417 | 1.65 | 1.98 | |
| O Ring (1ap-3) | ||||
| 45 | 873093@1417 | 1.05 | 1.26 | |
| Pin (a) | ||||
| 46 | 883448@1417 | 3.30 | 3.96 | |
| Rol Pin D3x22 (10 Stuks) | ||||
| 47 | 949864@1417 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 48 | 883454@1417 | |||
| Rol Pin D2.5x16 | ||||
| 49 | 881951@1417 | 1.80 | 2.16 | |
| HEAD VALVE O-RING (I.D.16.8) | ||||
| 50 | 877699@1417 | 1.05 | 1.26 | |
| Valve Bushing (b) | ||||
| 51 | 878881@1417 | 39.74 | 47.68 | |
| O Ring (s-18) | ||||
| 52 | 878885@1417 | 1.05 | 1.26 | |
| O-RING (I.D. 8.8) | ||||
| 53 | 878925@1417 | 1.05 | 1.26 | |
| O-RING (S-4) | ||||
| 54 | 981317@1417 | 1.05 | 1.26 | |
| Valve Nv65ad2/50ah | ||||
| 55 | 880672@1417 | 32.18 | 38.61 | |
| O-RING (I.D.11) | ||||
| 56 | 878887@1417 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 57 | 883453@1417 | |||
| Plongeur Nv65ad2/50ah | ||||
| 58 | 880673@1417 | 14.71 | 17.66 | |
| O-RING (I.D.1.8) | ||||
| 59 | 878888@1417 | 1.05 | 1.26 | |
| Valve Bushing (a) | ||||
| 60 | 882920@1417 | 29.56 | 35.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 61 | 885511@1417 | |||
| Nail Plate | ||||
| 62 | 885512@1417 | 7.65 | 9.18 | |
| Plus disponible, pas de remplacement | ||||
| 63 | 878183@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 64 | 883466@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 66 | 883464@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 67 | 881772@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 68 | 885513@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 69 | 885510@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 70 | 883434@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 71 | 883435@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 72 | 878647@1417 | |||
| Plaat Voor Toevoermechanisme | ||||
| 73 | 883437@1417 | 3.30 | 3.96 | |
| Broche | ||||
| 74 | 883438@1417 | 1.65 | 1.98 | |
| Stopknop | ||||
| 75 | 883439@1417 | 1.65 | 1.98 | |
| Spijkervoeding | ||||
| 76 | 883436@1417 | 6.45 | 7.74 | |
| Goupille Nv65ac | ||||
| 77 | 949776@1417 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 78 | 883441@1417 | |||
| Ressort A Lame | ||||
| 79 | 883440@1417 | 8.40 | 10.08 | |
| Ecrou Plastique M5 | ||||
| 80 | 877371@1417 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 81 | 883463@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501 | 875769@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 943277@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 944459@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 877153@1417 | |||
| Grippe Nv90ab | ||||
| 601 | 881768@1417 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 602A | 888213@1417 | |||
