Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NV83A2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

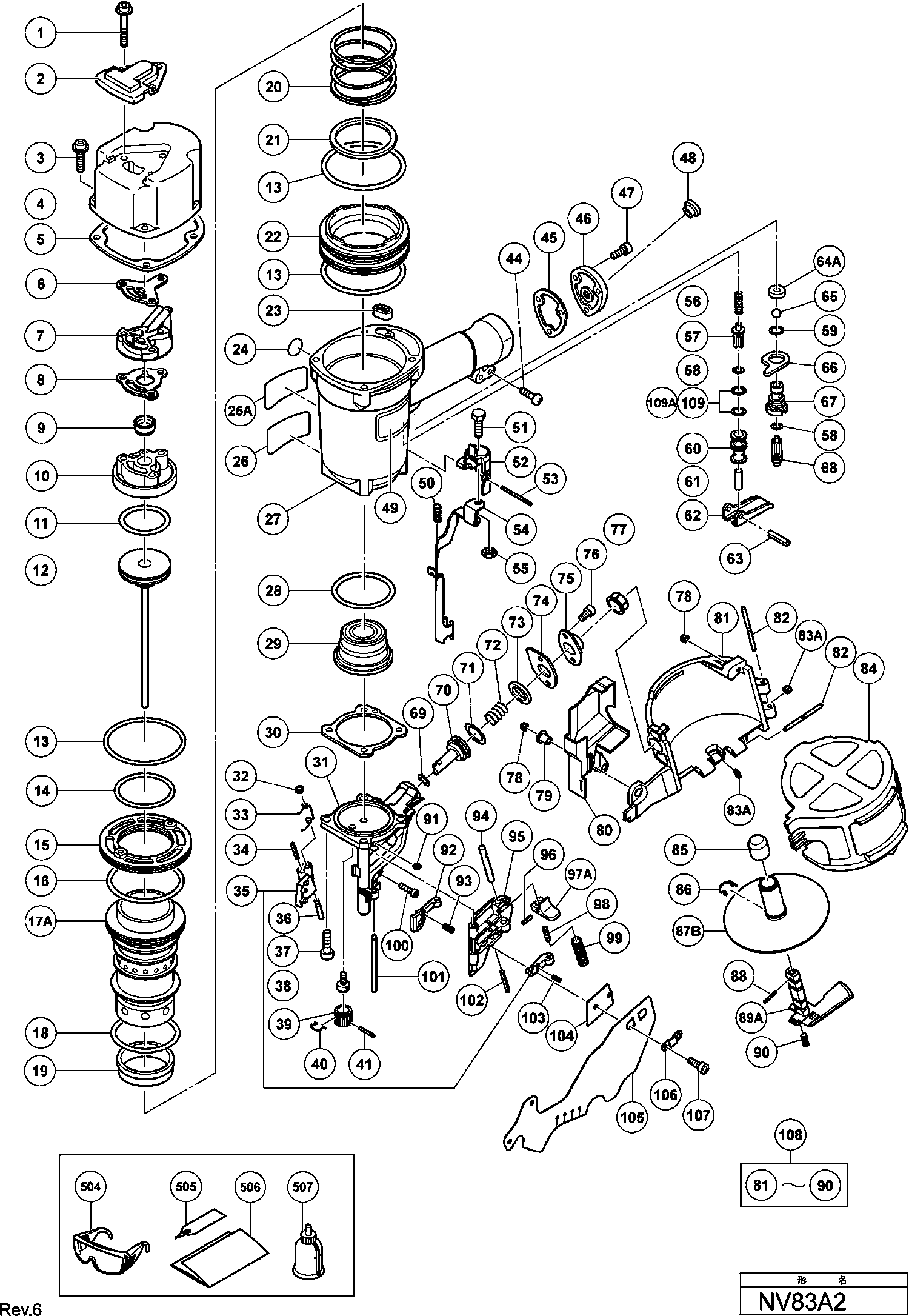

Dessins des Hikoki NV83A2
Liste de pièces de rechange des Hikoki NV83A2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis Ø6*45 Nr83aa2 | ||||
| 1 | 883509@1417 | 3.30 | 3.96 | |
| Plaque De Recouvrement | ||||
| 2 | 877330@1417 | 3.90 | 4.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 3 | 883507@1417 | |||
| Uitlaatkap (oud 877384) | ||||
| 4 | 877324@1417 | 75.76 | 90.92 | |
| Joint | ||||
| 5 | 877325@1417 | 4.50 | 5.40 | |
| Joint | ||||
| 6 | 877329@1417 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 877328@1417 | |||
| Joint | ||||
| 8 | 877854@1417 | 2.40 | 2.88 | |
| Valve | ||||
| 9 | 878417@1417 | 5.85 | 7.02 | |
| Logement De Piston Nv65ac | ||||
| 10 | 877852@1417 | 35.06 | 42.08 | |
| Joint | ||||
| 11 | 877368@1417 | 1.95 | 2.34 | |
| Piston Nv 83a | ||||
| 12 | 878428@1417 | 111.93 | 134.31 | |
| Joint | ||||
| 13 | 877316@1417 | 2.55 | 3.06 | |
| Joint | ||||
| 14 | 877312@1417 | 1.95 | 2.34 | |
| Cylinder Plate | ||||
| 15 | 877318@1417 | 20.49 | 24.58 | |
| Joint | ||||
| 16 | 877313@1417 | 1.95 | 2.34 | |
| Cylinder (oud 877810) | ||||
| 17A | 884068@1417 | 49.64 | 59.56 | |
| Joint | ||||
| 18 | 877314@1417 | 1.95 | 2.34 | |
| Cylinder Ring | ||||
| 19 | 877317@1417 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 20 | 877321@1417 | |||
| Bague | ||||
| 21 | 877322@1417 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 22 | 877310@1417 | |||
| Joint | ||||
| 23 | 877327@1417 | 1.05 | 1.26 | |
| Warning Label (a) | ||||
| 24 | 883513@1417 | 1.65 | 1.98 | |
| Waarschuwings Label | ||||
| 25A | 884070@1417 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 26 | 878183@1417 | |||
| Body (b) | ||||
| 27 | 884040@1417 | 98.59 | 118.30 | |
| Joint | ||||
| 28 | 877315@1417 | 1.95 | 2.34 | |
| Amortisseur Piston | ||||
| 29 | 883511@1417 | 14.03 | 16.83 | |
| Joint | ||||
| 30 | 877334@1417 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 31 | 884020@1417 | |||
| Joint | ||||
| 32 | 877826@1417 | 2.55 | 3.06 | |
| Resort Nv65ac | ||||
| 33 | 877851@1417 | 3.00 | 3.60 | |
| Goupille | ||||
| 34 | 949496@1417 | 1.65 | 1.98 | |
| Guide Nv65ac | ||||
| 35 | 877856@1417 | 43.86 | 52.64 | |
| Axe Nv 65ac | ||||
| 36 | 877825@1417 | 9.60 | 11.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 37 | 883492@1417 | |||
| Adjuster Bolt | ||||
| 38 | 884030@1417 | 5.10 | 6.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 39 | 884029@1417 | |||
| Rachet Spring (a) | ||||
| 40 | 884031@1417 | 1.80 | 2.16 | |
| Rol Pin D2.5x18 (10 Stuks) | ||||
| 41 | 949863@1417 | 1.80 | 2.16 | |
| Vis M5x25 (paquet de 10) | ||||
| 44 | 949243@1417 | 1.35 | 1.62 | |
| Joint Nv65ac | ||||
| 45 | 877331@1417 | 1.05 | 1.26 | |
| Couvercle Nv65ac | ||||
| 46 | 878311@1417 | 10.65 | 12.78 | |
| Hex.socket Hd.bolt M5x18 (10 Pcs) | ||||
| 47 | 949658@1417 | 1.80 | 2.16 | |
| Bouchon | ||||
| 48 | 872035@1417 | 1.04 | 1.24 | |
| Ressort | ||||
| 50 | 877365@1417 | 1.95 | 2.34 | |
| Ressort | ||||
| 50 | 878423@1417 | 1.05 | 1.26 | |
| Boulon | ||||
| 51 | 875650@1417 | 1.05 | 1.26 | |
| Valve Guard | ||||
| 52 | 884027@1417 | 3.45 | 4.14 | |
| Rol Pin D3x45 (10 Stuks) | ||||
| 53 | 884025@1417 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | 884026@1417 | |||
| MOER M5 (10 STUKS) (OUD 949555Z | ||||
| 55 | 949555@1417 | 1.05 | 1.26 | |
| Ressort | ||||
| 56 | 875643@1417 | 1.05 | 1.26 | |
| Plunger | ||||
| 57 | 884039@1417 | 25.58 | 30.69 | |
| Joint Torique | ||||
| 58 | 874820@1417 | 1.65 | 1.98 | |
| Joint | ||||
| 59 | 875638@1417 | 1.65 | 1.98 | |
| Fourreau De Valve Nv65ac | ||||
| 60 | 878266@1417 | 16.50 | 19.80 | |
| Plongeur Nv65ac | ||||
| 61 | 875642@1417 | 8.70 | 10.44 | |
| Gachette | ||||
| 62 | 876203@1417 | 2.55 | 3.06 | |
| Goupille | ||||
| 63 | 949866@1417 | 3.60 | 4.32 | |
| Afsluitpakking | ||||
| 64A | 888151@1417 | 1.04 | 1.24 | |
| Bille Plastique | ||||
| 65 | 875645@1417 | 3.90 | 4.68 | |
| Plaque | ||||
| 66 | 875644@1417 | 1.05 | 1.26 | |
| Fourreau De Valve | ||||
| 67 | 877335@1417 | 12.60 | 15.12 | |
| Plongeur | ||||
| 68 | 878121@1417 | 1.65 | 1.98 | |
| O Ring (p-9) | ||||
| 69 | 872645@1417 | 1.65 | 1.98 | |
| Feed Piston | ||||
| 70 | 877709@1417 | 17.33 | 20.79 | |
| O-ring Dh-14v | ||||
| 71 | 876796@1417 | 1.05 | 1.26 | |
| Ressort | ||||
| 72 | 877144@1417 | 1.65 | 1.98 | |
| Amortisseur | ||||
| 73 | 877711@1417 | 1.95 | 2.34 | |
| Joint Nv65ac | ||||
| 74 | 877827@1417 | 1.65 | 1.98 | |
| Couvercle Nv65ac | ||||
| 75 | 877713@1417 | 2.55 | 3.06 | |
| Seal Lock Hd. Inbusbout M5x10 | ||||
| 76 | 877839@1417 | 1.05 | 1.26 | |
| Magazine Bushing | ||||
| 77 | 878305@1417 | 1.04 | 1.24 | |
| Ecrou Plastique M5 | ||||
| 78 | 877371@1417 | 1.05 | 1.26 | |
| Douille (1) | ||||
| 79 | 882907@1417 | 3.30 | 3.96 | |
| Plus disponible, pas de remplacement | ||||
| 80 | 884028@1417 | |||
| Recharge | ||||
| 81 | 884033@1417 | 16.09 | 19.30 | |
| Broche | ||||
| 82 | 883111@1417 | 9.75 | 11.70 | |
| Joint | ||||
| 83A | 877826@1417 | 2.55 | 3.06 | |
| Magazine Cover | ||||
| 84 | 884034@1417 | 12.90 | 15.48 | |
| Holder Cap | ||||
| 85 | 884038@1417 | 1.65 | 1.98 | |
| Ratchet Spring | ||||
| 86 | 884037@1417 | 3.30 | 3.96 | |
| Nagelhouder Set (oud 884036) | ||||
| 87A | 884078@1417 | 7.95 | 9.54 | |
| Rol Pin D2.5x18 (10 Stuks) | ||||
| 88 | 949863@1417 | 1.80 | 2.16 | |
| Schacht (oud 884035) | ||||
| 89A | 884079@1417 | 4.35 | 5.22 | |
| Ressort (1) | ||||
| 90 | 881826@1417 | 1.05 | 1.26 | |
| Bague Nv90ab | ||||
| 91 | 880319@1417 | 1.65 | 1.98 | |
| Stoppeur Nv 83a | ||||
| 92 | 878401@1417 | 22.83 | 27.39 | |
| Ressort Nv65ac | ||||
| 93 | 877468@1417 | 1.05 | 1.26 | |
| Lock Shaft | ||||
| 94 | 877820@1417 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 95 | 884021@1417 | |||
| Goupille Nv65ac | ||||
| 96 | 949776@1417 | 2.40 | 2.88 | |
| Guide Lock | ||||
| 97A | 326774@1417 | 7.05 | 8.46 | |
| Ressort (1) | ||||
| 98 | 877372@1417 | 2.40 | 2.88 | |
| Ressort (1) | ||||
| 99 | 878425@1417 | 2.40 | 2.88 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 100 | 949757@1417 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 101 | 884024@1417 | |||
| Goupille Nv65ac | ||||
| 102 | 949865@1417 | 2.55 | 3.06 | |
| Ressort Nv65ac | ||||
| 103 | 876681@1417 | 1.65 | 1.98 | |
| Plaque Nv65ac | ||||
| 104 | 877469@1417 | 1.05 | 1.26 | |
| Couvercle (1) | ||||
| 105 | 884023@1417 | 1.50 | 1.80 | |
| Plaque (1) | ||||
| 106 | 884022@1417 | 1.65 | 1.98 | |
| Vis Nt 45a | ||||
| 107 | 877838@1417 | 1.05 | 1.26 | |
| Magazijn Kompleet | ||||
| 108 | 884032@1417 | 42.49 | 50.98 | |
| Joint | ||||
| 109 | 875638@1417 | 1.65 | 1.98 | |
| O-ring (i.d.10.7) | ||||
| 109A | 884112@1417 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 504 | 875769@1417 | |||
| Caution Tag | ||||
| 505 | 882413@1417 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 506 | 882414@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 877153@1417 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 876762@1417 | |||
| Grippe Nv90ab | ||||
| 603 | 881768@1417 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 604A | 888213@1417 | |||
