Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TCS27EPA'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Hikoki TCS27EPA

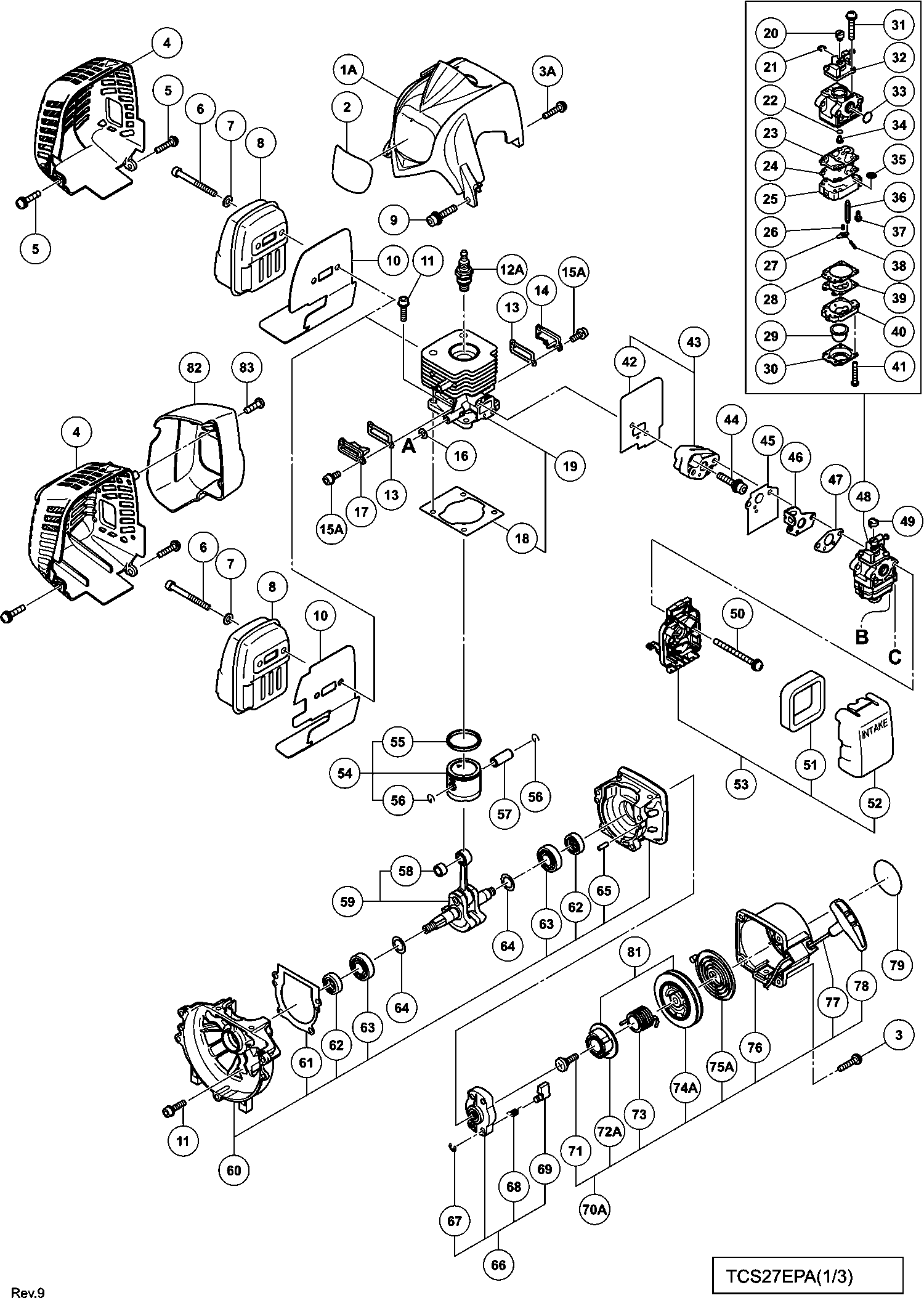

Dessins techniques 1

Liste de pièces de rechange des Hikoki TCS27EPA

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Cilinder Afdekkap
1A 6697921@1417 6.10 7.32
Tanaka Label New
2 6696339@1417 1.20 1.44
Screw M4 (black)
3A 6699780@1417 1.04 1.24
Muffler Cover Since 11 2013 (old 6698494)
4 6600336@1417 6.45 7.74
Knaldemper Afdekkap
4 6698493@1417 4.20 5.04
Screw 5x16/ps (old 994-15050-162)
5 6695386@1417 1.15 1.38
Hex. Hole Bolt M6x55 (old 990-51060-553/6696819)
6 6684638@1417 2.15 2.58
Hex.hole Bolt 6x65 (old 990-51060-653)
6 6695067@1417 1.15 1.38
Bague
7 6684639@1417 2.15 2.58
Uitlaat
8 6698477@1417 11.85 14.22
Uitlaat (b)
8 6600461@1417 7.50 9.00
Seal Lock Hex. Socket Hd. Bolt M5x30
9 6698950@1417 1.20 1.44
Hitteschild
10 6600324@1417 1.35 1.62
Hex. Hole Bolt M5x20/s (old 994-61050-205/305583/6
11 6695491@1417 1.15 1.38
Bougie Bmr7a
12A 6699316@1417 8.91 10.70
Bougie (oud 6685052)
12A 6699322@1417 2.48 2.97
Cover Packing
13 6697684@1417 1.04 1.24
Uitlaatgas Ventiel Deksel (a)
14 6698484@1417 2.10 2.52
Hex. Hole Bolt M4x12/s (old 994-61040-124)
15A 6684595@1417 2.15 2.58
Ring (old 182-0186a-20)
16 6684600@1417 2.15 2.58
Uitlaatgas Ventiel Deksel (b)
17 6698485@1417 2.10 2.52
Cilinder Pakking
18 6697681@1417 1.04 1.24
Cylinder Set Pn
19 6697679@1417 33.58 40.29
Swivel (oud 539-25120-20)
20 6684697@1417 6.44 7.72
Stop Ring (oud 489-25100-20)
21 6684696@1417 2.15 2.58
O-RING (OUD 550-25100-20)
22 6684695@1417 4.29 5.14
Pump Gasket (old 577-25292-20 & 6696321)
23 6684692@1417 29.19 35.02
Pump Diaphragm (old 576-25100-20 & 6696325)
24 6684693@1417 8.58 10.29
Pump Body
25 6699942@1417 14.38 17.25
Metealing Lever Spring
26 6696323@1417 4.63 5.55
Control Lever (old 473-25001-20)
27 6685217@1417 3.30 3.96
Diaphragm Gasket (oud 475-25153-20)
28 6684691@1417 8.58 10.29
Priming Body (oud 447-25108-20)
29 6684689@1417 6.44 7.72
Diaphragm Cover (oud 476-25151-20)
30 6684688@1417 8.58 10.29
Throttle Set Screw (old 548-25140-20)
31 6684698@1417 4.29 5.14
Throttle Valve Comp. (old 488-25145-80)
32 6684883@1417 18.75 22.50
Pas d'informations disponibles, non commandable
33 6695670@1417
Main Jet #32
34 6699943@1417 5.11 6.14
Inlet Screen (oud 578-25007-20)
35 6684700@1417 4.29 5.14
Needle Valve (old 603-25012-20)
36 6685215@1417 5.28 6.33
Plus disponible, pas de remplacement
37 6691305@1417
Hinge Pin (old 605-25001-20)
38 6685219@1417 1.15 1.38
Metering Diaphragm (old 474-25601-20)
39 6684690@1417 18.00 21.60
Priming Pump Comp. (oud 442-25151-80)
40 6684687@1417 16.34 19.60
Set Screw (old 548-25151-20 & 6696324)
41 6684699@1417 2.15 2.58
Intake Packing
42 6697691@1417 1.04 1.24
Carburetor Insulator Set Pn
43 6698954@1417 4.45 5.34
Seal Lock Hex. Socket Bolt M5x25 (w/washers)
44 6698844@1417 1.20 1.44
Carburetor Gasket (old 402-0656a-20)
45 6684616@1417 2.15 2.58
Throttle Wire Fixing Plate (old 878-06620-20)
46 6684629@1417 4.29 5.14
CARBURETOR GASKET (OLD 402-0602K-21/6689836)
47 6684615@1417 2.15 2.58
Carburetor Ass'y
48 6698960@1417 40.24 48.28
Pas d'informations disponibles, non commandable
49 6684628@1417
Plus Screw 5x60ws (old 994-16050-601)
50 6695431@1417 1.15 1.38
Élément de filtre à air
51 6690347@1417 4.45 5.34
Air Cleaner Cap (old 424-00025-20)
52 6690139@1417 4.45 5.34
Filtre à Air
53 6698961@1417 5.45 6.54
Piston Set Pn
54 6697683@1417 11.05 13.26
Piston Ring (old 041-01700-20)
55 6686121@1417 4.45 5.34
Piston Pin Circlip (old 039-00601-20)
56 6684590@1417 2.15 2.58
Goupille
57 6684591@1417 4.29 5.14
Needle Bearing Hk0810b (old 999-62081-277)
58 6695590@1417 3.30 3.96
Crank Shaft Ass'y
59 6698969@1417 21.78 26.13
Crank Case Ass'y
60 6697687@1417 25.11 30.14
Crank Case Packing
61 6697688@1417 1.04 1.24
Olie Keerring
62 6684607@1417 4.29 5.14
Roulement à billes
63 6684608@1417 3.80 4.56
Crank Shaft Washer
64 6697685@1417 1.04 1.24
Knock Pin 4x12 (old 999-05041-203)
65 6695521@1417 1.15 1.38
Starter Pulley Ass'y (old 798-0651h-90)
66 6684681@1417 13.20 15.84
D4e Retaining Ring (old 993-55040-001)
67 6685101@1417 1.15 1.38
Starter Pawl Spring (old 790-06097-20)
68 6684684@1417 4.29 5.14
Starter Pawl (old 788-0651h-20)
69 6684685@1417 4.29 5.14
Pas d'informations disponibles, non commandable
70A 6699995@1417
SET SCREW (OLD 839-03045-20)
71 6684679@1417 2.15 2.58
Cam Plate
72A 6699996@1417 2.55 3.06
Dumper Spring (old 758-0651h-20)
73 6684677@1417 8.58 10.29
Starter Rope Reel
74A 6699997@1417 8.41 10.10
Recoil Spring (old 780-06097-20/6697591)
75A 6684675@1417 11.55 13.86
Recoil Starter Body Comp. (old 772-07350-80)
76 6684673@1417 19.06 22.88
Starthendel
78 6684680@1417 2.15 2.58
Cam Plate Ass'y
81 6699691@1417 6.10 7.32
Muffler Rear Cover
82 6600335@1417 8.55 10.26
Tapping Screw D4 Since 11 2013
83 6600332@1417 1.04 1.24
Tapping Screw D4
101 6697190@1417 1.04 1.24
Handle (b)
102 6696487@1417 3.45 4.14
Lock Lever
103 6696490@1417 1.04 1.24
Levier (1)
104 6696488@1417 1.04 1.24
Ressort (1)
105 6698819@1417 1.04 1.24
STOP SWITCH (OLD 170-04063-80)
106 6685239@1417 3.30 3.96
Stop Switch Cord
107 6698820@1417 2.80 3.36
Protection Tube
108 6698822@1417 1.04 1.24
Throttle Wire
109 6698821@1417 4.13 4.95
Handle (a)
110 6696486@1417 3.45 4.14
Hex. Hole Bolt M5x12/s (old 994-61050-124)
111 6684667@1417 2.15 2.58
Hex. Hole Bolt M5x25/s (old 994-16050-252/790275)
112 6684709@1417 2.15 2.58
Caoutchouc anti-vibrateur
113 6684666@1417 4.29 5.14
Pipe Holder (a)
114 6698643@1417 2.10 2.52
Pipe Holder (b)
115 6698644@1417 2.10 2.52
Caoutchouc anti-vibrateur
116 6684665@1417 4.29 5.14
Stop Ring C-12 Outer
117 6684664@1417 2.15 2.58
Ventilatorhuis (oud 6698486)
118A 6697922@1417 11.71 14.06
Clutch Drum Comp. (old 289-52200-80)
119 6684663@1417 19.06 22.88
Step Bolt (old 357-00601-20)
120 6689627@1417 1.15 1.38
Bague
121 6684648@1417 2.15 2.58
Clutch Plate A (old 348-0602r-20)
122 6689528@1417 1.15 1.38
Clutch Set
123 6697655@1417 6.76 8.12
Pas d'informations disponibles, non commandable
124 6697619@1417
Nut M8 (old 991-01080-011/327325/332299/726603)
125 6684612@1417 2.15 2.58
Ring M8 (old 992-01080-011)
126 6684611@1417 2.15 2.58
Hex. Hole Bolt 4x18ws (old 994-64040-185)
127 6695508@1417 1.15 1.38
Bobine
128 6698492@1417 22.83 27.39
Earth Cord
130 6699940@1417 2.15 2.58
Clip
131 6699939@1417 1.98 2.37
Flensmoer M4
132 6699938@1417 1.04 1.24
Pas d'informations disponibles, non commandable
133 6696833@1417
Cord
134 6698964@1417 1.98 2.37
Cord
135 6697690@1417 1.98 2.37
Magneto Rotor
136 6698396@1417 8.70 10.44
Fuel Pipe Ass'y (oud 223-0097a-90)
137 6684618@1417 4.29 5.14
Fuel Pipe 3x5x80 (oud 700-03005-08)
138 6684880@1417 2.15 2.58
Plus disponible, pas de remplacement
139A 6698402@1417
Pas d'informations disponibles, non commandable
140 6684625@1417
Return Grommet (old 6684627)
141A 6697846@1417 1.04 1.24
Entretoise (1)
142 6698496@1417 1.05 1.26
Resevoir
143A 6600317@1417 7.95 9.54
Stand (old 940-07350-20)
144 6694787@1417 3.30 3.96
Flange Bolt
145 6696557@1417 1.05 1.26
Pas d'informations disponibles, non commandable
146 6684620@1417
Clip.6.3 Dia. (old 680-00731-20)
147 6684619@1417 2.15 2.58
Bout L27.8
148 6698991@1417 1.20 1.44
Loop Handle Ass'y Anti-vib. (old 500-37286-90)
161 6696088@1417 14.35 17.22
Handle Grip (old 503-3738e-20)
162 6691098@1417 6.44 7.72
Hex.nut 6 (old 6684792/991-01060-041/790444)
163 6684835@1417 2.15 2.58
Bague
164 6689681@1417 1.15 1.38
Tapping Screw 5x20 (old 993-11052-012)
165 6695255@1417 1.15 1.38
Cap (a)
166 6698515@1417 2.10 2.52
Level Mark (old 923-33700-20)
167 6684851@1417 2.15 2.58
Level Mark(old 923-3738f-20)
169 6684852@1417 2.15 2.58
Main Pipe Comp.
170A 6699654@1417 48.25 57.90
Drive Shaft 1829l (old 343-32346-20)
171 6689443@1417 17.55 21.06
Lifting Metal Ass'y (old 335-37526-90)
172 6689277@1417 3.30 3.96
Handle Bracket A (old 506-37300-20)
173 6691134@1417 2.31 2.78
Bolt 6x43/p (black) (old 994-23060-432)
174 6684838@1417 2.15 2.58
Oil Adjustment Mark (old 922-32345-20)
175 6694578@1417 1.15 1.38
Olie Tank Omhulsel
176 6686138@1417 2.31 2.78
Oil Tank Gasket (old 6690084)
177 6699567@1417 2.15 2.58
O-ring P-5 (old 999-67005-000/6698965)
178 6695661@1417 1.15 1.38
Push Nut
179 6695239@1417 1.15 1.38
Step Bolt A (old 382-32304-20)
180 6689757@1417 4.45 5.34
Oil Pump Comp. (old 071-32344-80)
181 6686487@1417 17.09 20.50
Pas d'informations disponibles, non commandable
182 6698965@1417
O-ring 1.4 (old 999-67001-413)
183 6695656@1417 1.15 1.38
Bague
184 6695187@1417 1.15 1.38
Oil Pump Spring (old 449-32304-20)
185 6690381@1417 1.15 1.38
Oil Pump Piston Comp. (old 073-32304-81/6686607)
186 6686608@1417 2.31 2.78
O-ring P-15
187 6698966@1417 1.04 1.24
Oil Tank Cap Ass'y (old 624-32304-92)
188 6692050@1417 12.05 14.46
Pas d'informations disponibles, non commandable
189 6695458@1417
Hex. Hole Bolt 5x22/s (old 994-61050-224)
190 6695492@1417 1.15 1.38
Pignon (1)
192 6698967@1417 14.19 17.02
Roulement à billes
193 6684734@1417 8.58 10.29
Roulement à billes
194 6684735@1417 8.58 10.29
Stop Ring C-9, Outer (old 993-50009-002)
195 6695281@1417 1.15 1.38
Stop Ring C-24.inner (old 993-51024-002)
196 6684732@1417 2.15 2.58
Bague
197 6693248@1417 1.15 1.38
Hex. Hole Bolt 5x10 (old 990-51050-103)
198 6695042@1417 1.15 1.38
Roulement à billes
199 6695568@1417 5.61 6.74
Cam (old 452-32344-20)
200 6690428@1417 1.15 1.38
Roue Dentee (1)
201 6698968@1417 18.45 22.14
Roulement à billes
202 6697603@1417 4.63 5.55
Stop Ring C-28.inner (old 993-51028-002)
203 6684741@1417 2.15 2.58
Collar (old 031-32344-20)
204 6685962@1417 3.30 3.96
Sprocket Comp.,3/8"(old 319-32304-80)
205 6689117@1417 36.15 43.38
Ecrou de bride
206 6695170@1417 1.15 1.38
Side Cover Comp. (old 039-32304-80)
207 6686038@1417 5.11 6.14
Small Screw 4x12ws (old 994-16040-126)
209 6695403@1417 1.15 1.38
Filter Ass'y (old 486-32345-90)
211 6690913@1417 2.31 2.78
Oil Filter (old 487-32345-20)
212 6690917@1417 1.15 1.38
Bague
213 6684661@1417 2.15 2.58
Fuel Pipe 3x5x60 (old 700-53005-06)
214 6692414@1417 1.15 1.38
Fuel Pipe 3x5x75 (old 700-53005-07)
215 6692415@1417 1.15 1.38
Banjo, Oil Pump (old 082-32304-20)
216 6686637@1417 1.15 1.38
Oil Pump Adjuster (old 501-32304-21)
217 6691066@1417 4.45 5.34
Stop Ring E-6 (old 993-55060-001)
218 6695311@1417 1.15 1.38
Oil Mark (old 921-32345-20)
219 6694576@1417 1.15 1.38
Case (old 019-32304-22)
220 6685793@1417 14.35 17.22
Chian Tensioner Ass'y (old 116-32304-90)
221 6687063@1417 4.45 5.34
Chain Bar Tightening Bolt (old 101-32344-21)
222 6686803@1417 4.45 5.34
Guide Plate (old 6690726)
223 6697596@1417 3.30 3.96
Chain Bar Knock Pin (old 122-32344-21)
224 6687130@1417 4.45 5.34
Pas d'informations disponibles, non commandable
225A 6699679@1417
Pas d'informations disponibles, non commandable
226 6686875@1417
Chain Bar Clamp Nut (old 121-32600-20)
227 6687105@1417 1.15 1.38
Combi Box Spanner 13x19 Minus (old 883-32600-20)
501 6693809@1417 4.45 5.34
Pas d'informations disponibles, non commandable
502 6684766@1417
Pas d'informations disponibles, non commandable
503 6684813@1417
Chain Cover 10" (old 941-32333-20)
504 6694796@1417 6.28 7.53
Pas d'informations disponibles, non commandable
505 6692867@1417

Votre panier contient 0 de produits.
