Dessins techniques et pièces de rechange Hikoki TCS40EA
Type exact:
TCS40EA
TCS40EA

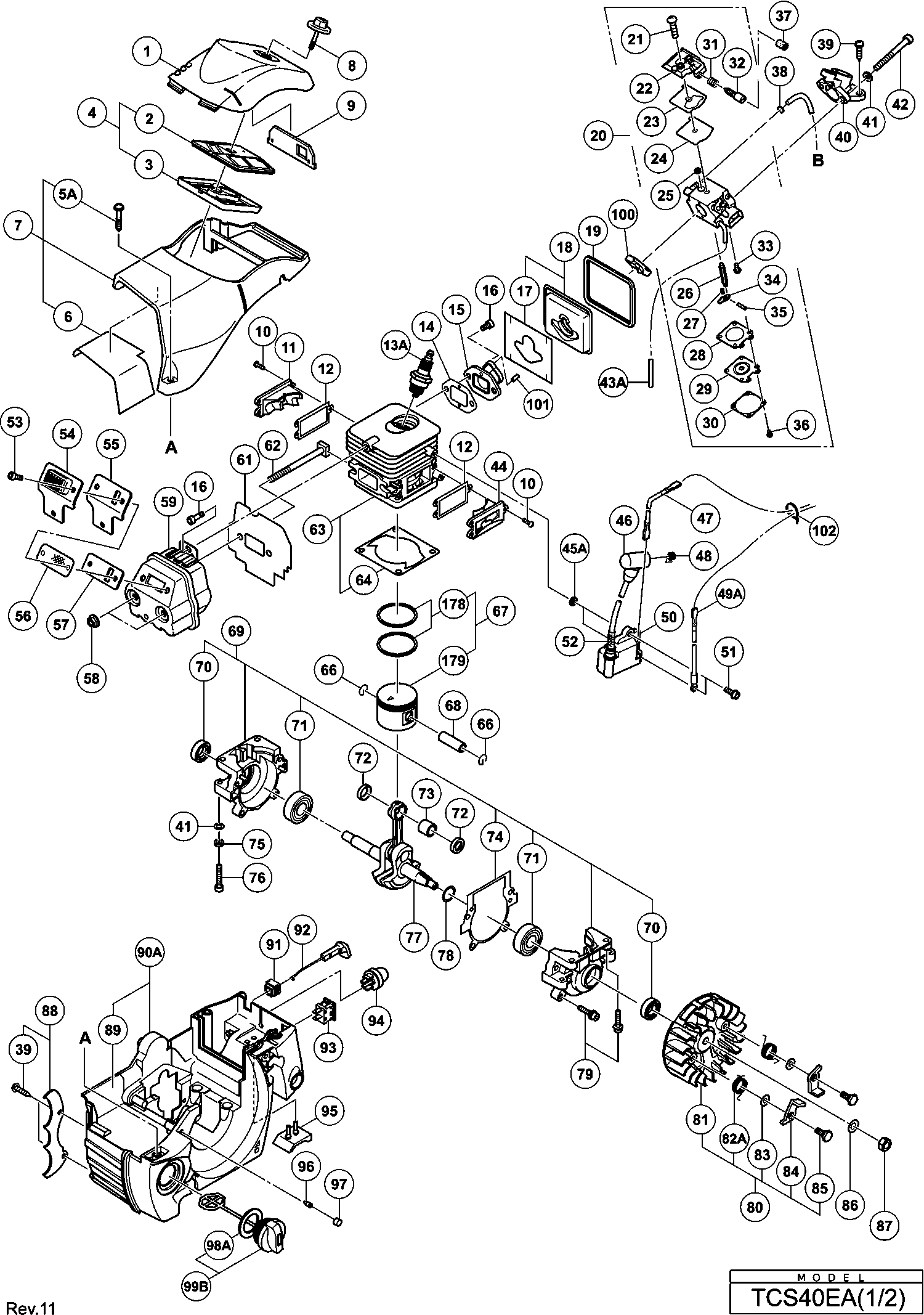

Dessins des HIKOKI TCS40EA
Liste de pièces de rechange des HIKOKI TCS40EA
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Luchtfilterkap | ||||
| 1 | 6698424 | Luchtfilterkap | € 5.04 | |
| Luchtfilter Element (b) | ||||
| 2 | 6696908 | Luchtfilter Element (b) | € 3.78 | |
| Luchtfilter Element (a) | ||||
| 3 | 6696907 | Luchtfilter Element (a) | € 2.52 | |
| Élément de filtre à air | ||||
| 4 | 6696891 | Élément de filtre à air | € 9.54 | |
| Cover Set Bolt (old 6696903) | ||||
| 5A | 6699946 | Cover Set Bolt (old 6696903) | € 1.24 | |
| ALUMINUM TAPE (A) | ||||
| 6 | 6698520 | ALUMINUM TAPE (A) | € 2.52 | |
| Épuisé | ||||
| 7 | 6698462 | Épuisé | ||
| Cleaner Knob (vermilion) | ||||
| 8 | 6698425 | Cleaner Knob (vermilion) | € 1.26 | |
| Shutter Plate | ||||
| 9 | 6696904 | Shutter Plate | € 1.26 | |
| Seal Lock Screw M4x10 | ||||
| 10 | 6696835 | Seal Lock Screw M4x10 | € 1.44 | |
| Uitlaatgas Ventiel Deksel (b) | ||||
| 11 | 6698407 | Uitlaatgas Ventiel Deksel (b) | € 3.78 | |
| Cover Packing | ||||
| 12 | 6696852 | Cover Packing | € 1.26 | |
| Épuisé | ||||
| 13A | 6699320 | Épuisé | ||
| Joint | ||||
| 14 | 6696895 | Joint | € 1.26 | |
| INTAKE (OLD 6698419) | ||||
| 15A | 6601577 | INTAKE (OLD 6698419) | € 3.60 | |
| Hex. Socket Hd. Bolt M5x12 (precote) | ||||
| 16 | 6696836 | Hex. Socket Hd. Bolt M5x12 (precote) | € 1.44 | |
| Épuisé | ||||
| 17 | 6698524 | Épuisé | ||
| Carburetor Insulator | ||||
| 18 | 6698461 | Carburetor Insulator | € 5.04 | |
| Carburetor Insulator Rubber | ||||
| 19 | 6696896 | Carburetor Insulator Rubber | € 1.26 | |
| Carburator | ||||
| 20 | 6698433 | Carburator | € 125.40 | |
| Screw (old 514-25001-20) | ||||
| 21 | 6685210 | Screw (old 514-25001-20) | € 1.38 | |
| Pump Gasket (old 577-25007-20) | ||||
| 23 | 6685212 | Pump Gasket (old 577-25007-20) | € 2.78 | |
| Pump Diaphragm (old 576-25006-20) | ||||
| 24 | 6685213 | Pump Diaphragm (old 576-25006-20) | € 5.34 | |
| Inlet Screen (oud 578-25007-20) | ||||
| 25 | 6684700 | Inlet Screen (oud 578-25007-20) | € 5.14 | |
| Needle Valve (old 603-25012-20) | ||||
| 26 | 6685215 | Needle Valve (old 603-25012-20) | € 6.33 | |
| Valve Spring (old 477-25088-20) | ||||
| 27 | 6690873 | Valve Spring (old 477-25088-20) | € 5.34 | |
| Diaphragm Packing (old 475-25038-20) | ||||
| 28 | 6685220 | Diaphragm Packing (old 475-25038-20) | € 2.78 | |
| Metering Diaphragm (old 474-25601-20) | ||||
| 29 | 6684690 | Metering Diaphragm (old 474-25601-20) | € 21.60 | |
| Diaphragm Cover (old 476-25004-20) | ||||
| 30 | 6685222 | Diaphragm Cover (old 476-25004-20) | € 5.34 | |
| Idle Adjust Spring (old 463-25012-20) | ||||
| 31 | 6690766 | Idle Adjust Spring (old 463-25012-20) | € 2.78 | |
| Idle Adjust Screw (old 462-25016-20) | ||||
| 32 | 6685298 | Idle Adjust Screw (old 462-25016-20) | € 2.78 | |
| Hinge Pin Set Screw (old 546-25001-20) | ||||
| 33 | 6685218 | Hinge Pin Set Screw (old 546-25001-20) | € 2.78 | |
| Control Lever (old 473-25001-20) | ||||
| 34 | 6685217 | Control Lever (old 473-25001-20) | € 3.96 | |
| Hinge Pin (old 605-25001-20) | ||||
| 35 | 6685219 | Hinge Pin (old 605-25001-20) | € 1.38 | |
| Set Screw (old 548-25012-20) | ||||
| 36 | 6685223 | Set Screw (old 548-25012-20) | € 1.38 | |
| Idle Sponge (old 191-32970-20) | ||||
| 37 | 6685224 | Idle Sponge (old 191-32970-20) | € 1.38 | |
| D6 Clip | ||||
| 38 | 6685311 | D6 Clip | € 1.26 | |
| Vis D5*20 (bm25y Vb13y) | ||||
| 39 | 302089 | Vis D5*20 (bm25y Vb13y) | € 1.26 | |
| Cleaner Support | ||||
| 40 | 6698427 | Cleaner Support | € 1.26 | |
| Bague | ||||
| 41 | 6685408 | Bague | € 1.26 | |
| Hex. Socket Hd. Bolt M5x45 | ||||
| 42 | 6696317 | Hex. Socket Hd. Bolt M5x45 | € 1.44 | |
| Brandstofleiding | ||||
| 43A | 6698721 | Brandstofleiding | € 11.70 | |
| Uitlaatgas Ventiel Deksel (a) | ||||
| 44 | 6698406 | Uitlaatgas Ventiel Deksel (a) | € 3.78 | |
| Bague | ||||
| 45A | 6698700 | Bague | € 1.44 | |
| Épuisé | ||||
| 46 | 6698435 | Épuisé | ||
| Cord (c) | ||||
| 47 | 6696840 | Cord (c) | € 2.52 | |
| Épuisé | ||||
| 48 | 6698436 | Épuisé | ||
| Cord (b) | ||||
| 49A | 6698974 | Cord (b) | € 1.44 | |
| Épuisé | ||||
| 50 | 6696841 | Épuisé | ||
| Hex. Socket Hd. Bolt M4x18 (w/washers) | ||||
| 51 | 6696326 | Hex. Socket Hd. Bolt M4x18 (w/washers) | € 1.44 | |
| Cord Insulation Tube | ||||
| 52 | 6698457 | Cord Insulation Tube | € 1.26 | |
| Vis Ø4x10 (paquet de 10) Till 12.2017 | ||||
| 53 | 949812 | Vis Ø4x10 (paquet de 10) Till 12.2017 | € 2.88 | |
| Muffler Protector | ||||
| 54 | 6698458 | Muffler Protector | € 1.26 | |
| Muffler Protector Packing | ||||
| 55 | 6698459 | Muffler Protector Packing | € 1.26 | |
| Uitlaatgaasje | ||||
| 56 | 6696874 | Uitlaatgaasje | € 1.26 | |
| Exhaust Plate | ||||
| 57 | 6698460 | Exhaust Plate | € 1.26 | |
| Moer M6 | ||||
| 58 | 329934 | Moer M6 | € 2.07 | |
| Uitlaat | ||||
| 59 | 6698410 | Uitlaat | € 36.63 | |
| MUFFLER PACKING | ||||
| 61 | 6698412 | MUFFLER PACKING | € 5.04 | |
| Square Head Bolt M6 | ||||
| 62 | 6698437 | Square Head Bolt M6 | € 1.26 | |
| Cilinder + Pakking | ||||
| 63 | 6698430 | Cilinder + Pakking | € 47.85 | |
| Cylinder Packing | ||||
| 64 | 6696864 | Cylinder Packing | € 1.26 | |
| Cir Clip | ||||
| 66 | 6696854 | Cir Clip | € 1.26 | |
| Piston | ||||
| 67 | 6698526 | Piston | € 36.54 | |
| Zuiger Pin | ||||
| 68 | 6696855 | Zuiger Pin | € 2.52 | |
| Crank Case Set | ||||
| 69 | 6698441 | Crank Case Set | € 41.01 | |
| Olie Keerring | ||||
| 70 | 6684607 | Olie Keerring | € 5.14 | |
| Roulement A Billes (1) | ||||
| 71 | 6685328 | Roulement A Billes (1) | € 3.60 | |
| Zuigerpinring | ||||
| 72 | 6696856 | Zuigerpinring | € 2.52 | |
| Roulement A Aiguilles | ||||
| 73 | 6698445 | Roulement A Aiguilles | € 6.12 | |
| Crank Case Packing | ||||
| 74 | 6696863 | Crank Case Packing | € 1.26 | |
| Rondelle M.5 (x10) paquet de 10 | ||||
| 75 | 949454 | Rondelle M.5 (x10) paquet de 10 | € 1.24 | |
| Hex. Socket Bolt M5 | ||||
| 76 | 6685412 | Hex. Socket Bolt M5 | € 1.26 | |
| Krukas | ||||
| 77 | 6696853 | Krukas | € 54.78 | |
| Shim T 0.2 | ||||
| 78 | 6696865 | Shim T 0.2 | € 1.26 | |
| Shim T 0.3 | ||||
| 78 | 6696866 | Shim T 0.3 | € 1.26 | |
| Shim T 0.4 | ||||
| 78 | 6696867 | Shim T 0.4 | € 1.26 | |
| Épuisé | ||||
| 79 | 305583 | Épuisé | ||
| Magneto Sub Ass'y | ||||
| 80 | 6698414 | Magneto Sub Ass'y | € 22.94 | |
| Magneto Rotor | ||||
| 81 | 6698415 | Magneto Rotor | € 18.81 | |
| Veer (oud 6698417) | ||||
| 82A | 6699405 | Veer (oud 6698417) | € 1.26 | |
| Ring 0.8 | ||||
| 83 | 6696857 | Ring 0.8 | € 1.26 | |
| Starter Pawl | ||||
| 84 | 6696877 | Starter Pawl | € 2.52 | |
| Boulon | ||||
| 85 | 6696878 | Boulon | € 1.26 | |
| Ring D7 | ||||
| 86 | 6696880 | Ring D7 | € 1.26 | |
| Ecrou | ||||
| 87 | 6696879 | Ecrou | € 1.26 | |
| VELKAM | ||||
| 88 | 6696329 | VELKAM | € 12.24 | |
| Aluminum Tape | ||||
| 89 | 6698523 | Aluminum Tape | € 2.52 | |
| Carter De Moteur | ||||
| 90A | 6699012 | Carter De Moteur | € 27.06 | |
| Choke Rod Rubber | ||||
| 91 | 6685369 | Choke Rod Rubber | € 1.26 | |
| Choke Knop | ||||
| 92 | 6698463 | Choke Knop | € 1.26 | |
| Stop Switch | ||||
| 93A | 6601275 | Stop Switch | € 1.62 | |
| Priming Pump Comp. (old 442-25143-80) | ||||
| 94 | 6685139 | Priming Pump Comp. (old 442-25143-80) | € 7.12 | |
| Achterdemper | ||||
| 95 | 6696870 | Achterdemper | € 1.26 | |
| Valve | ||||
| 96 | 6685370 | Valve | € 2.52 | |
| Filtre | ||||
| 97 | 6685371 | Filtre | € 1.26 | |
| Tank Cap Packing (old 630-3252k-20/6685386) | ||||
| 98A | 6685179 | Tank Cap Packing (old 630-3252k-20/6685386) | € 1.38 | |
| Tank Dop Compleet | ||||
| 99A | 6698854 | Tank Dop Compleet | € 5.04 | |
| Tank Dop Compleet | ||||
| 99B | 6698358 | Tank Dop Compleet | € 5.04 | |
| Inlet Manifold Spacer (old 400-32970-20) | ||||
| 100 | 6685202 | Inlet Manifold Spacer (old 400-32970-20) | € 3.96 | |
| Pulse Guide (old 6696842) | ||||
| 101A | 6699673 | Pulse Guide (old 6696842) | € 1.24 | |
| Épuisé | ||||
| 102 | 6696839 | Épuisé | ||
| Veerhouder | ||||
| 113 | 6698409 | Veerhouder | € 2.52 | |
| Tapschroef D6 | ||||
| 114 | 6696872 | Tapschroef D6 | € 1.26 | |
| Anti-trilveer | ||||
| 115 | 6698408 | Anti-trilveer | € 2.52 | |
| Voordemper | ||||
| 116 | 6696873 | Voordemper | € 1.26 | |
| Pomp Filter | ||||
| 117A | 6600351 | Pomp Filter | € 3.24 | |
| Return Grommet (old 6684627) | ||||
| 118A | 6697846 | Return Grommet (old 6684627) | € 1.24 | |
| Brandstofleiding L70 | ||||
| 119A | 6699014 | Brandstofleiding L70 | € 1.98 | |
| Inner Cap Ass'y | ||||
| 120A | 6685351 | Inner Cap Ass'y | € 5.40 | |
| Fuel Grommet | ||||
| 123A | 6698931 | Fuel Grommet | € 4.14 | |
| Brandstofleiding | ||||
| 124A | 6698718 | Brandstofleiding | € 11.70 | |
| Vis Ø 4*16 Noir | ||||
| 125 | 305812 | Vis Ø 4*16 Noir | € 1.24 | |
| Rear Handle Grip | ||||
| 126A | 6698805 | Rear Handle Grip | € 1.26 | |
| Schakelaar Blokkering | ||||
| 127 | 6685350 | Schakelaar Blokkering | € 1.26 | |
| Throttle Lever Spring (old 6685349) | ||||
| 128A | 6600341 | Throttle Lever Spring (old 6685349) | € 1.24 | |
| Goupille | ||||
| 129 | 6685282 | Goupille | € 1.38 | |
| Achtergreep | ||||
| 130A | 6698990 | Achtergreep | € 27.39 | |
| Veerhouder | ||||
| 131 | 6698429 | Veerhouder | € 2.52 | |
| Inbus Bout M6x20 | ||||
| 132 | 881722 | Inbus Bout M6x20 | € 2.16 | |
| Anti-trilveer | ||||
| 133 | 6698428 | Anti-trilveer | € 2.52 | |
| Vis Ø 5*25 Noir (2) | ||||
| 134 | 305558 | Vis Ø 5*25 Noir (2) | € 1.24 | |
| Brake Link Cover | ||||
| 135 | 6698527 | Brake Link Cover | € 1.26 | |
| Brake Link Ass'y | ||||
| 136 | 6685388 | Brake Link Ass'y | € 4.86 | |
| Circlips en "e" pour Ø6 | ||||
| 137 | 955479 | Circlips en "e" pour Ø6 | € 1.26 | |
| Remveer | ||||
| 138 | 6696900 | Remveer | € 2.52 | |
| D3 Needle Roller | ||||
| 139 | 6685391 | D3 Needle Roller | € 1.26 | |
| Remband | ||||
| 140 | 6698528 | Remband | € 1.26 | |
| Beugelhandgreep | ||||
| 142A | 6698989 | Beugelhandgreep | € 13.86 | |
| Oliepomp Deksel | ||||
| 143 | 6696893 | Oliepomp Deksel | € 2.52 | |
| Olieleiding | ||||
| 144 | 6696892 | Olieleiding | € 1.26 | |
| Oliepomp | ||||
| 145 | 6696887 | Oliepomp | € 29.61 | |
| Ressort | ||||
| 146 | 6685374 | Ressort | € 1.26 | |
| Brake Handle | ||||
| 148 | 6685373 | Brake Handle | € 7.02 | |
| Chain Bar Clamp Nut | ||||
| 150 | 6685416 | Chain Bar Clamp Nut | € 1.26 | |
| Side Case Sub Ass'y (old 6698422) | ||||
| 151B | 6699721 | Side Case Sub Ass'y (old 6698422) | € 12.24 | |
| Épuisé | ||||
| 152 | 6687270 | Épuisé | ||
| Épuisé | ||||
| 152 | 6687284 | Épuisé | ||
| Épuisé | ||||
| 152 | 6687296 | Épuisé | ||
| Épuisé | ||||
| 152 | 6687335 | Épuisé | ||
| Épuisé | ||||
| 153A | 6685393 | Épuisé | ||
| Chain Puller | ||||
| 153B | 6698986 | Chain Puller | € 16.02 | |
| Geleidingsplaat (b) | ||||
| 154 | 6696902 | Geleidingsplaat (b) | € 2.52 | |
| Tapping Screw D3 | ||||
| 155 | 6685415 | Tapping Screw D3 | € 1.26 | |
| Épuisé | ||||
| 156 | 6600427 | Épuisé | ||
| Épuisé | ||||
| 156 | 6696913 | Épuisé | ||
| Épuisé | ||||
| 156 | 6696914 | Épuisé | ||
| Épuisé | ||||
| 156 | 6696915 | Épuisé | ||
| Épuisé | ||||
| 157 | 6698423 | Épuisé | ||
| Clutch | ||||
| 158 | 6696883 | Clutch | € 16.92 | |
| Rondelle | ||||
| 159 | 6696882 | Rondelle | € 2.52 | |
| Clutch Housing | ||||
| 160 | 6696881 | Clutch Housing | € 14.94 | |
| Roulement A Aiguilles | ||||
| 161 | 6696884 | Roulement A Aiguilles | € 6.12 | |
| Worm | ||||
| 162 | 6696886 | Worm | € 8.73 | |
| Bague | ||||
| 163 | 6696885 | Bague | € 1.26 | |
| Vis Cj 65vai (paquet de 10) | ||||
| 164 | 949219 | Vis Cj 65vai (paquet de 10) | € 1.44 | |
| Geleidingsplaat (a) | ||||
| 165 | 6696898 | Geleidingsplaat (a) | € 2.52 | |
| Oliedoorvoer | ||||
| 166 | 6696868 | Oliedoorvoer | € 1.26 | |
| Brandstofleiding (oud 6698453) | ||||
| 167A | 6698719 | Brandstofleiding (oud 6698453) | € 11.70 | |
| Bague | ||||
| 168 | 6685407 | Bague | € 1.26 | |
| Oliefilter | ||||
| 169 | 6698455 | Oliefilter | € 1.26 | |
| Oil Filter Body | ||||
| 170 | 6698536 | Oil Filter Body | € 2.70 | |
| Tapschroef D5x15 | ||||
| 171 | 6698456 | Tapschroef D5x15 | € 1.26 | |
| Épuisé | ||||
| 172 | 6696894 | Épuisé | ||
| Luchtkeerschot | ||||
| 173 | 6696906 | Luchtkeerschot | € 2.52 | |
| Recoil Starter Ass'y (old 6698421) | ||||
| 174A | 6699497 | Recoil Starter Ass'y (old 6698421) | € 20.62 | |
| Throttle Ass'y | ||||
| 176 | 6698825 | Throttle Ass'y | € 3.78 | |
| Set Screw | ||||
| 180 | 6699476 | Set Screw | € 1.24 | |
| Cam Plate | ||||
| 181 | 6699478 | Cam Plate | € 2.34 | |
| Damper Spring | ||||
| 182 | 6699479 | Damper Spring | € 1.98 | |
| REEL | ||||
| 183 | 6699485 | REEL | € 2.88 | |
| SPIRAL SPRING CASE | ||||
| 184 | 6699480 | SPIRAL SPRING CASE | € 7.20 | |
| Starter Rope | ||||
| 185 | 6699469 | Starter Rope | € 1.24 | |
| Rope Stopper | ||||
| 186 | 6699465 | Rope Stopper | € 1.24 | |
| Starter Knob | ||||
| 187 | 6699467 | Starter Knob | € 2.34 | |
| Starter Handle Ass'y | ||||
| 188 | 6699473 | Starter Handle Ass'y | € 3.78 | |
| Fan Case | ||||
| 189 | 6699498 | Fan Case | € 11.34 | |
| Épuisé | ||||
| 191 | 6601575 | Épuisé | ||
| Épuisé | ||||
| 501 | 6685439 | Épuisé | ||
| Épuisé | ||||
| 501 | 6696909 | Épuisé | ||
| Épuisé | ||||
| 501 | 6696910 | Épuisé | ||
| Combi Box Spanner | ||||
| 502 | 6685402 | Combi Box Spanner | € 3.78 | |
Votre panier contient 0 de produits.
