Dessins techniques et pièces de rechange Makita DBC340

Type exact:
DBC340
DBC340

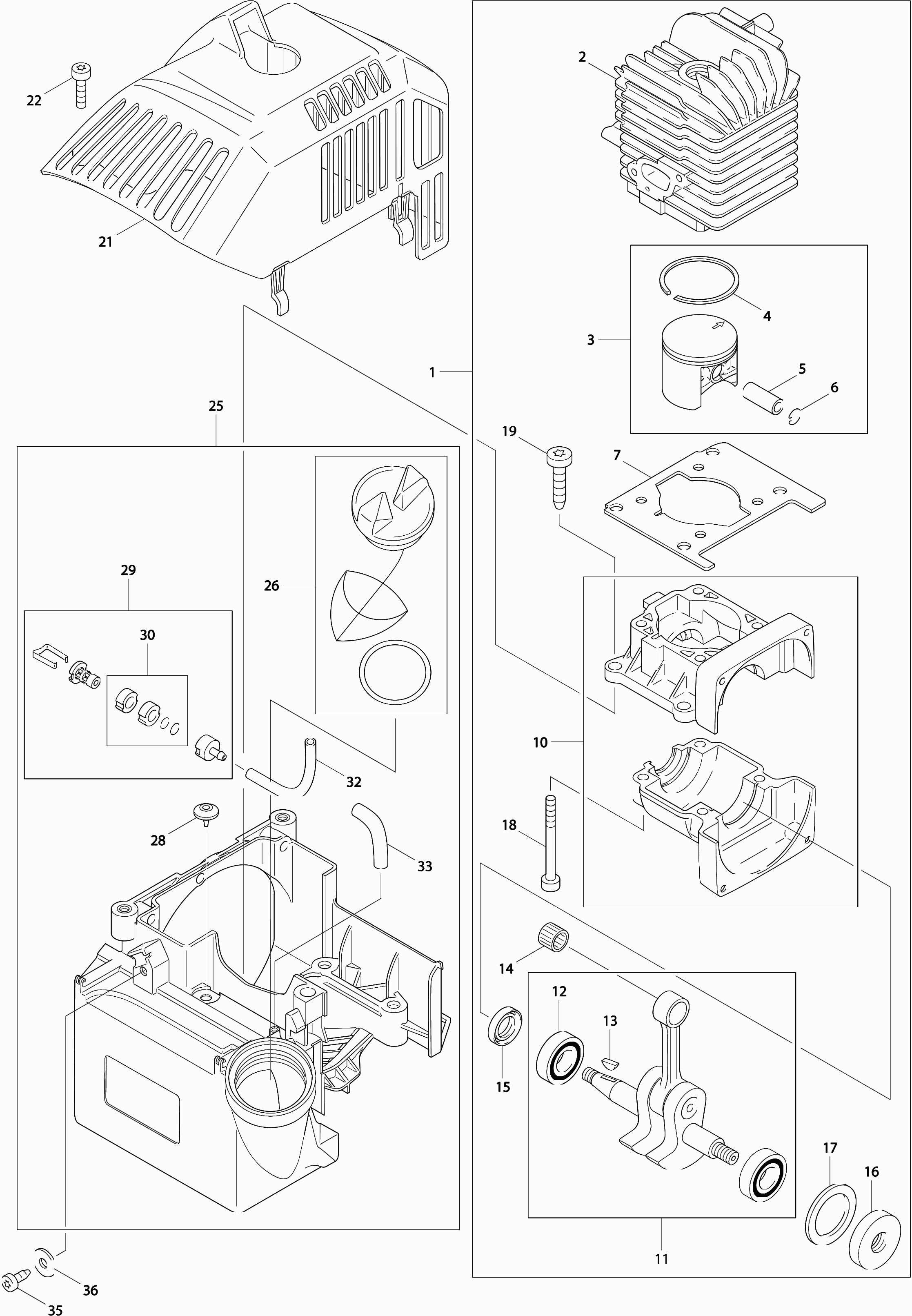

Dessins des MAKITA DBC340
Liste de pièces de rechange des MAKITA DBC340
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Épuisé | ||||
001 | 384100100 | Épuisé | ||
Cilinder D=37 | ||||
002 | 384131012 | Cilinder D=37 | € 204.60 | |
Zuiger 37mm | ||||
003 | 957132384 | Zuiger 37mm | € 26.27 | |
Zuigerveer | ||||
004 | 021132030 | Zuigerveer | € 16.18 | |
Axe De Piston | ||||
005 | 385132030 | Axe De Piston | € 8.50 | |
Anneau de retenue | ||||
006 | 385132040 | Anneau de retenue | € 1.73 | |
Cilinderpakking Dbc3300 A | ||||
007 | 965527010 | Cilinderpakking Dbc3300 A | € 8.50 | |
Krukashuis set | ||||
010 | 385111102 | Krukashuis set | € 70.62 | |
Krukas | ||||
011 | 385120100 | Krukas | € 102.96 | |
Kogellager 6201 | ||||
012 | 211109-5 | Kogellager 6201 | € 4.61 | |
Spie 2.0x3.7 | ||||
013 | 939620371 | Spie 2.0x3.7 | € 1.01 | |
Roulement A Aiguilles | ||||
014 | 962211033 | Roulement A Aiguilles | € 7.49 | |
Afdichting 12-20x5 | ||||
015 | 962900057 | Afdichting 12-20x5 | € 5.26 | |
Keerring | ||||
016 | 962900060 | Keerring | € 6.62 | |
Bague | ||||
017 | 900006217 | Bague | € 1.22 | |
Met.schroef Ck M5x55mm | ||||
018 | 908505555 | Met.schroef Ck M5x55mm | € 1.44 | |
Cilinder schroef 6,7x30 | ||||
019 | 913467304 | Cilinder schroef 6,7x30 | € 1.01 | |
Épuisé | ||||
021 | 387118011 | Épuisé | ||
Met.Schroef Ck M5X20Mm | ||||
022 | 266607-4 | Met.Schroef Ck M5X20Mm | € 1.00 | |
Épuisé | ||||
025 | 387110100 | Épuisé | ||
Benzinedop Dbc340 A | ||||
026 | 010114091 | Benzinedop Dbc340 A | € 6.62 | |
Ontluchtings ventiel | ||||
028 | 965404222 | Ontluchtings ventiel | € 5.90 | |
Épuisé | ||||
029 | 010114010 | Épuisé | ||
Filter Set (10 Stuks) | ||||
030 | 010114020 | Filter Set (10 Stuks) | € 31.81 | |
Épuisé | ||||
032 | 965452382 | Épuisé | ||
Benzineleiding | ||||
033 | 965452470 | Benzineleiding | € 14.33 | |
Torx Schroef 4,7X13 | ||||
035 | 913447134 | Torx Schroef 4,7X13 | € 1.01 | |
Rondelle | ||||
036 | 924805310 | Rondelle | € 1.00 | |
Koppelingshuis * | ||||
037 | 387217600 | Koppelingshuis * | € 70.62 | |
Cilinder schroef 6,7x25 | ||||
038 | 913467254 | Cilinder schroef 6,7x25 | € 1.01 | |
Klemring Dst300 Serie * | ||||
039 | 965903080 | Klemring Dst300 Serie * | € 5.26 | |
Torx schroef 6x25 | ||||
040 | 908006255 | Torx schroef 6x25 | € 1.22 | |
Koppeling Dbc3300-4000 | ||||
041 | 010181000 | Koppeling Dbc3300-4000 | € 43.30 | |
Veer | ||||
042 | 385184020 | Veer | € 2.09 | |
Épuisé | ||||
043 | 385141012 | Épuisé | ||
Épuisé | ||||
044 | 926208001 | Épuisé | ||
Zeskantmoer M8X1 A | ||||
045 | 264022-6 | Zeskantmoer M8X1 A | € 1.01 | |
Épuisé | ||||
046 | 385143031 | Épuisé | ||
Met.Schroef Ck M5X20Mm | ||||
047 | 266607-4 | Met.Schroef Ck M5X20Mm | € 1.00 | |
Stekker * | ||||
048 | 965605411 | Stekker * | € 1.01 | |
Isolatieleiding 6X0,5X1000MM P | ||||
049 | 970502120 | Isolatieleiding 6X0,5X1000MM P | € 6.62 | |
Bougiedop inkl klem | ||||
050 | 385147100 | Bougiedop inkl klem | € 9.58 | |
BOUGIE A | ||||
051 | 168517-0 | BOUGIE A | € 5.26 | |
Épuisé | ||||
052 | 387160100 | Épuisé | ||
Corde | ||||
053 | 387164010 | Corde | € 6.62 | |
Épuisé | ||||
054 | 957404691 | Épuisé | ||
Starterveer DBC340 | ||||
055 | 387163010 | Starterveer DBC340 | € 12.24 | |
Koordtrommel * | ||||
056 | 387162020 | Koordtrommel * | € 9.58 | |
Schroef * | ||||
057 | 385161010 | Schroef * | € 2.09 | |
Schijf 5.3X16X1.2 * | ||||
058 | 387161030 | Schijf 5.3X16X1.2 * | € 1.22 | |
Starterwiel | ||||
059 | 387166050 | Starterwiel | € 13.82 | |
Zeskantmoer M8X1 A | ||||
060 | 264022-6 | Zeskantmoer M8X1 A | € 1.01 | |
Met.Schroef Ck M5X20Mm | ||||
062 | 266607-4 | Met.Schroef Ck M5X20Mm | € 1.00 | |
Épuisé | ||||
063 | 980114217 | Épuisé | ||
Uitlaat * | ||||
064 | 385174101 | Uitlaat * | € 43.30 | |
Inbusbout M5X14Mm Pc-6114 A | ||||
065 | 266986-0 | Inbusbout M5X14Mm Pc-6114 A | € 1.00 | |
Joint | ||||
066 | 965527040 | Joint | € 1.44 | |
Koelplaat | ||||
067 | 385174012 | Koelplaat | € 3.67 | |
Pakking | ||||
068 | 965527030 | Pakking | € 1.73 | |
Tussenflens * | ||||
069 | 385131050 | Tussenflens * | € 26.27 | |
Schroef 5X70 * | ||||
070 | 900105704 | Schroef 5X70 * | € 1.22 | |
Inbusbout M5x25mm | ||||
071 | 266984-4 | Inbusbout M5x25mm | € 1.00 | |
Pakking | ||||
072 | 965527020 | Pakking | € 1.22 | |
Choke Stang Dbc340/Dpc9501 | ||||
073 | 031150730 | Choke Stang Dbc340/Dpc9501 | € 2.45 | |
Leivoering A | ||||
074 | 965401016 | Leivoering A | € 1.44 | |
Zeskantmoer M5 | ||||
075 | 920205000 | Zeskantmoer M5 | € 1.00 | |
Afdichting | ||||
076 | 965527060 | Afdichting | € 1.22 | |
Luchtfilter Dbc3300-4000 | ||||
077 | 385173100 | Luchtfilter Dbc3300-4000 | € 10.87 | |
Filterdeksel | ||||
078 | 387118621 | Filterdeksel | € 5.90 | |
Moer | ||||
079 | 001118062 | Moer | € 3.24 | |
Carburateur Wt387 | ||||
080 | 957151170 | Carburateur Wt387 | € 102.96 | |
Épuisé | ||||
081 | 021151160 | Épuisé | ||
Stationair Stelschroef * | ||||
082 | 001151400 | Stationair Stelschroef * | € 5.26 | |
Drukveer Stat. | ||||
083 | 021151230 | Drukveer Stat. | € 3.24 | |
Vis | ||||
084 | 118151190 | Vis | € 2.81 | |
Membraam set | ||||
085 | 957151010 | Membraam set | € 12.24 | |
Membraandeksel | ||||
086 | 021151120 | Membraandeksel | € 10.87 | |
Vis | ||||
087 | 378151220 | Vis | € 1.22 | |
Regelmembraam set | ||||
088 | 957151020 | Regelmembraam set | € 12.24 | |
Smoorklep as | ||||
089 | 385151040 | Smoorklep as | € 12.24 | |
Veer * | ||||
090 | 371151310 | Veer * | € 2.81 | |
Smoorklep | ||||
091 | 001151680 | Smoorklep | € 3.24 | |
Schroef | ||||
092 | 118151060 | Schroef | € 2.45 | |
Borgplaat Wj-105 | ||||
093 | 108151350 | Borgplaat Wj-105 | € 2.81 | |
Choke As * | ||||
094 | 387151100 | Choke As * | € 13.82 | |
Chokeklep | ||||
095 | 001151350 | Chokeklep | € 6.62 | |
Kogel * | ||||
096 | 118151170 | Kogel * | € 2.81 | |
Veer H * | ||||
097 | 118151160 | Veer H * | € 3.24 | |
Stelschroef H | ||||
098 | 001151420 | Stelschroef H | € 10.87 | |
Veer | ||||
099 | 021151530 | Veer | € 2.81 | |
Stelschroef L | ||||
100 | 001151410 | Stelschroef L | € 10.87 | |
Veer L | ||||
101 | 021151480 | Veer L | € 3.67 | |
Zeef | ||||
102 | 021151180 | Zeef | € 2.09 | |
Set stuurdelen | ||||
103 | 957150040 | Set stuurdelen | € 10.87 | |
Épuisé | ||||
104 | 387310030 | Épuisé | ||
Torx Schroef M6X14 A | ||||
105 | 908006145 | Torx Schroef M6X14 A | € 1.22 | |
Handgreep * | ||||
106 | 387310620 | Handgreep * | € 26.27 | |
Plaque | ||||
107 | 385316011 | Plaque | € 4.10 | |
Schroef 6,7x16 | ||||
108 | 913467164 | Schroef 6,7x16 | € 1.01 | |
Klemplaat * | ||||
110 | 387310610 | Klemplaat * | € 6.62 | |
Tampon | ||||
111 | 965403380 | Tampon | € 5.90 | |
Klemring Dst300 Serie * | ||||
112 | 965903080 | Klemring Dst300 Serie * | € 5.26 | |
Torx schroef 6x25 | ||||
113 | 908006255 | Torx schroef 6x25 | € 1.22 | |
Épuisé | ||||
114A | 369313203 | Épuisé | ||
Gashandel | ||||
114B | 369313206 | Gashandel | € 61.38 | |
Gaskabel | ||||
115A | 385726072 | Gaskabel | € 26.27 | |
Gaskabel | ||||
115B | 385726072 | Gaskabel | € 26.27 | |
Beugelgreep Dbc-Serie >98 A | ||||
116 | 385310161 | Beugelgreep Dbc-Serie >98 A | € 53.72 | |
Kortsluitings schakelaar | ||||
117 | 975001241 | Kortsluitings schakelaar | € 5.90 | |
Schroef 3,5x10 | ||||
118 | 915735100 | Schroef 3,5x10 | € 1.00 | |
Klemring Dst300 Serie * | ||||
119 | 965903080 | Klemring Dst300 Serie * | € 5.26 | |
Torx schroef 6x25 | ||||
120 | 908006255 | Torx schroef 6x25 | € 1.22 | |
Épuisé | ||||
121A | 369313204 | Épuisé | ||
Gashandel | ||||
121B | 369313206 | Gashandel | € 61.38 | |
Épuisé | ||||
122 | 385726061 | Épuisé | ||
Épuisé | ||||
123 | 385310060 | Épuisé | ||
Schroef Dbc3300-4000 * | ||||
124 | 915435254 | Schroef Dbc3300-4000 * | € 1.00 | |
Schroef 5X30 * | ||||
125 | 908605305 | Schroef 5X30 * | € 1.22 | |
Zeskantmoer M5 | ||||
126 | 920205000 | Zeskantmoer M5 | € 1.00 | |
Épuisé | ||||
127 | 387311100 | Épuisé | ||
As Compleet Dbc340 * | ||||
128 | 010261030 | As Compleet Dbc340 * | € 135.96 | |
Hoofdas | ||||
129 | 387228030 | Hoofdas | € 23.89 | |
Épuisé | ||||
131 | 980114148 | Épuisé | ||
Épuisé | ||||
132 | 010341201 | Épuisé | ||
Onderlegring | ||||
133 | 385341070 | Onderlegring | € 19.93 | |
Épuisé | ||||
134 | 908005095 | Épuisé | ||
snijmes voor draad | ||||
135 | 957341010 | snijmes voor draad | € 9.58 | |
Flensplaat | ||||
136 | 387341031 | Flensplaat | € 10.87 | |
Inbusbout M5x25mm | ||||
137 | 266984-4 | Inbusbout M5x25mm | € 1.00 | |
Épuisé | ||||
138 | 387200200 | Épuisé | ||
Bout M8X10 * | ||||
139 | 900208104 | Bout M8X10 * | € 6.62 | |
Afdichtring 7603 * | ||||
140 | 963604306 | Afdichtring 7603 * | € 1.73 | |
Opvulbus | ||||
141 | 387228020 | Opvulbus | € 8.50 | |
Beschermring * | ||||
142 | 387224050 | Beschermring * | € 8.50 | |
Opnameschijf Uh7020 | ||||
143 | 387224011 | Opnameschijf Uh7020 | € 16.18 | |
Plateau De Pression | ||||
144 | 387224021 | Plateau De Pression | € 13.82 | |
Borgmoer M10x1.25 | ||||
145 | 387228040 | Borgmoer M10x1.25 | € 2.81 | |
Kapversterking Dbc300+301 * | ||||
146 | 957341020 | Kapversterking Dbc300+301 * | € 9.58 | |
Spoel voor draad | ||||
157 | 385224570 | Spoel voor draad | € 16.18 | |
Draadbus | ||||
158 | 385224560 | Draadbus | € 5.26 | |
Épuisé | ||||
159 | 387224590 | Épuisé | ||
Épuisé | ||||
161 | 378224020 | Épuisé | ||
Verloopadapter M10x1,25L-5/16"L | ||||
162 | 380224170 | Verloopadapter M10x1,25L-5/16"L | € 14.04 | |
Épuisé | ||||
164 | 369224072 | Épuisé | ||
Épuisé | ||||
164 | 369224670 | Épuisé | ||
Épuisé | ||||
164 | 369224693 | Épuisé | ||
Montagestiek | ||||
165 | 370341410 | Montagestiek | € 1.22 | |
Transportbescherming slagmes | ||||
166 | 385341411 | Transportbescherming slagmes | € 10.80 | |
Draadkop 2x2,0 T+G M10x1,25L | ||||
168 | 369224201 | Draadkop 2x2,0 T+G M10x1,25L | € 21.06 | |
Deksel Tbv Drd-Kop * | ||||
169 | 369224020 | Deksel Tbv Drd-Kop * | € 13.82 | |
Drukknop * | ||||
170 | 369224040 | Drukknop * | € 6.62 | |
Drukveer Tbv 369224101 | ||||
171 | 378224030 | Drukveer Tbv 369224101 | € 2.81 | |
Épuisé | ||||
172 | 378224020 | Épuisé | ||
Épuisé | ||||
173 | 384224502 | Épuisé | ||
Bouton-poussoir | ||||
174 | 384224540 | Bouton-poussoir | € 10.87 | |
Bouton-poussoir | ||||
175 | 384224530 | Bouton-poussoir | € 16.18 | |
Ressort De Compression | ||||
176 | 384224510 | Ressort De Compression | € 3.67 | |
Couvercle | ||||
177 | 384224520 | Couvercle | € 16.18 | |
Spoel voor draad | ||||
178 | 385224570 | Spoel voor draad | € 16.18 | |
Draadbus | ||||
179 | 385224560 | Draadbus | € 5.26 | |
Épuisé | ||||
180 | 387224590 | Épuisé | ||
Épuisé | ||||
181 | 387224500 | Épuisé | ||
Épuisé | ||||
182 | 370224630 | Épuisé | ||
Ressort De Compression | ||||
183 | 370224620 | Ressort De Compression | € 2.81 | |
Épuisé | ||||
184 | 378224020 | Épuisé | ||
Verloopadapter M10x1,25L-5/16"L | ||||
185 | 380224170 | Verloopadapter M10x1,25L-5/16"L | € 14.04 | |
Épuisé | ||||
187 | 362224160 | Épuisé | ||
Épuisé | ||||
187 | 369224670 | Épuisé | ||
Combi-sleutel universeel 17/19 sleuf. | ||||
190 | 941717192 | Combi-sleutel universeel 17/19 sleuf. | € 4.80 | |
Épuisé | ||||
191 | 940827000 | Épuisé | ||
Épuisé | ||||
195 | 387260100 | Épuisé | ||
Karabijnhaak kst | ||||
196 | 385260040 | Karabijnhaak kst | € 9.58 |
Votre panier contient 0 de produits.
