Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DCS3410TH'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

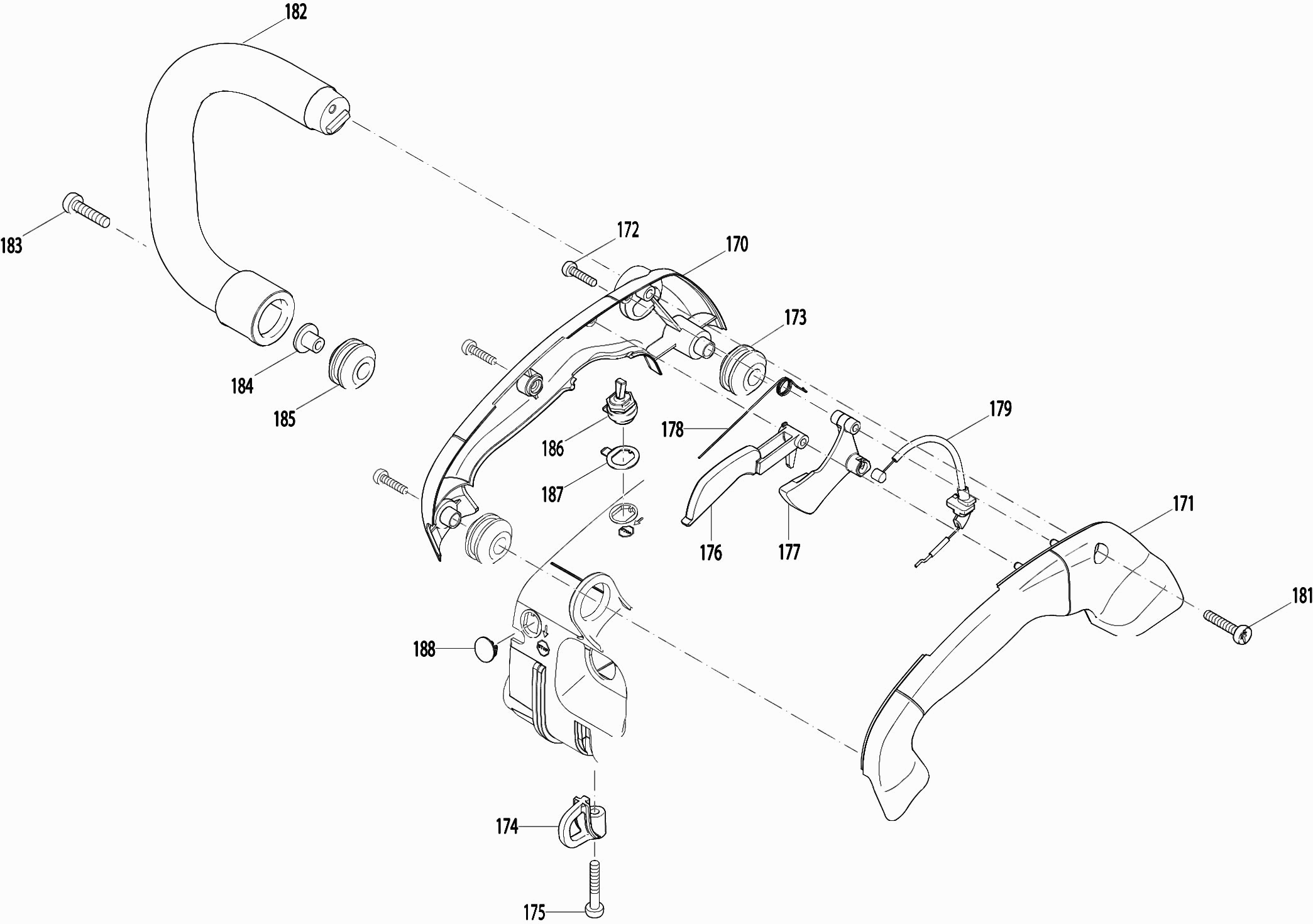

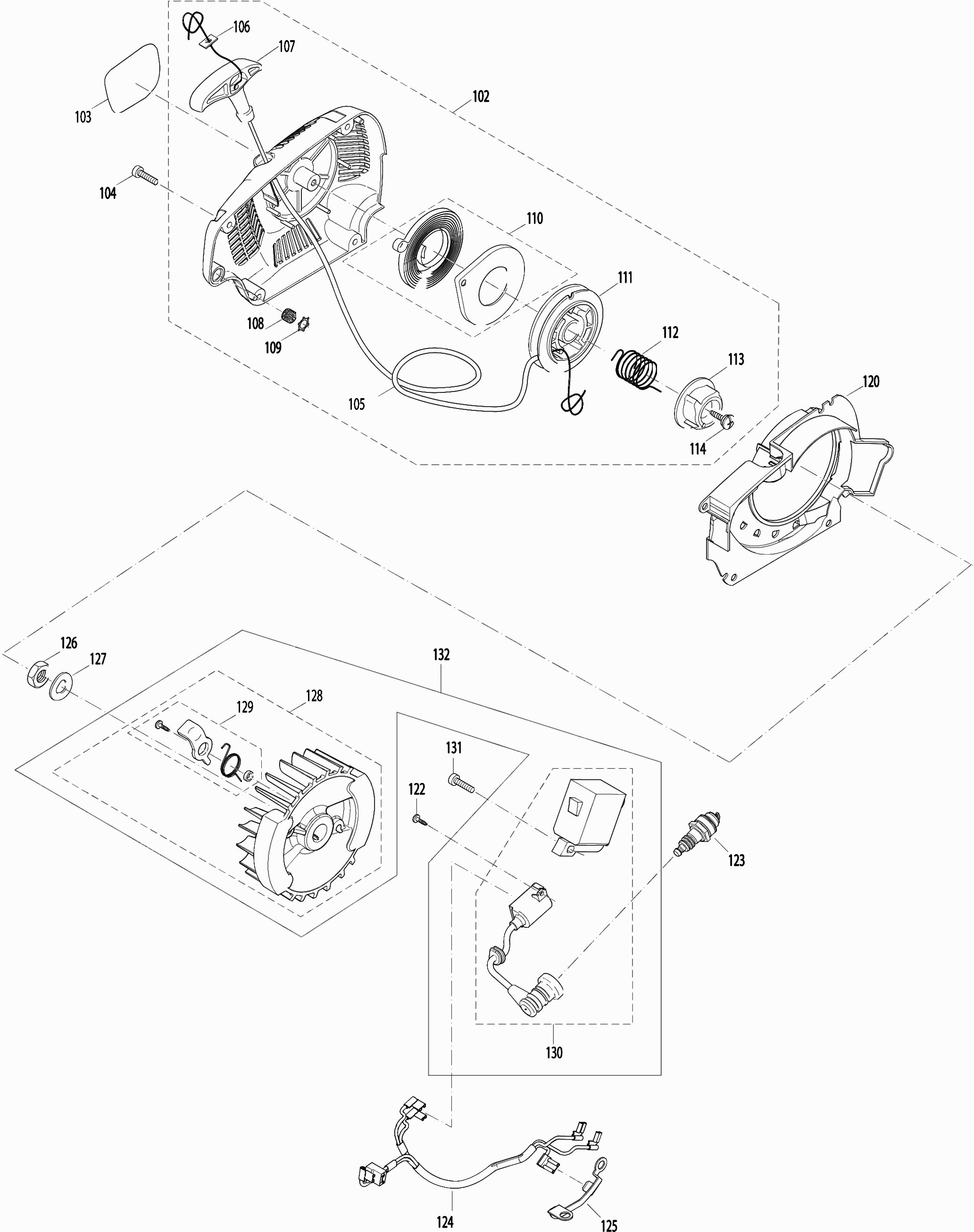

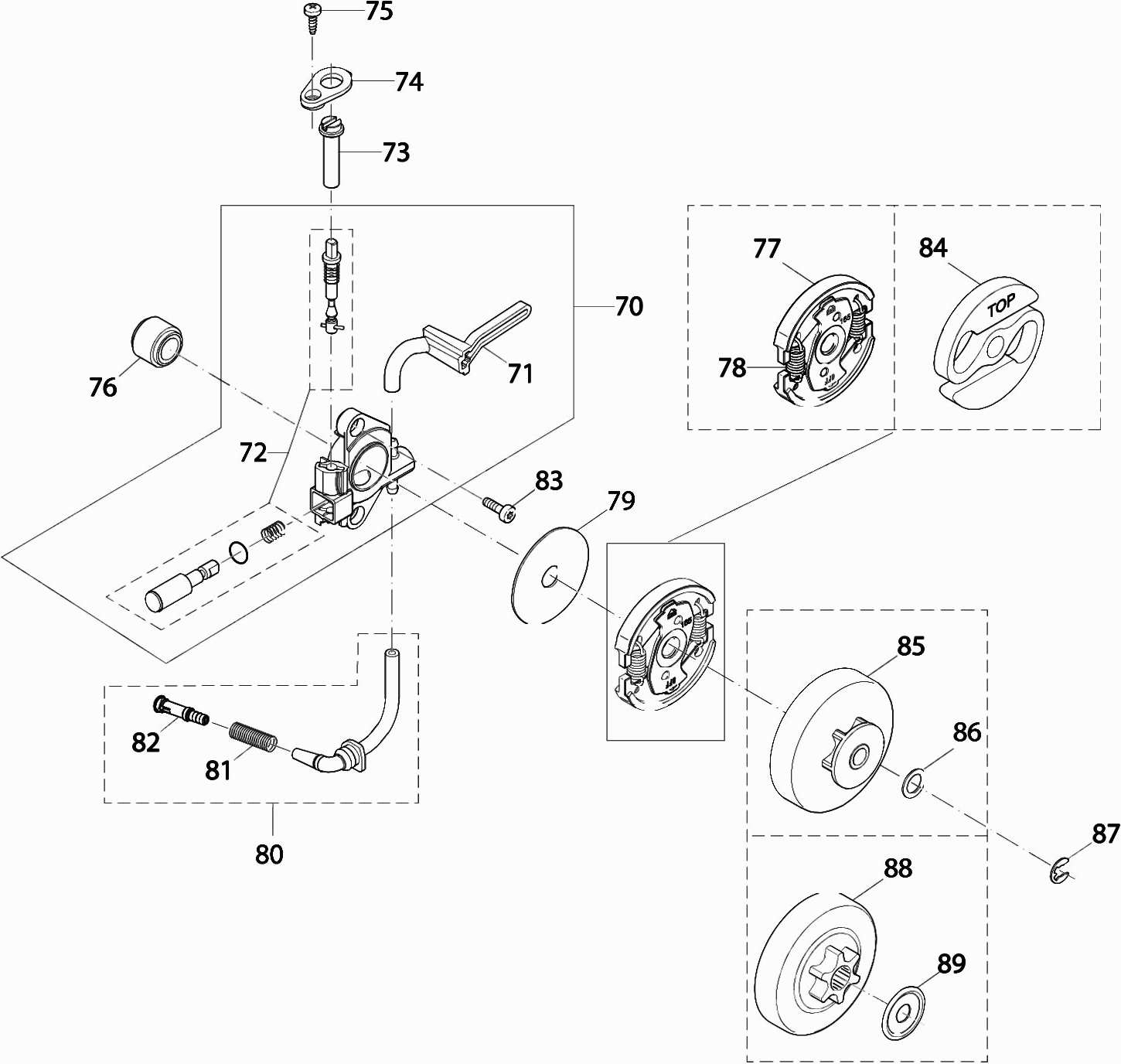

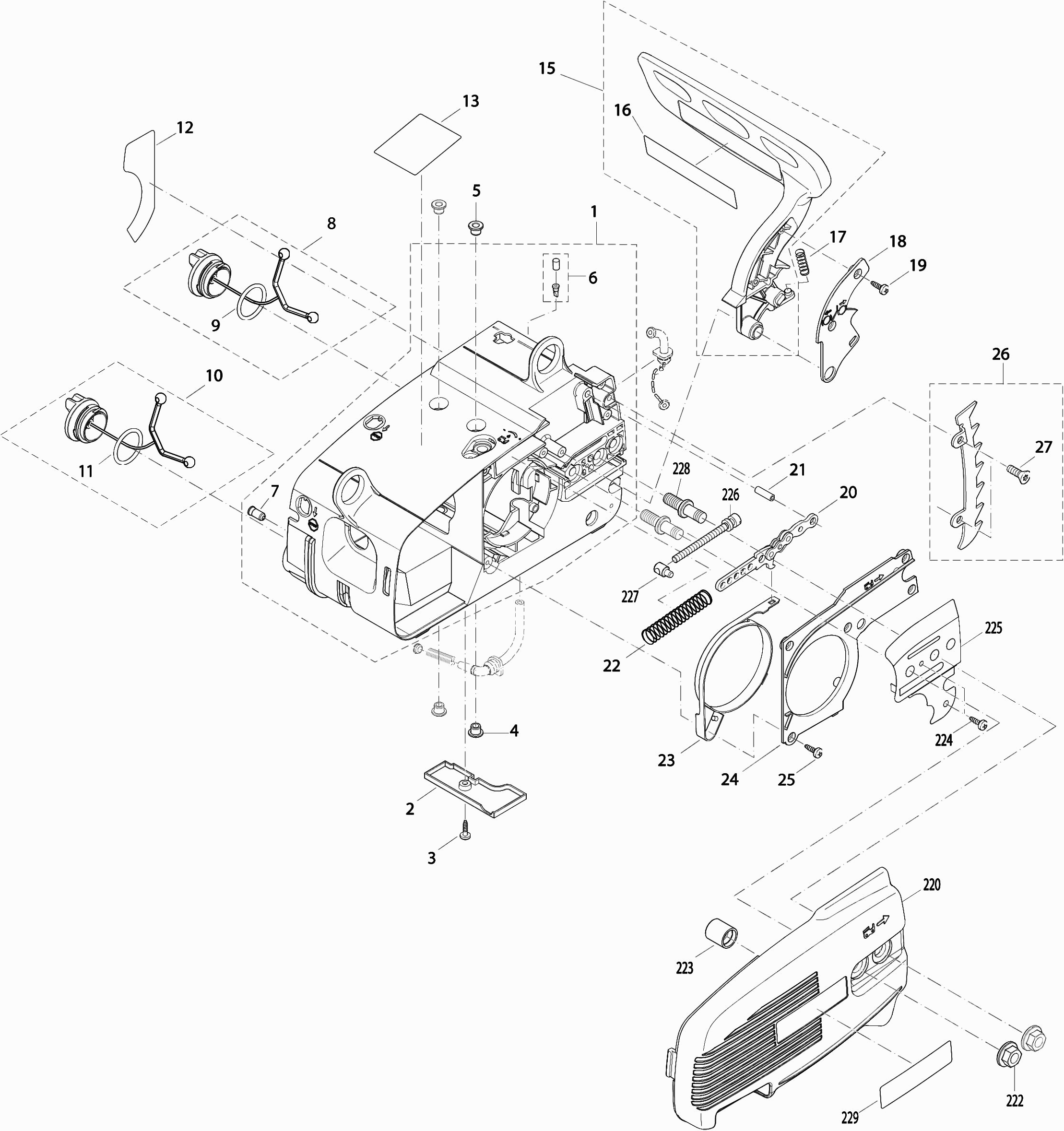

Dessins des Makita DCS3410TH
Liste de pièces de rechange des Makita DCS3410TH
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 001 | 170111602 | 108.87 | 130.64 | |
| Motorhuis deksel | ||||
| 002 | 170111680 | 3.65 | 4.38 | |
| Schroef 3,5x10 | ||||
| 003 | 915735100 | 0.83 | 1.00 | |
| Amortisseur | ||||
| 004 | 170111050 | 1.01 | 1.21 | |
| Amortisseur | ||||
| 005 | 170111050 | 1.01 | 1.21 | |
| Ventielklep | ||||
| 006 | 170175010 | 5.46 | 6.55 | |
| Ventielklep Ea4300F | ||||
| 007 | 010245030 | 6.16 | 7.39 | |
| Épuisé | ||||
| 008 | 170114061 | |||
| O-ring tbv tankdop | ||||
| 009 | 963225030 | 1.51 | 1.81 | |
| Épuisé | ||||
| 010 | 170114061 | |||
| O-ring tbv tankdop | ||||
| 011 | 963225030 | 1.51 | 1.81 | |
| Épuisé | ||||
| 012 | 980114904 | |||
| Label "top-handle" | ||||
| 013 | 980114919 | 4.57 | 5.48 | |
| Épuisé | ||||
| 015 | 170213020 | |||
| Label "waarsch" | ||||
| 016 | 810449-4 | 2.93 | 3.52 | |
| Veer voor handbescherming | ||||
| 017 | 233174-4 | 1.21 | 1.45 | |
| Handbeschermzijkap | ||||
| 018 | 170213040 | 4.08 | 4.90 | |
| Schroef 3,5x10 | ||||
| 019 | 915735100 | 0.83 | 1.00 | |
| Rembandhouder | ||||
| 020 | 158044-5 | 9.54 | 11.45 | |
| Pen 5x20 | ||||
| 021 | 962650200 | 1.72 | 2.06 | |
| Drukveer Uc3000A | ||||
| 022 | 028213521 | 0.83 | 1.00 | |
| Épuisé | ||||
| 023 | 170213080 | |||
| Rembandafdekplt | ||||
| 024 | 170213050 | 9.52 | 11.42 | |
| Schroef 3,5x10 | ||||
| 025 | 915735100 | 0.83 | 1.00 | |
| Boomaanslag | ||||
| 026 | 170250200 | 9.52 | 11.42 | |
| Épuisé | ||||
| 027 | 913850155 | |||
| Cylindre | ||||
| 030 | 170131010 | 128.54 | 154.25 | |
| Zuiger set | ||||
| 031 | 170132100 | 94.93 | 113.92 | |
| Zuigerveer | ||||
| 032 | 170132030 | 12.58 | 15.10 | |
| Axe De Piston | ||||
| 033 | 170132020 | 11.16 | 13.39 | |
| Anneau de retenue | ||||
| 034 | 170132040 | 1.24 | 1.49 | |
| Épuisé | ||||
| 035 | 266476-3 | |||
| Hitteschild | ||||
| 036 | 170174080 | 5.22 | 6.26 | |
| Joint | ||||
| 037 | 170174050 | 1.80 | 2.16 | |
| Uitlaat | ||||
| 038 | 170174100 | 282.00 | 338.40 | |
| Inbusbout M5X14Mm Pc-6114 A | ||||
| 039 | 266986-0 | 0.83 | 1.00 | |
| Krukas | ||||
| 040 | 170120100 | 229.54 | 275.45 | |
| Naaldlgr 9X12X11,5 Ps-35Ctlc A | ||||
| 041 | 962210092 | 7.43 | 8.92 | |
| Kogellager 6201 | ||||
| 042 | 211109-5 | 4.58 | 5.50 | |
| Kogellager 6201 | ||||
| 043 | 211109-5 | 4.58 | 5.50 | |
| Keerring | ||||
| 044 | 962900060 | 6.58 | 7.90 | |
| Keerring | ||||
| 045 | 962900060 | 6.58 | 7.90 | |
| Krukashuis | ||||
| 046 | 170111200 | 19.80 | 23.76 | |
| Épuisé | ||||
| 048 | 266476-3 | |||
| Schuimpakking | ||||
| 049 | 170131040 | 2.93 | 3.52 | |
| Membraam cpl | ||||
| 050 | 170131100 | 30.23 | 36.28 | |
| Schroef 4x20 | ||||
| 051 | 913340204 | 0.83 | 1.00 | |
| Joint | ||||
| 052 | 965524023 | 2.80 | 3.36 | |
| Brandstofleiding | ||||
| 053 | 170114070 | 6.90 | 8.28 | |
| Épuisé | ||||
| 054 | 010114010 | |||
| Filter Set (10 Stuks) | ||||
| 055 | 010114020 | 34.35 | 41.22 | |
| Épuisé | ||||
| 056 | 965452382 | |||
| Benzineslang 2,5x5,5mm 100cm | ||||
| 057 | 965452090 | 17.90 | 21.48 | |
| Afstel geleider | ||||
| 058 | 170118041 | 1.72 | 2.06 | |
| Chokeknop | ||||
| 059 | 170155050 | 3.22 | 3.86 | |
| Chokeknop | ||||
| 060 | 170155040 | 3.22 | 3.86 | |
| Schroef 3,5x10 | ||||
| 061 | 915735100 | 0.83 | 1.00 | |
| Luchtfiltermontagekap | ||||
| 062 | 170151051 | 6.58 | 7.90 | |
| Épuisé | ||||
| 063 | 908004405 | |||
| Luchtfilter Dcs3410/Th A | ||||
| 064 | 170173021 | 8.46 | 10.15 | |
| Afdekkap luchtfilter | ||||
| 065 | 170118100 | 14.23 | 17.08 | |
| Vis | ||||
| 066 | 170118020 | 2.44 | 2.93 | |
| Épuisé | ||||
| 067 | 010155010 | |||
| Schroefgeleider | ||||
| 068 | 170118031 | 2.80 | 3.36 | |
| Épuisé | ||||
| 070 | 170245100 | |||
| Olieleiding | ||||
| 071 | 170245110 | 13.19 | 15.83 | |
| Oliepomp rep. set | ||||
| 072 | 170245300 | 39.92 | 47.90 | |
| Stelhandel | ||||
| 073 | 170245030 | 2.44 | 2.93 | |
| Kap tbv stelhandel | ||||
| 074 | 170245090 | 2.08 | 2.50 | |
| Schroef 3,5x10 | ||||
| 075 | 915735100 | 0.83 | 1.00 | |
| Commande de pompe à huile | ||||
| 076 | 170245130 | 12.58 | 15.10 | |
| Aanzuigleiding | ||||
| 080 | 170245200 | 8.46 | 10.15 | |
| Ressort De Compression | ||||
| 081 | 231975-4 | 0.83 | 1.00 | |
| Capot de recouvrement | ||||
| 082 | 416274-7 | 0.83 | 1.00 | |
| Torx Schroef 4X12 * | ||||
| 083 | 908004125 | 1.01 | 1.21 | |
| Embrayage | ||||
| 084 | 168607-9 | 23.75 | 28.50 | |
| Épuisé | ||||
| 085 | 140484-1 | |||
| Épuisé | ||||
| 086 | 900006065 | |||
| Épuisé | ||||
| 087 | 927306000 | |||
| Startinrichting compleet | ||||
| 102 | 170160650 | 63.90 | 76.68 | |
| Label "makita" | ||||
| 103 | 980114909 | 2.80 | 3.36 | |
| Schroef 4x20 | ||||
| 104 | 913340204 | 0.83 | 1.00 | |
| Startkoord 3.0Mmx 85Cm | ||||
| 105 | 021164010 | 4.81 | 5.77 | |
| Startkoord * | ||||
| 105 | 985000150 | 73.52 | 88.22 | |
| Revet | ||||
| 106 | 021245020 | 1.01 | 1.21 | |
| Startergreep | ||||
| 107 | 170160760 | 4.26 | 5.11 | |
| Pakking Ehw120 * | ||||
| 108 | 965404840 | 1.24 | 1.49 | |
| Ring Ehw120 * | ||||
| 109 | 930216030 | 0.83 | 1.00 | |
| Starterveer | ||||
| 110 | 170160730 | 14.24 | 17.09 | |
| Starttrommel | ||||
| 111 | 170160740 | 12.58 | 15.10 | |
| Ressort | ||||
| 112 | 170160770 | 6.16 | 7.39 | |
| Starterwiel Dcs3410/Th | ||||
| 113 | 170160780 | 4.08 | 4.90 | |
| Vis | ||||
| 114 | 170160790 | 1.70 | 2.04 | |
| Luchtverplaatser | ||||
| 120 | 170160620 | 14.23 | 17.08 | |
| Épuisé | ||||
| 121 | 170143110 | |||
| Schroef 3,5x10 | ||||
| 122 | 915735100 | 0.83 | 1.00 | |
| BOUGIE A | ||||
| 123 | 168517-0 | 5.22 | 6.26 | |
| Faisceau de câbles | ||||
| 124 | 170147010 | 12.58 | 15.10 | |
| Conducteur de terre | ||||
| 125 | 170143031 | 3.37 | 4.04 | |
| Zeskantmoer M8X1 A | ||||
| 126 | 264022-6 | 1.01 | 1.21 | |
| Veerring 8mm EA3201S A | ||||
| 127 | 267822-3 | 0.83 | 1.00 | |
| Vliegwiel cpl | ||||
| 128 | 170141101 | 86.10 | 103.32 | |
| Startpal Met Veer Dcs3400/Th * | ||||
| 129 | 957166100 | 12.58 | 15.10 | |
| Épuisé | ||||
| 130 | 170143011 | |||
| Torx schroef 4x16 | ||||
| 131 | 908004165 | 1.01 | 1.21 | |
| Vliegwiel cpl | ||||
| 132 | 170141101 | 86.10 | 103.32 | |
| Handgreep Li Dcs3410Th | ||||
| 170 | 170311010 | 11.16 | 13.39 | |
| Handgreep Re Dcs3410Th | ||||
| 171 | 170313010 | 11.16 | 13.39 | |
| Schroef 4x20 | ||||
| 172 | 913340204 | 0.83 | 1.00 | |
| Rubber demper | ||||
| 173 | 965403491 | 6.58 | 7.90 | |
| Draagoog | ||||
| 174 | 170313080 | 10.84 | 13.01 | |
| Schroef 5x30 | ||||
| 175 | 913650304 | 1.01 | 1.21 | |
| Gashendel | ||||
| 176 | 170117040 | 2.93 | 3.52 | |
| Gas-schakelaar | ||||
| 177 | 170117030 | 3.22 | 3.86 | |
| Épuisé | ||||
| 178 | 170117050 | |||
| Épuisé | ||||
| 179 | 170312010 | |||
| Épuisé | ||||
| 180 | 170312020 | |||
| Schroef 5x30 | ||||
| 181 | 913650304 | 1.01 | 1.21 | |
| Beugelgreep | ||||
| 182 | 170310010 | 26.11 | 31.33 | |
| Schroef 5x30 | ||||
| 183 | 913650304 | 1.01 | 1.21 | |
| Bevestigingsbus Dcs34 | ||||
| 184 | 036114020 | 0.83 | 1.00 | |
| Rubber demper | ||||
| 185 | 965403491 | 6.58 | 7.90 | |
| Épuisé | ||||
| 186 | 170146050 | |||
| Montage ring | ||||
| 187 | 170146010 | 1.43 | 1.72 | |
| Stopper | ||||
| 188 | 170111060 | 1.43 | 1.72 | |
| Zijafdekkap | ||||
| 220 | 170213602 | 17.90 | 21.48 | |
| Épuisé | ||||
| 222 | 923208004 | |||
| Kettingvanger | ||||
| 223 | 170213100 | 2.08 | 2.50 | |
| Schroef 3,5x10 | ||||
| 224 | 915735100 | 0.83 | 1.00 | |
| Plaque De Guidage | ||||
| 225 | 170111070 | 5.87 | 7.04 | |
| Épuisé | ||||
| 226 | 036213090 | |||
| Kettingspanner Nok Dcs34 A | ||||
| 227 | 001213042 | 3.22 | 3.86 | |
| Bout Geel Dcs3410/Th A | ||||
| 228 | 036110021 | 9.96 | 11.95 | |
| Épuisé | ||||
| 229 | 980114912 | |||
| Épuisé | ||||
| 300 | 170151100 | |||
| Anneau de retenue | ||||
| 302 | 119151350 | 3.22 | 3.86 | |
| Membraandeksel | ||||
| 305 | 021151120 | 10.81 | 12.97 | |
| Épuisé | ||||
| 306 | 021151160 | |||
| Set stuurdelen | ||||
| 307 | 957151060 | 23.75 | 28.50 | |
| Set stuurdelen | ||||
| 308 | 957151040 | 27.94 | 33.53 | |
| Membraam Tbv Pomp, Rubber | ||||
| 320 | 021151150 | 8.84 | 10.61 | |
| Membraamset Dcs520 | ||||
| 321 | 021151540 | 19.80 | 23.76 | |
| Vis | ||||
| 323 | 118151190 | 2.80 | 3.36 | |
| Stat.aansl.schroef | ||||
| 324 | 378151210 | 2.44 | 2.93 | |
| Vis | ||||
| 326 | 378151220 | 1.21 | 1.45 | |
| Veer | ||||
| 328 | 021151530 | 2.80 | 3.36 | |
| Ressort | ||||
| 329 | 170151260 | 3.20 | 3.84 | |
| Gasveer | ||||
| 330 | 001151310 | 2.80 | 3.36 | |
| Ressort | ||||
| 333 | 170151280 | 9.54 | 11.45 | |
| Stelschroef L Dcs3410/Th | ||||
| 334 | 001151810 | 11.16 | 13.39 | |
| Stelschroef H Dcs3410/Th | ||||
| 335 | 001151820 | 11.16 | 13.39 | |
| Zeef | ||||
| 339 | 021151180 | 2.16 | 2.59 | |
| Set stuurdelen | ||||
| 340 | 957150040 | 11.32 | 13.58 | |
| Accelerator | ||||
| 341 | 957151070 | 14.24 | 17.09 | |
