Dessins techniques et pièces de rechange Makita DHR171
Type exact:
DHR171
DHR171

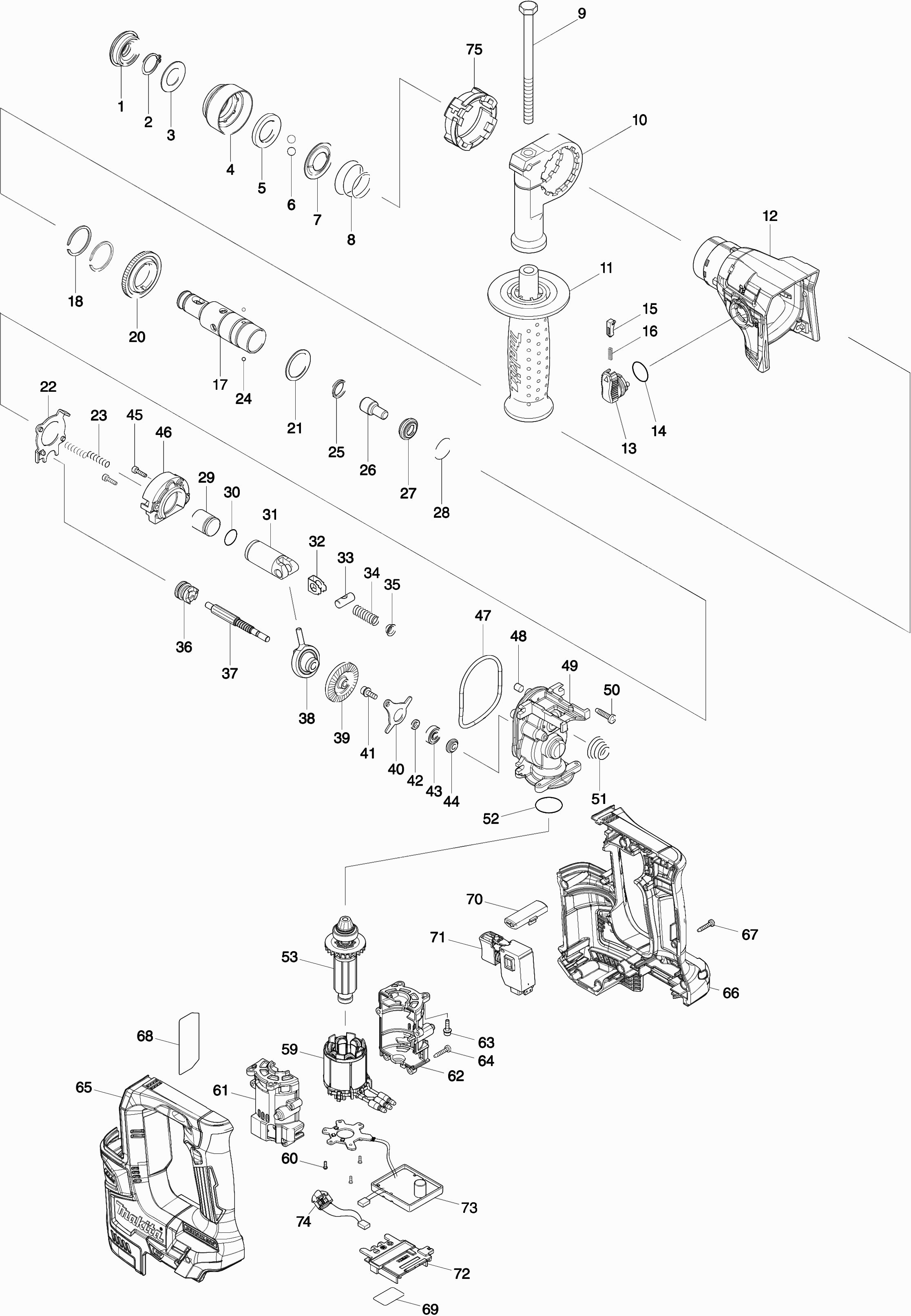

Dessins des MAKITA DHR171
Liste de pièces de rechange des MAKITA DHR171
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Rubber stofkap 34 | ||||
| 001 | 286037-3 | Rubber stofkap 34 | € 1.00 | |
| Borgring S-17 | ||||
| 002 | 961057-5 | Borgring S-17 | € 1.00 | |
| Sluitring 17mm | ||||
| 003 | 253377-4 | Sluitring 17mm | € 1.00 | |
| Boorhouderkap druk | ||||
| 004 | 457214-6 | Boorhouderkap druk | € 1.00 | |
| Ring 21 | ||||
| 005 | 257416-2 | Ring 21 | € 1.01 | |
| Stalen kogel 7.0 | ||||
| 006 | 216022-2 | Stalen kogel 7.0 | € 1.00 | |
| Geleidering | ||||
| 007 | 346177-0 | Geleidering | € 1.00 | |
| Conische drukveer 21-29 | ||||
| 008 | 232347-6 | Conische drukveer 21-29 | € 1.00 | |
| Zeskant bout 8x120 | ||||
| 009 | 265583-9 | Zeskant bout 8x120 | € 1.01 | |
| Handgreepbeugel | ||||
| 010 | 417911-6 | Handgreepbeugel | € 2.09 | |
| Poignee | ||||
| 011 | 158057-6 | Poignee | € 9.58 | |
| Moer M8 | ||||
| 011C10 | 931402-8 | Moer M8 | € 1.00 | |
| Carter | ||||
| 012 | 144218-4 | Carter | € 14.33 | |
| Kogellager 6805llb | ||||
| 012C10 | 211375-4 | Kogellager 6805llb | € 21.84 | |
| Keerring 25 | ||||
| 012C20 | 213788-5 | Keerring 25 | € 1.01 | |
| Verstelknop | ||||
| 013 | 161569-0 | Verstelknop | € 1.73 | |
| O-ring 17 | ||||
| 014 | 213278-8 | O-ring 17 | € 1.00 | |
| Blokkeerknop | ||||
| 015 | 161568-2 | Blokkeerknop | € 1.01 | |
| Drukveer 3 | ||||
| 016 | 232344-2 | Drukveer 3 | € 1.00 | |
| Porte-foret | ||||
| 017 | 326841-9 | Porte-foret | € 14.33 | |
| Borgring Wr-25 | ||||
| 018 | 961135-1 | Borgring Wr-25 | € 1.73 | |
| Tandwiel 57 | ||||
| 020 | 221483-3 | Tandwiel 57 | € 5.26 | |
| Platte ring 24 | ||||
| 021 | 267175-0 | Platte ring 24 | € 1.00 | |
| Wisselplaat | ||||
| 022 | 161570-5 | Wisselplaat | € 2.81 | |
| Drukveer 4 | ||||
| 023 | 233194-8 | Drukveer 4 | € 1.00 | |
| Stalen kogel 3 | ||||
| 024 | 216019-1 | Stalen kogel 3 | € 1.00 | |
| X-ring 13 | ||||
| 025 | 213183-9 | X-ring 13 | € 1.00 | |
| Slagstuk | ||||
| 026 | 326843-5 | Slagstuk | € 1.01 | |
| Ring 10 | ||||
| 027 | 326842-7 | Ring 10 | € 1.01 | |
| Borgring 23 | ||||
| 028 | 232343-4 | Borgring 23 | € 1.00 | |
| Slaghamer | ||||
| 029 | 327007-4 | Slaghamer | € 2.09 | |
| O-ring 12 | ||||
| 030 | 213128-7 | O-ring 12 | € 1.00 | |
| Zuiger-cilinder | ||||
| 031 | 319510-9 | Zuiger-cilinder | € 5.26 | |
| Plaque De Guidage | ||||
| 032 | 347101-6 | Plaque De Guidage | € 1.00 | |
| Zuigerverbinding | ||||
| 033 | 326846-9 | Zuigerverbinding | € 1.00 | |
| Drukveer 3 | ||||
| 034 | 232346-8 | Drukveer 3 | € 1.00 | |
| Guide De Ressort | ||||
| 035 | 347102-4 | Guide De Ressort | € 1.00 | |
| Koppelingsplaat | ||||
| 036 | 326845-1 | Koppelingsplaat | € 2.81 | |
| Tandwiel 8 | ||||
| 037 | 221482-5 | Tandwiel 8 | € 4.10 | |
| Schommellager 6 | ||||
| 038 | 219026-3 | Schommellager 6 | € 10.87 | |
| Tandwiel 37 | ||||
| 039 | 221481-7 | Tandwiel 37 | € 6.62 | |
| Lagerborging | ||||
| 040 | 347100-8 | Lagerborging | € 1.00 | |
| Zeskant bout 4x12 | ||||
| 041 | 266273-7 | Zeskant bout 4x12 | € 1.00 | |
| Ring 5 | ||||
| 042 | 257415-4 | Ring 5 | € 1.00 | |
| Kogellager 625zz | ||||
| 043 | 211007-3 | Kogellager 625zz | € 5.90 | |
| Ring 5 | ||||
| 044 | 326847-7 | Ring 5 | € 1.00 | |
| Inbusbout M3x12mm | ||||
| 045 | 265910-0 | Inbusbout M3x12mm | € 1.00 | |
| Vastzetblok | ||||
| 046 | 144219-2 | Vastzetblok | € 5.26 | |
| O-ring 60 | ||||
| 047 | 213092-2 | O-ring 60 | € 1.00 | |
| Filtre | ||||
| 048 | 443138-2 | Filtre | € 1.00 | |
| Binnenhuis Hr166D A | ||||
| 049 | 140N37-0 | Binnenhuis Hr166D A | € 9.58 | |
| Binnenhuis | ||||
| 049 | 319508-6 | Binnenhuis | € 12.24 | |
| Tapschroef 4x18 | ||||
| 050 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Conische drukveer 8-19 | ||||
| 051 | 232345-0 | Conische drukveer 8-19 | € 1.00 | |
| O-ring 22,4 | ||||
| 052 | 213008-7 | O-ring 22,4 | € 1.01 | |
| Induit | ||||
| 053 | 619421-1 | Induit | € 26.27 | |
| Induit | ||||
| 059 | 629283-9 | Induit | € 14.33 | |
| Parker Ck 2x6mm | ||||
| 060 | 266490-9 | Parker Ck 2x6mm | € 1.00 | |
| Motorhuisset | ||||
| 061 | 183G09-0 | Motorhuisset | € 4.10 | |
| Motorhuisset | ||||
| 062 | 183G09-0 | Motorhuisset | € 4.10 | |
| Inbusbout M3x12mm | ||||
| 063 | 251510-2 | Inbusbout M3x12mm | € 1.00 | |
| Tapschroef 3x16 | ||||
| 064 | 266130-9 | Tapschroef 3x16 | € 1.00 | |
| Motorhuis set Dhr171 | ||||
| 065 | 183H25-8 | Motorhuis set Dhr171 | € 19.93 | |
| Borgmoer M4x7mm | ||||
| 065C10 | 252126-6 | Borgmoer M4x7mm | € 1.00 | |
| Rubber ring 6mm | ||||
| 065C20 | 262182-8 | Rubber ring 6mm | € 1.00 | |
| Rubber pen 6 | ||||
| 065C30 | 263005-3 | Rubber pen 6 | € 1.00 | |
| Motorhuis set Dhr171 | ||||
| 066 | 183H25-8 | Motorhuis set Dhr171 | € 19.93 | |
| Borgmoer M4x7mm | ||||
| 066C10 | 252126-6 | Borgmoer M4x7mm | € 1.00 | |
| Rubber ring 6mm | ||||
| 066C20 | 262182-8 | Rubber ring 6mm | € 1.00 | |
| Rubber pen 6 | ||||
| 066C30 | 263005-3 | Rubber pen 6 | € 1.00 | |
| Tapschroef 3x16 | ||||
| 067 | 266130-9 | Tapschroef 3x16 | € 1.00 | |
| Naamplaat Dhr171 | ||||
| 068 | 853R59-2 | Naamplaat Dhr171 | € 1.00 | |
| Serienummer Label Dhr171 | ||||
| 069 | 853R80-1 | Serienummer Label Dhr171 | € 1.00 | |
| L/r schakelknop | ||||
| 070 | 457210-4 | L/r schakelknop | € 1.00 | |
| Commutateur | ||||
| 071 | 650689-0 | Commutateur | € 14.33 | |
| Aansluitunit | ||||
| 072 | 643874-2 | Aansluitunit | € 3.67 | |
| Controller Dhr171 | ||||
| 073 | 620746-8 | Controller Dhr171 | € 57.42 | |
| Licht Circuit Dhr171 | ||||
| 074 | 620747-6 | Licht Circuit Dhr171 | € 3.67 | |
