Dessins techniques et pièces de rechange Makita DHR283
Type exact:
DHR283
DHR283

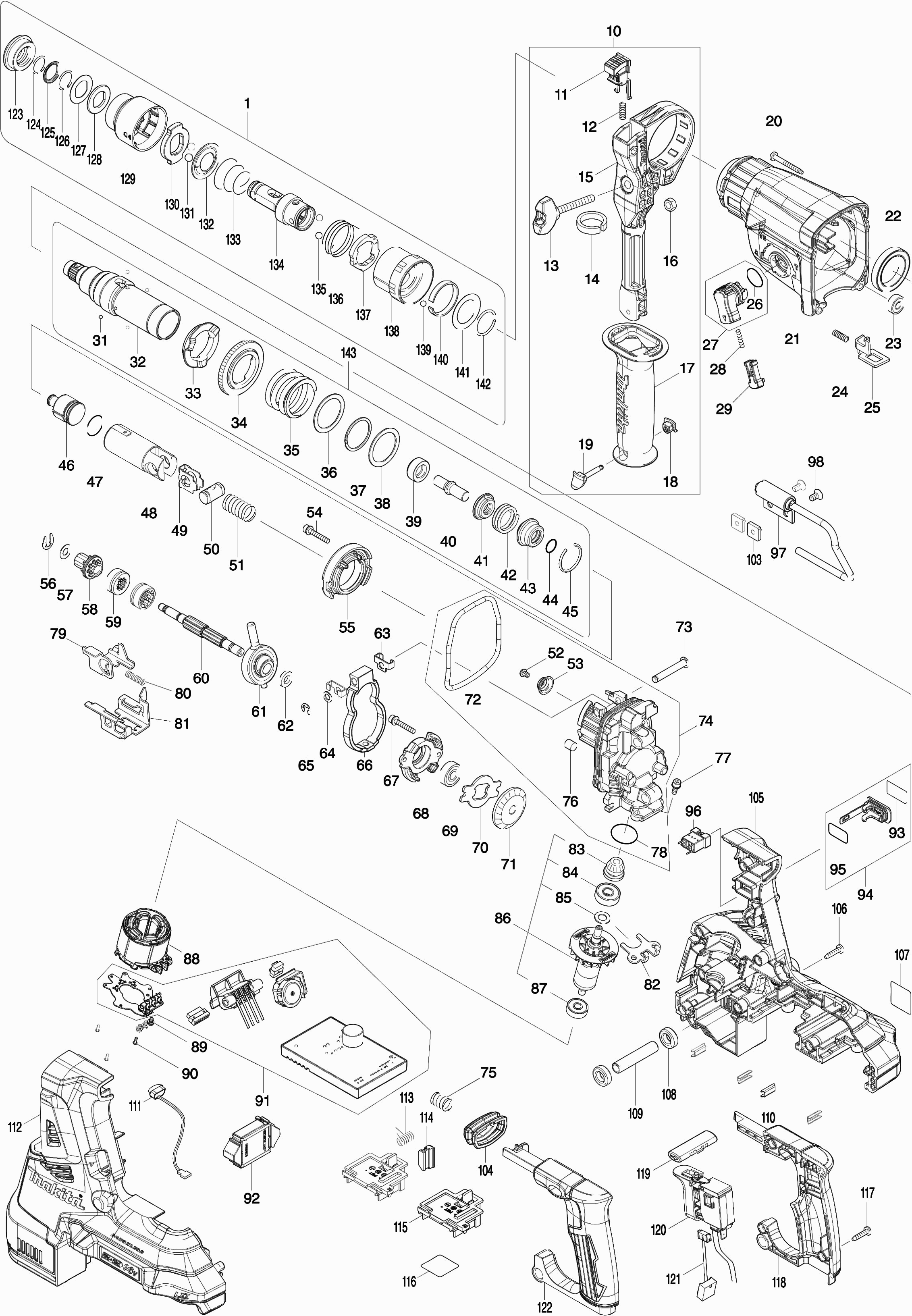

Dessins des MAKITA DHR283
Liste de pièces de rechange des MAKITA DHR283
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| SDS-PLUS boorkop | ||||
| 001 | 199138-7 | SDS-PLUS boorkop | € 19.20 | |
| Handgreep anti-vibratie DHR281/283 | ||||
| 010 | 126882-3 | Handgreep anti-vibratie DHR281/283 | € 18.00 | |
| Blokkeerknop DHR281/283 | ||||
| 011 | 144959-2 | Blokkeerknop DHR281/283 | € 1.01 | |
| Drukveer 4 | ||||
| 012 | 233360-7 | Drukveer 4 | € 1.00 | |
| Vleugelbout M6x50mm | ||||
| 013 | 265625-9 | Vleugelbout M6x50mm | € 1.01 | |
| Sponsrubber DHR281 | ||||
| 014 | 422258-5 | Sponsrubber DHR281 | € 1.00 | |
| Épuisé | ||||
| 015 | 458355-1 | Épuisé | ||
| Zeskant moer M6 | ||||
| 016 | 931302-2 | Zeskant moer M6 | € 1.00 | |
| Épuisé | ||||
| 017 | 458357-7 | Épuisé | ||
| Afdekkap handgrp DHR281/283 | ||||
| 018 | 422255-1 | Afdekkap handgrp DHR281/283 | € 1.01 | |
| Montagepin h-gr DHR281/283 | ||||
| 019 | 161838-9 | Montagepin h-gr DHR281/283 | € 3.24 | |
| Schroef 4x35 | ||||
| 020 | 266351-3 | Schroef 4x35 | € 1.00 | |
| Tandwielhuis DHR281/283 | ||||
| 021 | 144965-7 | Tandwielhuis DHR281/283 | € 12.24 | |
| Keerring 25 | ||||
| 021C10 | 213345-9 | Keerring 25 | € 1.22 | |
| Douille | ||||
| 021C20 | 331890-3 | Douille | € 2.81 | |
| Kogellager 6806llu | ||||
| 022 | 211294-4 | Kogellager 6806llu | € 8.50 | |
| Épuisé | ||||
| 023 | 211012-0 | Épuisé | ||
| Drukveer 4 | ||||
| 024 | 233360-7 | Drukveer 4 | € 1.00 | |
| Blokkeerplaat | ||||
| 025 | 347228-2 | Blokkeerplaat | € 1.22 | |
| O-ring 17 | ||||
| 026 | 213278-8 | O-ring 17 | € 1.00 | |
| Schakelknop DHR281/283 | ||||
| 027 | 135961-6 | Schakelknop DHR281/283 | € 1.44 | |
| Drukveer 3x28mm | ||||
| 028 | 234264-6 | Drukveer 3x28mm | € 1.00 | |
| Blokkeerknop | ||||
| 029 | 457709-9 | Blokkeerknop | € 1.00 | |
| Stalen kogel 3 | ||||
| 031 | 216019-1 | Stalen kogel 3 | € 1.00 | |
| Épuisé | ||||
| 032 | 144966-5 | Épuisé | ||
| Keerring 9 | ||||
| 032C10 | 213344-1 | Keerring 9 | € 4.10 | |
| Épuisé | ||||
| 033 | 332139-4 | Épuisé | ||
| Épuisé | ||||
| 034 | 227360-7 | Épuisé | ||
| Drukveer 31mm | ||||
| 035 | 234148-8 | Drukveer 31mm | € 1.22 | |
| Sluitring 30 | ||||
| 036 | 267153-0 | Sluitring 30 | € 1.00 | |
| Borgring spiro30 | ||||
| 037 | 257932-4 | Borgring spiro30 | € 3.24 | |
| Sluitring 30 | ||||
| 038 | 267153-0 | Sluitring 30 | € 1.00 | |
| Bus 9b | ||||
| 039 | 325783-4 | Bus 9b | € 1.01 | |
| Slagstuk "b" | ||||
| 040 | 325791-5 | Slagstuk "b" | € 1.73 | |
| Ring 10 | ||||
| 041 | 325792-3 | Ring 10 | € 1.22 | |
| Drukveer 20 | ||||
| 042 | 234149-6 | Drukveer 20 | € 1.01 | |
| O-ring huis "b" | ||||
| 043 | 325793-1 | O-ring huis "b" | € 2.81 | |
| O-ring 9 | ||||
| 044 | 213073-6 | O-ring 9 | € 1.00 | |
| Veerring 28 | ||||
| 045 | 233979-2 | Veerring 28 | € 1.00 | |
| Slaghamer | ||||
| 046 | 325784-2 | Slaghamer | € 2.81 | |
| O-ring 17.5 | ||||
| 047 | 213258-4 | O-ring 17.5 | € 2.09 | |
| Zuiger DHR281/283 | ||||
| 048 | 327079-9 | Zuiger DHR281/283 | € 6.62 | |
| Geleidingsplaat | ||||
| 049 | 346036-8 | Geleidingsplaat | € 1.00 | |
| Zuigerpen Hr2440/50 A | ||||
| 050 | 324215-8 | Zuigerpen Hr2440/50 A | € 2.09 | |
| Drukveer 14mm DHR281/283 | ||||
| 051 | 232449-8 | Drukveer 14mm DHR281/283 | € 1.00 | |
| Bout M4x6mm DHR281/283 | ||||
| 052 | 265627-5 | Bout M4x6mm DHR281/283 | € 1.00 | |
| Veergeleider DHR281/283 | ||||
| 053 | 347344-0 | Veergeleider DHR281/283 | € 1.00 | |
| Zeskantbout Hr5210C | ||||
| 054 | 922148-7 | Zeskantbout Hr5210C | € 1.00 | |
| Geleidering DHR281/283 | ||||
| 055 | 144960-7 | Geleidering DHR281/283 | € 3.67 | |
| Stopring Ext-u6 | ||||
| 056 | 257336-0 | Stopring Ext-u6 | € 1.00 | |
| Sluitring 7 | ||||
| 057 | 253186-1 | Sluitring 7 | € 1.00 | |
| Tandwiel 10 DHR281/283 | ||||
| 058 | 226170-9 | Tandwiel 10 DHR281/283 | € 6.62 | |
| Koppelingsplaat | ||||
| 059 | 332125-5 | Koppelingsplaat | € 5.26 | |
| Koppeling DHR281/283 | ||||
| 060 | 327078-1 | Koppeling DHR281/283 | € 5.26 | |
| Schommellager 10 DHR281/283 | ||||
| 061 | 219030-2 | Schommellager 10 DHR281/283 | € 14.33 | |
| Ring 8 | ||||
| 062 | 257321-3 | Ring 8 | € 1.00 | |
| Gewichthouder | ||||
| 063 | 346538-4 | Gewichthouder | € 1.00 | |
| Sluitring 6 | ||||
| 064 | 253077-6 | Sluitring 6 | € 1.00 | |
| Stopring E-5 | ||||
| 065 | 961018-5 | Stopring E-5 | € 1.00 | |
| Balansgewicht DHR281/283 | ||||
| 066 | 310869-7 | Balansgewicht DHR281/283 | € 4.10 | |
| Zeskantbout Hr5210C | ||||
| 067 | 922148-7 | Zeskantbout Hr5210C | € 1.00 | |
| Lagerhuis DHR281/283 | ||||
| 068 | 319674-9 | Lagerhuis DHR281/283 | € 2.45 | |
| Kogellager 608Zz A | ||||
| 069 | 210046-0 | Kogellager 608Zz A | € 1.00 | |
| Lagerborging B DHR281/283 | ||||
| 070 | 347343-2 | Lagerborging B DHR281/283 | € 1.00 | |
| Tandwiel 32 DHR281/283 | ||||
| 071 | 221599-4 | Tandwiel 32 DHR281/283 | € 5.90 | |
| O-ring 74mm DHR281/283 | ||||
| 072 | 213850-6 | O-ring 74mm DHR281/283 | € 1.01 | |
| Platkoppin 6mm . | ||||
| 073 | 256536-9 | Platkoppin 6mm . | € 1.01 | |
| Binnenhuis DHR281/283 | ||||
| 074 | 135962-4 | Binnenhuis DHR281/283 | € 29.04 | |
| Drukveer 10mm DHR281/283 | ||||
| 075 | 232436-7 | Drukveer 10mm DHR281/283 | € 1.00 | |
| Dempingsvilt | ||||
| 076 | 443153-6 | Dempingsvilt | € 1.00 | |
| Inbusbout M4x12 | ||||
| 077 | 922118-6 | Inbusbout M4x12 | € 1.00 | |
| O-ring 22,4 | ||||
| 078 | 213008-7 | O-ring 22,4 | € 1.01 | |
| Wisselplaat B | ||||
| 079 | 347230-5 | Wisselplaat B | € 1.73 | |
| Drukveer 5 | ||||
| 080 | 234343-0 | Drukveer 5 | € 1.00 | |
| Wisselplaat A | ||||
| 081 | 347229-0 | Wisselplaat A | € 2.45 | |
| Lagerborging A | ||||
| 082 | 346536-8 | Lagerborging A | € 1.22 | |
| Tandwiel 11 DHR281/283 | ||||
| 083 | 144964-9 | Tandwiel 11 DHR281/283 | € 4.61 | |
| Kogellager 608 2rs | ||||
| 084 | 210024-0 | Kogellager 608 2rs | € 3.24 | |
| Sluitring 8 x 14 x 1mm | ||||
| 085 | 253835-0 | Sluitring 8 x 14 x 1mm | € 1.00 | |
| Anker assy DHR281/283 | ||||
| 086 | 519513-5 | Anker assy DHR281/283 | € 66.00 | |
| KOGELLAGER 626DDW | ||||
| 087 | 210022-4 | KOGELLAGER 626DDW | € 2.81 | |
| Veld DHR281/283 | ||||
| 088 | 629340-3 | Veld DHR281/283 | € 12.24 | |
| Kruiskop Schroef M3X6 | ||||
| 089 | 652069-6 | Kruiskop Schroef M3X6 | € 1.00 | |
| Parker Ck 2x6mm | ||||
| 090 | 266490-9 | Parker Ck 2x6mm | € 1.00 | |
| Controller DHR283 | ||||
| 091 | 620814-7 | Controller DHR283 | € 204.60 | |
| Acceleratiemeter unit DHR283 | ||||
| 092 | 620816-3 | Acceleratiemeter unit DHR283 | € 43.30 | |
| Épuisé | ||||
| 093 | 813T75-8 | Épuisé | ||
| Kap Set DSP601/DGA514 P | ||||
| 094A | 183H92-3 | Kap Set DSP601/DGA514 P | € 2.09 | |
| Épuisé | ||||
| 094B | 183J85-2 | Épuisé | ||
| O-ring 18 | ||||
| 095A | 213275-4 | O-ring 18 | € 1.00 | |
| O-ring 16 | ||||
| 095B | 213218-6 | O-ring 16 | € 1.00 | |
| Aansluitunit BluTooth DHR283 | ||||
| 096 | 632L87-2 | Aansluitunit BluTooth DHR283 | € 14.33 | |
| Haak assy DHR281/283 | ||||
| 097 | 135963-2 | Haak assy DHR281/283 | € 4.61 | |
| Verzonken schroef 5x10 | ||||
| 098 | 912207-5 | Verzonken schroef 5x10 | € 1.00 | |
| Vierkant moer M5 | ||||
| 103 | 264002-2 | Vierkant moer M5 | € 1.00 | |
| Bufferring DHR281/283 | ||||
| 104 | 422257-7 | Bufferring DHR281/283 | € 6.62 | |
| Motorhuisset DHR283 P | ||||
| 105 | 183J30-7 | Motorhuisset DHR283 P | € 23.89 | |
| Rubber pen 6 | ||||
| 105C10 | 263005-3 | Rubber pen 6 | € 1.00 | |
| Tapschroef 4x18 | ||||
| 106 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Naamplaat DHR283 | ||||
| 107 | 854J52-1 | Naamplaat DHR283 | € 2.81 | |
| Rubber RING 10 DHR81/283 | ||||
| 108 | 422256-9 | Rubber RING 10 DHR81/283 | € 1.00 | |
| Bus 10 DHR281/283 | ||||
| 109 | 257438-2 | Bus 10 DHR281/283 | € 1.22 | |
| Beschermplaatplaat | ||||
| 110 | 346783-1 | Beschermplaatplaat | € 1.00 | |
| Licht Circuit Dhp483 | ||||
| 111 | 620549-0 | Licht Circuit Dhp483 | € 3.67 | |
| Motorhuisset DHR283 P | ||||
| 112 | 183J30-7 | Motorhuisset DHR283 P | € 23.89 | |
| Rubber pen 6 | ||||
| 112C10 | 263005-3 | Rubber pen 6 | € 1.00 | |
| Torsieveer 6mm | ||||
| 113 | 233598-4 | Torsieveer 6mm | € 1.00 | |
| Blokkeerbhandel | ||||
| 114 | 313226-8 | Blokkeerbhandel | € 1.00 | |
| Aansluitunit (3 contacten) | ||||
| 115 | 644809-6 | Aansluitunit (3 contacten) | € 4.10 | |
| Label serienr DHR283 | ||||
| 116 | 854J58-9 | Label serienr DHR283 | € 2.81 | |
| Tapschroef 4x18 | ||||
| 117 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Handgreepset DHR283 | ||||
| 118 | 183J29-2 | Handgreepset DHR283 | € 5.90 | |
| L+r schakelhendel | ||||
| 119 | 453124-5 | L+r schakelhendel | € 1.00 | |
| Schakelaar DHR281/283 | ||||
| 120 | 651366-7 | Schakelaar DHR281/283 | € 18.02 | |
| Draadboom DHR281/283 | ||||
| 121 | 632L95-3 | Draadboom DHR281/283 | € 2.81 | |
| Handgreepset DHR283 | ||||
| 122 | 183J29-2 | Handgreepset DHR283 | € 5.90 | |
| Rubber stofkap 35 | ||||
| 123 | 286288-8 | Rubber stofkap 35 | € 1.00 | |
| Veerring 14 | ||||
| 124 | 233989-9 | Veerring 14 | € 1.00 | |
| Sluitring 16 | ||||
| 125 | 346221-3 | Sluitring 16 | € 1.00 | |
| Borgveer 15 | ||||
| 126 | 233992-0 | Borgveer 15 | € 1.00 | |
| Sluitring 17mm | ||||
| 127 | 267437-6 | Sluitring 17mm | € 1.00 | |
| Rubber ring 16 | ||||
| 128 | 424364-2 | Rubber ring 16 | € 1.00 | |
| Beitelblokkeerkap DHR281/283 | ||||
| 129 | 458358-5 | Beitelblokkeerkap DHR281/283 | € 2.81 | |
| Stopper DHR281/283 | ||||
| 130 | 327081-2 | Stopper DHR281/283 | € 3.67 | |
| Stalen kogel 7.0 | ||||
| 131 | 216022-2 | Stalen kogel 7.0 | € 1.00 | |
| Geleidering | ||||
| 132 | 346177-0 | Geleidering | € 1.00 | |
| Drukveer 21-29 | ||||
| 133 | 233916-6 | Drukveer 21-29 | € 1.00 | |
| Épuisé | ||||
| 134 | 327080-4 | Épuisé | ||
| Stalen kogel 6 | ||||
| 135 | 216013-3 | Stalen kogel 6 | € 1.00 | |
| Torsieveer 31 | ||||
| 136 | 231669-1 | Torsieveer 31 | € 1.00 | |
| Verwisselring | ||||
| 137 | 345334-7 | Verwisselring | € 1.44 | |
| Blokkeerkap | ||||
| 138 | 418218-3 | Blokkeerkap | € 1.01 | |
| Stalen kogel 5.0 | ||||
| 139 | 216018-3 | Stalen kogel 5.0 | € 1.00 | |
| Ressort A Lame | ||||
| 140 | 345335-5 | Ressort A Lame | € 1.00 | |
| Sluitring 24 | ||||
| 141 | 267270-6 | Sluitring 24 | € 1.00 | |
| Borgring 21 | ||||
| 142 | 233924-7 | Borgring 21 | € 1.00 | |
| Boor/beitelkophoud cpl DHR281 | ||||
| 143 | 135965-8 | Boor/beitelkophoud cpl DHR281 | € 34.58 | |
