Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita G4300L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Makita G4300L

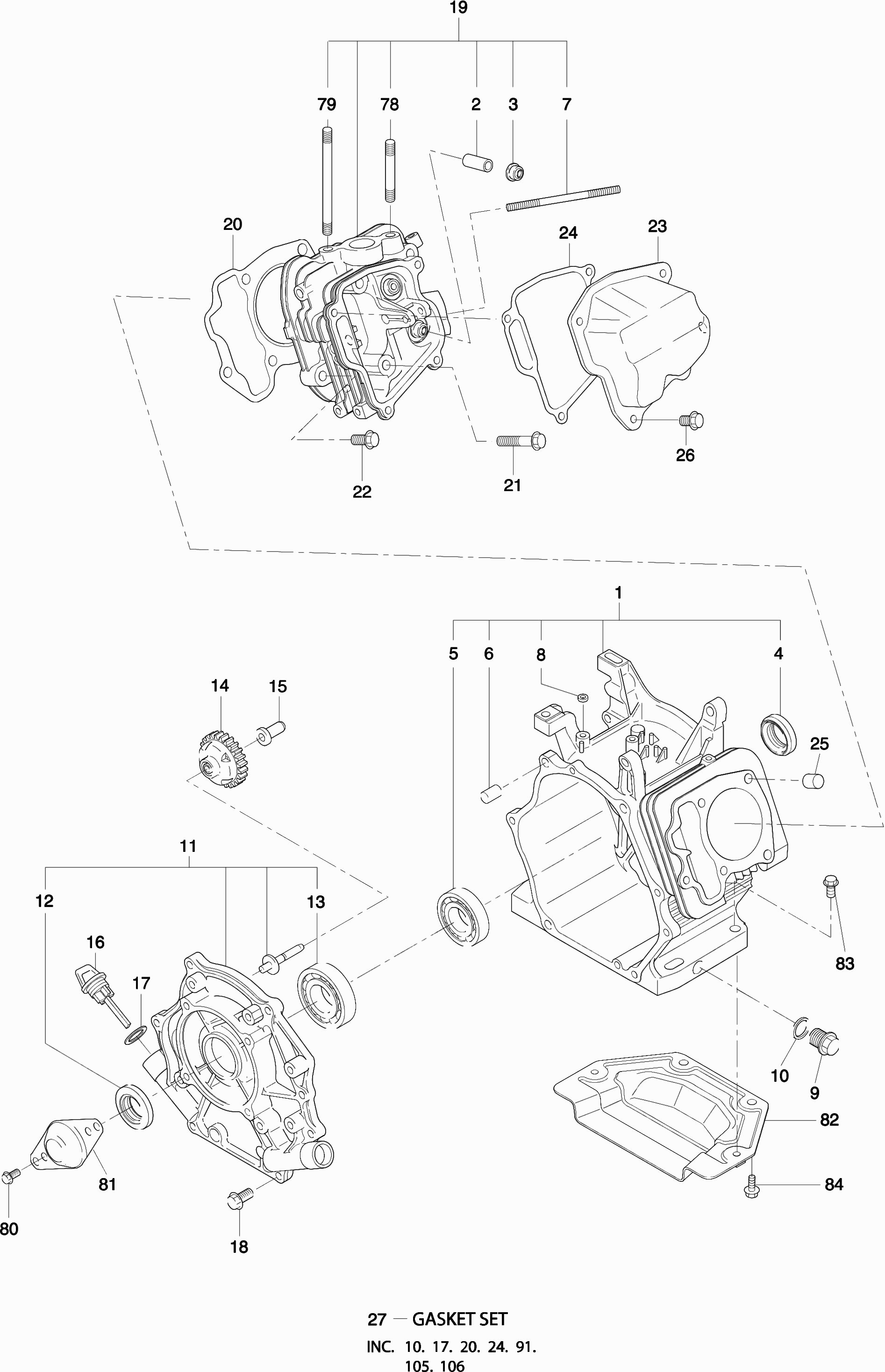

Dessins techniques 1

Dessins techniques 2

Dessins techniques 3

Dessins techniques 4

Dessins techniques 5

Dessins techniques 6

Dessins techniques 7

Dessins techniques 8

Dessins techniques 9

Dessins techniques 10

Dessins techniques 11

Dessins techniques 12

Dessins techniques 13

Liste de pièces de rechange des Makita G4300L

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carterhuis
001 2791010251 453.92 544.70

Klepgeleider
002 2371420203 31.77 38.12

Kleppakking
003 2771601001 4.24 5.09

Oliekeerring 30X45X7 G4300L
004 0440300160 11.28 13.54

Kogellager 6206 G4300L *
005 0600300341 16.58 19.90

Pasbus 10 10.3X8.5X14 Eg241 *
006 2771501103 0.83 1.00

Steun M6X107 G4300L *
007 0105060410 3.28 3.94

Oliekeerring 6X10X2,5 G4300L
008 0440060020 4.85 5.82

Carterplug Eg-Series
009 0401140030 2.36 2.83

Pakking G2400-3500-550
010 0211140020 0.83 1.00

Krukashuisdeksel G4300L *
011 2791100121 100.48 120.58

Oliekeerring 30X45X7 G4300L
012 0440300160 11.28 13.54

Kogellager 6206 G4300L
013 0600300370 16.58 19.90

Regulateurtandwiel
014 27745004J1 11.64 13.97

Épuisé
015 2774190103

Épuisé
016 2796360113

Pakking Oliepeilstok G6100R A
017 0213200050 1.90 2.28

Flensbout G4300L *
018 0010408350 1.32 1.58

Cilinderkop G4300L *
019 2791300501 161.29 193.55

Koppakking
020 2791500133 11.78 14.14

Flensbout M8X68 G4300L *
021 0110080240 3.37 4.04

Flensbout M8X33 G4300L *
022 0110080310 1.92 2.30

Kleppendeksel
023 2771550301 31.77 38.12

Kleppendekselpakking
024 2771600113 3.54 4.25

Pasbus 10 10.3X8.5X14 Eg241 *
025 2771501103 0.83 1.00

Flensbout G24/35/5500
026 0110060020 1.58 1.90

Pakkingset
027 2799900137 16.58 19.90

Krukas G4300L *
028 2792050101 212.23 254.68

Flensmoer M18 G4300L *
029 0180180010 6.86 8.23

Inleg Spie G2400-3500-1R
030 0323030010 2.96 3.55

Drijfstang G4300L *
031 2792250120 73.92 88.70

Drijfstangbout M7x13,8
032 2792300103 3.78 4.54

Zuigerpen G4300L *
033 2792330103 7.81 9.37

Zuiger 75 G4300L *
034 2792340103 31.77 38.12

Zuigerveerset 75
035 2792351117 49.38 59.26

Borgring Eg441A
036 0565180010 0.95 1.14

Nokkenas cpl
037 2793160211 83.16 99.79

Nokkenaspen
038 2773510103 7.87 9.44

Épuisé
039 0240060010

Pen 4Mm G4300L *
040 2773860103 0.95 1.14

Vrijloophaak
041 2793640103 11.60 13.92

Borgring 13,8Mm G4300L *
042 2773650103 1.14 1.37

Retourveer
043 2793870113 1.58 1.90

Klepveer
044 2793360103 3.28 3.94

Retourveer
045 2693370103 4.85 5.82

Inlaatklep
046 27933401H3 18.37 22.04

Uitlaatklep
047 27933501H3 29.23 35.08

Tegenklep
048 13210KA031 1.32 1.58

Nokkenasketting G28/4300L *
049 2793560111 24.14 28.97

Nokkenasketting
050 2773691103 2.98 3.58

Ressort De Traction
051 2773710103 2.98 3.58

Pen 6x13x34mm
052 2773690203 3.28 3.94

Kettinggeleider
053 2773691313 2.58 3.10

Tuimelaarpen
054 2773500201 2.58 3.10

Borgring G28/4300L *
055 0031305000 0.83 1.00

Kleppentuimelaar
056 2773620100 24.14 28.97

Tuimelaar
057 2773620200 21.94 26.33

Stelschroef M5 G28/4300L *
058 0149050020 2.58 3.10

Stelschroef M5 G28/4300L *
059 0149050020 2.58 3.10

Moer M5 G28/4300L *
060 0170050030 0.95 1.14

Moer M5 G28/4300L *
061 0170050030 0.95 1.14

Flensbout G24/35/5500
062 0110060020 1.58 1.90

Regulateuras
063 2774220133 11.28 13.54

Borgring G28/4300L *
064 0031305000 0.83 1.00

Tussenplaat Eg441A *
065 2795271111 10.02 12.02

Bout G5500R
066 0016508120 0.83 1.00

Vliegwiel G4300L *
067 2797926201 161.29 193.55

Ontsteking
068 2797943001 73.98 88.78

Épuisé
069 0011406250

Stopkabel
070 27773102H1 6.11 7.33

Bougie Br6Hs
071 0650140150 10.46 12.55

Bougiedop
072 X655000270 4.24 5.09

Oliesensor G4300L *
073 2797630131 24.14 28.97

Épuisé
074 0011406160

Épuisé
075 0130060260

Draadklem G4300L *
076 2797550103 2.27 2.72

Tapbout G3501R
077 0152060050 0.83 1.00

Tapeind Uitlaat *
078 0105080290 1.32 1.58

Tapeind M8X120 G4300L *
079 0105080440 6.86 8.23

Flensbout M8X12 G28/4300L *
080 0110080150 2.27 2.72

Deksel G2800L *
081 2778700103 7.87 9.44

Montageplaat G4300L *
082 33D3500101 18.37 22.04

Flensbout M8X33 G28/4300L *
083 0110080270 1.32 1.58

Flensbout M8X12 G28/4300L *
084 0110080150 2.27 2.72

Uitlaat G4300L *
085 2793040121 161.70 194.04

Montageplaat G4300L *
086 33D5260103 53.02 63.62

Flensbout M8X33 G28/4300L *
087 0110080270 1.32 1.58

Épuisé
088 0023808000

Flensbout G4300L *
089 0110080320 1.32 1.58

Bout G2400-3500-550 *
090 0110060010 1.32 1.58

Uitlaatpakking
091 2773520113 2.27 2.72

Épuisé
092 9802008280

Tussenflens G4300L *
093 2793920103 3.78 4.54

Vonkvangerkap G4300L *
094 2773721003 7.87 9.44

Schroef Eh561 *
095 0043505160 0.83 1.00

Épuisé
096 0021805000

Épuisé
097 2793262200

Luchtfilterhuis G4300L *
098 2793263508 24.14 28.97

Luchtfilterpakking G4300L *
099 2793265008 4.85 5.82

Luchtfilterkap
100 2793264608 39.85 47.82

Luchtfilterelement
101 2793261208 15.56 18.67

Moer M/Revet G28/6100R
102 0023806000 1.14 1.37

Rubber Pijp G2400-3501-350
103 0851080000 13.17 15.80

Spruitstuk
104 27932902J1 11.60 13.92

Joint
105 27935902J3 1.32 1.58

Joint
106 27935903J3 1.14 1.37

Beugel G4300L *
107 2793900401 10.02 12.02

Bout G28/32/4300L *
108 0110060150 1.32 1.58

Bout Eg241A A
109 0010406200 0.95 1.14

Épuisé
110 2794230153

Épuisé
111 2794270111

Regulateurstangveer
112 2774280123 1.92 2.30

Bout Eg241A A
113 0010406200 0.95 1.14

Moer G2400-3500-550
114 0186060020 0.94 1.13

Regulateurstangveer
115 2774252503 3.28 3.94

Regulateurafstelplt G28/3200L*
116 2774800101 2.58 3.10

Schroef 5X55 G28/3200L *
117 0043105550 0.83 1.00

Vliegwielhuis G4300L *
118 2795200113 146.74 176.09

Bout M/Revet G4100R
119 0011406300 0.83 1.00

Bout M/Revet G4300L *
120 0011406600 1.32 1.58

Pasbus 8X10 G28/3200L *
121 9804008110 1.57 1.88

Épuisé
122 2775040110

Starterveer G28/3200L *
123 2775040208 24.14 28.97

Koordhaspel G28/3200L *
124 2775040308 29.23 35.08

Starterkoord
125 2775040808 16.58 19.90

Starterknop G28/3200L *
126 2775040908 6.11 7.33

Palinrichting
127 2775040408 6.86 8.23

Frictieveer
128 2775040508 16.58 19.90

Frictieplaat
129 2775040708 7.87 9.44

Anneau de retenue
130 2775040608 10.02 12.02

Bout M6X18 G17/28/3200L *
131 0110060140 1.32 1.58

Waaier G4300L *
132 2795411003 24.14 28.97

Plaque Intermediaire
133 2795270213 18.37 22.04

Flensbout G24/35/5500
134 0110060020 1.58 1.90

Aandrijfas G28/3200L *
135 2772440103 69.12 82.94

Bout M8X27 G28/3200L *
136 0110100110 1.92 2.30

Carburateur
137 2796239120 132.19 158.63

Gasklep G4300L *
138 2796253508 6.11 7.33

Schroef G4300L *
139 2516245008 1.92 2.30

Chokeklep
140 2796252608 5.42 6.50

Schroef G4300L *
141 2516245008 1.92 2.30

Sproeier G4300L *
142 2796242008 11.28 13.54

Chokehandel G4300L *
143 2796252108 16.58 19.90

Gasstang
144 2796253008 29.23 35.08

Schroef G4300L *
145 2516245308 5.42 6.50

Aiguille
146 2796250008 24.14 28.97

Pen G4300L *
147 2796251508 1.32 1.58

Vlotterkamer G4300L *
148 2796255308 34.36 41.23

Joint
149 2516235008 2.58 3.10

Pakking G4300L *
150 2796254008 6.88 8.26

Vlotter G4300L *
151 2796250508 29.23 35.08

Hoofdgasnaald
152 2796240008 10.02 12.02

Schroef G4300L *
153 2846245608 1.14 1.37

Chokeveer G4300L *
154 2796244708 4.85 5.82

Schroef G4300L *
155 2796258108 11.28 13.54

Pasbus G4300L *
156 2796256108 3.78 4.54

Stelschroef G4300L *
157 2796235318 4.24 5.09

Stelschroefveer
158 2796244508 3.78 4.54

Binnenbus G4300L *
159 2796256208 3.37 4.04

Joint Torique
160 2796245208 4.85 5.82

Joint Torique
161 2796245108 4.85 5.82

Rubber Slang G4300L *
162 2796259008 2.27 2.72

Montageplaat G4300L *
163 2796257608 13.17 15.80

Schroef G4300L *
164 2796258008 1.92 2.30

Circuit Vlotter G28/3200L *
165 KU31104311 49.38 59.26

Flensbout G24/35/5500
166 0110060020 1.58 1.90

Beugel G3501-5500-01R
167 0566000250 2.27 2.72

Veld G4300L *
168 33D2175201 709.17 851.00

Bout M5X135 G4300L *
169 33C2105208 5.42 6.50

Anker+Kogell.G4300L *
170 33D2116101 453.92 544.70

Kogellager G28/3200L *
171 32D2100108 26.56 31.87

Bout M10X185 G4300L *
172 33D2105308 18.37 22.04

Veldkap G4300L *
173 33D2306101 36.90 44.28

Achterdeksel G4300L *
174 32D2307201 212.52 255.02

Bout M6X115 G4300L *
175 33D2105108 4.82 5.78

Eindkap G28/3200L *
176 33B2305101 26.69 32.03

Bout M5X10 G28/3200L *
177 33B2105208 2.96 3.55

Koolborstel met houder
178 32D2310101 41.67 50.00

Bout M5X18 G28/3200L *
179 32D2106208 1.57 1.88

Spanningsregelaar G28/3200L *
180 33B2300100 167.48 200.98

Bout M5X14 G28/3200L *
181 32D2105508 1.58 1.90

Basisplaat G28/3200L *
182 32D2105208 16.58 19.90

Bout M5X14 G28/3200L *
183 32D2105508 1.58 1.90

Bout G28/3200L *
184 32D2106108 1.58 1.90

Ecrou M5
185 32D2105108 0.95 1.14

Revet M5
186 32D2105308 0.95 1.14

Veerring M5
187 32D2105408 0.95 1.14

Doorvoer G28/3200L *
188 32B4500203 6.11 7.33

Klem G28/3200L *
189 32D2106008 2.96 3.55

Bout M5X12 G28/3200L *
190 32B2105308 1.57 1.88

Épuisé
191 33D3010101

Montagerubber R G4300L *
192 32B3021301 21.94 26.33

Montagerubber L G4300L *
193 32B3021401 21.94 26.33

Montagerubber R G4300L *
194 32B3020301 20.22 24.26

Montagerubber L G4300L *
195 32B3020401 20.22 24.26

Épuisé
196 0023808000

Aardekabel G28/3200L *
197 33B4809101 6.86 8.23

Schroef G28/3200L *
198 0140060121 0.83 1.00

Label (Aarde) G28/3200L *
199 0732002651 2.58 3.10

Afdekkap G28/3200L *
200 33B5000201 39.85 47.82

Tapschroef G4100R
201 0150040070 0.83 1.00

Kap G28/3200L *
202 33B4600103 4.85 5.82

Ring
203 0031004000 0.83 1.00

Beugel G28/3200L *
204 33B4601211 11.28 13.54

Afdichtspons G28/3200L *
205 34B5731103 2.58 3.10

Schroef G2400-3500-55*
206 3534990408 0.83 1.00

Controle Paneel G4300L *
207 33D4374420 272.87 327.44

Paneel Plaat G28/3200L *
208 33B4510901 53.02 63.62

Épuisé
209 33B4926503

Doorvoer G28/3200L *
210 2277500103 1.32 1.58

Stopcontact Ra m/klep
211 3584062108 39.78 47.74

Schroef G2400-5501R
212 0043603120 0.83 1.00

Moer G2400R-Etc
213 0021703000 0.83 1.00

Lamp Neon Groen G28/3200L *
214 3934066608 4.24 5.09

Épuisé
215 33K4181103

Bouton Rotatif
216 33K4201003 4.85 5.82

Chokeschijf
217 33K4202003 2.96 3.55

Chokeplaat
218 33K4203023 1.14 1.37

Tole De Construction
219 33B4601501 7.87 9.44

Schroef M3X16 G28/3200L *
220 33K4181408 0.95 1.14

Tapschroef G4100R
221 0150040070 0.83 1.00

Circuit Onderbreker G4300L *
222 32B4315401 60.64 72.77

Schroef m/ring
223 31B7901103 1.14 1.37

Schroef M5X18 G28/3200L *
224 3888800103 1.14 1.37

Rondelle Elastique
225 3320005008 0.83 1.00

Bague
226 3534990308 0.83 1.00

Ecrou
227 3534990208 0.95 1.14

Borgring G4100R
228 0033005000 0.95 1.14

Ecrou Papillon
229 3534990108 4.85 5.82

Chokekabel G28/3200L *
230 33B4602101 11.64 13.97

Schroef G28/3200L
231 0140060190 0.83 1.00

Kabelbinder G28/3200L
232 0563000020 1.92 2.30

Label "makita"
233 33D9001113 6.86 8.23

Afdekkap Onder G28/3200L *
234 33B5010101 30.62 36.74

Montageplaat G28/3200L *
235 33B3550101 34.36 41.23

Achterdeksel G28/3200L *
236 33B5050101 31.77 38.12

Flensbout M6X18 G28/3200L *
237 0110060180 1.32 1.58

Afdichtspons G28/3200L *
238 34B5731103 2.58 3.10

Uitlaatkap G28/3200L *
239 33B5620101 93.56 112.27

Uitlaatkap (L) G4300L *
240 33D5605101 83.68 100.42

Afdichtrubber G28/3200L *
241 33B5700503 3.28 3.94

Flensbout M6X18 G28/3200L *
242 0110060180 1.32 1.58

Bout G2400-3500-550 *
243 0110060080 0.95 1.14

Épuisé
244 33B9713213

Épuisé
245 33D9515613

Épuisé
246 0732005410

Tank G4300L #
247 33D6010211 190.58 228.70

Tank Dop G2800R
248 0430590011 34.33 41.20

Benzinefilter Eg-Series
249 0641540011 11.28 13.54

Bezinemeter G2800L
250 0648001500 36.90 44.28

Bezinekraan G2800L
251 0642010300 29.23 35.08

Bezinekraanfilter G2800L
252 0642009320 2.26 2.71

Pakking Tbv Benz.Kr. G4100R
253 0642006410 1.32 1.58

Kijkglas Benzine G4100R
254 0642007810 4.44 5.33

Schroef Tbv Benz.Kr. G4100R *
255 0642004790 0.95 1.14

Flensbout G24/35/5500
256 0110060020 1.58 1.90

Bezineslang G3500/01/5501 *
257 0851060000 24.14 28.97

Rubber Pijp G4300L *
258 0851070040 4.22 5.06

Hitteschild G2800L *
259 2511730203 10.02 12.02

Slangklem 11Mm P
260 0561110020 1.14 1.37

Slangklem 13Mm
261 0561130010 0.95 1.14

Bout Eg241A
262 0110060220 2.27 2.72

Rubber ring (tank)
263 3913900013 3.37 4.04

Label Gevaar G2800L *
264 33B9710213 7.87 9.44

Vonkenvangerrooster G4300L *
265 2773722003 4.85 5.82

Diode
274 32D2312101 26.69 32.03

Tapschroef
275 32B2105208 0.95 1.14

Votre panier contient 0 de produits.
