Dessins techniques et pièces de rechange Makita HR2400

Type exact:
HR2400
HR2400

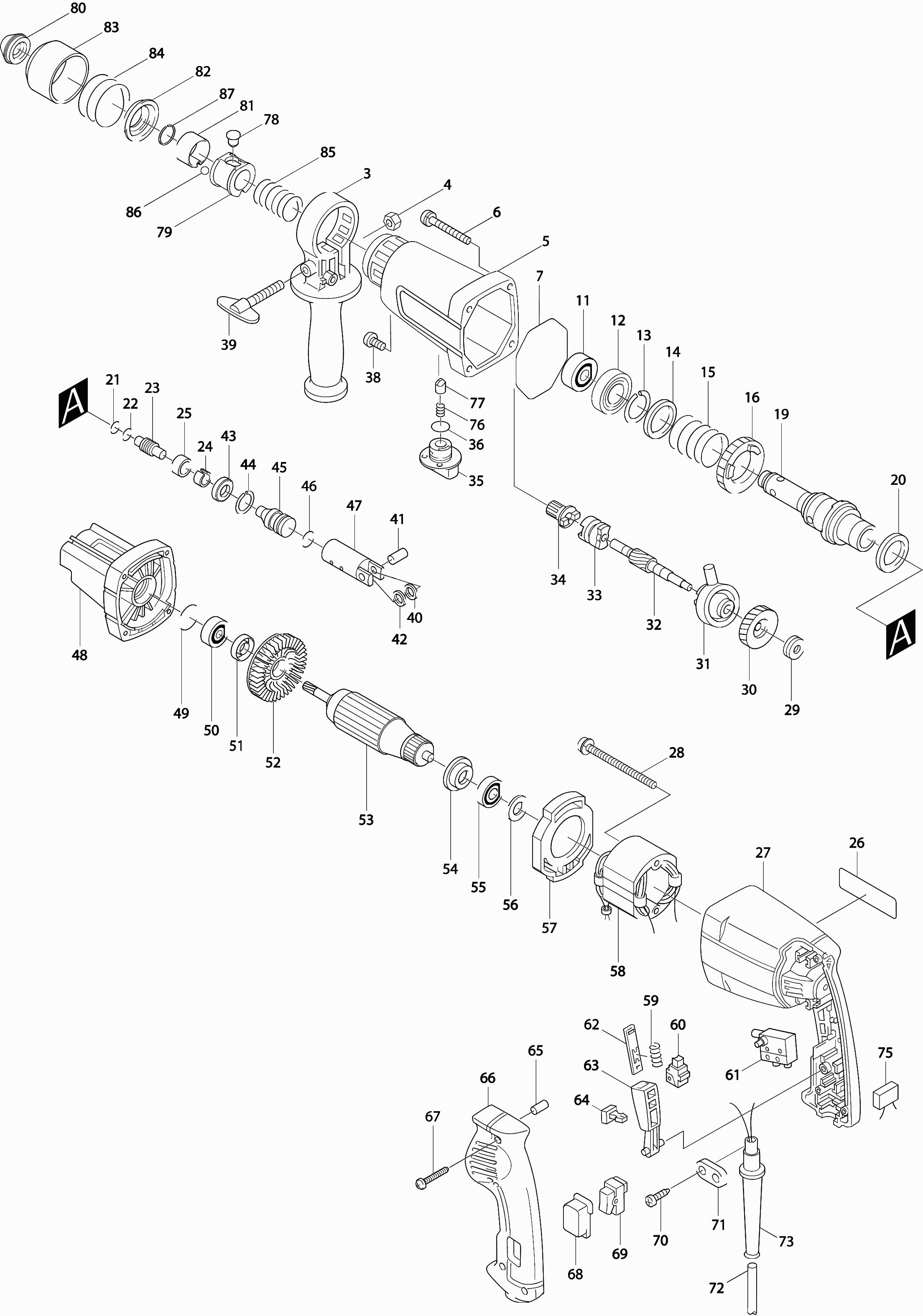

Dessins des MAKITA HR2400
Liste de pièces de rechange des MAKITA HR2400
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Stofkap | ||||
001A | 286234-1 | Stofkap | € 6.62 | |
Huls voor vergrendelring | ||||
002A | 415076-8 | Huls voor vergrendelring | € 3.24 | |
Épuisé | ||||
003 | 134715-8 | Épuisé | ||
Vergrendelring | ||||
003A | 154404-9 | Vergrendelring | € 19.93 | |
Zeskant moer M6 | ||||
004 | 931302-2 | Zeskant moer M6 | € 1.00 | |
Stalen kogel 7.1 | ||||
004A | 216009-4 | Stalen kogel 7.1 | € 1.00 | |
Carter | ||||
005 | 150822-9 | Carter | € 34.58 | |
Ring 20 nieuw | ||||
005A | 257172-4 | Ring 20 nieuw | € 2.81 | |
Schroef 5x50 | ||||
006 | 911273-9 | Schroef 5x50 | € 1.00 | |
Tandwielhuis Hr2400 * | ||||
006A | 159594-3 | Tandwielhuis Hr2400 * | € 40.13 | |
O-ring 67 | ||||
007 | 213720-9 | O-ring 67 | € 1.73 | |
O-ring 10 (1,7mm) | ||||
007A | 213068-9 | O-ring 10 (1,7mm) | € 2.81 | |
Roller 7 | ||||
008A | 322517-6 | Roller 7 | € 2.81 | |
Boorhouder compleet | ||||
009A | 134714-0 | Boorhouder compleet | € 109.56 | |
Roller 7 | ||||
010 | 322517-6 | Roller 7 | € 2.81 | |
Slagstuk Hr2400 * | ||||
010A | 322586-7 | Slagstuk Hr2400 * | € 7.49 | |
Kogellager 6904 | ||||
011 | 211323-3 | Kogellager 6904 | € 8.50 | |
Keerring 28 | ||||
012 | 213418-8 | Keerring 28 | € 10.87 | |
Borgring 28 Hr2400 * | ||||
013 | 231954-2 | Borgring 28 Hr2400 * | € 1.00 | |
Sluitring 31 Hr2400 * | ||||
014 | 267110-8 | Sluitring 31 Hr2400 * | € 3.24 | |
Drukveer 31 Hr2400 * | ||||
015 | 233060-9 | Drukveer 31 Hr2400 * | € 2.81 | |
Tandwiel 46 Hr2400 * | ||||
016 | 226260-8 | Tandwiel 46 Hr2400 * | € 18.02 | |
Boorhouder compleet | ||||
019 | 134813-8 | Boorhouder compleet | € 102.96 | |
Sluitring 29 | ||||
020 | 267105-1 | Sluitring 29 | € 2.09 | |
O-Ring 10 (1,7Mm) | ||||
021* | 213063-9 | O-Ring 10 (1,7Mm) | € 2.81 | |
O-Ring 10 (1,7Mm) | ||||
022* | 213063-9 | O-Ring 10 (1,7Mm) | € 2.81 | |
Percuteur | ||||
023 | 323723-6 | Percuteur | € 3.67 | |
Rubber ring 17 | ||||
024* | 262038-5 | Rubber ring 17 | € 1.22 | |
Zuigeropvangring | ||||
025* | 321915-1 | Zuigeropvangring | € 10.87 | |
Motorhuis Hr2400 * | ||||
027 | 415415-2 | Motorhuis Hr2400 * | € 18.02 | |
Schroef 4X55 * | ||||
028 | 911586-8 | Schroef 4X55 * | € 1.01 | |
Druknaaldlager 819 Hr2400 * | ||||
029 | 212040-8 | Druknaaldlager 819 Hr2400 * | € 10.87 | |
Tandwiel 31 Hr2400 * | ||||
030 | 226421-0 | Tandwiel 31 Hr2400 * | € 8.50 | |
Schommellager 9 | ||||
031 | 219007-7 | Schommellager 9 | € 43.30 | |
Nokkenas Hr2400 * | ||||
032 | 322588-3 | Nokkenas Hr2400 * | € 16.18 | |
Embrayage | ||||
033 | 322652-0 | Embrayage | € 12.24 | |
Tandwiel 10 | ||||
034 | 226259-3 | Tandwiel 10 | € 16.18 | |
Verstelknop Hr2400 | ||||
035 | 415372-4 | Verstelknop Hr2400 | € 2.09 | |
O-ring 17 | ||||
036 | 213265-7 | O-ring 17 | € 1.00 | |
Kruiskop Schroef M4 Hr2400 * | ||||
038 | 251392-2 | Kruiskop Schroef M4 Hr2400 * | € 1.00 | |
Vleugelbout 6x40 | ||||
039 | 265715-8 | Vleugelbout 6x40 | € 3.67 | |
Sluitring 12 | ||||
040 | 267104-3 | Sluitring 12 | € 1.00 | |
Zuigerverbinding | ||||
041 | 321916-9 | Zuigerverbinding | € 8.50 | |
Sluitring 12 | ||||
042 | 267104-3 | Sluitring 12 | € 1.00 | |
Sluitring 13,5 | ||||
043 | 267109-3 | Sluitring 13,5 | € 4.10 | |
Borgring 23 | ||||
044* | 231953-4 | Borgring 23 | € 1.00 | |
Zwevende zuiger | ||||
045 | 322587-5 | Zwevende zuiger | € 13.82 | |
O-ring 16 | ||||
046* | 213207-1 | O-ring 16 | € 1.00 | |
Zuiger cilinder | ||||
047 | 316450-2 | Zuiger cilinder | € 19.93 | |
Tandwielhuis Deksel Hr2400 * | ||||
048 | 159653-3 | Tandwielhuis Deksel Hr2400 * | € 21.84 | |
O-ring 24 | ||||
049 | 213385-7 | O-ring 24 | € 2.81 | |
Kogellager 609 | ||||
050 | 211051-0 | Kogellager 609 | € 9.58 | |
Keerring 12 | ||||
051 | 213112-2 | Keerring 12 | € 16.18 | |
Waaier 60 | ||||
052 | 241850-6 | Waaier 60 | € 7.49 | |
Induit | ||||
053 | 515163-4 | Induit | € 66.00 | |
Isolatiering | ||||
054 | 681625-5 | Isolatiering | € 1.00 | |
Kogellager 608ddw | ||||
055 | 210005-4 | Kogellager 608ddw | € 4.61 | |
Sluitring 14 | ||||
056 | 253192-6 | Sluitring 14 | € 1.00 | |
Plaque Intermediaire | ||||
057 | 415127-7 | Plaque Intermediaire | € 3.24 | |
Inducteur | ||||
058 | 625158-0 | Inducteur | € 37.36 | |
Drukveer 3 | ||||
059 | 231457-6 | Drukveer 3 | € 1.00 | |
Koolborstel set Cb-417 | ||||
060* | 191955-1 | Koolborstel set Cb-417 | € 9.58 | |
Schakelaar Sw-117 | ||||
061 | 651919-2 | Schakelaar Sw-117 | € 26.27 | |
Blokkeerplaat | ||||
062 | 415117-0 | Blokkeerplaat | € 1.44 | |
Schakelaarhandel | ||||
063 | 415120-1 | Schakelaarhandel | € 2.09 | |
Blokkeerknop | ||||
064 | 415118-8 | Blokkeerknop | € 1.44 | |
Rubber pen 4 | ||||
065 | 263002-9 | Rubber pen 4 | € 1.00 | |
Handgreepdeksel Hr2400 * | ||||
066 | 152416-6 | Handgreepdeksel Hr2400 * | € 13.82 | |
Tapschroef 4x18 | ||||
067* | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Stofkap v schakelaar | ||||
068 | 421460-7 | Stofkap v schakelaar | € 1.44 | |
Omkeerschakelaar Sw110 | ||||
069 | 651556-2 | Omkeerschakelaar Sw110 | € 12.24 | |
Tapschroef 4x18 | ||||
070 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Klemstrip | ||||
071 | 687053-2 | Klemstrip | € 1.00 | |
Netsnoer 2x1.50 4.0mtr | ||||
072 | 695123-3 | Netsnoer 2x1.50 4.0mtr | € 21.84 | |
Kabeltule 9.3-85 | ||||
073 | 682516-3 | Kabeltule 9.3-85 | € 1.01 | |
Condensator 0,22uf | ||||
075 | 645190-8 | Condensator 0,22uf | € 2.45 | |
Drukveer 6 Hr2400 | ||||
076 | 231288-3 | Drukveer 6 Hr2400 | € 2.45 | |
Drukpen Hr2400 | ||||
077 | 322653-8 | Drukpen Hr2400 | € 4.61 | |
Pen 8 | ||||
078 | 256447-8 | Pen 8 | € 1.73 | |
Bague de reglage | ||||
079 | 323724-4 | Bague de reglage | € 16.18 | |
Afdekkap 31 druk | ||||
080 | 286265-0 | Afdekkap 31 druk | € 1.00 | |
Bladveer 26 | ||||
081 | 232192-9 | Bladveer 26 | € 2.09 | |
Guide De Ressort | ||||
082 | 344574-4 | Guide De Ressort | € 1.01 | |
Boorhouderkap druk | ||||
083 | 416410-5 | Boorhouderkap druk | € 1.73 | |
Drukveer 38 | ||||
084 | 233203-3 | Drukveer 38 | € 1.01 | |
Drukveer 20 | ||||
085 | 233202-5 | Drukveer 20 | € 1.00 | |
Stalen kogel 7.0 | ||||
086 | 216022-2 | Stalen kogel 7.0 | € 1.00 | |
Borgveer 16 | ||||
087 | 231979-6 | Borgveer 16 | € 1.00 | |
Boor- en beitelvet 100ml tube | ||||
999 | 181573-3 | Boor- en beitelvet 100ml tube | € 4.06 |
