Dessins techniques et pièces de rechange Makita HR3850
Type exact:
HR3850
HR3850

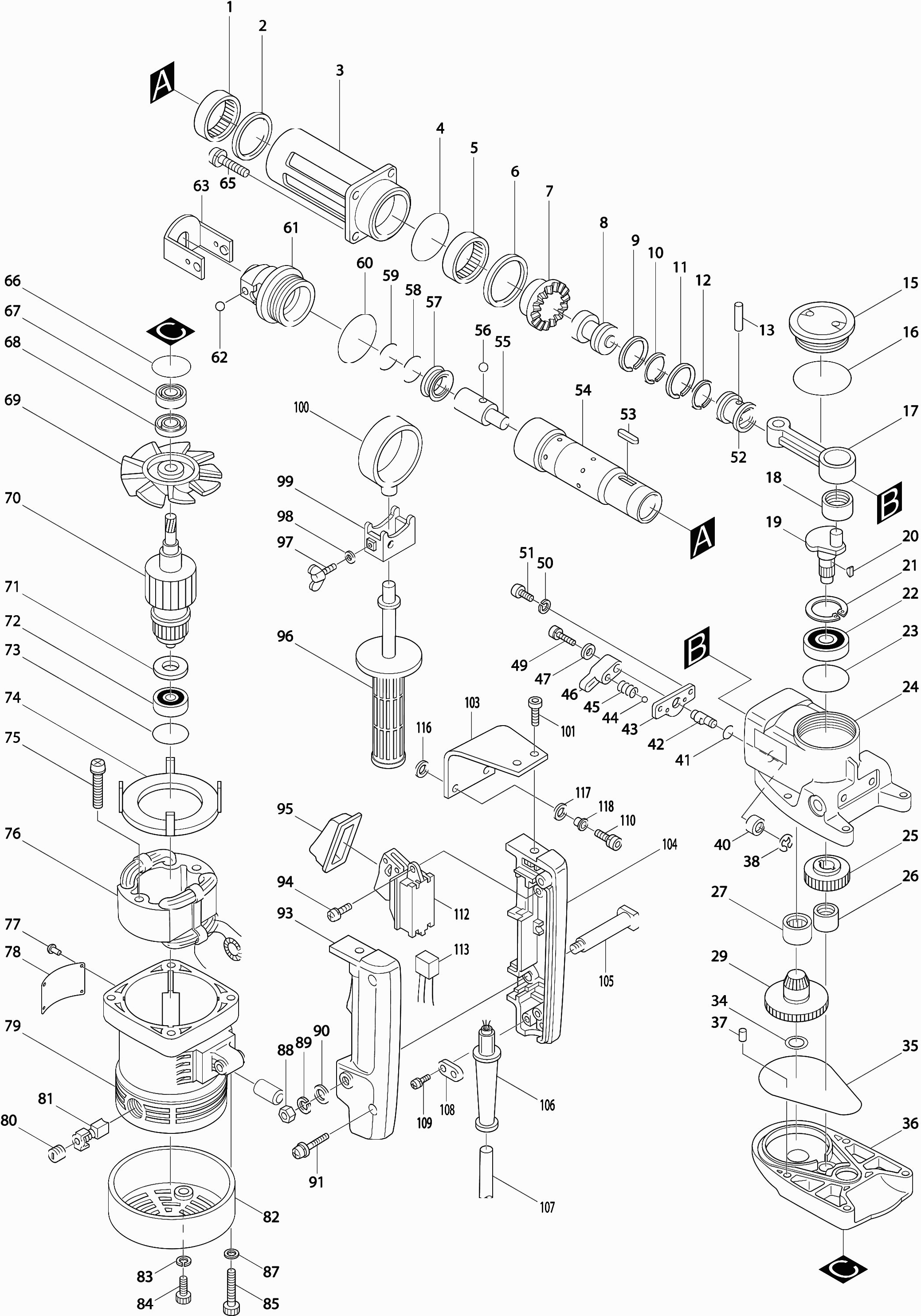

Dessins des MAKITA HR3850
Liste de pièces de rechange des MAKITA HR3850
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Naaldlager 4516 | ||||
| 001 | 212551-3 | Naaldlager 4516 | € 8.50 | |
| Épuisé | ||||
| 002 | 253831-8 | Épuisé | ||
| Slaghuis | ||||
| 003 | 311674-5 | Slaghuis | € 96.36 | |
| O-ring 56 | ||||
| 004 | 213655-4 | O-ring 56 | € 1.73 | |
| Naaldlager 4516 | ||||
| 005 | 212551-3 | Naaldlager 4516 | € 8.50 | |
| Sluitring 45 * | ||||
| 006 | 253832-6 | Sluitring 45 * | € 5.90 | |
| Tandwiel 36 Hr3850-Hr3850K * | ||||
| 007 | 221347-1 | Tandwiel 36 Hr3850-Hr3850K * | € 46.60 | |
| Zwevende Zuiger Hr3850/K/B * | ||||
| 008 | 321369-2 | Zwevende Zuiger Hr3850/K/B * | € 13.82 | |
| Zuigerveer 34 | ||||
| 009* | 412038-7 | Zuigerveer 34 | € 8.50 | |
| Binnenring 30 | ||||
| 010* | 412041-8 | Binnenring 30 | € 12.24 | |
| Zuigerveer 34 | ||||
| 011* | 412038-7 | Zuigerveer 34 | € 8.50 | |
| Binnenring 30 | ||||
| 012* | 341743-8 | Binnenring 30 | € 3.24 | |
| Pen 8 | ||||
| 013 | 256029-6 | Pen 8 | € 1.44 | |
| Vuldop | ||||
| 015 | 411709-3 | Vuldop | € 5.26 | |
| O-ring 60 | ||||
| 016 | 213654-6 | O-ring 60 | € 1.44 | |
| Bielle | ||||
| 017 | 312956-8 | Bielle | € 16.18 | |
| Naaldlager 1212 | ||||
| 018 | 212108-0 | Naaldlager 1212 | € 12.24 | |
| Épuisé | ||||
| 019 | 321726-4 | Épuisé | ||
| Inlegspie 4 | ||||
| 020 | 254001-2 | Inlegspie 4 | € 1.00 | |
| Borgring R-47 | ||||
| 021 | 962203-3 | Borgring R-47 | € 1.22 | |
| Kogellager 6204 | ||||
| 022 | 211306-3 | Kogellager 6204 | € 10.87 | |
| O-ring 48 | ||||
| 023 | 213606-7 | O-ring 48 | € 1.73 | |
| Krukashuis | ||||
| 024 | 157307-6 | Krukashuis | € 80.52 | |
| Tandwiel 33 | ||||
| 025 | 221689-3 | Tandwiel 33 | € 12.24 | |
| Naaldlager 1210 | ||||
| 026 | 212102-2 | Naaldlager 1210 | € 5.26 | |
| Naaldlager 2216 | ||||
| 027 | 212359-5 | Naaldlager 2216 | € 12.24 | |
| Koppelbegrenzer | ||||
| 029 | 134527-9 | Koppelbegrenzer | € 191.40 | |
| Dunne sluitring 15 | ||||
| 034 | 253314-8 | Dunne sluitring 15 | € 1.00 | |
| Épuisé | ||||
| 035 | 213853-0 | Épuisé | ||
| Tandwielhuis Hr3850-Hr3850K * | ||||
| 036 | 157306-8 | Tandwielhuis Hr3850-Hr3850K * | € 40.13 | |
| Rubber pen 6 | ||||
| 037 | 263005-3 | Rubber pen 6 | € 1.00 | |
| Stopring E-4 | ||||
| 038 | 961011-9 | Stopring E-4 | € 1.00 | |
| Naaldlager 609 | ||||
| 040 | 212011-5 | Naaldlager 609 | € 8.50 | |
| O-ring 10 | ||||
| 041 | 213055-8 | O-ring 10 | € 1.00 | |
| Schakelas Hr3850-Hr3850K * | ||||
| 042 | 321727-2 | Schakelas Hr3850-Hr3850K * | € 13.82 | |
| Schakelasplaat Hr3850-Hr3850 * | ||||
| 043 | 342786-3 | Schakelasplaat Hr3850-Hr3850 * | € 1.44 | |
| Stalen kogel 4.8 | ||||
| 044 | 216002-8 | Stalen kogel 4.8 | € 1.00 | |
| Drukveer 3 | ||||
| 045 | 231317-2 | Drukveer 3 | € 1.00 | |
| Levier De Commande | ||||
| 046 | 410331-3 | Levier De Commande | € 1.00 | |
| Sluitring 4 | ||||
| 047 | 941052-1 | Sluitring 4 | € 1.00 | |
| Inbusbout 4x16 | ||||
| 049 | 922127-5 | Inbusbout 4x16 | € 1.00 | |
| Veerring 5MM DLS211 | ||||
| 050 | 253427-5 | Veerring 5MM DLS211 | € 1.00 | |
| Inbusbout M5X12 | ||||
| 051 | 922212-4 | Inbusbout M5X12 | € 1.00 | |
| Piston | ||||
| 052 | 321370-7 | Piston | € 34.58 | |
| Épuisé | ||||
| 053 | 254205-6 | Épuisé | ||
| Cilinder 34 | ||||
| 054 | 152335-6 | Cilinder 34 | € 135.96 | |
| Slagstuk | ||||
| 055 | 322216-0 | Slagstuk | € 23.89 | |
| Stalen kogel 7.9 | ||||
| 056 | 216004-4 | Stalen kogel 7.9 | € 1.00 | |
| X-ring 28 | ||||
| 057* | 213428-5 | X-ring 28 | € 18.02 | |
| O-ring 27 | ||||
| 058* | 213411-2 | O-ring 27 | € 3.67 | |
| O-ring 27 | ||||
| 059* | 213411-2 | O-ring 27 | € 3.67 | |
| O-ring 50 | ||||
| 060 | 213604-1 | O-ring 50 | € 1.73 | |
| Beitelgeleider Hr3850 | ||||
| 061 | 322325-5 | Beitelgeleider Hr3850 | € 50.16 | |
| Stalen kogel 7.9 | ||||
| 062 | 216004-4 | Stalen kogel 7.9 | € 1.00 | |
| Etrier De Serrage | ||||
| 063 | 165227-0 | Etrier De Serrage | € 29.04 | |
| Inbusbout M6X25 P * | ||||
| 065 | 922342-1 | Inbusbout M6X25 P * | € 1.00 | |
| O-ring 32 | ||||
| 066 | 213459-4 | O-ring 32 | € 1.01 | |
| Kogellager 6201dw1 | ||||
| 067 | 211129-9 | Kogellager 6201dw1 | € 7.49 | |
| Keerring 14 | ||||
| 068 | 213160-1 | Keerring 14 | € 3.24 | |
| Waaier 94 Hr3850 * | ||||
| 069 | 241634-2 | Waaier 94 Hr3850 * | € 8.50 | |
| Induit | ||||
| 070 | 514773-4 | Induit | € 102.96 | |
| Isolatiering | ||||
| 071 | 681635-2 | Isolatiering | € 1.00 | |
| Kogellager 6200llb | ||||
| 072 | 211066-7 | Kogellager 6200llb | € 4.61 | |
| O-ring 30 | ||||
| 073 | 213406-5 | O-ring 30 | € 1.22 | |
| Plaque Intermediaire | ||||
| 074 | 410163-8 | Plaque Intermediaire | € 4.61 | |
| Schroef 5X45 * | ||||
| 075 | 911266-6 | Schroef 5X45 * | € 1.00 | |
| Veld Hm1200 Hr3850 A | ||||
| 076 | 528910-4 | Veld Hm1200 Hr3850 A | € 70.62 | |
| Carter De Moteur | ||||
| 079 | 159034-1 | Carter De Moteur | € 40.13 | |
| Koolborstelhouderdop | ||||
| 080 | 643650-4 | Koolborstelhouderdop | € 1.00 | |
| Koolborstel set Cb-155 | ||||
| 081* | 181048-2 | Koolborstel set Cb-155 | € 9.58 | |
| Achterdeksel | ||||
| 082 | 284055-5 | Achterdeksel | € 10.87 | |
| Veerring 5MM DLS211 | ||||
| 083 | 253427-5 | Veerring 5MM DLS211 | € 1.00 | |
| Inbusbout 5x16 | ||||
| 084 | 922221-3 | Inbusbout 5x16 | € 1.00 | |
| Inbusbout M6x55 | ||||
| 085 | 922376-4 | Inbusbout M6x55 | € 1.22 | |
| Sluitring 6x12mm | ||||
| 087 | 941151-9 | Sluitring 6x12mm | € 1.00 | |
| Zeskant moer M6 | ||||
| 088 | 931302-2 | Zeskant moer M6 | € 1.00 | |
| Veerring 6 P | ||||
| 089 | 942151-2 | Veerring 6 P | € 1.00 | |
| Sluitring 6x12mm | ||||
| 090 | 941151-9 | Sluitring 6x12mm | € 1.00 | |
| Schroef 5x25 | ||||
| 091 | 911241-2 | Schroef 5x25 | € 1.00 | |
| Poignee | ||||
| 093 | 182077-8 | Poignee | € 18.02 | |
| Schroef 4x14 | ||||
| 094 | 911123-8 | Schroef 4x14 | € 1.00 | |
| Stofkap v schakelaar | ||||
| 095 | 421265-5 | Stofkap v schakelaar | € 2.45 | |
| Vleugelbout 6x18 | ||||
| 097 | 924321-5 | Vleugelbout 6x18 | € 1.01 | |
| Rubber Ring 5,5 * | ||||
| 098 | 261049-7 | Rubber Ring 5,5 * | € 1.00 | |
| Klemblok | ||||
| 099 | 164543-7 | Klemblok | € 9.58 | |
| Klemring Hr3850-Hr3850K * | ||||
| 100 | 164572-0 | Klemring Hr3850-Hr3850K * | € 12.24 | |
| Inbusbout M6X14 A | ||||
| 101 | 922316-2 | Inbusbout M6X14 A | € 1.00 | |
| Veerring 6 P | ||||
| 102 | 942151-2 | Veerring 6 P | € 1.00 | |
| Handgreepbeugel Hr3850(K) * | ||||
| 103 | 343754-9 | Handgreepbeugel Hr3850(K) * | € 5.90 | |
| Borstbout | ||||
| 105 | 321210-9 | Borstbout | € 1.73 | |
| Kabeltule 10-90 | ||||
| 106 | 682505-8 | Kabeltule 10-90 | € 1.73 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 107 | 695123-3 | Netsnoer 2x1.50 4.0mtr | € 21.84 | |
| Klemstrip | ||||
| 108 | 687031-2 | Klemstrip | € 1.00 | |
| Schroef 4x18 | ||||
| 109 | 911131-9 | Schroef 4x18 | € 1.00 | |
| Inbusbout M6X14 A | ||||
| 110 | 922316-2 | Inbusbout M6X14 A | € 1.00 | |
| Veerring 6 P | ||||
| 111 | 942151-2 | Veerring 6 P | € 1.00 | |
| Schakelaar Sw-52 | ||||
| 112 | 651145-3 | Schakelaar Sw-52 | € 26.27 | |
| Épuisé | ||||
| 114 | 423156-6 | Épuisé | ||
| Statorveertje Cb5 | ||||
| 121 | 654020-2 | Statorveertje Cb5 | € 1.00 | |
| Klembus tbv statorv. 2mm | ||||
| 122 | 654502-4 | Klembus tbv statorv. 2mm | € 1.00 | |
