Dessins techniques et pièces de rechange Makita HR4511C
Type exact:
HR4511C
HR4511C

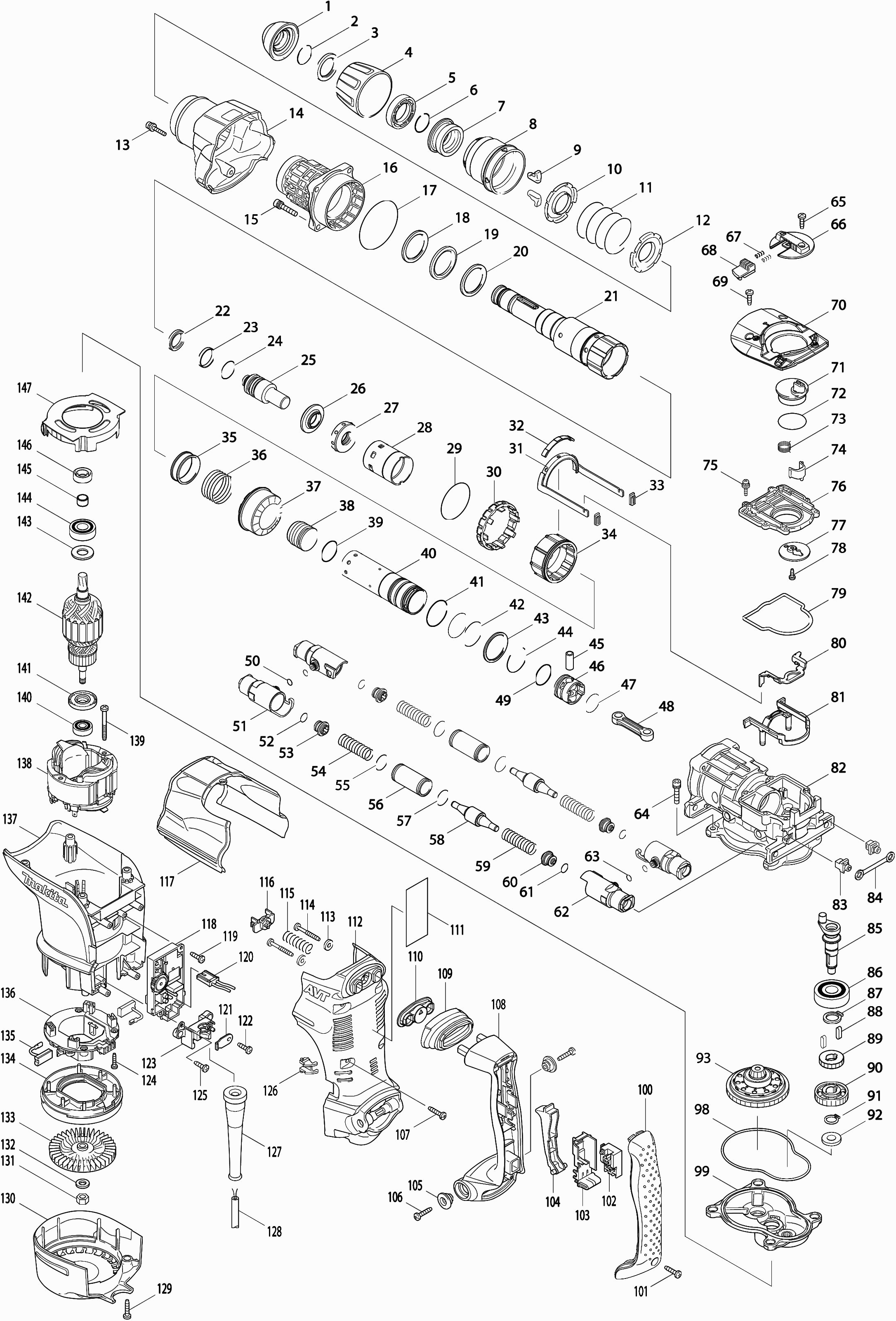

Dessins des MAKITA HR4511C
Liste de pièces de rechange des MAKITA HR4511C
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Beitelhouderkap | ||||
| 001* | 286285-4 | Beitelhouderkap | € 2.09 | |
| Borgring 25 | ||||
| 002 | 233948-3 | Borgring 25 | € 1.00 | |
| Ring 28 | ||||
| 003 | 257280-1 | Ring 28 | € 4.10 | |
| Beitelblokkeerkap | ||||
| 004 | 450064-8 | Beitelblokkeerkap | € 3.24 | |
| Afstandring | ||||
| 005 | 419002-9 | Afstandring | € 1.22 | |
| Borgring 25 | ||||
| 006 | 233948-3 | Borgring 25 | € 1.00 | |
| Inspanring | ||||
| 007 | 324752-2 | Inspanring | € 14.33 | |
| Ontgrendelkap | ||||
| 008 | 450030-5 | Ontgrendelkap | € 8.50 | |
| Gereedschapklem | ||||
| 009 | 310178-4 | Gereedschapklem | € 5.90 | |
| Guide De Ressort | ||||
| 010 | 345804-6 | Guide De Ressort | € 2.09 | |
| Drukveer 49 | ||||
| 011 | 233496-2 | Drukveer 49 | € 1.73 | |
| Guide De Ressort | ||||
| 012 | 345804-6 | Guide De Ressort | € 2.09 | |
| Zeskantbout Hr5210C | ||||
| 013 | 922148-7 | Zeskantbout Hr5210C | € 1.00 | |
| Voorhuis | ||||
| 014 | 158300-3 | Voorhuis | € 13.82 | |
| Inbusbout M6x30 | ||||
| 015 | 922353-6 | Inbusbout M6x30 | € 1.00 | |
| Cilinder compl. | ||||
| 016 | 158576-2 | Cilinder compl. | € 80.52 | |
| Oliekeerring 35 | ||||
| 016A | 213480-3 | Oliekeerring 35 | € 3.24 | |
| Glijlager 36 | ||||
| 016B | 214507-2 | Glijlager 36 | € 4.61 | |
| Glijlager 48 | ||||
| 016C | 214601-0 | Glijlager 48 | € 5.90 | |
| Veerring 50 | ||||
| 016D | 233964-5 | Veerring 50 | € 2.81 | |
| O-ring 71 | ||||
| 017 | 213754-2 | O-ring 71 | € 2.09 | |
| Revet | ||||
| 018 | 267357-4 | Revet | € 4.10 | |
| Kunststof ring 36 | ||||
| 019 | 262135-7 | Kunststof ring 36 | € 2.09 | |
| Revet | ||||
| 020 | 267357-4 | Revet | € 4.10 | |
| Boor/beitelhouder | ||||
| 021 | 324872-2 | Boor/beitelhouder | € 231.00 | |
| X-ring 21 | ||||
| 022* | 213980-3 | X-ring 21 | € 3.67 | |
| Fluoride ring 28 | ||||
| 023* | 213431-6 | Fluoride ring 28 | € 10.87 | |
| O-ring 23 | ||||
| 024* | 213394-6 | O-ring 23 | € 1.00 | |
| Percuteur | ||||
| 025 | 324802-3 | Percuteur | € 16.18 | |
| Ring 19 | ||||
| 026 | 324805-7 | Ring 19 | € 5.90 | |
| Rubber ring 20 | ||||
| 027 | 424032-7 | Rubber ring 20 | € 7.49 | |
| Kraagbus 19 HR4510/11C | ||||
| 027A | 331840-8 | Kraagbus 19 HR4510/11C | € 6.62 | |
| Bague Guide | ||||
| 028 | 450024-0 | Bague Guide | € 9.58 | |
| O-ring 53 | ||||
| 029 | 213656-2 | O-ring 53 | € 1.22 | |
| Blokkeerbus | ||||
| 030 | 450031-3 | Blokkeerbus | € 2.45 | |
| Verbindingsarm | ||||
| 031 | 165465-4 | Verbindingsarm | € 21.84 | |
| Verbindingsarmgeleider | ||||
| 032 | 450032-1 | Verbindingsarmgeleider | € 1.73 | |
| Rubber plaat | ||||
| 033 | 424024-6 | Rubber plaat | € 1.00 | |
| Bague Guide | ||||
| 034 | 324800-7 | Bague Guide | € 19.93 | |
| Ring 38 | ||||
| 035 | 331599-7 | Ring 38 | € 9.58 | |
| Drukveer 39 | ||||
| 036 | 234024-6 | Drukveer 39 | € 2.09 | |
| Tandwiel 35 | ||||
| 037 | 227526-9 | Tandwiel 35 | € 37.36 | |
| Slaghamer | ||||
| 038 | 324804-9 | Slaghamer | € 5.90 | |
| O-ring 27 | ||||
| 039* | 213981-1 | O-ring 27 | € 1.44 | |
| Cilinder 34 | ||||
| 040 | 324803-1 | Cilinder 34 | € 80.52 | |
| Borgring 37 | ||||
| 041 | 233956-4 | Borgring 37 | € 1.00 | |
| O-ring 35 | ||||
| 042 | 213460-9 | O-ring 35 | € 1.22 | |
| Ring 38 | ||||
| 043 | 257283-5 | Ring 38 | € 3.67 | |
| Veerring 36 | ||||
| 044 | 233955-6 | Veerring 36 | € 1.00 | |
| Zuigerpen 10 | ||||
| 045 | 331598-9 | Zuigerpen 10 | € 2.45 | |
| Piston | ||||
| 046 | 450025-8 | Piston | € 6.62 | |
| O-ring 26 | ||||
| 047 | 213407-3 | O-ring 26 | € 1.22 | |
| Bielle | ||||
| 048 | 450026-6 | Bielle | € 4.61 | |
| O-ring 27 | ||||
| 049 | 213981-1 | O-ring 27 | € 1.44 | |
| O-ring 8 | ||||
| 050 | 213030-4 | O-ring 8 | € 1.00 | |
| Pijphouder | ||||
| 051 | 318169-9 | Pijphouder | € 12.24 | |
| O-ring 12 | ||||
| 052 | 213118-0 | O-ring 12 | € 1.00 | |
| Guide De Ressort | ||||
| 053 | 450027-4 | Guide De Ressort | € 1.73 | |
| Drukveer 14 | ||||
| 054 | 234023-8 | Drukveer 14 | € 2.09 | |
| O-ring 22 | ||||
| 055 | 213373-4 | O-ring 22 | € 1.22 | |
| Douille | ||||
| 056 | 331778-7 | Douille | € 5.26 | |
| O-ring 22 | ||||
| 057 | 213373-4 | O-ring 22 | € 1.22 | |
| Balansgewicht | ||||
| 058 | 324806-5 | Balansgewicht | € 12.24 | |
| Drukveer 14 | ||||
| 059 | 234023-8 | Drukveer 14 | € 2.09 | |
| Guide De Ressort | ||||
| 060 | 450027-4 | Guide De Ressort | € 1.73 | |
| O-ring 12 | ||||
| 061 | 213118-0 | O-ring 12 | € 1.00 | |
| Pijphouder | ||||
| 062 | 318169-9 | Pijphouder | € 12.24 | |
| O-ring 8 | ||||
| 063 | 213030-4 | O-ring 8 | € 1.00 | |
| Inbusbout M6x30 | ||||
| 064 | 922353-6 | Inbusbout M6x30 | € 1.00 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 065 | 266385-6 | Tapschroef 4X14 Ga7020 A | € 1.00 | |
| Verstelknop | ||||
| 066 | 419020-7 | Verstelknop | € 4.61 | |
| Drukveer 3 | ||||
| 067 | 233436-0 | Drukveer 3 | € 1.00 | |
| Blokkeerknop | ||||
| 068 | 419009-5 | Blokkeerknop | € 1.01 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 069 | 266385-6 | Tapschroef 4X14 Ga7020 A | € 1.00 | |
| Tandwielhuiskap | ||||
| 070 | 318170-4 | Tandwielhuiskap | € 16.18 | |
| Krukasgeleider | ||||
| 071 | 450687-2 | Krukasgeleider | € 3.24 | |
| Épuisé | ||||
| 072 | 213534-6 | Épuisé | ||
| Torsieveer 16 | ||||
| 073 | 233506-5 | Torsieveer 16 | € 1.00 | |
| Verbindingsring | ||||
| 074 | 310207-3 | Verbindingsring | € 6.62 | |
| Schroef 4x18 | ||||
| 075 | 911133-5 | Schroef 4x18 | € 1.00 | |
| Oliedeksel | ||||
| 076 | 455525-3 | Oliedeksel | € 4.61 | |
| Anneau de retenue | ||||
| 077 | 345778-1 | Anneau de retenue | € 3.67 | |
| Schroef Pt4x12mm | ||||
| 078 | 266020-6 | Schroef Pt4x12mm | € 1.00 | |
| Pakkingring | ||||
| 079 | 424034-3 | Pakkingring | € 1.01 | |
| Verbindingsplaat | ||||
| 080 | 345822-4 | Verbindingsplaat | € 5.26 | |
| Verbindingsplt.geleider | ||||
| 081 | 450029-0 | Verbindingsplt.geleider | € 2.09 | |
| Krukashuis | ||||
| 082 | 158297-6 | Krukashuis | € 109.56 | |
| Passtuk | ||||
| 083 | 419008-7 | Passtuk | € 1.00 | |
| Vibratieplaat | ||||
| 084 | 423345-3 | Vibratieplaat | € 1.00 | |
| Krukas | ||||
| 085 | 324801-5 | Krukas | € 19.93 | |
| Kogellager 6303llb | ||||
| 086 | 211279-0 | Kogellager 6303llb | € 8.50 | |
| Borgring S-17 | ||||
| 087 | 961057-5 | Borgring S-17 | € 1.00 | |
| Inlegspie 5 | ||||
| 088 | 254220-0 | Inlegspie 5 | € 1.01 | |
| Tandwiel 19 | ||||
| 089 | 227181-7 | Tandwiel 19 | € 10.87 | |
| Tandwiel 36 | ||||
| 090 | 226655-5 | Tandwiel 36 | € 13.82 | |
| Borgring S-14 | ||||
| 091 | 961054-1 | Borgring S-14 | € 1.00 | |
| Sluitring 10 | ||||
| 092 | 253180-3 | Sluitring 10 | € 1.01 | |
| Koppelbegrenzer | ||||
| 093 | 125415-1 | Koppelbegrenzer | € 143.88 | |
| Pakkingring | ||||
| 098 | 424033-5 | Pakkingring | € 1.22 | |
| Tandwielhuis cpl | ||||
| 099 | 158299-2 | Tandwielhuis cpl | € 57.42 | |
| Handgreepdeksel | ||||
| 100 | 419796-6 | Handgreepdeksel | € 14.33 | |
| Tapschroef 4x18 | ||||
| 101 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Épuisé | ||||
| 102 | 650567-4 | Épuisé | ||
| Schakelaarhouder | ||||
| 103 | 154626-1 | Schakelaarhouder | € 2.45 | |
| Schakelknop | ||||
| 104 | 419028-1 | Schakelknop | € 2.45 | |
| Kraagbus 6 | ||||
| 105 | 313124-6 | Kraagbus 6 | € 2.09 | |
| Tapschroef 5x25 | ||||
| 106 | 266041-8 | Tapschroef 5x25 | € 1.00 | |
| Tapschroef 5x25 | ||||
| 107 | 266041-8 | Tapschroef 5x25 | € 1.00 | |
| Poignee | ||||
| 108 | 419798-2 | Poignee | € 14.33 | |
| Stofring | ||||
| 109 | 424035-1 | Stofring | € 5.90 | |
| Stofringhouder | ||||
| 110 | 450028-2 | Stofringhouder | € 5.26 | |
| Naamplaat Hr4511c | ||||
| 111 | 864096-3 | Naamplaat Hr4511c | € 2.81 | |
| Couvercle | ||||
| 112 | 450038-9 | Couvercle | € 37.36 | |
| Sluitring 5 | ||||
| 113 | 253807-5 | Sluitring 5 | € 1.00 | |
| Tapschroef 5x40 | ||||
| 114 | 266211-9 | Tapschroef 5x40 | € 1.00 | |
| Drukveer 11 | ||||
| 115 | 233434-4 | Drukveer 11 | € 1.22 | |
| Guide De Ressort | ||||
| 116 | 419013-4 | Guide De Ressort | € 2.09 | |
| Krukashuisbedekking | ||||
| 117 | 450036-3 | Krukashuisbedekking | € 13.82 | |
| Toerenregelcircuit | ||||
| 118 | 631751-0 | Toerenregelcircuit | € 46.60 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 119 | 266385-6 | Tapschroef 4X14 Ga7020 A | € 1.00 | |
| Draadboom | ||||
| 120 | 638510-3 | Draadboom | € 2.09 | |
| Trekontlaster | ||||
| 121 | 687169-3 | Trekontlaster | € 1.00 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 122 | 266385-6 | Tapschroef 4X14 Ga7020 A | € 1.00 | |
| Klemstripbasis | ||||
| 123 | 419024-9 | Klemstripbasis | € 1.22 | |
| Tapschroef 4x18 | ||||
| 124 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 125 | 266385-6 | Tapschroef 4X14 Ga7020 A | € 1.00 | |
| Lentille | ||||
| 126 | 419774-6 | Lentille | € 1.44 | |
| Kabeltule 10 | ||||
| 127 | 682560-0 | Kabeltule 10 | € 1.73 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 128 | 695123-3 | Netsnoer 2x1.50 4.0mtr | € 21.84 | |
| Tapschroef 5x25 | ||||
| 129 | 266041-8 | Tapschroef 5x25 | € 1.00 | |
| Waaierdeksel | ||||
| 130 | 450035-5 | Waaierdeksel | € 23.89 | |
| Moer M8 | ||||
| 131 | 252178-7 | Moer M8 | € 1.00 | |
| Sluitring 8 | ||||
| 132 | 253165-9 | Sluitring 8 | € 1.00 | |
| Waaier 90 | ||||
| 133 | 240016-5 | Waaier 90 | € 5.90 | |
| Waaiergeleider | ||||
| 134 | 419782-7 | Waaiergeleider | € 2.09 | |
| Koolborstelset Cb175 | ||||
| 135* | 195844-2 | Koolborstelset Cb175 | € 6.62 | |
| S/e Porte Balais | ||||
| 136 | 632D00-2 | S/e Porte Balais | € 8.50 | |
| Carter De Moteur | ||||
| 137 | 450041-0 | Carter De Moteur | € 57.42 | |
| Inducteur | ||||
| 138 | 636313-9 | Inducteur | € 31.81 | |
| Schroef 5x50mm | ||||
| 139 | 266046-8 | Schroef 5x50mm | € 3.24 | |
| Kogellager 6000ddw | ||||
| 140 | 211289-7 | Kogellager 6000ddw | € 13.82 | |
| Isolatiering | ||||
| 141 | 681642-5 | Isolatiering | € 8.50 | |
| Induit | ||||
| 142 | 517768-6 | Induit | € 102.96 | |
| Sluitring 15 | ||||
| 143 | 267025-9 | Sluitring 15 | € 1.00 | |
| Kogellager 6202llu | ||||
| 144 | 211238-4 | Kogellager 6202llu | € 6.62 | |
| Bus 12 | ||||
| 145 | 331596-3 | Bus 12 | € 5.26 | |
| Keerring 10 | ||||
| 146 | 213231-4 | Keerring 10 | € 5.90 | |
| Opvulplaat | ||||
| 147 | 450033-9 | Opvulplaat | € 2.09 | |
