Dessins techniques et pièces de rechange Makita HS6101
Type exact:
HS6101
HS6101

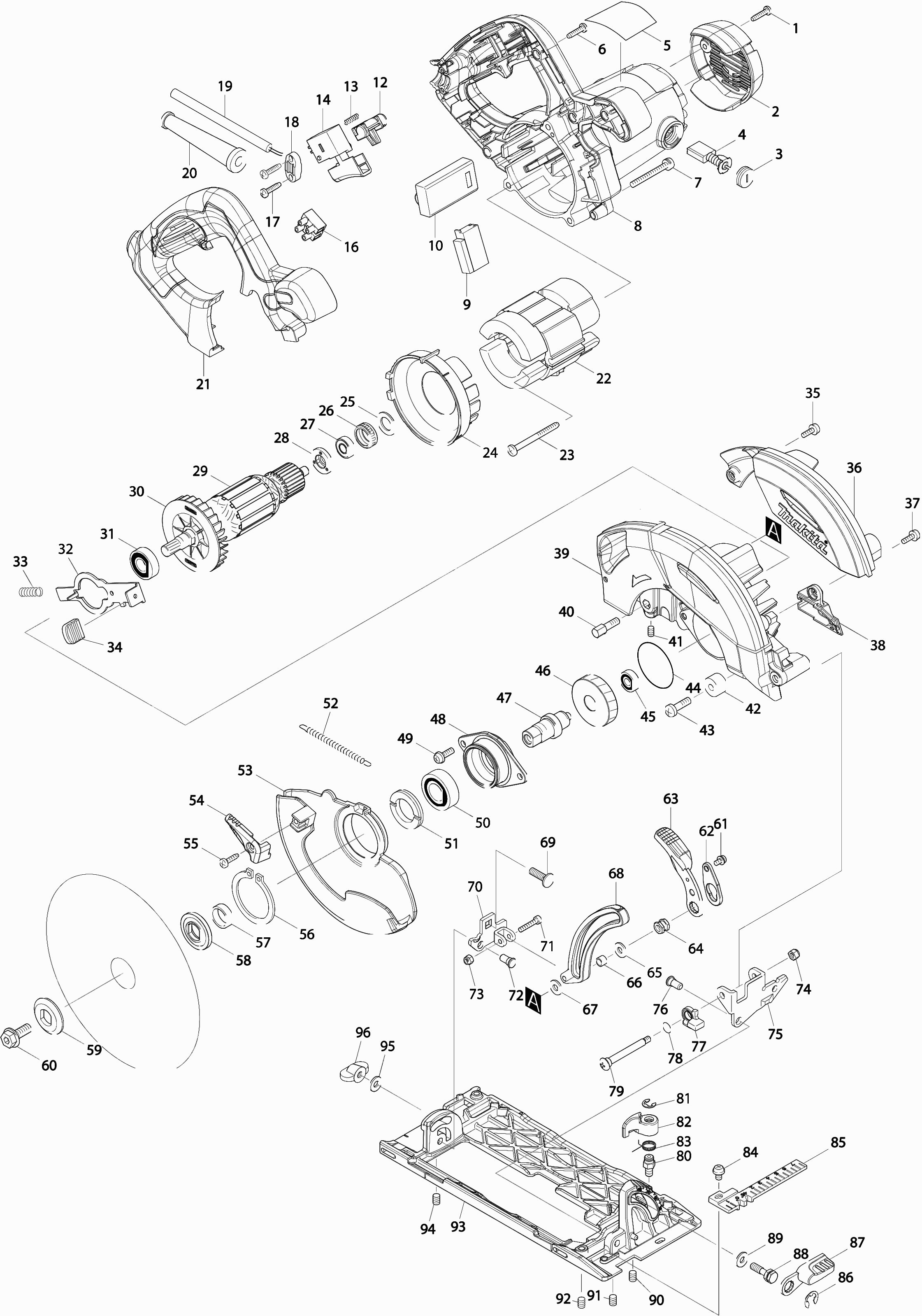

Dessins des MAKITA HS6101
Liste de pièces de rechange des MAKITA HS6101
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Tapschroef 4x18 | ||||
| 001 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Capuchon | ||||
| 002 | 453288-5 | Capuchon | € 1.22 | |
| Koolborstelhouderdop | ||||
| 003 | 643650-4 | Koolborstelhouderdop | € 1.00 | |
| Koolborstel set Cb174 | ||||
| 004 | 196018-8 | Koolborstel set Cb174 | € 6.62 | |
| Étiquette | ||||
| 005 | 896700-6 | Étiquette | € 2.81 | |
| Tapschroef 4x18 | ||||
| 006 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Schroef 5x45 | ||||
| 007 | 911268-2 | Schroef 5x45 | € 1.00 | |
| Carter De Moteur | ||||
| 008 | 141310-7 | Carter De Moteur | € 21.84 | |
| Koolborstelhouder A | ||||
| 008A | 643653-8 | Koolborstelhouder A | € 3.24 | |
| Light circuit | ||||
| 009 | 631710-4 | Light circuit | € 13.82 | |
| Toerenregelcircuit | ||||
| 010 | 620075-9 | Toerenregelcircuit | € 50.16 | |
| Blokeerknop | ||||
| 012 | 453284-3 | Blokeerknop | € 1.00 | |
| Drukveer 4 | ||||
| 013 | 231469-9 | Drukveer 4 | € 1.00 | |
| Schakelaar Sge210R-3 Hs6101 | ||||
| 014 | 651362-5 | Schakelaar Sge210R-3 Hs6101 | € 21.84 | |
| Kroonsteen | ||||
| 016 | 654531-7 | Kroonsteen | € 2.09 | |
| Tapschroef 4x18 | ||||
| 017 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Klemstrip | ||||
| 018 | 687124-5 | Klemstrip | € 1.00 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 019 | 695123-3 | Netsnoer 2x1.50 4.0mtr | € 21.84 | |
| Kabeltule 10-90 | ||||
| 020 | 682505-8 | Kabeltule 10-90 | € 1.73 | |
| Handgreepdeksel | ||||
| 021 | 453282-7 | Handgreepdeksel | € 6.62 | |
| Inducteur | ||||
| 022 | 628817-5 | Inducteur | € 31.81 | |
| Klembus tbv statorv. 2mm | ||||
| 022A | 654502-4 | Klembus tbv statorv. 2mm | € 1.00 | |
| Statorveertje Cb-7 | ||||
| 022B | 654019-7 | Statorveertje Cb-7 | € 1.00 | |
| Tapschroef Pt 5X55 Hr5001C A | ||||
| 023 | 266095-5 | Tapschroef Pt 5X55 Hr5001C A | € 1.01 | |
| Plaque Intermediaire | ||||
| 024 | 453283-5 | Plaque Intermediaire | € 1.00 | |
| Rubber ring 13mm | ||||
| 025 | 261103-7 | Rubber ring 13mm | € 1.00 | |
| Rubber ring voor lager | ||||
| 026 | 421479-6 | Rubber ring voor lager | € 4.61 | |
| Kogellager 698zz | ||||
| 027 | 210016-9 | Kogellager 698zz | € 5.90 | |
| Isolatiering | ||||
| 028 | 681654-8 | Isolatiering | € 1.00 | |
| Induit | ||||
| 029 | 513838-9 | Induit | € 34.58 | |
| Waaier 70 | ||||
| 030 | 240133-1 | Waaier 70 | € 2.45 | |
| Kogellager 6001dw | ||||
| 031 | 211131-2 | Kogellager 6001dw | € 9.58 | |
| Blokkeerknop | ||||
| 032 | 346547-3 | Blokkeerknop | € 1.22 | |
| Drukveer 7 | ||||
| 033 | 233429-7 | Drukveer 7 | € 1.00 | |
| Capuchon | ||||
| 034 | 286275-7 | Capuchon | € 1.00 | |
| Schroef 4x12 | ||||
| 035 | 911116-5 | Schroef 4x12 | € 1.00 | |
| Protecteur | ||||
| 036 | 453292-4 | Protecteur | € 5.26 | |
| Schroef 4x12 | ||||
| 037 | 911116-5 | Schroef 4x12 | € 1.00 | |
| Afvoertule | ||||
| 038 | 453290-8 | Afvoertule | € 1.01 | |
| Vaste beschermkap | ||||
| 039 | 141314-9 | Vaste beschermkap | € 37.36 | |
| Inbusbout M6X18 Hs6101 | ||||
| 040 | 265594-4 | Inbusbout M6X18 Hs6101 | € 4.61 | |
| Zeskant bout 5x8 | ||||
| 041 | 266229-0 | Zeskant bout 5x8 | € 1.00 | |
| Rubber bus 6 | ||||
| 042 | 262552-1 | Rubber bus 6 | € 1.01 | |
| Schroef 6x20 | ||||
| 043 | 251247-1 | Schroef 6x20 | € 1.00 | |
| O-ring 44 | ||||
| 044 | 213560-5 | O-ring 44 | € 1.22 | |
| Kogellager 607llb | ||||
| 045 | 211021-9 | Kogellager 607llb | € 4.61 | |
| Pignon | ||||
| 046 | 227755-4 | Pignon | € 18.02 | |
| Arbre | ||||
| 047 | 326127-1 | Arbre | € 3.67 | |
| Logement De Palier | ||||
| 048 | 318820-1 | Logement De Palier | € 3.67 | |
| Schroef 5x16 | ||||
| 049 | 911224-2 | Schroef 5x16 | € 1.00 | |
| Kogellager 6003ddw | ||||
| 050 | 210301-0 | Kogellager 6003ddw | € 9.58 | |
| Lager borgring 23-36 | ||||
| 051 | 285848-3 | Lager borgring 23-36 | € 1.01 | |
| Trekveer 4mm | ||||
| 052 | 231878-2 | Trekveer 4mm | € 1.00 | |
| Bouclier Protecteur | ||||
| 053 | 318826-9 | Bouclier Protecteur | € 16.18 | |
| Bouton | ||||
| 054 | 272271-1 | Bouton | € 1.00 | |
| Tapschroef Ct4x16 | ||||
| 055 | 266034-5 | Tapschroef Ct4x16 | € 1.00 | |
| Borgring S-42 | ||||
| 056 | 961201-4 | Borgring S-42 | € 1.22 | |
| Ring 17 | ||||
| 057 | 257279-6 | Ring 17 | € 1.00 | |
| Épuisé | ||||
| 058 | 224412-5 | Épuisé | ||
| Buitenflens 35mm | ||||
| 059 | 224409-4 | Buitenflens 35mm | € 1.73 | |
| Inbusbout M8x20 | ||||
| 060 | 266283-4 | Inbusbout M8x20 | € 1.22 | |
| Schroef 4x8 | ||||
| 061 | 911109-2 | Schroef 4x8 | € 1.00 | |
| Blokkeerplaat Hs6101 | ||||
| 062 | 453362-9 | Blokkeerplaat Hs6101 | € 1.00 | |
| Verstelhendel | ||||
| 063 | 272273-7 | Verstelhendel | € 2.81 | |
| Épuisé | ||||
| 064 | 264071-3 | Épuisé | ||
| Sluitring 6mm | ||||
| 065 | 267100-1 | Sluitring 6mm | € 1.01 | |
| Bus 6 | ||||
| 066 | 257669-3 | Bus 6 | € 1.00 | |
| Sluitring 6mm | ||||
| 067 | 267100-1 | Sluitring 6mm | € 1.01 | |
| Butee de profondeur | ||||
| 068 | 141315-7 | Butee de profondeur | € 5.90 | |
| Slotbout M6x20 | ||||
| 069 | 251919-8 | Slotbout M6x20 | € 1.00 | |
| Gradengeleider | ||||
| 070 | 165670-3 | Gradengeleider | € 1.22 | |
| Inbusbout 4x20 | ||||
| 071 | 922137-2 | Inbusbout 4x20 | € 1.00 | |
| Kraagpin 6-7 | ||||
| 072 | 256480-0 | Kraagpin 6-7 | € 1.00 | |
| Borgmoer M4x7mm | ||||
| 073 | 252126-6 | Borgmoer M4x7mm | € 1.00 | |
| Zeskant borgmoer 5x8 | ||||
| 074 | 252103-8 | Zeskant borgmoer 5x8 | € 1.00 | |
| Hoekgeleider | ||||
| 075 | 345590-9 | Hoekgeleider | € 2.81 | |
| Kraagpin 6-7 | ||||
| 076 | 256480-0 | Kraagpin 6-7 | € 1.00 | |
| Stopper | ||||
| 077 | 318823-5 | Stopper | € 1.22 | |
| O-ring 9 | ||||
| 078 | 213062-1 | O-ring 9 | € 1.00 | |
| Tapschroef M5 | ||||
| 079 | 266734-7 | Tapschroef M5 | € 1.22 | |
| Stelschroef M6x10mm | ||||
| 080 | 265571-6 | Stelschroef M6x10mm | € 2.09 | |
| Stopring E-6 | ||||
| 081 | 259053-8 | Stopring E-6 | € 1.00 | |
| Blokkeerhandel | ||||
| 082 | 453165-1 | Blokkeerhandel | € 1.00 | |
| Torsieveer 11mm | ||||
| 083 | 233596-8 | Torsieveer 11mm | € 1.00 | |
| Schroef 5x8 | ||||
| 084 | 911203-0 | Schroef 5x8 | € 1.00 | |
| Bovengeleider cpl | ||||
| 085 | 453291-6 | Bovengeleider cpl | € 1.22 | |
| Borgring E-8 | ||||
| 086 | 257982-9 | Borgring E-8 | € 1.00 | |
| Verstelhendel | ||||
| 087 | 272272-9 | Verstelhendel | € 1.73 | |
| Inbusbout M6X20 Hs6101 | ||||
| 088 | 266735-5 | Inbusbout M6X20 Hs6101 | € 1.22 | |
| Sluitring 6mm | ||||
| 089 | 267100-1 | Sluitring 6mm | € 1.01 | |
| Inwendig zeskant bout M6x8 | ||||
| 090 | 265894-2 | Inwendig zeskant bout M6x8 | € 1.00 | |
| Inwendig zeskant bout M6x8 | ||||
| 091 | 265894-2 | Inwendig zeskant bout M6x8 | € 1.00 | |
| Inwendig zeskant bout M6x8 | ||||
| 092 | 265894-2 | Inwendig zeskant bout M6x8 | € 1.00 | |
| Plaque de base | ||||
| 093 | 318825-1 | Plaque de base | € 29.04 | |
| Inwendig zeskant bout M6x8 | ||||
| 094 | 265894-2 | Inwendig zeskant bout M6x8 | € 1.00 | |
| Sluitring 6mm | ||||
| 095 | 267100-1 | Sluitring 6mm | € 1.01 | |
| Schroef M6 | ||||
| 096 | 252631-3 | Schroef M6 | € 2.09 | |
