Dessins techniques et pièces de rechange Makita JV103D
Type exact:
JV103D
JV103D

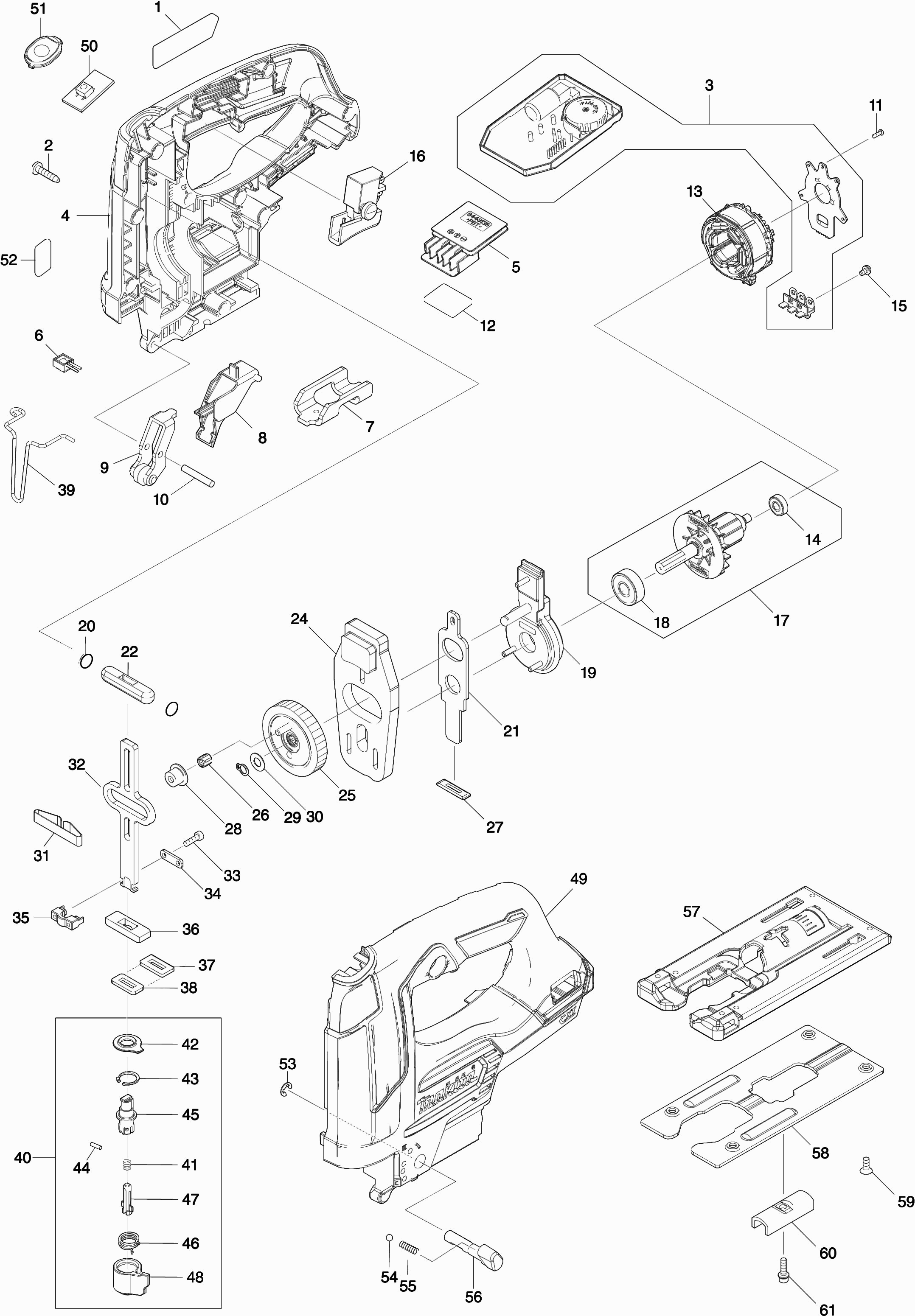

Dessins des MAKITA JV103D
Liste de pièces de rechange des MAKITA JV103D
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Naamplaat Jv103D | ||||
| 001 | 853P72-8 | Naamplaat Jv103D | € 2.81 | |
| Tapschroef 4x18 | ||||
| 002 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| 003 | 620907-0 | € 109.56 | ||
| Motorhuisset | ||||
| 004 | 183H18-5 | Motorhuisset | € 14.33 | |
| Aansluitunit | ||||
| 005 | 644813-5 | Aansluitunit | € 2.45 | |
| Licht circuit | ||||
| 006 | 620713-3 | Licht circuit | € 5.90 | |
| Support | ||||
| 007 | 347251-7 | Support | € 1.00 | |
| Steunwiel geleider | ||||
| 008 | 457866-3 | Steunwiel geleider | € 1.00 | |
| Steunwiel compleet | ||||
| 009 | 144629-3 | Steunwiel compleet | € 7.49 | |
| Pen 4 | ||||
| 010 | 256206-0 | Pen 4 | € 1.00 | |
| Parker Ck 2x6mm | ||||
| 011 | 266490-9 | Parker Ck 2x6mm | € 1.00 | |
| Serienummer Label Jv103D | ||||
| 012 | 853P79-4 | Serienummer Label Jv103D | € 2.81 | |
| Induit | ||||
| 013 | 629281-3 | Induit | € 9.58 | |
| Kogellager 695zz | ||||
| 014 | 211157-4 | Kogellager 695zz | € 1.44 | |
| Kruiskop Schroef M3X6 | ||||
| 015 | 652069-6 | Kruiskop Schroef M3X6 | € 1.00 | |
| Commutateur | ||||
| 016 | 650251-1 | Commutateur | € 8.50 | |
| Anker Compleet Jv102D | ||||
| 017 | 519452-9 | Anker Compleet Jv102D | € 18.02 | |
| Kogellager 608ddw | ||||
| 018 | 210005-4 | Kogellager 608ddw | € 4.61 | |
| Lagerhuis JV0600 A | ||||
| 019 | 144820-3 | Lagerhuis JV0600 A | € 10.87 | |
| O-ring 5 | ||||
| 020 | 213038-8 | O-ring 5 | € 1.00 | |
| Plateau De Pression | ||||
| 021 | 347249-4 | Plateau De Pression | € 1.01 | |
| Zaagasgeleiding | ||||
| 022 | 313082-6 | Zaagasgeleiding | € 1.01 | |
| Gewichtsblok | ||||
| 024 | 310812-6 | Gewichtsblok | € 7.49 | |
| Tandwiel cpl | ||||
| 025 | 144630-8 | Tandwiel cpl | € 18.02 | |
| Roulement A Aiguilles | ||||
| 026 | 212965-6 | Roulement A Aiguilles | € 1.00 | |
| Stofafdichting | ||||
| 027 | 416703-0 | Stofafdichting | € 1.00 | |
| Kraagbus 7mm | ||||
| 028 | 257804-3 | Kraagbus 7mm | € 1.73 | |
| Borgring S-6 | ||||
| 029 | 961002-0 | Borgring S-6 | € 1.00 | |
| Sluitring 6 | ||||
| 030 | 253715-0 | Sluitring 6 | € 1.00 | |
| Ressort A Lame | ||||
| 031 | 232183-0 | Ressort A Lame | € 1.00 | |
| Arbre | ||||
| 032 | 347250-9 | Arbre | € 2.45 | |
| Inbusbout M3x10 | ||||
| 033 | 266177-3 | Inbusbout M3x10 | € 1.00 | |
| Plaque | ||||
| 034 | 347247-8 | Plaque | € 1.00 | |
| Zaagbladklem | ||||
| 035 | 310811-8 | Zaagbladklem | € 3.67 | |
| Zaagasgeleider | ||||
| 036 | 313086-8 | Zaagasgeleider | € 1.00 | |
| Plateau De Retenue | ||||
| 037 | 344686-3 | Plateau De Retenue | € 1.00 | |
| Sponsrubber afdichting | ||||
| 038 | 423307-1 | Sponsrubber afdichting | € 1.00 | |
| Beschermveer | ||||
| 039 | 323748-0 | Beschermveer | € 1.01 | |
| Bladgeleider Compleet Jv102D | ||||
| 040 | 135941-2 | Bladgeleider Compleet Jv102D | € 26.27 | |
| Drukveer 4 | ||||
| 041 | 233314-4 | Drukveer 4 | € 1.00 | |
| Épuisé | ||||
| 042 | 424437-1 | Épuisé | ||
| Borgring R-13 | ||||
| 043 | 962063-3 | Borgring R-13 | € 1.00 | |
| Pen 2mm | ||||
| 044 | 256528-8 | Pen 2mm | € 1.00 | |
| Bladgeleider | ||||
| 045 | 310810-0 | Bladgeleider | € 6.62 | |
| Épuisé | ||||
| 046 | 233591-8 | Épuisé | ||
| Épuisé | ||||
| 047 | 310485-5 | Épuisé | ||
| Épuisé | ||||
| 048 | 452850-3 | Épuisé | ||
| Motorhuisset | ||||
| 049 | 183H18-5 | Motorhuisset | € 14.33 | |
| Commutateur | ||||
| 050 | 620715-9 | Commutateur | € 4.10 | |
| Tole De Commutation | ||||
| 051 | 142303-7 | Tole De Commutation | € 4.61 | |
| Stopring E-4 | ||||
| 053 | 961011-9 | Stopring E-4 | € 1.00 | |
| Stalen kogel 4 | ||||
| 054 | 216008-6 | Stalen kogel 4 | € 1.00 | |
| Drukveer 4 | ||||
| 055 | 231314-8 | Drukveer 4 | € 1.00 | |
| Levier D’enclenchement | ||||
| 056 | 271441-9 | Levier D’enclenchement | € 1.73 | |
| Zaagvoet | ||||
| 057 | 319620-2 | Zaagvoet | € 6.62 | |
| Curseur | ||||
| 058 | 345441-6 | Curseur | € 1.44 | |
| Verzonkenschroef 4x8 | ||||
| 059 | 912107-9 | Verzonkenschroef 4x8 | € 1.00 | |
| Klemplaat voor zool | ||||
| 060 | 344685-5 | Klemplaat voor zool | € 1.00 | |
| Inbusbout 4x16 | ||||
| 061 | 922128-3 | Inbusbout 4x16 | € 1.00 | |
