Dessins techniques et pièces de rechange Makita LC1230
Type exact:
LC1230
LC1230

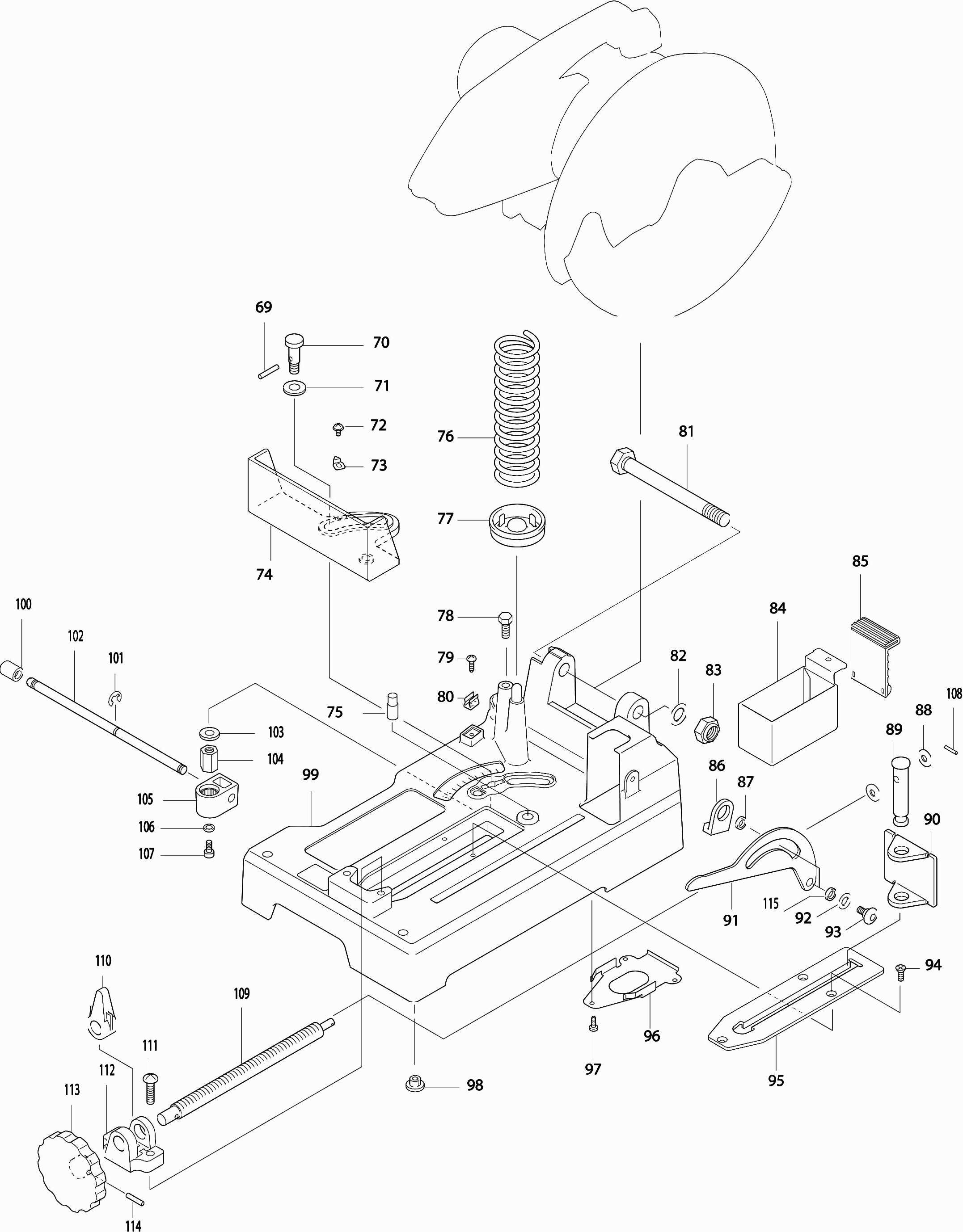

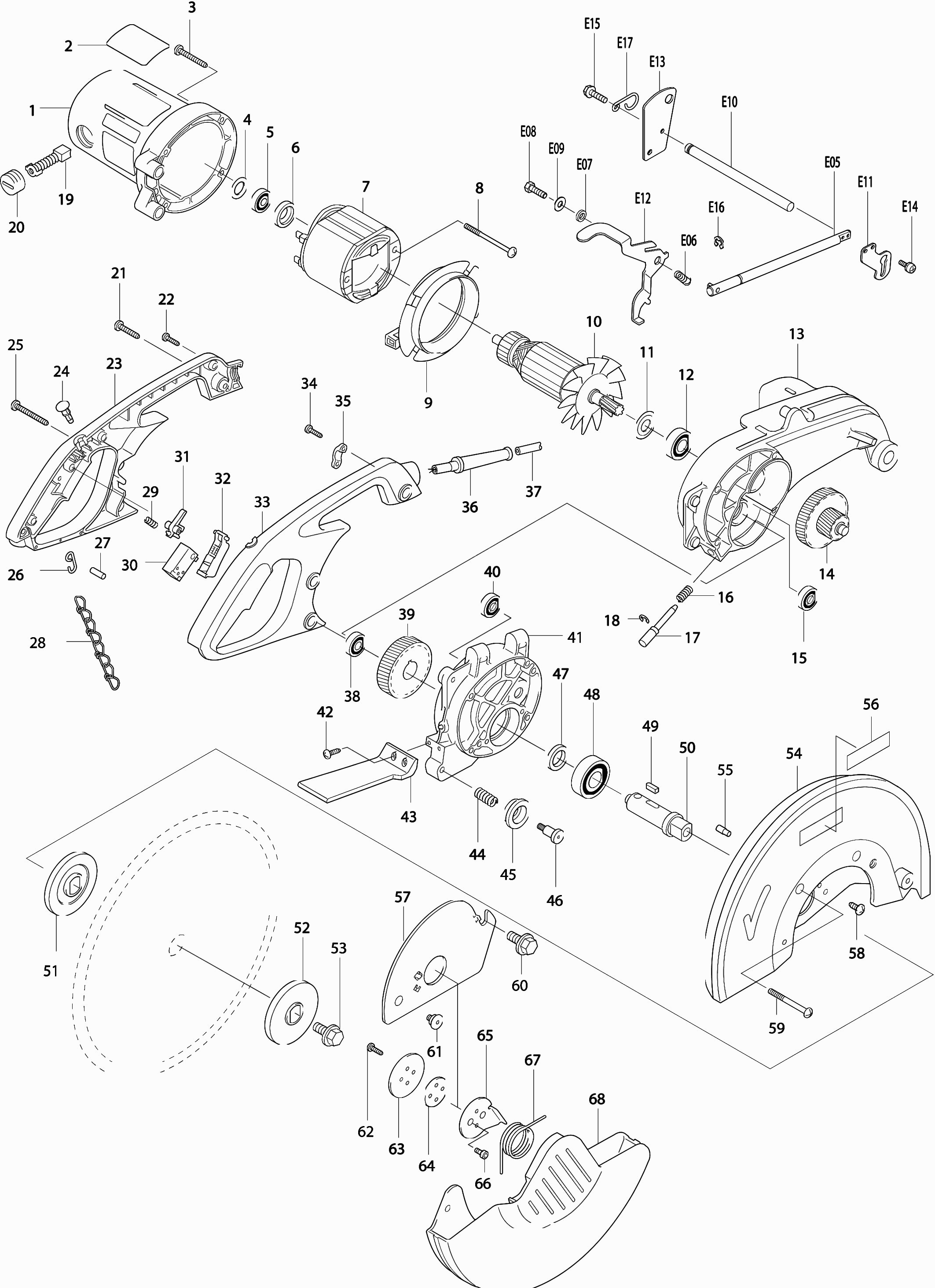

Dessins des MAKITA LC1230
Liste de pièces de rechange des MAKITA LC1230
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Carter De Moteur | ||||
| 001 | 151641-6 | Carter De Moteur | € 53.72 | |
| Tapschroef 5X40 * | ||||
| 003 | 266028-0 | Tapschroef 5X40 * | € 1.00 | |
| Sluitring 16 * | ||||
| 004 | 253749-3 | Sluitring 16 * | € 1.00 | |
| Kogellager 629ddw | ||||
| 005 | 211092-6 | Kogellager 629ddw | € 4.61 | |
| Isolatiering | ||||
| 006 | 681633-6 | Isolatiering | € 1.73 | |
| Inducteur | ||||
| 007 | 636168-2 | Inducteur | € 23.89 | |
| Zelftapper Pt 5x75 | ||||
| 008 | 266059-9 | Zelftapper Pt 5x75 | € 1.22 | |
| Plaque Intermediaire | ||||
| 009 | 415475-4 | Plaque Intermediaire | € 1.73 | |
| Induit | ||||
| 010 | 510283-9 | Induit | € 40.13 | |
| Sluitring 15 | ||||
| 011 | 267714-6 | Sluitring 15 | € 1.22 | |
| Kogellager 6202llb | ||||
| 012 | 211228-7 | Kogellager 6202llb | € 7.49 | |
| Carter | ||||
| 013 | 317147-6 | Carter | € 40.13 | |
| Tandwiel 16-44 | ||||
| 014 | 226122-0 | Tandwiel 16-44 | € 14.33 | |
| Kogellager 6000ddw | ||||
| 015 | 211088-7 | Kogellager 6000ddw | € 5.26 | |
| Drukveer 9 | ||||
| 016 | 231418-6 | Drukveer 9 | € 1.00 | |
| Asblokkering | ||||
| 017 | 322678-2 | Asblokkering | € 3.67 | |
| Épuisé | ||||
| 018 | 961014-3 | Épuisé | ||
| Koolborstel set Cb-203 | ||||
| 019 | 191953-5 | Koolborstel set Cb-203 | € 6.62 | |
| Koolborstelhouderdop | ||||
| 020 | 643700-5 | Koolborstelhouderdop | € 1.01 | |
| Tap Schroef Ct 5X30 * | ||||
| 021 | 266032-9 | Tap Schroef Ct 5X30 * | € 1.00 | |
| Tapschroef 4x18 | ||||
| 022 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Handgreep set | ||||
| 023 | 182628-7 | Handgreep set | € 19.93 | |
| Deblokkeerknop | ||||
| 024 | 411478-6 | Deblokkeerknop | € 1.01 | |
| Tapschroef Ct 5x50 | ||||
| 025 | 266033-7 | Tapschroef Ct 5x50 | € 1.00 | |
| Hanger | ||||
| 026 | 281216-8 | Hanger | € 1.00 | |
| Pen 6 | ||||
| 027 | 256012-3 | Pen 6 | € 1.00 | |
| Chaine | ||||
| 028 | 282016-9 | Chaine | € 1.44 | |
| Drukveer 4 | ||||
| 029 | 231397-8 | Drukveer 4 | € 1.00 | |
| Schakelaar Sw-131 | ||||
| 030 | 651922-3 | Schakelaar Sw-131 | € 12.24 | |
| Blokkeerknop 2414B | ||||
| 031 | 415366-9 | Blokkeerknop 2414B | € 1.22 | |
| Bouton De Commande | ||||
| 032 | 152463-7 | Bouton De Commande | € 3.24 | |
| Handgreep set | ||||
| 033 | 182628-7 | Handgreep set | € 19.93 | |
| Tapschroef 4x18 | ||||
| 034 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Klemstrip | ||||
| 035 | 687124-5 | Klemstrip | € 1.00 | |
| Kabeltule 10-90 | ||||
| 036 | 682505-8 | Kabeltule 10-90 | € 1.73 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 037 | 695123-3 | Netsnoer 2x1.50 4.0mtr | € 21.84 | |
| Kogellager 6000ddw | ||||
| 038 | 211088-7 | Kogellager 6000ddw | € 5.26 | |
| Tandwiel 38 | ||||
| 039 | 226427-8 | Tandwiel 38 | € 9.58 | |
| Kogellager 6000ddw | ||||
| 040 | 211088-7 | Kogellager 6000ddw | € 5.26 | |
| Carter | ||||
| 041 | 317226-0 | Carter | € 37.36 | |
| Schroef 4x14 | ||||
| 042 | 911121-2 | Schroef 4x14 | € 1.00 | |
| Bouclier Protecteur | ||||
| 043 | 416869-6 | Bouclier Protecteur | € 7.49 | |
| Drukveer 11 | ||||
| 044 | 231226-5 | Drukveer 11 | € 1.00 | |
| Bladgeleider | ||||
| 045 | 415474-6 | Bladgeleider | € 2.09 | |
| Épuisé | ||||
| 046 | 266030-3 | Épuisé | ||
| Ring 20 Lc1230 * | ||||
| 047 | 257139-2 | Ring 20 Lc1230 * | € 2.09 | |
| Kogellager 6204ddw | ||||
| 048 | 211329-1 | Kogellager 6204ddw | € 8.50 | |
| Krukasspie | ||||
| 049 | 254229-2 | Krukasspie | € 1.00 | |
| Plongeur | ||||
| 050 | 323828-2 | Plongeur | € 6.62 | |
| Binnenflens 70 | ||||
| 051 | 224308-0 | Binnenflens 70 | € 14.33 | |
| Buitenflens 70 | ||||
| 052 | 224379-7 | Buitenflens 70 | € 13.82 | |
| Zeskant bout 10x120 | ||||
| 053 | 265414-2 | Zeskant bout 10x120 | € 4.10 | |
| Vaste beschermkap | ||||
| 054 | 183089-4 | Vaste beschermkap | € 16.18 | |
| Pen 6-7 | ||||
| 055 | 256405-4 | Pen 6-7 | € 2.09 | |
| Plaque De Recouvrement | ||||
| 057 | 344737-2 | Plaque De Recouvrement | € 6.62 | |
| Tapschroef 5x12 | ||||
| 058 | 266035-3 | Tapschroef 5x12 | € 1.00 | |
| Schroef 6x60 | ||||
| 059 | 911383-2 | Schroef 6x60 | € 1.00 | |
| Zeskant bout 10x120 | ||||
| 060 | 265414-2 | Zeskant bout 10x120 | € 4.10 | |
| Épuisé | ||||
| 061 | 265020-3 | Épuisé | ||
| Schroef 4x14 | ||||
| 062 | 911121-2 | Schroef 4x14 | € 1.00 | |
| Centreerplaatbasis | ||||
| 063 | 344735-6 | Centreerplaatbasis | € 1.01 | |
| Centreerplaatring | ||||
| 064 | 344734-8 | Centreerplaatring | € 1.00 | |
| Centreerplaat | ||||
| 065 | 344736-4 | Centreerplaat | € 2.45 | |
| Inbusbout 4x8 | ||||
| 066 | 922106-3 | Inbusbout 4x8 | € 1.00 | |
| Torsieveer 38 | ||||
| 067 | 231643-9 | Torsieveer 38 | € 1.01 | |
| Verende beschermkap | ||||
| 068 | 317152-3 | Verende beschermkap | € 26.27 | |
| Pen 5 | ||||
| 069 | 256098-7 | Pen 5 | € 1.00 | |
| Asbout | ||||
| 070 | 323882-6 | Asbout | € 5.26 | |
| Sluitring 12 | ||||
| 071 | 253843-1 | Sluitring 12 | € 1.01 | |
| Schroef 4x6 | ||||
| 072 | 911103-4 | Schroef 4x6 | € 1.00 | |
| Indicatieplaat | ||||
| 073 | 816128-2 | Indicatieplaat | € 1.00 | |
| Materiaalsteun | ||||
| 074 | 310086-9 | Materiaalsteun | € 29.04 | |
| Pen 12 | ||||
| 075 | 256453-3 | Pen 12 | € 1.44 | |
| Drukveer 45 | ||||
| 076 | 233103-7 | Drukveer 45 | € 8.50 | |
| Veerhouder | ||||
| 077 | 165066-8 | Veerhouder | € 6.62 | |
| Zeskant bout 8x20 | ||||
| 078 | 265412-6 | Zeskant bout 8x20 | € 1.00 | |
| Schroef 4x14 | ||||
| 079 | 911121-2 | Schroef 4x14 | € 1.00 | |
| Ressort A Lame | ||||
| 080 | 232075-3 | Ressort A Lame | € 1.01 | |
| Zeskantbout M16 * | ||||
| 081 | 265413-4 | Zeskantbout M16 * | € 10.87 | |
| Sluitring 16 * | ||||
| 082 | 253771-0 | Sluitring 16 * | € 1.00 | |
| Zeskantmoer M16X24 * | ||||
| 083 | 252044-8 | Zeskantmoer M16X24 * | € 2.45 | |
| Stofdoos | ||||
| 084 | 344740-3 | Stofdoos | € 9.58 | |
| Rubber plaat | ||||
| 085 | 421671-4 | Rubber plaat | € 2.81 | |
| Vibratieplaat | ||||
| 086 | 421670-6 | Vibratieplaat | € 1.44 | |
| Ring 8 | ||||
| 087 | 257222-5 | Ring 8 | € 1.44 | |
| Sluitring 8 | ||||
| 088 | 253731-2 | Sluitring 8 | € 1.00 | |
| Pen 16 * | ||||
| 089 | 268040-6 | Pen 16 * | € 5.26 | |
| Plaque de serrage | ||||
| 090 | 344118-0 | Plaque de serrage | € 6.62 | |
| Verbindingsplaat | ||||
| 091 | 344738-0 | Verbindingsplaat | € 5.26 | |
| Sluitring 8x0,5mm | ||||
| 092 | 253139-0 | Sluitring 8x0,5mm | € 1.00 | |
| Schroef M6 | ||||
| 093 | 251331-2 | Schroef M6 | € 1.22 | |
| Verzonken schroef 5x12 | ||||
| 094 | 912212-2 | Verzonken schroef 5x12 | € 1.00 | |
| Geleidingsplaat | ||||
| 095 | 344119-8 | Geleidingsplaat | € 5.90 | |
| Onderplaat | ||||
| 096 | 344739-8 | Onderplaat | € 5.90 | |
| Tapschroef M4x12mm Ck | ||||
| 097 | 266026-4 | Tapschroef M4x12mm Ck | € 1.00 | |
| Capot de recouvrement | ||||
| 098 | 416972-3 | Capot de recouvrement | € 1.01 | |
| Voetzool | ||||
| 099 | 151624-6 | Voetzool | € 116.16 | |
| Kap 16 | ||||
| 100 | 286236-7 | Kap 16 | € 1.00 | |
| Épuisé | ||||
| 101 | 961014-3 | Épuisé | ||
| Handgreeppen | ||||
| 102 | 323883-4 | Handgreeppen | € 4.10 | |
| Ring 10 | ||||
| 103 | 253024-7 | Ring 10 | € 1.00 | |
| Zeskant moer 10x27 | ||||
| 104 | 252161-4 | Zeskant moer 10x27 | € 2.45 | |
| Handgreephouder | ||||
| 105 | 151622-0 | Handgreephouder | € 4.61 | |
| Sluitring 6Mm A | ||||
| 106 | 267214-6 | Sluitring 6Mm A | € 1.00 | |
| Zeskant bout 6x16 | ||||
| 107 | 265251-4 | Zeskant bout 6x16 | € 1.00 | |
| Spanstift 3-16 | ||||
| 108 | 951063-8 | Spanstift 3-16 | € 1.00 | |
| Vis De Serrage | ||||
| 109 | 322679-0 | Vis De Serrage | € 5.90 | |
| Snelspan moer | ||||
| 110 | 322209-7 | Snelspan moer | € 12.24 | |
| Schroef 8x30 | ||||
| 111 | 911451-1 | Schroef 8x30 | € 1.00 | |
| Épuisé | ||||
| 112 | 311949-2 | Épuisé | ||
| Handel 100 | ||||
| 113 | 271072-4 | Handel 100 | € 12.24 | |
| Spanstift 5-24 | ||||
| 114 | 951166-8 | Spanstift 5-24 | € 1.00 | |
| Ring 8 | ||||
| 115 | 257157-0 | Ring 8 | € 1.44 | |
