Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LS0714FL'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

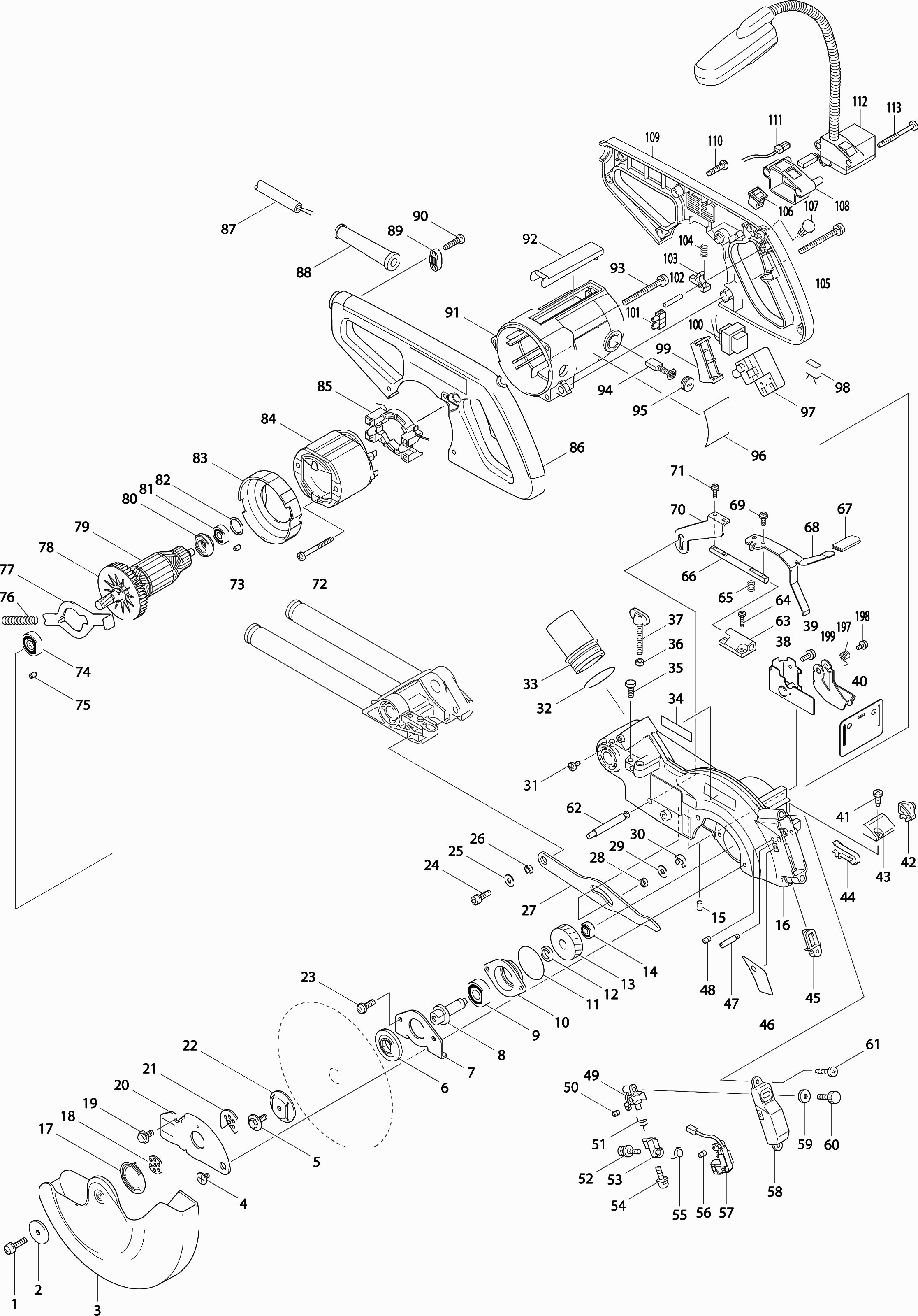

Dessins des Makita LS0714FL
Liste de pièces de rechange des Makita LS0714FL
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Zeskant bout 5x16 | ||||
001 | 265491-4 | 0.83 | 1.00 | |
Ring 5 | ||||
002 | 267136-0 | 0.94 | 1.13 | |
Épuisé | ||||
003 | 458785-6 | |||
Platkop schroef M5 | ||||
004 | 265008-3 | 1.12 | 1.34 | |
Épuisé | ||||
005 | 265461-3 | |||
Binnenflens 40 | ||||
006A | 224370-5 | 4.82 | 5.78 | |
Binnenflens 40 | ||||
006B | 224370-5 | 4.82 | 5.78 | |
Collet Interieur | ||||
006 | 224397-5 | 6.08 | 7.30 | |
Collet Interieur | ||||
006A | 224397-5 | 6.08 | 7.30 | |
Lagerborging 55 | ||||
007 | 285715-2 | 0.83 | 1.00 | |
Plongeur | ||||
008 | 323798-5 | 11.26 | 13.51 | |
Kogellager 6201dw1 | ||||
009 | 211129-9 | 6.88 | 8.26 | |
Logement De Palier | ||||
010 | 317037-3 | 7.21 | 8.65 | |
O-ring 42 | ||||
011 | 213565-5 | 0.83 | 1.00 | |
Ring 12 | ||||
012 | 257010-0 | 0.94 | 1.13 | |
Tandwiel 47 | ||||
013 | 226497-7 | 10.00 | 12.00 | |
Kogellager 607llb | ||||
014 | 211021-9 | 4.24 | 5.09 | |
Rubber pen 6 | ||||
015 | 263005-3 | 0.83 | 1.00 | |
Vaste beschermkap | ||||
016 | 188245-1 | 51.71 | 62.05 | |
Pen voor verbinding | ||||
016C | 322316-6 | 1.92 | 2.30 | |
Pen voor verbinding | ||||
016C30 | 322316-6 | 1.92 | 2.30 | |
Etiquette Info. | ||||
016A | 810968-0 | 1.32 | 1.58 | |
Etiquette Info. | ||||
016C10 | 810968-0 | 1.32 | 1.58 | |
Etiquette Info. | ||||
016B | 817667-5 | 0.83 | 1.00 | |
Etiquette Info. | ||||
016C20 | 817667-5 | 0.83 | 1.00 | |
Torsieveer 24 | ||||
017 | 231934-8 | 2.26 | 2.71 | |
Centreerplaatring | ||||
018 | 345589-4 | 0.94 | 1.13 | |
Épuisé | ||||
019 | 265473-6 | |||
Afdekplaat kap | ||||
020 | 344641-5 | 3.37 | 4.04 | |
Centreerplaat | ||||
021 | 345585-2 | 2.58 | 3.10 | |
Buitenflens 40 | ||||
022B | 224275-9 | 6.08 | 7.30 | |
Buitenflens 40 | ||||
022A | 224275-9 | 6.08 | 7.30 | |
Collet Exterieur | ||||
022A | 224282-2 | 5.44 | 6.53 | |
Collet Exterieur | ||||
022 | 224282-2 | 5.44 | 6.53 | |
Schroef 5x16 | ||||
023 | 911224-2 | 0.83 | 1.00 | |
Épuisé | ||||
024 | 922331-6 | |||
Sluitring 6 | ||||
025 | 253804-1 | 0.83 | 1.00 | |
Ring 16 | ||||
026 | 257163-5 | 1.14 | 1.37 | |
Verbindingsplaat | ||||
027 | 154643-1 | 13.16 | 15.79 | |
Centreerplaat | ||||
027B | 345585-2 | 2.58 | 3.10 | |
Centreerplaatring | ||||
027A | 345589-4 | 0.94 | 1.13 | |
Ring 16 | ||||
028 | 257163-5 | 1.14 | 1.37 | |
Sluitring 6 | ||||
029 | 253804-1 | 0.83 | 1.00 | |
Stopring E-5 | ||||
030 | 961018-5 | 0.83 | 1.00 | |
Tapschroef 4x8 | ||||
031 | 266061-2 | 0.83 | 1.00 | |
O-ring 35 | ||||
032 | 213460-9 | 1.12 | 1.34 | |
Stofafzuigadapter afkortzaag | ||||
033 | 419277-0 | 3.25 | 3.90 | |
Label Makita | ||||
034 | 819063-3 | 2.58 | 3.10 | |
Épuisé | ||||
035 | 266757-5 | |||
Kunststof Ring 5 | ||||
036 | 262001-8 | 1.32 | 1.58 | |
Vleugelbout m6x43 | ||||
037 | 265717-4 | 1.90 | 2.28 | |
Besch.pl assy (incl A t/m E) A | ||||
038 | 135511-7 | 4.82 | 5.78 | |
Épuisé | ||||
038A | 165414-1 | |||
Trekveer 8 | ||||
038D | 231690-0 | 0.83 | 1.00 | |
Épuisé | ||||
038C | 345649-2 | |||
Plaque De Caoutchouc | ||||
038B | 421626-9 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
038E | 911114-9 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
039 | 911113-1 | 0.83 | 1.00 | |
Plaque De Caoutchouc | ||||
040 | 421626-9 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
041 | 266026-4 | 0.83 | 1.00 | |
Passe Cable | ||||
042 | 418109-8 | 1.18 | 1.42 | |
Kabelbeschermhouder | ||||
043 | 418111-1 | 1.12 | 1.34 | |
Passe Cable | ||||
044 | 418110-3 | 1.39 | 1.67 | |
Lens tbv laserlijn | ||||
045 | 418104-8 | 1.92 | 2.30 | |
Laser-Lijn Label <0506 | ||||
046 | 801262-1 | 2.71 | 3.25 | |
Borstschroef M5 | ||||
047 | 266306-8 | 1.58 | 1.90 | |
Zeskant bout 5x8 | ||||
048 | 266229-0 | 0.83 | 1.00 | |
Épuisé | ||||
049 | 418107-2 | |||
Inbusbout 4x6 | ||||
050 | 266318-1 | 0.83 | 1.00 | |
Torsieveer 9 Ls0714 | ||||
051 | 231664-1 | 0.83 | 1.00 | |
Schroef 3X10 Ls0714 * | ||||
052 | 911014-3 | 0.83 | 1.00 | |
Montage blok B <0506 | ||||
053 | 418106-4 | 1.18 | 1.42 | |
Schroef 3X10 Ls0714 * | ||||
054 | 911014-3 | 0.83 | 1.00 | |
Torsieveer 9 Ls0714 | ||||
055 | 231664-1 | 0.83 | 1.00 | |
Inbusbout 4x6 | ||||
056 | 266318-1 | 0.83 | 1.00 | |
Circuit Tbv Laser Ls0714 A | ||||
057 | 638442-4 | 24.14 | 28.97 | |
Beschermkap tbv lazer | ||||
058 | 418108-0 | 1.92 | 2.30 | |
Sluitring 5 | ||||
059 | 253807-5 | 0.83 | 1.00 | |
Knopbout 5x24 | ||||
060 | 265753-0 | 1.32 | 1.58 | |
Tapschroef 4x20 | ||||
061 | 266042-6 | 0.83 | 1.00 | |
Axe De Blocage | ||||
062 | 324455-8 | 1.92 | 2.30 | |
Ashouder | ||||
063 | 418655-1 | 1.58 | 1.90 | |
Tapschroef Ct4x16 | ||||
064 | 266034-5 | 0.83 | 1.00 | |
Drukveer 7 | ||||
065 | 231316-4 | 0.83 | 1.00 | |
Kantelas 8mm | ||||
066 | 324456-6 | 7.81 | 9.37 | |
Capuchon | ||||
067 | 421589-9 | 0.83 | 1.00 | |
Blokkeerhandel | ||||
068 | 345807-0 | 3.37 | 4.04 | |
Schroef 4x10 | ||||
069 | 911113-1 | 0.83 | 1.00 | |
Blokkeerplaat | ||||
070 | 345436-9 | 0.94 | 1.13 | |
Schroef 4x10 | ||||
071 | 911113-1 | 0.83 | 1.00 | |
Schroef 5x50mm | ||||
072 | 266046-8 | 2.98 | 3.58 | |
Rubber pen 4 | ||||
073 | 263002-9 | 0.83 | 1.00 | |
Kogellager 6001llb | ||||
074 | 211101-1 | 4.82 | 5.78 | |
Rubber pen 4 | ||||
075 | 263002-9 | 0.83 | 1.00 | |
Drukveer 5 | ||||
076 | 233092-6 | 0.83 | 1.00 | |
Asblokkering | ||||
077 | 344642-3 | 3.12 | 3.74 | |
Waaier 70 | ||||
078 | 240030-1 | 11.26 | 13.51 | |
Induit | ||||
079 | 510061-7 | 56.40 | 67.68 | |
Isolatiering | ||||
080 | 681644-1 | 0.83 | 1.00 | |
Kogellager 608llb | ||||
081 | 210043-6 | 1.58 | 1.90 | |
Urethaan ring 18 | ||||
082 | 261110-0 | 1.58 | 1.90 | |
Opvulplaat | ||||
083 | 416537-1 | 1.92 | 2.30 | |
Inducteur | ||||
084 | 634558-3 | 16.56 | 19.87 | |
Statorveertje Cb5 | ||||
084A | 654020-2 | 0.83 | 1.00 | |
Statorveertje Cb5 | ||||
084B | 654020-2 | 0.83 | 1.00 | |
Klembus tbv statorv. 2mm | ||||
084A | 654502-4 | 0.83 | 1.00 | |
Klembus tbv statorv. 2mm | ||||
084B | 654502-4 | 0.83 | 1.00 | |
Veldsteun | ||||
085 | 638360-6 | 5.44 | 6.53 | |
Épuisé | ||||
086 | 188118-8 | |||
Etiquette Info. | ||||
086A | 810966-4 | 2.58 | 3.10 | |
Etiquette Info. | ||||
086C10 | 810966-4 | 2.58 | 3.10 | |
Netsnoer 2x1.50 4.0mtr | ||||
087 | 695123-3 | 20.08 | 24.10 | |
Kabeltule 10-90 | ||||
088 | 682505-8 | 1.58 | 1.90 | |
Klemstrip | ||||
089 | 687124-5 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
090 | 265995-6 | 0.83 | 1.00 | |
Carter De Moteur | ||||
091 | 151900-8 | 24.14 | 28.97 | |
Koolborstelhouder 5X11 A | ||||
091A | 644501-4 | 1.92 | 2.30 | |
Koolborstelhouder 5X11 A | ||||
091C10 | 644501-4 | 1.92 | 2.30 | |
Etiquette Info. | ||||
091B | 810964-8 | 1.32 | 1.58 | |
Etiquette Info. | ||||
091C20 | 810964-8 | 1.32 | 1.58 | |
Motorhuis deksel | ||||
092 | 416538-9 | 1.92 | 2.30 | |
Schroef 5x50 | ||||
093 | 911273-9 | 0.83 | 1.00 | |
Koolborstel set Cb-303 | ||||
094 | 191963-2 | 4.82 | 5.78 | |
Koolborstelhouderdop | ||||
095 | 643750-0 | 0.83 | 1.00 | |
Naamplaat Ls0714 A | ||||
096 | 862823-2 | 2.58 | 3.10 | |
Schakelaar Sw-131 | ||||
097 | 651922-3 | 11.26 | 13.51 | |
Condensator 0,1uf | ||||
098 | 645105-5 | 2.58 | 3.10 | |
Schakelaarhandel Ls800Dw | ||||
099 | 416534-7 | 1.32 | 1.58 | |
Épuisé | ||||
100 | 631608-5 | |||
Kroonsteen Bo4553-Bo4554 A | ||||
101 | 654475-1 | 0.83 | 1.00 | |
Pen 5 | ||||
102 | 256098-7 | 0.83 | 1.00 | |
Deblokkkeer Handel Ls800Dw | ||||
103 | 416533-9 | 1.32 | 1.58 | |
Drukveer 4 | ||||
104 | 231026-3 | 0.83 | 1.00 | |
Schroef 5x50 | ||||
105 | 911273-9 | 0.83 | 1.00 | |
Commutateur | ||||
106 | 651522-9 | 3.37 | 4.04 | |
Deblokkeerknop | ||||
107 | 411478-6 | 0.94 | 1.13 | |
Schakeldoos | ||||
108 | 153523-8 | 3.77 | 4.52 | |
Laser Straal Label Ls0714 A | ||||
108A | 810354-5 | 0.83 | 1.00 | |
Laser Straal Label Ls0714 A | ||||
108C10 | 810354-5 | 0.83 | 1.00 | |
Épuisé | ||||
109 | 188118-8 | |||
Etiquette Info. | ||||
109A | 810966-4 | 2.58 | 3.10 | |
Etiquette Info. | ||||
109C10 | 810966-4 | 2.58 | 3.10 | |
Tapschroef 4x18 | ||||
110 | 265995-6 | 0.83 | 1.00 | |
Draadboom | ||||
111 | 638068-2 | 1.67 | 2.00 | |
Licht set cpl | ||||
112 | 125222-2 | 36.87 | 44.24 | |
Licht set cpl | ||||
112A | 125222-2 | 36.87 | 44.24 | |
Lampbox incl glas+lens | ||||
112B | 152923-9 | 1.58 | 1.90 | |
TL buis 5W LS0714FLB | ||||
112A | 193730-1 | 5.00 | 6.00 | |
TL buis 5W LS0714FLB | ||||
112AC10 | 193730-1 | 5.00 | 6.00 | |
Tapschroef 4x40 | ||||
113 | 266048-4 | 0.83 | 1.00 | |
Achterlineaal | ||||
114 | 319191-9 | 29.24 | 35.09 | |
Zeskant bout 6x25 | ||||
115 | 921341-0 | 0.83 | 1.00 | |
Vleugelbout 6x10 | ||||
116 | 924306-1 | 0.83 | 1.00 | |
Douille | ||||
117 | 416535-5 | 1.12 | 1.34 | |
Torsieveer 28 | ||||
118 | 231638-2 | 5.44 | 6.53 | |
Douille | ||||
119 | 416535-5 | 1.12 | 1.34 | |
Schroef 6x33 | ||||
120 | 251897-2 | 2.98 | 3.58 | |
Drukveer 6 | ||||
121 | 231325-3 | 0.83 | 1.00 | |
Ring 26 | ||||
122 | 257214-4 | 6.88 | 8.26 | |
Geleide arm houder | ||||
123 | 317617-5 | 8.80 | 10.56 | |
Inwendig zeskant bout M6x8 | ||||
124 | 265894-2 | 0.83 | 1.00 | |
Trekontlaster | ||||
125 | 687042-7 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
126 | 266026-4 | 0.83 | 1.00 | |
sleutelklem | ||||
127 | 416536-3 | 1.67 | 2.00 | |
sleutelklem | ||||
127A | 416536-3 | 1.67 | 2.00 | |
Trekontlaster | ||||
127A | 687045-1 | 2.71 | 3.25 | |
Trekontlaster | ||||
127B | 687045-1 | 2.71 | 3.25 | |
Tapschroef M4x12mm Ck | ||||
128 | 266026-4 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
129 | 911113-1 | 0.83 | 1.00 | |
Poignee | ||||
130 | 416006-2 | 3.77 | 4.52 | |
Stelschroef M4x12 | ||||
131 | 915116-7 | 0.83 | 1.00 | |
Zeskant moer 10x17 | ||||
132 | 252144-4 | 2.58 | 3.10 | |
Veer 5 voor lever 100 | ||||
133 | 231266-3 | 0.83 | 1.00 | |
Ring 10 | ||||
134 | 253024-7 | 0.83 | 1.00 | |
Kap 16 | ||||
135 | 286236-7 | 0.83 | 1.00 | |
Zaagarm | ||||
136 | 153463-0 | 94.60 | 113.52 | |
Ontspanstift | ||||
137 | 324295-4 | 3.54 | 4.25 | |
Épuisé | ||||
138 | 266757-5 | |||
Entretoise | ||||
139 | 345299-3 | 1.57 | 1.88 | |
Sluitring 6 | ||||
140 | 253726-5 | 0.83 | 1.00 | |
Torsieveer 8 | ||||
141 | 231663-3 | 0.83 | 1.00 | |
Schroef Ph L8 | ||||
142 | 265113-6 | 0.83 | 1.00 | |
Markeerpunt | ||||
143 | 343678-9 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
144 | 266026-4 | 0.83 | 1.00 | |
Arm compleet | ||||
145 | 153462-2 | 77.51 | 93.01 | |
Blokkeerarm | ||||
146 | 344643-1 | 2.26 | 2.71 | |
Veerring 20 | ||||
147 | 253948-7 | 0.83 | 1.00 | |
Sluitring 8 x 14 x 1mm | ||||
148 | 253835-0 | 0.83 | 1.00 | |
Schroef M6 | ||||
149 | 251267-5 | 0.83 | 1.00 | |
Zeskant bout 6x10 | ||||
150 | 251961-9 | 0.83 | 1.00 | |
Stelschroef M6x16 | ||||
151 | 266321-2 | 0.83 | 1.00 | |
Knop 20 | ||||
152 | 271601-3 | 0.83 | 1.00 | |
O-ring 5 | ||||
153 | 213021-5 | 0.83 | 1.00 | |
Axe De Blocage | ||||
154 | 324183-5 | 0.94 | 1.13 | |
Pijp 16-90 | ||||
155 | 331350-5 | 5.44 | 6.53 | |
Onderarm | ||||
156 | 153482-6 | 64.89 | 77.87 | |
Schaalverdeling | ||||
156A | 816392-5 | 2.58 | 3.10 | |
Pen 5 | ||||
157 | 256100-6 | 0.83 | 1.00 | |
Tapeind M10 | ||||
158 | 266320-4 | 3.12 | 3.74 | |
Ring 10 | ||||
159 | 253024-7 | 0.83 | 1.00 | |
Druknaaldlager 1023 | ||||
160 | 216413-7 | 2.58 | 3.10 | |
Ring 10 | ||||
161 | 253024-7 | 0.83 | 1.00 | |
Moer M10-17 | ||||
162 | 264005-6 | 1.32 | 1.58 | |
Ring 26 | ||||
163 | 257214-4 | 6.88 | 8.26 | |
Schroef 6x33 | ||||
164 | 251897-2 | 2.98 | 3.58 | |
Borgmoer M8x13 hoog | ||||
165 | 252105-4 | 0.83 | 1.00 | |
Sluitring 8 | ||||
166 | 253731-2 | 0.83 | 1.00 | |
Indicatieplaat | ||||
167 | 416355-7 | 2.71 | 3.25 | |
Tapschroef M4x12mm Ck | ||||
168 | 266026-4 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
169 | 266026-4 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
170 | 266026-4 | 0.83 | 1.00 | |
Inzaagplaat | ||||
171 | 417993-8 | 2.98 | 3.58 | |
Inzaagplaat | ||||
172 | 417993-8 | 2.98 | 3.58 | |
Épuisé | ||||
173 | 154659-6 | |||
Lineair kogell 2560 | ||||
173A | 211376-2 | 21.96 | 26.35 | |
Lineair kogell 2560 | ||||
173C10 | 211376-2 | 21.96 | 26.35 | |
Vilten ring 25 | ||||
173B | 262077-5 | 1.32 | 1.58 | |
Vilten ring 25 | ||||
173C20 | 262077-5 | 1.32 | 1.58 | |
Rubber pen 6 | ||||
173C | 263005-3 | 0.83 | 1.00 | |
Rubber pen 6 | ||||
173C30 | 263005-3 | 0.83 | 1.00 | |
Capuchon | ||||
173C40 | 344638-4 | 0.97 | 1.16 | |
Capuchon | ||||
173D | 344638-4 | 0.97 | 1.16 | |
Etiquette Info. | ||||
173E | 817283-3 | 0.83 | 1.00 | |
Etiquette Info. | ||||
173C50 | 817283-3 | 0.83 | 1.00 | |
Inbusbout M4x10 | ||||
174 | 922112-8 | 0.83 | 1.00 | |
Vierkant pen | ||||
175 | 153580-6 | 10.46 | 12.55 | |
Rubber pen 6 | ||||
175A | 263005-3 | 0.83 | 1.00 | |
Rubber pen 6 | ||||
175C10 | 263005-3 | 0.83 | 1.00 | |
Zeskant bout 5x30 | ||||
176 | 925251-3 | 0.83 | 1.00 | |
Tapschroef Ct4x16 | ||||
177 | 266034-5 | 0.83 | 1.00 | |
Blokkeerplaat | ||||
178 | 344601-7 | 1.18 | 1.42 | |
Pinhouder | ||||
179 | 317616-7 | 7.21 | 8.65 | |
Pen 3 | ||||
180 | 256158-5 | 0.83 | 1.00 | |
Blokkeerpin Ls0714 | ||||
181 | 324288-1 | 2.58 | 3.10 | |
Drukveer 6 | ||||
182 | 231325-3 | 0.83 | 1.00 | |
Stang 6mm | ||||
183 | 324289-9 | 0.94 | 1.13 | |
Blokkeerhandel | ||||
184 | 416450-3 | 1.92 | 2.30 | |
Blokkeerplaat | ||||
185 | 345272-3 | 1.12 | 1.34 | |
Tapschroef Ct4x16 | ||||
186 | 266034-5 | 0.83 | 1.00 | |
Drukveer 9 | ||||
187 | 231418-6 | 0.83 | 1.00 | |
Sluitring 8 | ||||
188 | 253731-2 | 0.83 | 1.00 | |
Stelbout M8x27 | ||||
189 | 266432-3 | 1.32 | 1.58 | |
Handgreep 32 | ||||
190 | 273515-2 | 4.24 | 5.09 | |
Pied | ||||
191 | 286212-1 | 0.83 | 1.00 | |
Capot de recouvrement | ||||
191 | 416972-3 | 0.95 | 1.14 | |
Zeskant bout 8x50 | ||||
192 | 921472-5 | 0.83 | 1.00 | |
Vleugelbout 6x10 | ||||
193 | 924306-1 | 0.83 | 1.00 | |
Voetzool | ||||
194 | 153950-9 | 59.08 | 70.90 | |
Etiquette Info. | ||||
194C | 810064-4 | 2.71 | 3.25 | |
Etiquette Info. | ||||
194C30 | 810064-4 | 2.71 | 3.25 | |
Aanduidingsplaat Ls800Dw * | ||||
194B | 810965-6 | 0.94 | 1.13 | |
Aanduidingsplaat Ls800Dw * | ||||
194C20 | 810965-6 | 0.94 | 1.13 | |
Schaalverdeling | ||||
194A | 816339-9 | 6.88 | 8.26 | |
Schaalverdeling | ||||
194C10 | 816339-9 | 6.88 | 8.26 | |
Curseur | ||||
195 | 344646-5 | 2.58 | 3.10 | |
Curseur | ||||
196 | 344646-5 | 2.58 | 3.10 |
