Dessins techniques et pièces de rechange Makita LS1214F

Type exact:
LS1214F
LS1214F

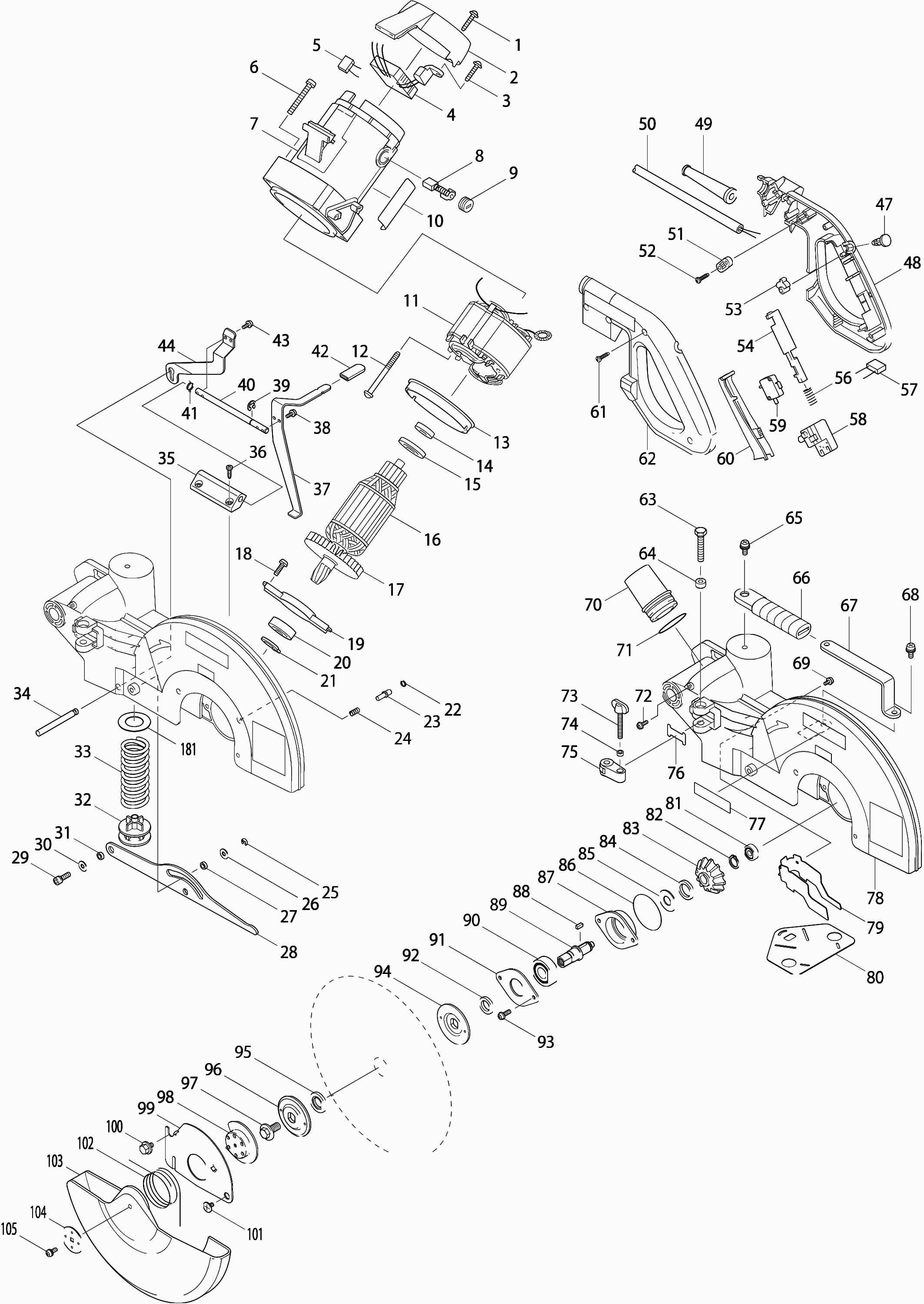

Dessins des MAKITA LS1214F
Liste de pièces de rechange des MAKITA LS1214F
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Tapschroef 4x18 | ||||
001 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Afdek deksel | ||||
002 | 416075-3 | Afdek deksel | € 4.61 | |
Tapschroef 4x18 | ||||
003 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Controle circuit | ||||
004 | 631238-2 | Controle circuit | € 50.16 | |
Condensator 0,1uf | ||||
005 | 645105-5 | Condensator 0,1uf | € 2.81 | |
Kruiskopschroef M6X50 * | ||||
006 | 911373-5 | Kruiskopschroef M6X50 * | € 1.00 | |
Motorhuis Ls1214F * | ||||
007 | 153907-0 | Motorhuis Ls1214F * | € 19.93 | |
Épuisé | ||||
007A | 643660-1 | Épuisé | ||
007C10 | 643536-2 | € 3.24 | ||
Koolborstel set Cb-153 | ||||
008 | 181044-0 | Koolborstel set Cb-153 | € 4.10 | |
Koolborstelhouderdop | ||||
009 | 643650-4 | Koolborstelhouderdop | € 1.00 | |
Épuisé | ||||
010 | 860634-9 | Épuisé | ||
Inducteur | ||||
011 | 599508-4 | Inducteur | € 80.52 | |
Statorveertje Cb5 | ||||
011A | 654020-2 | Statorveertje Cb5 | € 1.00 | |
Klembus tbv statorv. 2mm | ||||
011B | 654502-4 | Klembus tbv statorv. 2mm | € 1.00 | |
Statorveertje Cb5 | ||||
011C10 | 654020-2 | Statorveertje Cb5 | € 1.00 | |
Klembus tbv statorv. 2mm | ||||
011C20 | 654502-4 | Klembus tbv statorv. 2mm | € 1.00 | |
Zelftapper Pt 5x75 | ||||
012 | 266059-9 | Zelftapper Pt 5x75 | € 1.22 | |
Opvulplaat | ||||
013 | 416264-0 | Opvulplaat | € 2.09 | |
Kogellager 6000llb | ||||
014 | 211061-7 | Kogellager 6000llb | € 7.49 | |
Isolatiering | ||||
015 | 681642-5 | Isolatiering | € 8.50 | |
Anker Ls1214F * | ||||
016 | 516738-2 | Anker Ls1214F * | € 122.76 | |
Waaier 80 | ||||
017 | 240001-8 | Waaier 80 | € 3.24 | |
Schroef 5x16 | ||||
018 | 911224-2 | Schroef 5x16 | € 1.00 | |
Lagerplaat 94 | ||||
019 | 285686-3 | Lagerplaat 94 | € 3.67 | |
Kogellager 6003ddw | ||||
020 | 210301-0 | Kogellager 6003ddw | € 9.58 | |
Borgring S-17 | ||||
021 | 961057-5 | Borgring S-17 | € 1.00 | |
Borgring 8 | ||||
022 | 231928-3 | Borgring 8 | € 1.00 | |
Blokkeer Pen 6 4110C | ||||
023 | 256633-1 | Blokkeer Pen 6 4110C | € 1.00 | |
Drukveer 7 | ||||
024 | 231240-1 | Drukveer 7 | € 1.00 | |
Stopring E-5 | ||||
025 | 961018-5 | Stopring E-5 | € 1.00 | |
Sluitring 6 | ||||
026 | 253804-1 | Sluitring 6 | € 1.00 | |
Ring 16 | ||||
027 | 257163-5 | Ring 16 | € 1.22 | |
Verbindingsplaat | ||||
028 | 345419-9 | Verbindingsplaat | € 5.90 | |
Épuisé | ||||
029 | 922331-6 | Épuisé | ||
Sluitring 6 | ||||
030 | 253804-1 | Sluitring 6 | € 1.00 | |
Ring 16 | ||||
031 | 257163-5 | Ring 16 | € 1.22 | |
Veerhouder | ||||
032 | 316470-6 | Veerhouder | € 5.26 | |
Drukveer 34 Ls1214F * | ||||
033 | 233424-7 | Drukveer 34 Ls1214F * | € 7.49 | |
Axe De Blocage | ||||
034 | 324458-2 | Axe De Blocage | € 1.73 | |
Ashouder | ||||
035 | 418610-3 | Ashouder | € 4.61 | |
Tapschroef Ct4x16 | ||||
036 | 266034-5 | Tapschroef Ct4x16 | € 1.00 | |
Blokkeerhandel Ls1214F * | ||||
037 | 345416-5 | Blokkeerhandel Ls1214F * | € 2.09 | |
Schroef 4x10 | ||||
038 | 911113-1 | Schroef 4x10 | € 1.00 | |
Épuisé | ||||
039 | 961012-7 | Épuisé | ||
Kantelas 8mm | ||||
040 | 324459-0 | Kantelas 8mm | € 7.49 | |
Trekveer 8 | ||||
041 | 231633-2 | Trekveer 8 | € 1.00 | |
Capuchon | ||||
042 | 421589-9 | Capuchon | € 1.00 | |
Schroef 4x10 | ||||
043 | 911113-1 | Schroef 4x10 | € 1.00 | |
Blokkeerplaat | ||||
044 | 345417-3 | Blokkeerplaat | € 1.44 | |
Tapschroef 4x18 | ||||
045 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Licht Set Cpl Ls1040F | ||||
046 | 125180-2 | Licht Set Cpl Ls1040F | € 43.30 | |
Lampbox incl glas+lens | ||||
046A | 152923-9 | Lampbox incl glas+lens | € 1.73 | |
TL buis 5W LS0714FLB | ||||
046B | 193730-1 | TL buis 5W LS0714FLB | € 5.40 | |
Lampbox incl glas+lens | ||||
046C10 | 152923-9 | Lampbox incl glas+lens | € 1.73 | |
TL buis 5W LS0714FLB | ||||
046C20 | 193730-1 | TL buis 5W LS0714FLB | € 5.40 | |
Deblokkeerknop | ||||
047 | 411478-6 | Deblokkeerknop | € 1.01 | |
Handgreep set | ||||
048 | 183842-8 | Handgreep set | € 14.33 | |
Etiquette Info. | ||||
048A | 810966-4 | Etiquette Info. | € 2.81 | |
Etiquette Info. | ||||
048C10 | 810966-4 | Etiquette Info. | € 2.81 | |
Kabeltule 10-90 | ||||
049 | 682505-8 | Kabeltule 10-90 | € 1.73 | |
Netsnoer 2x1.50 4.0mtr | ||||
050 | 695123-3 | Netsnoer 2x1.50 4.0mtr | € 21.84 | |
Klemstrip | ||||
051 | 687124-5 | Klemstrip | € 1.00 | |
Tapschroef 4x18 | ||||
052 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Came | ||||
053 | 414546-4 | Came | € 1.01 | |
Deblokkeer handel | ||||
054 | 416000-4 | Deblokkeer handel | € 1.22 | |
Kroonsteen | ||||
055 | 654575-7 | Kroonsteen | € 2.81 | |
Drukveer 3 | ||||
056 | 231457-6 | Drukveer 3 | € 1.00 | |
Condensator 0,22uf | ||||
057 | 645190-8 | Condensator 0,22uf | € 2.45 | |
Schakelaar Sw-127 | ||||
058 | 651923-1 | Schakelaar Sw-127 | € 13.82 | |
Micro schakelaar | ||||
059 | 651941-9 | Micro schakelaar | € 3.24 | |
Épuisé | ||||
060 | 415999-0 | Épuisé | ||
Tapschroef 4x18 | ||||
061 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Handgreep set | ||||
062 | 183842-8 | Handgreep set | € 14.33 | |
Etiquette Info. | ||||
062A | 810966-4 | Etiquette Info. | € 2.81 | |
Etiquette Info. | ||||
062C10 | 810966-4 | Etiquette Info. | € 2.81 | |
Zeskantbout M8X45 * | ||||
063 | 921467-8 | Zeskantbout M8X45 * | € 1.00 | |
Rubber koolborstelring | ||||
064 | 262003-4 | Rubber koolborstelring | € 1.00 | |
Zeskant bout 6x16 | ||||
065 | 911323-0 | Zeskant bout 6x16 | € 1.00 | |
Greep | ||||
066 | 421562-9 | Greep | € 2.45 | |
Greephouder | ||||
067 | 344420-1 | Greephouder | € 2.81 | |
Zeskant bout 6x16 | ||||
068 | 911323-0 | Zeskant bout 6x16 | € 1.00 | |
Schroef 4x10 | ||||
069 | 911114-9 | Schroef 4x10 | € 1.00 | |
Stofafzuigadapter afkortzaag | ||||
070 | 419277-0 | Stofafzuigadapter afkortzaag | € 3.24 | |
O-ring 35 | ||||
071 | 213460-9 | O-ring 35 | € 1.22 | |
Schroef 4x10 | ||||
072 | 911113-1 | Schroef 4x10 | € 1.00 | |
Vleugelbout m6x43 | ||||
073 | 265717-4 | Vleugelbout m6x43 | € 1.73 | |
Kunststof Ring 5 | ||||
074 | 262001-8 | Kunststof Ring 5 | € 1.44 | |
Blokkeerarm | ||||
075 | 317176-9 | Blokkeerarm | € 7.49 | |
Tole de retenue | ||||
076 | 344045-1 | Tole de retenue | € 1.00 | |
Label "makita" | ||||
077 | 819064-1 | Label "makita" | € 1.00 | |
Vaste beschermkap | ||||
078 | 183843-6 | Vaste beschermkap | € 91.08 | |
Etiquette Info. | ||||
078A | 810964-8 | Etiquette Info. | € 1.44 | |
Etiquette Info. | ||||
078B | 810968-0 | Etiquette Info. | € 1.44 | |
Etiquette Info. | ||||
078C | 817667-5 | Etiquette Info. | € 1.00 | |
Etiquette Info. | ||||
078C10 | 810964-8 | Etiquette Info. | € 1.44 | |
Etiquette Info. | ||||
078C20 | 810968-0 | Etiquette Info. | € 1.44 | |
Etiquette Info. | ||||
078C30 | 817667-5 | Etiquette Info. | € 1.00 | |
Épuisé | ||||
079 | 345415-7 | Épuisé | ||
Guide | ||||
080 | 421916-0 | Guide | € 1.01 | |
Kogellager 608llb | ||||
081 | 210043-6 | Kogellager 608llb | € 1.73 | |
Borgring S-14 | ||||
082 | 961054-1 | Borgring S-14 | € 1.00 | |
Tandwiel 35 | ||||
083 | 226750-1 | Tandwiel 35 | € 29.04 | |
Rubber ring 20 | ||||
084 | 262074-1 | Rubber ring 20 | € 1.00 | |
Sluitring 14 | ||||
085 | 267035-6 | Sluitring 14 | € 1.22 | |
O-ring 54 | ||||
086 | 213675-8 | O-ring 54 | € 1.01 | |
Lagerdoos | ||||
087 | 316473-0 | Lagerdoos | € 13.82 | |
Inlegspie 4 | ||||
088 | 254202-2 | Inlegspie 4 | € 1.00 | |
Plongeur | ||||
089 | 322989-5 | Plongeur | € 3.67 | |
Kogellager 6203dw | ||||
090 | 211278-2 | Kogellager 6203dw | € 9.58 | |
Lagerhouder 66 | ||||
091 | 285828-9 | Lagerhouder 66 | € 1.44 | |
Reduceerring 25x15,88x4,0mm | ||||
092 | 257022-3 | Reduceerring 25x15,88x4,0mm | € 3.00 | |
Schroef 5x16 | ||||
093 | 911224-2 | Schroef 5x16 | € 1.00 | |
Binnenflens 61 | ||||
094 | 224398-3 | Binnenflens 61 | € 8.50 | |
Verloopring 30x15,88x4mm | ||||
095 | 257295-8 | Verloopring 30x15,88x4mm | € 1.44 | |
Binnenflens 61 | ||||
096 | 224398-3 | Binnenflens 61 | € 8.50 | |
Inbusbout M10x20mm | ||||
097 | 266755-9 | Inbusbout M10x20mm | € 2.45 | |
Centreer plaat | ||||
098 | 344473-0 | Centreer plaat | € 29.04 | |
Centreer plaat huis | ||||
099 | 344038-8 | Centreer plaat huis | € 3.67 | |
Flensbout M8x12 | ||||
100 | 265324-3 | Flensbout M8x12 | € 1.22 | |
Platkop schroef M5 | ||||
101 | 265008-3 | Platkop schroef M5 | € 1.22 | |
Torsieveer 45 | ||||
102 | 231613-8 | Torsieveer 45 | € 1.44 | |
Protecteur | ||||
103 | 450131-9 | Protecteur | € 19.93 | |
Sluitring 6 | ||||
104 | 253977-0 | Sluitring 6 | € 1.44 | |
Schroef 5x12 | ||||
105 | 911213-7 | Schroef 5x12 | € 1.00 | |
Bus 16-113 | ||||
106 | 331428-4 | Bus 16-113 | € 5.90 | |
Borgmoer M8x13 hoog | ||||
107 | 252105-4 | Borgmoer M8x13 hoog | € 1.00 | |
Épuisé | ||||
108 | 941201-0 | Épuisé | ||
Transport pin | ||||
110 | 322629-5 | Transport pin | € 2.81 | |
O-ring 7 | ||||
111 | 213011-8 | O-ring 7 | € 1.00 | |
Trekontlaster | ||||
112 | 687042-7 | Trekontlaster | € 1.00 | |
Tapschroef M4x12mm Ck | ||||
113 | 266026-4 | Tapschroef M4x12mm Ck | € 1.00 | |
Knop 20 | ||||
114 | 271601-3 | Knop 20 | € 1.00 | |
Zeskant bout 6x10 | ||||
115 | 251961-9 | Zeskant bout 6x10 | € 1.00 | |
Zeskant bout 8x30 | ||||
116 | 265371-4 | Zeskant bout 8x30 | € 1.01 | |
Zeskant bout 8x20 | ||||
117 | 265412-6 | Zeskant bout 8x20 | € 1.00 | |
Stalen kogel 10 | ||||
118 | 216003-6 | Stalen kogel 10 | € 1.00 | |
Geleidingsplaat | ||||
119 | 345418-1 | Geleidingsplaat | € 7.49 | |
Torsieveer 28 | ||||
120 | 231626-9 | Torsieveer 28 | € 2.09 | |
Indicatieplaat | ||||
121 | 413067-3 | Indicatieplaat | € 1.01 | |
Schroef 4x10 | ||||
122 | 911114-9 | Schroef 4x10 | € 1.00 | |
Drukveer 5 | ||||
123 | 233168-9 | Drukveer 5 | € 1.00 | |
Inbusbout M2x12 | ||||
124 | 266131-7 | Inbusbout M2x12 | € 1.00 | |
Armhouder | ||||
125 | 151459-5 | Armhouder | € 80.52 | |
Schaal verdelings label | ||||
125A | 816771-7 | Schaal verdelings label | € 2.81 | |
Schaal verdelings label | ||||
125C10 | 816771-7 | Schaal verdelings label | € 2.81 | |
Zeskant bout 10x100 | ||||
126 | 251662-9 | Zeskant bout 10x100 | € 1.22 | |
Schroef 4x10 | ||||
127 | 911113-1 | Schroef 4x10 | € 1.00 | |
Poignee | ||||
128 | 416006-2 | Poignee | € 4.10 | |
Zeskant moer 10x17 | ||||
129 | 252144-4 | Zeskant moer 10x17 | € 2.81 | |
Ring 10 | ||||
130 | 253024-7 | Ring 10 | € 1.00 | |
Veer 5 voor lever 100 | ||||
131 | 231266-3 | Veer 5 voor lever 100 | € 1.00 | |
Vierkant Pen Ls1013 * | ||||
132 | 152542-1 | Vierkant Pen Ls1013 * | € 13.82 | |
Rubber pen 6 | ||||
132A | 263005-3 | Rubber pen 6 | € 1.00 | |
Rubber pen 6 | ||||
132C10 | 263005-3 | Rubber pen 6 | € 1.00 | |
Zeskant bout 6x35 | ||||
133 | 921356-7 | Zeskant bout 6x35 | € 1.00 | |
Draaiplateau | ||||
134 | 153832-5 | Draaiplateau | € 175.56 | |
Lineair kogell 3064 | ||||
134 | 211444-1 | Lineair kogell 3064 | € 29.04 | |
Lineair kogell 3064 | ||||
134A | 211444-1 | Lineair kogell 3064 | € 29.04 | |
Lager 30 | ||||
134B | 219002-7 | Lager 30 | € 16.18 | |
Vilten ring 30 | ||||
134C | 262048-2 | Vilten ring 30 | € 1.44 | |
Lager 30 | ||||
134C10 | 219002-7 | Lager 30 | € 16.18 | |
Vilten ring 30 | ||||
134C20 | 262048-2 | Vilten ring 30 | € 1.44 | |
Rubber pen 6 | ||||
134C30 | 263005-3 | Rubber pen 6 | € 1.00 | |
Capuchon | ||||
134C40 | 343676-3 | Capuchon | € 1.22 | |
Etiquette Info. | ||||
134C50 | 817283-3 | Etiquette Info. | € 1.00 | |
Rubber pen 6 | ||||
134D | 263005-3 | Rubber pen 6 | € 1.00 | |
Capuchon | ||||
134E | 343676-3 | Capuchon | € 1.22 | |
Etiquette Info. | ||||
134F | 817283-3 | Etiquette Info. | € 1.00 | |
Lagerhuis B | ||||
135 | 152540-5 | Lagerhuis B | € 46.60 | |
Lineair kogell 3064 | ||||
135A | 211444-1 | Lineair kogell 3064 | € 29.04 | |
Vilten ring 30 | ||||
135B | 262048-2 | Vilten ring 30 | € 1.44 | |
Capuchon | ||||
135C | 343676-3 | Capuchon | € 1.22 | |
Lineair kogell 3064 | ||||
135C10 | 211444-1 | Lineair kogell 3064 | € 29.04 | |
Vilten ring 30 | ||||
135C20 | 262048-2 | Vilten ring 30 | € 1.44 | |
Capuchon | ||||
135C30 | 343676-3 | Capuchon | € 1.22 | |
Lagerhuis B | ||||
135C40 | 316837-8 | Lagerhuis B | € 21.84 | |
Lagerhuis B | ||||
135D | 316837-8 | Lagerhuis B | € 21.84 | |
Inbusbout M8x30 | ||||
136 | 922451-6 | Inbusbout M8x30 | € 1.00 | |
Ring 8 | ||||
137 | 253852-0 | Ring 8 | € 1.22 | |
Zeskant bout 8x40 | ||||
138 | 265442-7 | Zeskant bout 8x40 | € 1.00 | |
Inzaagplaat | ||||
139 | 415209-5 | Inzaagplaat | € 2.81 | |
Tapschroef M4x12mm Ck | ||||
140 | 266026-4 | Tapschroef M4x12mm Ck | € 1.00 | |
Schroef 4x8 | ||||
141 | 911109-2 | Schroef 4x8 | € 1.00 | |
Borgmoer 6-10 | ||||
142 | 252014-7 | Borgmoer 6-10 | € 1.00 | |
Steun voor aanslag | ||||
143 | 344463-3 | Steun voor aanslag | € 1.00 | |
Butée | ||||
144 | 153890-1 | Butée | € 16.18 | |
Etiquette Info. | ||||
144A | 810967-2 | Etiquette Info. | € 2.81 | |
Etiquette Info. | ||||
144C10 | 810967-2 | Etiquette Info. | € 2.81 | |
Zeskantbout M8X30 A | ||||
145 | 265488-3 | Zeskantbout M8X30 A | € 1.73 | |
Achterlineaal | ||||
146 | 317757-9 | Achterlineaal | € 29.04 | |
Verzonken schroef 6x35 | ||||
147 | 912357-6 | Verzonken schroef 6x35 | € 1.00 | |
Sluitring 6 | ||||
148 | 253715-0 | Sluitring 6 | € 1.00 | |
Vleugelbout 6x10 | ||||
149 | 924306-1 | Vleugelbout 6x10 | € 1.00 | |
Tapschroef M4x12mm Ck | ||||
150 | 266026-4 | Tapschroef M4x12mm Ck | € 1.00 | |
Schaalverdeling | ||||
151 | 816326-8 | Schaalverdeling | € 5.26 | |
Schroef 8x320 | ||||
152 | 266132-5 | Schroef 8x320 | € 4.10 | |
Moer M8 | ||||
153 | 931402-8 | Moer M8 | € 1.00 | |
Handgreep 40 | ||||
154 | 271314-6 | Handgreep 40 | € 8.50 | |
Épuisé | ||||
155 | 941201-0 | Épuisé | ||
Bouton Rotatif | ||||
156 | 152541-3 | Bouton Rotatif | € 6.62 | |
Capot de recouvrement | ||||
157 | 421863-5 | Capot de recouvrement | € 1.44 | |
Épuisé | ||||
158 | 331491-7 | Épuisé | ||
Kap 10 | ||||
159 | 421563-7 | Kap 10 | € 1.01 | |
Ressort | ||||
160 | 322924-3 | Ressort | € 1.00 | |
Blokkeerpin | ||||
161 | 322909-9 | Blokkeerpin | € 6.62 | |
Sluitring 6 | ||||
162 | 253804-1 | Sluitring 6 | € 1.00 | |
Drukveer 6 | ||||
163 | 231307-5 | Drukveer 6 | € 1.00 | |
Stopring E-5 | ||||
164 | 961018-5 | Stopring E-5 | € 1.00 | |
Pinhouder | ||||
165 | 316899-6 | Pinhouder | € 8.50 | |
Tapschroef Ct4x16 | ||||
166 | 266034-5 | Tapschroef Ct4x16 | € 1.00 | |
Geleiderstopper | ||||
167 | 344411-2 | Geleiderstopper | € 1.73 | |
Schroef M6 | ||||
168 | 251267-5 | Schroef M6 | € 1.00 | |
Pen 5 | ||||
169 | 256196-7 | Pen 5 | € 1.00 | |
Draaistopper | ||||
170 | 331493-3 | Draaistopper | € 75.24 | |
Stopperhouder | ||||
171 | 344412-0 | Stopperhouder | € 9.58 | |
Tapschroef Ct4x16 | ||||
172 | 266034-5 | Tapschroef Ct4x16 | € 1.00 | |
Tapschroef M4x12mm Ck | ||||
173 | 266026-4 | Tapschroef M4x12mm Ck | € 1.00 | |
Indicatieplaat | ||||
174 | 816128-2 | Indicatieplaat | € 1.00 | |
Plaque De Guidage | ||||
175 | 344477-2 | Plaque De Guidage | € 1.73 | |
Tapschroef Ct4x16 | ||||
176 | 266034-5 | Tapschroef Ct4x16 | € 1.00 | |
Ressort A Lame | ||||
177 | 232075-3 | Ressort A Lame | € 1.01 | |
Vleugelbout 6x10 | ||||
178 | 924306-1 | Vleugelbout 6x10 | € 1.00 | |
Voetzool | ||||
179 | 153889-6 | Voetzool | € 91.08 | |
Aanduidingsplaat Ls800Dw * | ||||
179A | 810965-6 | Aanduidingsplaat Ls800Dw * | € 1.01 | |
Aanduidingsplaat Ls800Dw * | ||||
179C10 | 810965-6 | Aanduidingsplaat Ls800Dw * | € 1.01 | |
Pied | ||||
180 | 286212-1 | Pied | € 1.00 | |
Capot de recouvrement | ||||
180 | 416972-3 | Capot de recouvrement | € 1.01 | |
Sluitring 25 | ||||
181 | 253791-4 | Sluitring 25 | € 1.44 | |
Anneau de retenue | ||||
182 | 345494-5 | Anneau de retenue | € 1.00 |
Votre panier contient 0 de produits.
