Dessins techniques et pièces de rechange Makita PLM4813
Type exact:
PLM4813
PLM4813

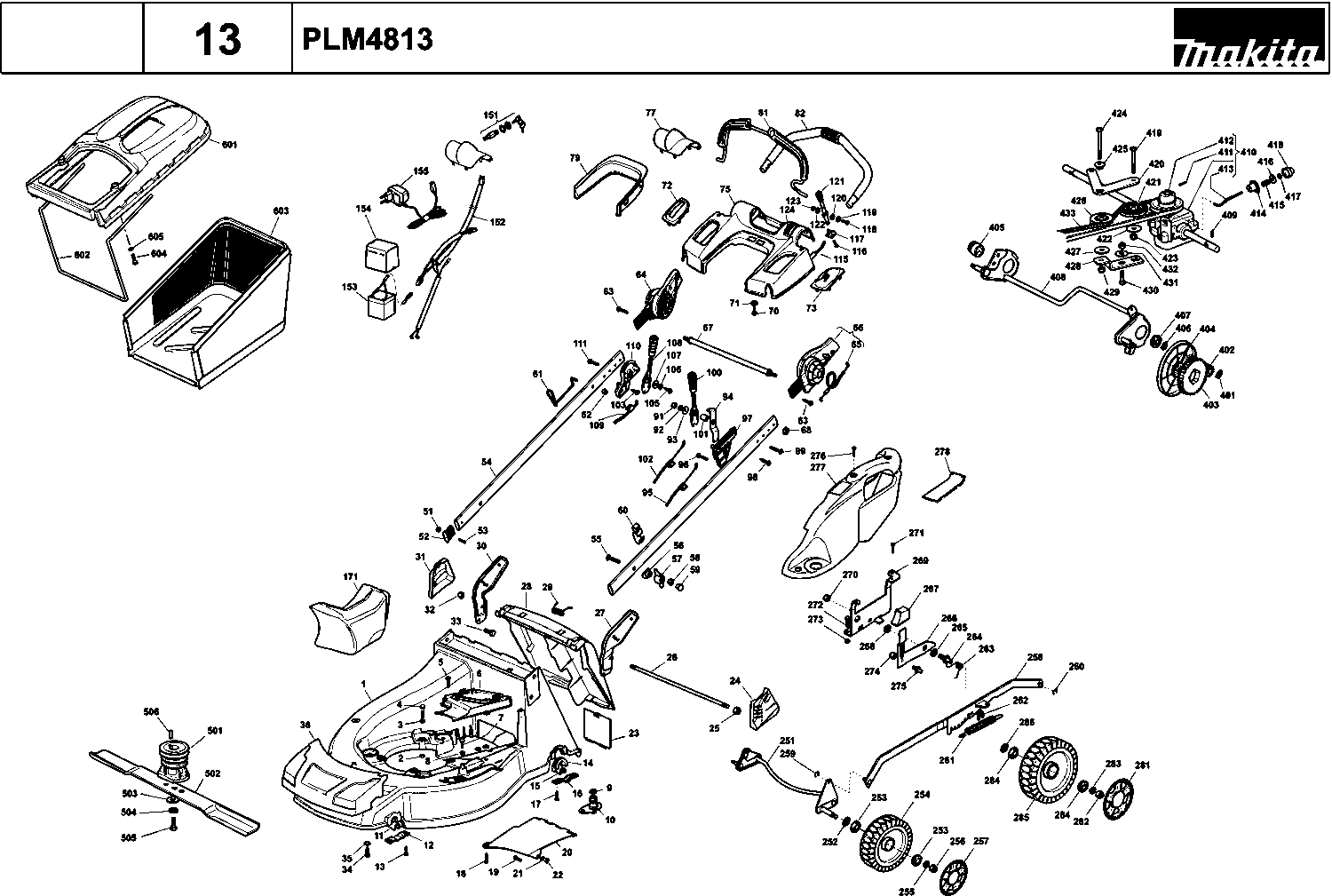

Dessins des MAKITA PLM4813
Liste de pièces de rechange des MAKITA PLM4813
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Maaidek aluminium | ||||
| 001 | 664003515 | Maaidek aluminium | € 640.20 | |
| Moer tbv Maaidek | ||||
| 002 | 664155000 | Moer tbv Maaidek | € 1.73 | |
| Revet | ||||
| 003 | 664521350 | Revet | € 1.73 | |
| Vis | ||||
| 004 | 664691800 | Vis | € 2.09 | |
| Vis | ||||
| 004 | 664692080 | Vis | € 3.67 | |
| Schroef Plm5110 * | ||||
| 005 | 664728522 | Schroef Plm5110 * | € 2.09 | |
| Protecteur | ||||
| 006 | 664060221 | Protecteur | € 16.18 | |
| Schroef Plm5110 * | ||||
| 007 | 664729600 | Schroef Plm5110 * | € 1.73 | |
| Revet Um332 * | ||||
| 008 | 664523040 | Revet Um332 * | € 1.22 | |
| Joint Torique | ||||
| 009 | 664035000 | Joint Torique | € 14.33 | |
| Slangaansluiting | ||||
| 010 | 664034000 | Slangaansluiting | € 2.81 | |
| Douille | ||||
| 011 | 664038400 | Douille | € 4.61 | |
| Tole De Construction | ||||
| 012 | 664545156 | Tole De Construction | € 2.09 | |
| Vis | ||||
| 013 | 664731350 | Vis | € 2.09 | |
| Douille | ||||
| 014 | 664038407 | Douille | € 3.67 | |
| Douille | ||||
| 015 | 664038399 | Douille | € 4.61 | |
| Tole De Construction | ||||
| 016 | 664545147 | Tole De Construction | € 6.62 | |
| Vis | ||||
| 017 | 664731350 | Vis | € 2.09 | |
| Schroef Plm5110 * | ||||
| 018 | 664729600 | Schroef Plm5110 * | € 1.73 | |
| Vis | ||||
| 019 | 664789000 | Vis | € 2.09 | |
| Tole De Construction | ||||
| 020 | 664108205 | Tole De Construction | € 29.04 | |
| Revet | ||||
| 021 | 664523020 | Revet | € 1.73 | |
| Moer tbv Hoogtv. | ||||
| 022 | 664154330 | Moer tbv Hoogtv. | € 1.22 | |
| Uitwerpdeksel | ||||
| 023 | 664595352 | Uitwerpdeksel | € 7.49 | |
| Beschermkap "l" | ||||
| 024 | 664601003 | Beschermkap "l" | € 9.58 | |
| Moer tbv Maaidek | ||||
| 025 | 664155000 | Moer tbv Maaidek | € 1.73 | |
| Goupille | ||||
| 026 | 664517856 | Goupille | € 14.33 | |
| Beugel L Plm5110 | ||||
| 027 | 664778397 | Beugel L Plm5110 | € 37.36 | |
| Uitwerpdeksel | ||||
| 028 | 664008050 | Uitwerpdeksel | € 70.62 | |
| Veer tbv uitwerpdeksel | ||||
| 029 | 664451000 | Veer tbv uitwerpdeksel | € 9.58 | |
| Beugel R Plm5110 | ||||
| 030 | 664778396 | Beugel R Plm5110 | € 34.58 | |
| Beschermkap "r" | ||||
| 031 | 664601002 | Beschermkap "r" | € 9.58 | |
| Moer tbv Maaidek | ||||
| 032 | 664155000 | Moer tbv Maaidek | € 1.73 | |
| Schroef Plm5110 * | ||||
| 033 | 664793301 | Schroef Plm5110 * | € 2.81 | |
| Schroef Plm5110 * | ||||
| 034 | 664735402 | Schroef Plm5110 * | € 1.73 | |
| Revet Um332 * | ||||
| 035 | 664523040 | Revet Um332 * | € 1.22 | |
| Frontpaneel | ||||
| 036 | 664226109 | Frontpaneel | € 26.27 | |
| Moer tbv Afstelling | ||||
| 051 | 664154510 | Moer tbv Afstelling | € 1.73 | |
| Couvercle | ||||
| 052 | 664820071 | Couvercle | € 4.10 | |
| Schroef Tbv Duwboom Plm5110 * | ||||
| 053 | 664789450 | Schroef Tbv Duwboom Plm5110 * | € 12.24 | |
| Duwboom R-l onder | ||||
| 054 | 664498105 | Duwboom R-l onder | € 91.08 | |
| Vis | ||||
| 055 | 664819110 | Vis | € 2.81 | |
| Revet | ||||
| 056 | 664680012 | Revet | € 2.09 | |
| Sterknop tbv duwboom | ||||
| 057 | 664399821 | Sterknop tbv duwboom | € 2.09 | |
| Épuisé | ||||
| 058 | 664293200 | Épuisé | ||
| Épuisé | ||||
| 059 | 664820072 | Épuisé | ||
| Kabelgeleider | ||||
| 060 | 664192003 | Kabelgeleider | € 3.67 | |
| Kabelgeleider | ||||
| 061 | 664430316 | Kabelgeleider | € 21.84 | |
| Moer tbv Hoogtv. | ||||
| 062 | 664154330 | Moer tbv Hoogtv. | € 1.22 | |
| Vis | ||||
| 063 | 664728692 | Vis | € 4.61 | |
| Kniestuk Re | ||||
| 064 | 664745001 | Kniestuk Re | € 85.80 | |
| Remkabel 30cm | ||||
| 065A | 664000750 | Remkabel 30cm | € 43.30 | |
| Remkabel 30cm | ||||
| 065B | 664000759 | Remkabel 30cm | € 37.36 | |
| Épuisé | ||||
| 066 | 664745002 | Épuisé | ||
| Verstevigingspen | ||||
| 067 | 664999537 | Verstevigingspen | € 29.04 | |
| Moer tbv Maaidek | ||||
| 068 | 664293201 | Moer tbv Maaidek | € 2.81 | |
| Vis | ||||
| 070 | 664728691 | Vis | € 1.00 | |
| Revet Um332 * | ||||
| 071 | 664523040 | Revet Um332 * | € 1.22 | |
| Afdekkap Plm4812 * | ||||
| 072 | 664557165 | Afdekkap Plm4812 * | € 3.24 | |
| Revet | ||||
| 073 | 664557163 | Revet | € 8.50 | |
| Bedieningspaneel | ||||
| 075 | 664120187 | Bedieningspaneel | € 43.30 | |
| Capot de recouvrement | ||||
| 077 | 664109545 | Capot de recouvrement | € 10.87 | |
| Capot de recouvrement | ||||
| 079 | 664109544 | Capot de recouvrement | € 14.33 | |
| Handel motorrem | ||||
| 081 | 664003325 | Handel motorrem | € 80.52 | |
| Duwbeugel | ||||
| 082 | 664006670 | Duwbeugel | € 85.80 | |
| Moer tbv Hoogtv. | ||||
| 091 | 664154330 | Moer tbv Hoogtv. | € 1.22 | |
| Revet | ||||
| 092 | 664523020 | Revet | € 1.73 | |
| Revet Plm5110 * | ||||
| 093 | 664680013 | Revet Plm5110 * | € 2.45 | |
| Épuisé | ||||
| 094 | 664551657 | Épuisé | ||
| Kabel Motorrem Plm5110 B&S | ||||
| 095 | 664000751 | Kabel Motorrem Plm5110 B&S | € 46.60 | |
| Vis | ||||
| 096 | 664728527 | Vis | € 10.87 | |
| Geleider Plm5110 * | ||||
| 097 | 664785231 | Geleider Plm5110 * | € 12.24 | |
| Schroef Plm5110 * | ||||
| 098 | 664728702 | Schroef Plm5110 * | € 5.26 | |
| Schroef Plm5110 * | ||||
| 099 | 664727798 | Schroef Plm5110 * | € 2.81 | |
| Snelheidshandel | ||||
| 100 | 664999226 | Snelheidshandel | € 29.04 | |
| Afstandbus | ||||
| 101 | 664171007 | Afstandbus | € 2.81 | |
| Kabel aandrijving | ||||
| 102 | 664000744 | Kabel aandrijving | € 50.16 | |
| Vis | ||||
| 103 | 664728527 | Vis | € 10.87 | |
| Schroef Plm5110 * | ||||
| 105 | 664728686 | Schroef Plm5110 * | € 2.09 | |
| Revet | ||||
| 106 | 664523020 | Revet | € 1.73 | |
| Revet Plm5110 * | ||||
| 107 | 664680013 | Revet Plm5110 * | € 2.45 | |
| Snelheidshandel | ||||
| 108 | 664999226 | Snelheidshandel | € 29.04 | |
| Kabel aandrijving | ||||
| 109 | 664000738 | Kabel aandrijving | € 91.08 | |
| Montageplaat Plm4812 * | ||||
| 110 | 664785233 | Montageplaat Plm4812 * | € 12.24 | |
| Schroef Plm5110 * | ||||
| 111 | 664728693 | Schroef Plm5110 * | € 2.81 | |
| Gashandel+kabel | ||||
| 115 | 664007080 | Gashandel+kabel | € 19.93 | |
| Vis | ||||
| 116 | 664735105 | Vis | € 1.73 | |
| Afstelplaat | ||||
| 117 | 664981467 | Afstelplaat | € 1.73 | |
| Vis | ||||
| 118 | 664791500 | Vis | € 1.73 | |
| Rondelle Elastique | ||||
| 119 | 664530060 | Rondelle Elastique | € 2.09 | |
| Revet Um332 * | ||||
| 120 | 664523040 | Revet Um332 * | € 1.22 | |
| Gashandel | ||||
| 121 | 664007225 | Gashandel | € 14.33 | |
| Revet Um332 * | ||||
| 122 | 664523040 | Revet Um332 * | € 1.22 | |
| Moer tbv Afstelling | ||||
| 123 | 664154510 | Moer tbv Afstelling | € 1.73 | |
| Label (gashandel) | ||||
| 124 | 664361912 | Label (gashandel) | € 8.50 | |
| Commutateur | ||||
| 151 | 664450050 | Commutateur | € 122.76 | |
| Startkabel | ||||
| 152 | 664204196 | Startkabel | € 151.80 | |
| Batterij | ||||
| 153 | 664120052 | Batterij | € 143.88 | |
| Capot de recouvrement | ||||
| 154 | 664109530 | Capot de recouvrement | € 13.82 | |
| Épuisé | ||||
| 155 | 664204120 | Épuisé | ||
| Épuisé | ||||
| 171 | 664140224 | Épuisé | ||
| Voorwielas | ||||
| 251 | 664002801 | Voorwielas | € 70.62 | |
| Rondelle Elastique | ||||
| 252 | 664530150 | Rondelle Elastique | € 1.73 | |
| Glijlager tbv achterw. | ||||
| 253 | 664122200 | Glijlager tbv achterw. | € 5.26 | |
| Voorwiel 170mm | ||||
| 254 | 664007317 | Voorwiel 170mm | € 26.27 | |
| Revet | ||||
| 255 | 664521350 | Revet | € 1.73 | |
| Moer tbv Maaidek | ||||
| 256 | 664155000 | Moer tbv Maaidek | € 1.73 | |
| Voorwielafdekkap | ||||
| 257 | 664110505 | Voorwielafdekkap | € 3.24 | |
| Stang H-verstelling | ||||
| 258 | 664001137 | Stang H-verstelling | € 80.52 | |
| Borgring tbv pin | ||||
| 259 | 664000930 | Borgring tbv pin | € 4.61 | |
| Borgring tbv pin | ||||
| 260 | 664000930 | Borgring tbv pin | € 4.61 | |
| Veer tbv H-verst. | ||||
| 261 | 664446180 | Veer tbv H-verst. | € 5.26 | |
| Plaque | ||||
| 262 | 664436050 | Plaque | € 4.10 | |
| Veer tbv H-verst. | ||||
| 263 | 664446176 | Veer tbv H-verst. | € 9.58 | |
| Broche | ||||
| 264 | 664517880 | Broche | € 13.82 | |
| Bague | ||||
| 265 | 664672152 | Bague | € 1.73 | |
| Hendel H-verstelling | ||||
| 266 | 664322829 | Hendel H-verstelling | € 8.50 | |
| Drukknopkap | ||||
| 267 | 664602000 | Drukknopkap | € 2.09 | |
| Bague | ||||
| 268 | 664672151 | Bague | € 1.73 | |
| Tole De Construction | ||||
| 269 | 664785115 | Tole De Construction | € 19.93 | |
| Moer tbv Maaidek | ||||
| 270 | 664155000 | Moer tbv Maaidek | € 1.73 | |
| Schroef Plm5110 * | ||||
| 271 | 664729600 | Schroef Plm5110 * | € 1.73 | |
| Bout Tbv Mes Um480 * | ||||
| 272 | 664793101 | Bout Tbv Mes Um480 * | € 1.73 | |
| Moer tbv Maaidek | ||||
| 273 | 664293201 | Moer tbv Maaidek | € 2.81 | |
| Moer tbv Afstelling | ||||
| 274 | 664154510 | Moer tbv Afstelling | € 1.73 | |
| Goupille | ||||
| 275 | 664519746 | Goupille | € 7.49 | |
| Schroef Plm5110 * | ||||
| 276 | 664728520 | Schroef Plm5110 * | € 1.73 | |
| Dek H-verst. | ||||
| 277 | 664060146 | Dek H-verst. | € 13.82 | |
| Plaque De Recouvrement | ||||
| 278 | 664546070 | Plaque De Recouvrement | € 2.09 | |
| Achterwielafdekkap | ||||
| 281 | 664110506 | Achterwielafdekkap | € 4.61 | |
| Moer tbv Maaidek | ||||
| 282 | 664155000 | Moer tbv Maaidek | € 1.73 | |
| Revet | ||||
| 283 | 664521350 | Revet | € 1.73 | |
| Glijlager tbv achterw. | ||||
| 284 | 664122200 | Glijlager tbv achterw. | € 5.26 | |
| Roue arrière | ||||
| 285 | 664007318 | Roue arrière | € 46.60 | |
| Rondelle Elastique | ||||
| 286 | 664530150 | Rondelle Elastique | € 1.73 | |
| Borgring tbv aandr.w. | ||||
| 401 | 664608600 | Borgring tbv aandr.w. | € 1.73 | |
| Conduire la roue dentée L | ||||
| 402 | 664570120 | Conduire la roue dentée L | € 16.18 | |
| Roue dentée | ||||
| 403 | 664120105 | Roue dentée | € 21.84 | |
| Prise plaque de protection | ||||
| 404 | 664600091 | Prise plaque de protection | € 16.18 | |
| Conduire la roue dentée R | ||||
| 405 | 664570110 | Conduire la roue dentée R | € 16.18 | |
| Borgring tbv aandr.w. | ||||
| 406 | 664608600 | Borgring tbv aandr.w. | € 1.73 | |
| Lager tbv. aandr. | ||||
| 407 | 664216035 | Lager tbv. aandr. | € 10.87 | |
| As tbv achterwiel | ||||
| 408 | 664002811 | As tbv achterwiel | € 75.24 | |
| Borgpin tbv afstelst. | ||||
| 409 | 664753000 | Borgpin tbv afstelst. | € 2.09 | |
| Engrenages | ||||
| 410 | 664999097 | Engrenages | € 409.20 | |
| Pulley tbv v-snaar | ||||
| 411 | 664601909 | Pulley tbv v-snaar | € 10.87 | |
| Spanstift tbv pulley | ||||
| 412 | 664645705 | Spanstift tbv pulley | € 2.09 | |
| Verstelhandel | ||||
| 413 | 664033286 | Verstelhandel | € 21.84 | |
| Bus tbv afstelling | ||||
| 414 | 664041957 | Bus tbv afstelling | € 9.58 | |
| Veer tbv afstelling | ||||
| 415 | 664450063 | Veer tbv afstelling | € 2.09 | |
| Revet tbv afstelling | ||||
| 416 | 664680009 | Revet tbv afstelling | € 2.09 | |
| Moer tbv Afstelling | ||||
| 417 | 664154510 | Moer tbv Afstelling | € 1.73 | |
| Afdekkap tbv afstelling | ||||
| 418 | 664110230 | Afdekkap tbv afstelling | € 3.24 | |
| Schroef Plm4812 * | ||||
| 419 | 664674701 | Schroef Plm4812 * | € 1.73 | |
| Overbrenging | ||||
| 420 | 664320005 | Overbrenging | € 21.84 | |
| Pulley tbv v-snaar | ||||
| 421 | 664601915 | Pulley tbv v-snaar | € 70.62 | |
| Revet | ||||
| 422 | 664523050 | Revet | € 1.73 | |
| Moer tbv Afstelling | ||||
| 423 | 664154510 | Moer tbv Afstelling | € 1.73 | |
| Vis | ||||
| 424 | 664689500 | Vis | € 1.73 | |
| Revet | ||||
| 425 | 664671656 | Revet | € 8.50 | |
| Pulley tbv v-snaar | ||||
| 426 | 664601914 | Pulley tbv v-snaar | € 70.62 | |
| Revet | ||||
| 427 | 664523050 | Revet | € 1.73 | |
| Tole De Construction | ||||
| 428 | 664806627 | Tole De Construction | € 50.16 | |
| Moer tbv Afstelling | ||||
| 429 | 664154510 | Moer tbv Afstelling | € 1.73 | |
| Schroef Plm4812 * | ||||
| 430 | 664791011 | Schroef Plm4812 * | € 1.73 | |
| Revet Um332 * | ||||
| 431 | 664523040 | Revet Um332 * | € 1.22 | |
| Moer tbv Afstelling | ||||
| 432 | 664154510 | Moer tbv Afstelling | € 1.73 | |
| Courroie D’entrainement | ||||
| 433 | 664064390 | Courroie D’entrainement | € 70.62 | |
| Meshouder m/poelie | ||||
| 501 | 664465607 | Meshouder m/poelie | € 37.36 | |
| Maaimes 48cm | ||||
| 502 | 664004366 | Maaimes 48cm | € 19.55 | |
| Veerring meshouder | ||||
| 503 | 664160400 | Veerring meshouder | € 5.26 | |
| Revet tbv meshouder | ||||
| 504 | 664523080 | Revet tbv meshouder | € 1.73 | |
| Mesbout | ||||
| 505 | 664735698 | Mesbout | € 4.61 | |
| Spie Eum430 | ||||
| 506 | 664139100 | Spie Eum430 | € 1.73 | |
| Deksel tbv grasvangzak | ||||
| 601 | 664486102 | Deksel tbv grasvangzak | € 75.24 | |
| Frame tbv grasvangzak | ||||
| 602 | 664608526 | Frame tbv grasvangzak | € 37.36 | |
| Grasvangzak | ||||
| 603 | 664002212 | Grasvangzak | € 167.64 | |
| Vis | ||||
| 604 | 664728680 | Vis | € 2.09 | |
| Revet | ||||
| 605 | 664523050 | Revet | € 1.73 | |
Votre panier contient 0 de produits.
