Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita UC3520A'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

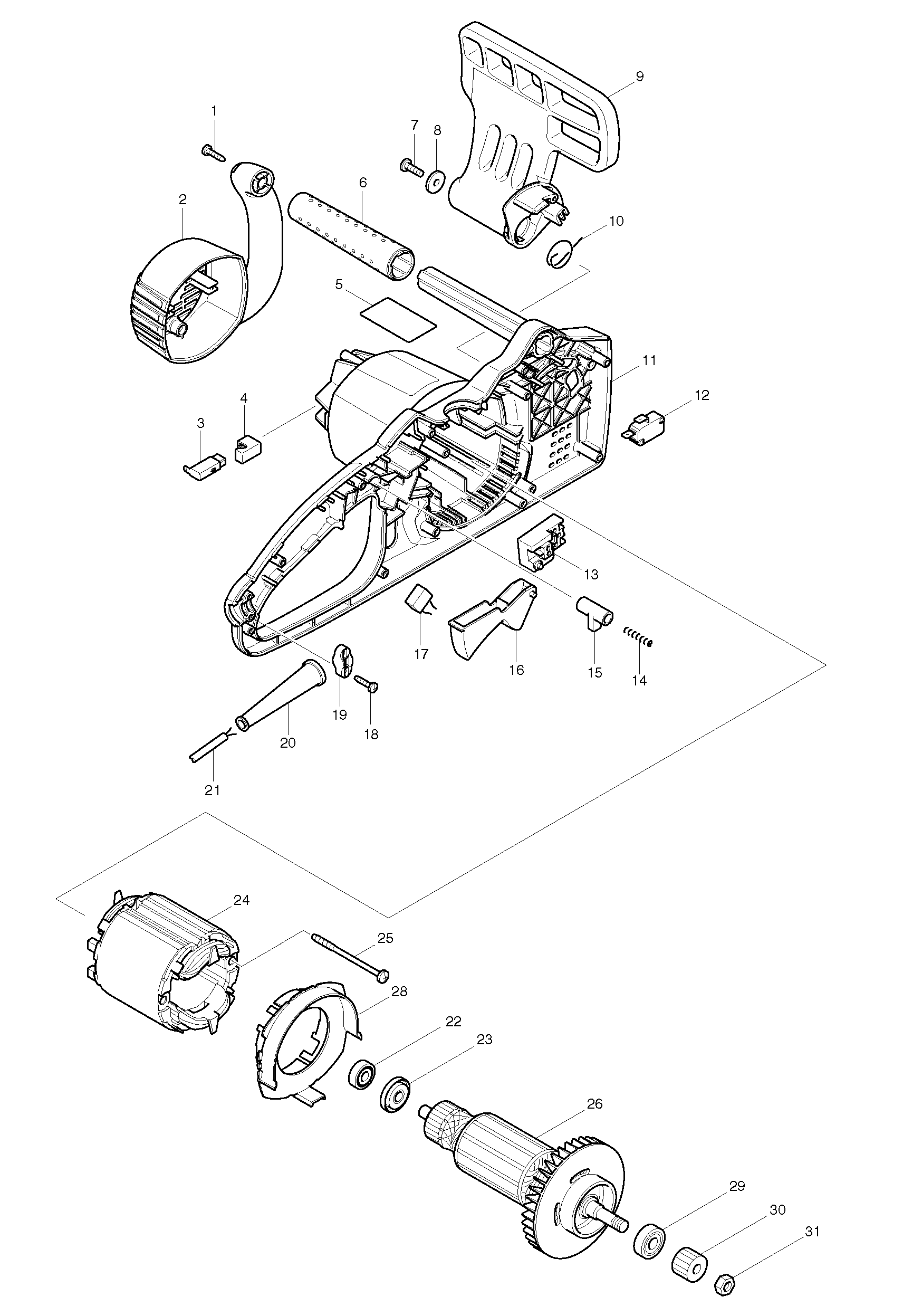

Dessins des Makita UC3520A
Liste de pièces de rechange des Makita UC3520A
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 001 | 266326-2@141 | |||
| Achterdeksel | ||||
| 002 | 419234-8@141 | 9.96 | 11.95 | |
| Koolborstel set Cb-132 | ||||
| 003 | 191972-1@141 | 5.22 | 6.26 | |
| Bus Uc30/35/4020A A | ||||
| 004 | 682211-5@141 | 0.83 | 1.00 | |
| Étiquette | ||||
| 005 | 861992-6@141 | 2.80 | 3.36 | |
| Poignee | ||||
| 006 | 421938-0@141 | 1.24 | 1.49 | |
| Tapschroef 5x16mm | ||||
| 007 | 266388-0@141 | 0.83 | 1.00 | |
| Platte ring 5 | ||||
| 008 | 267189-9@141 | 0.83 | 1.00 | |
| Levier | ||||
| 009 | 419235-6@141 | 4.81 | 5.77 | |
| Torsieveer 20 | ||||
| 010 | 231640-5@141 | 0.83 | 1.00 | |
| Carter De Moteur | ||||
| 011 | 188089-9@141 | 27.35 | 32.82 | |
| Etiquette Info. | ||||
| 011A | 810866-8@141 | 2.80 | 3.36 | |
| Commutateur | ||||
| 012 | 650577-1@141 | 2.16 | 2.59 | |
| Schakelaar Sw-131 | ||||
| 013 | 651922-3@141 | 11.16 | 13.39 | |
| Drukveer 4 | ||||
| 014 | 233173-6@141 | 0.83 | 1.00 | |
| Dodemansknop | ||||
| 015 | 416178-3@141 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 016 | 416708-0@141 | 0.83 | 1.00 | |
| Condensator 0,22uf | ||||
| 017 | 645190-8@141 | 2.44 | 2.93 | |
| Pas d'informations disponibles, non commandable | ||||
| 018 | 266326-2@141 | |||
| Klemstrip | ||||
| 019 | 687124-5@141 | 0.83 | 1.00 | |
| Kabeltule 10-90 | ||||
| 020 | 682505-8@141 | 1.72 | 2.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 021 | 970102310@141 | |||
| Kogellager 608Zz A | ||||
| 022 | 210046-0@141 | 0.83 | 1.00 | |
| Isolatiering | ||||
| 023 | 681644-1@141 | 0.83 | 1.00 | |
| Veld Assy Uc30/35/4020A A | ||||
| 024 | 593869-4@141 | 17.90 | 21.48 | |
| Aansluiting motor | ||||
| 024A | 654069-2@141 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 024B | 654208-4@141 | |||
| Statorveertje Cb5 | ||||
| 024C | 654020-2@141 | 0.83 | 1.00 | |
| Klembus tbv statorv. 2mm | ||||
| 024D | 654502-4@141 | 0.83 | 1.00 | |
| Tapschroef 5x70mm | ||||
| 025 | 266389-8@141 | 0.83 | 1.00 | |
| Induit | ||||
| 026 | 513713-9@141 | 34.36 | 41.23 | |
| Opvulplaat | ||||
| 028 | 419238-0@141 | 0.83 | 1.00 | |
| Kogellager 6000llb | ||||
| 029 | 211061-7@141 | 7.44 | 8.93 | |
| Tandwiel 12 Uc30/35/4020A | ||||
| 030 | 227153-2@141 | 1.21 | 1.45 | |
| Zeskant moer M8 | ||||
| 031 | 931403-6@141 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 032 | 286274-9@141 | |||
| Oliedoppakking | ||||
| 033 | 421934-8@141 | 0.83 | 1.00 | |
| Olietank | ||||
| 034 | 419240-3@141 | 2.93 | 3.52 | |
| O-ring 6 | ||||
| 035 | 213039-6@141 | 0.83 | 1.00 | |
| Oliepomp assy | ||||
| 036 | 187573-1@141 | 17.90 | 21.48 | |
| Olieleiding Uc30/35/4020A | ||||
| 037 | 421935-6@141 | 1.21 | 1.45 | |
| Ressort De Compression | ||||
| 038 | 231975-4@141 | 0.83 | 1.00 | |
| Capot de recouvrement | ||||
| 039 | 416274-7@141 | 0.83 | 1.00 | |
| Pen 5 * | ||||
| 040 | 256021-2@141 | 0.83 | 1.00 | |
| Plaque Intermediaire | ||||
| 041 | 158047-9@141 | 2.93 | 3.52 | |
| Drukveer 9 | ||||
| 042 | 233175-2@141 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 044 | 266326-2@141 | |||
| Sluitring 4 | ||||
| 045 | 267195-4@141 | 0.83 | 1.00 | |
| Remband | ||||
| 046 | 168321-7@141 | 6.58 | 7.90 | |
| Bague de frein | ||||
| 047 | 344688-9@141 | 0.83 | 1.00 | |
| Trekveer 5 | ||||
| 048 | 231817-2@141 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 049 | 419236-4@141 | |||
| O-ring 6 | ||||
| 050 | 213039-6@141 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 051 | 266326-2@141 | |||
| Disque de compensation | ||||
| 052 | 417405-1@141 | 1.01 | 1.21 | |
| Tandwiel 43 | ||||
| 053 | 227154-0@141 | 7.80 | 9.36 | |
| Arbre | ||||
| 054 | 324619-4@141 | 3.83 | 4.60 | |
| Kogellager 6001llb | ||||
| 055 | 211101-1@141 | 5.22 | 6.26 | |
| Commande de pompe à huile | ||||
| 056 | 450230-7@141 | 2.08 | 2.50 | |
| Kogellager 606Zz A | ||||
| 057 | 210137-7@141 | 1.01 | 1.21 | |
| Gasstang | ||||
| 058 | 324622-5@141 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 060 | 266326-2@141 | |||
| Boomaanslag | ||||
| 061 | 345651-5@141 | 2.80 | 3.36 | |
| Carter De Moteur | ||||
| 062 | 188089-9@141 | 27.35 | 32.82 | |
| Etiquette Info. | ||||
| 062A | 810866-8@141 | 2.80 | 3.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 063 | 266326-2@141 | |||
| Ketting aandrijfwiel | ||||
| 064 | 221526-1@141 | 2.44 | 2.93 | |
| Borgring E8 | ||||
| 065 | 259036-8@141 | 0.83 | 1.00 | |
| Tapschroef Pt3x10 | ||||
| 066 | 266007-8@141 | 0.83 | 1.00 | |
| Couvercle | ||||
| 067 | 419241-1@141 | 0.83 | 1.00 | |
| Tandwiel 14 | ||||
| 068 | 227496-2@141 | 4.08 | 4.90 | |
| Tandwiel 14 | ||||
| 069 | 227495-4@141 | 5.22 | 6.26 | |
| Vis De Reglage | ||||
| 070 | 324620-9@141 | 0.83 | 1.00 | |
| Stelpin | ||||
| 071 | 324621-7@141 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 072 | 958035611@141 | |||
| Drukveer 4 | ||||
| 073 | 233033-2@141 | 0.83 | 1.00 | |
| Stalen kogel 4 | ||||
| 074 | 216008-6@141 | 0.83 | 1.00 | |
| Moer M8-13 | ||||
| 075 | 252168-0@141 | 2.08 | 2.50 | |
| Drukveer 8 | ||||
| 076 | 231025-5@141 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 077 | 187089-6@141 | |||
| Pas d'informations disponibles, non commandable | ||||
| 078 | 419271-2@141 | |||
| Plus disponible, pas de remplacement | ||||
| 079 | 187089-6@141 | |||
| Indicatie label | ||||
| 079A | 816853-5@141 | 2.80 | 3.36 | |
| Spanstift 4-28 | ||||
| 080 | 951122-8@141 | 0.83 | 1.00 | |
| Schroef M4 | ||||
| 081 | 915106-0@141 | 0.83 | 1.00 | |
| Sluitring 4 | ||||
| 082 | 253874-0@141 | 0.83 | 1.00 | |
| Bouton Rotatif | ||||
| 083 | 419233-0@141 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 084 | 154761-5@141 | |||
| Spons | ||||
| 085 | 421960-7@141 | 0.83 | 1.00 | |
| Slangklem | ||||
| 086 | 324685-1@141 | 1.27 | 1.52 | |
| Oliefilter | ||||
| 087 | 443125-1@141 | 0.83 | 1.00 | |
| Borgring 8 | ||||
| 088 | 259041-5@141 | 0.83 | 1.00 | |
| Zijkap assy | ||||
| 089 | 135249-4@141 | 16.07 | 19.28 | |
