Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 02034000 ( ASR50LSC )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Metabo 02034000 ( ASR50LSC )

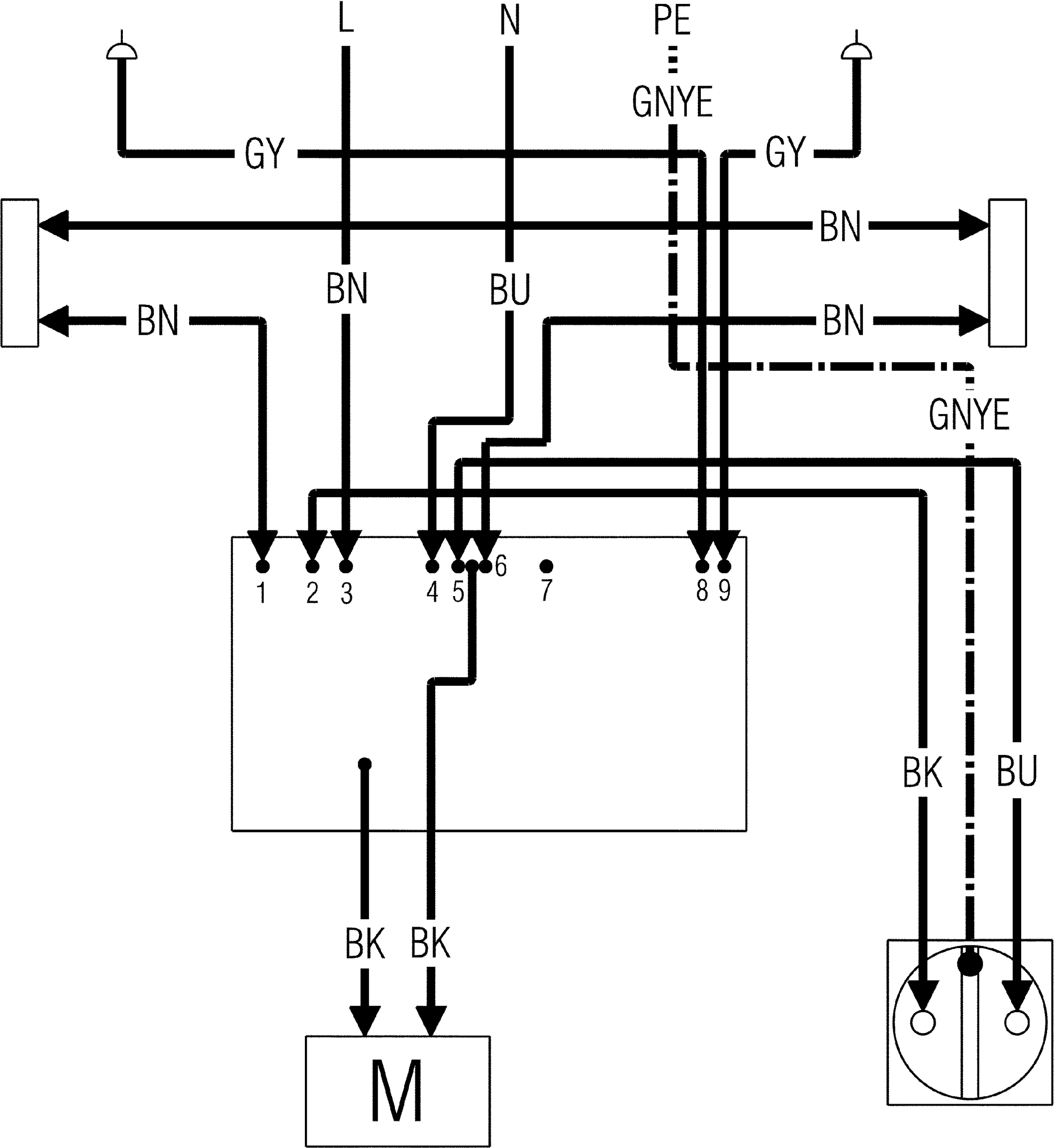

Dessins techniques 1

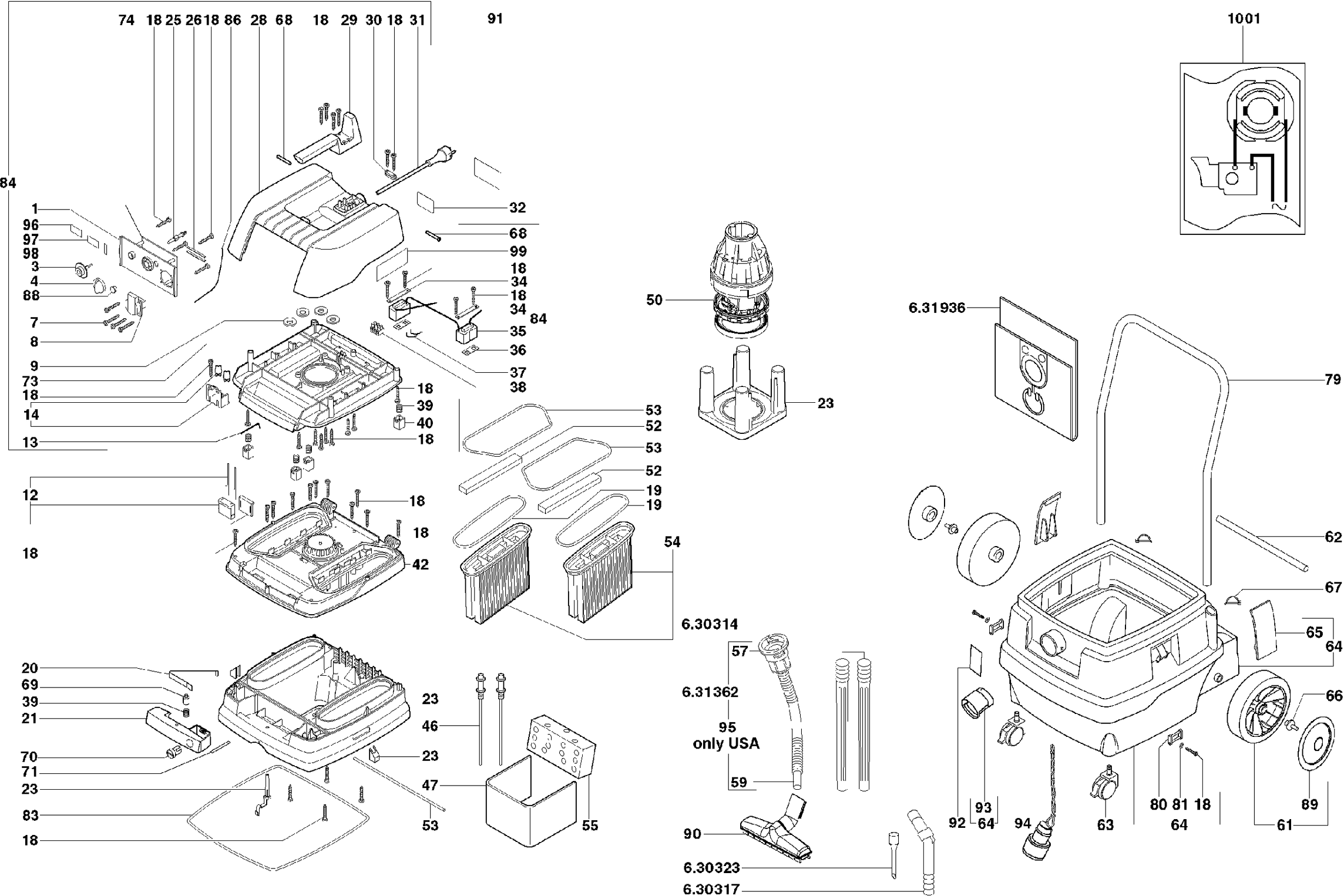

Dessins techniques 2

Liste de pièces de rechange des Metabo 02034000 ( ASR50LSC )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Platine avant
1 343392370 11.20 13.44

Épuisé
3 399999990

Manette de commande
4 343392410 3.89 4.67

Vis a panneau
7 141120130 1.78 2.14

Prise femelle de machine
8 344492340 25.23 30.28

Rondelle
9 341147580 1.58 1.90

Épuisé
12 316034210

Fil de contact
13 339131340 1.58 1.90

Épuisé
14 316034240

Vis a panneau
18 141120130 1.78 2.14

Afdichtring
19 339012360 11.20 13.44

Ressort a lames
20 342002960 2.38 2.86

Verrouillage
21 343377410 16.94 20.33

Embase complet
23 316034200 126.44 151.73

Goupille cannelee bombee
25 341147570 3.17 3.80

Schakelveer
26 342002970 3.17 3.80

Couvercle
28 343377450 28.07 33.68

Poignee
29 343377460 11.20 13.44

Collier de cable
30 343378310 1.58 1.90

Cable Avec Fiche male,230V
31 344498760 39.27 47.12

Épuisé
32 338060770

Tole de retenue
34 339131680 1.78 2.14

Secoueur
35 343072340 140.00 168.00

Joint
36 344093420 1.78 2.14

Etrier de contact
37 339131320 1.58 1.90

Borne plate
38 343050030 1.78 2.14

Ressort de pression
39 342001850 1.78 2.14

Membre de pression
40 341147560 1.58 1.90

Carter du moteur
42 343377390 50.58 60.70

Electrode complet
46 316037940 4.68 5.62

Amortisseur
47 344101240 4.68 5.62

Unite Moteur complet
50 317002990 210.61 252.73

Bague d'etancheite
51 344093030 9.24 11.09

Filtre protecteur
52 344101280 3.17 3.80

Filtre à plis
54 631934000 100.58 120.70

Amortisseur
55 344101250 19.67 23.60

Douille raccord mobile
57 343373980 12.76 15.31

Manchon de raccord Ø intérieur 28 mm /
59 630798000 26.53 31.84

Roue
61 343378410 19.67 23.60

Axe
62 341515010 19.67 23.60

Roue directrice
63 341250120 12.76 15.31

Recipient avec couvercle
64 316032900 335.53 402.64

Fermeture
65 343378390 10.82 12.98

Cache
66 343369660 1.78 2.14

Connécteur
67 341147650 9.24 11.09

Boulon de palier
68 341514990 3.17 3.80

Bouton de verouillage
69 341147590 3.17 3.80

Dispositif de verouillage
70 343378320 3.17 3.80

Ressort
71 342021810 9.24 11.09

Plaque de support
73 343377560 56.14 67.37

Unite éléctronique compl,
74 343080650 195.78 234.94

Etrier
79 341147640 84.28 101.14

Genouillere
80 341147630 1.78 2.14

Rondelle
81 341147680 1.58 1.90

5 sacs filtrants en non-tissé - 45-50
82 630359000 32.34 38.81

Caoutchouc
83 344096390 7.52 9.02

Épuisé
84 316055150

Unite Moteur complet
85 317002990 210.61 252.73

Tuyeau de depression
86 344096320 2.38 2.86

Globe transparent
88 343072320 10.82 12.98

Deflecteur pour roue
89 343392400 2.38 2.86

Suceur pour sol
90 343436630 50.58 60.70

Épuisé
91 399999990

Épuisé
92 399999990

Épuisé
93 399999990

Épuisé
94 399999990

Épuisé
95 399999990

Épuisé
96 399999990

Épuisé
97 399999990

Épuisé
98 399999990

Aanduidingsplaatje L
99 144208680 3.89 4.67

Épuisé
1001 338504390
