Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 0102540200-10 ( KGS254IPLUS )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

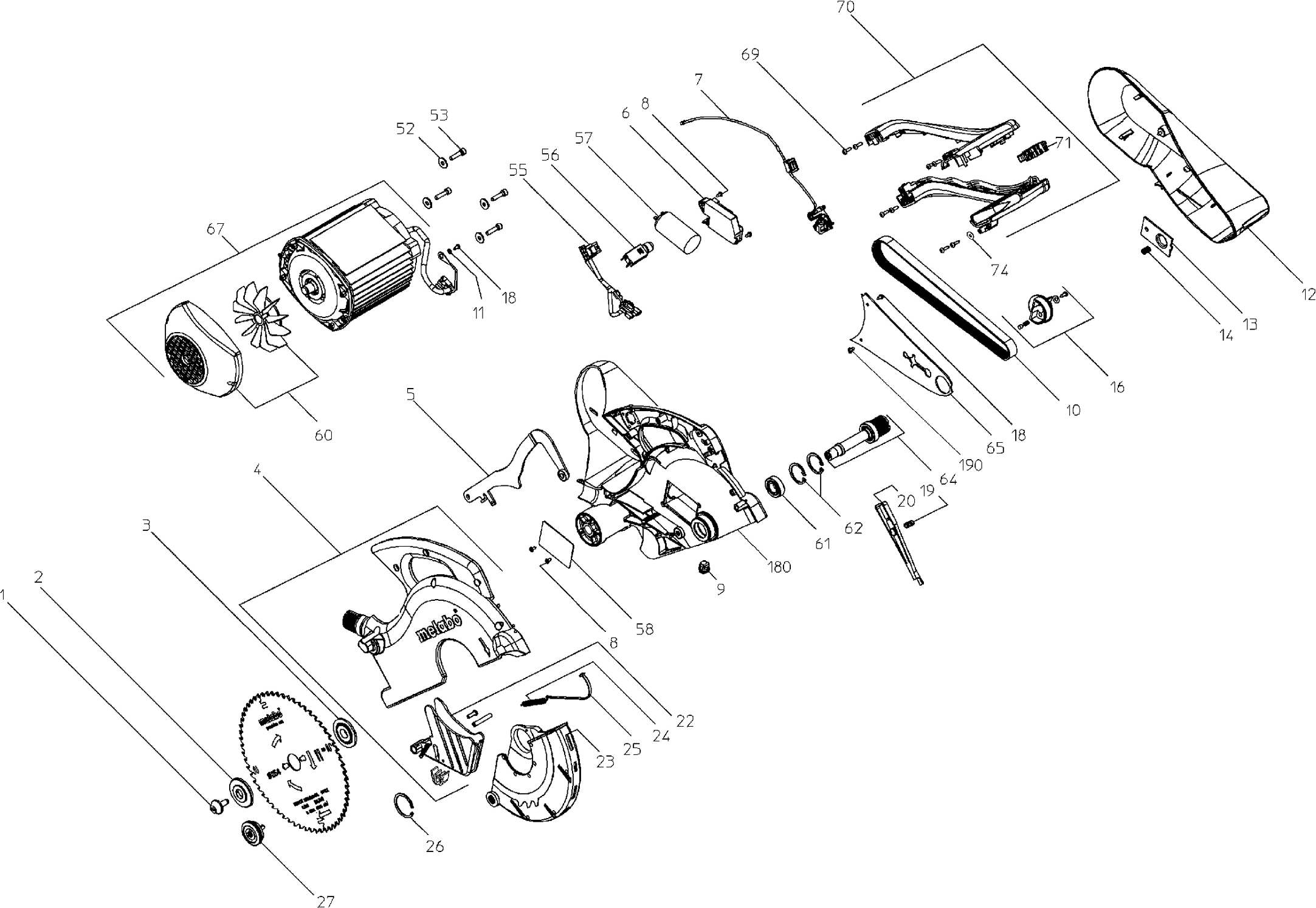

Dessins des Metabo 0102540200-10 ( KGS254IPLUS )


Dessins techniques 1

Dessins techniques 2

Dessins techniques 3

Dessins techniques 4

Liste de pièces de rechange des Metabo 0102540200-10 ( KGS254IPLUS )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

FLENSSCHROEF M 8x20
1 1395739162 8.16 9.79

Saegeblattkonterflansch KGS 254 I Plus
2 1482736560 10.80 12.96

ZAAGBLADFLENS
3 1485221618 11.28 13.54

Beschermkap compl.
4 1010736141 55.77 66.92

Schwenkhebel vollst. KGS 254 I Plus
5 1010736745 17.32 20.78

Transformator KGS Plus
6 8056736540 34.65 41.58

Laser compl.
7 343082650 68.26 81.91

Lensplaatschroef m.lenskopschr.
8 6172001805 1.38 1.66

DOORVOERBUISJE
9 8243740097 1.38 1.66

Keilrippenriemen KGS 254 I Plus
10 7233736370 12.43 14.92

Rondelle dentee
11 141150410 1.56 1.87

Riemenschutzhaube KGS 254 I Plus
12 1381736730 12.43 14.92

Saegeblattarretierung vollst.
13 1010739230 8.16 9.79

Drukveer
14 7051722854 2.10 2.52

Transportarretierung vollst. KGS 216/254
16 1010739035 6.66 7.99

Lensplaatschroef m.lenskopschr.
18 6172001805 1.38 1.66

Drukveer
19 7051711623 1.38 1.66

Haubenarretierung
20 1381736799 1.38 1.66

Spanfanghaube
22 1394729185 8.16 9.79

Pendelbeschermkap compl.
23 1010737202 29.70 35.64

Terugslagveer
24 7051736405 1.38 1.66

Strip kunststof
25 1381736861 1.38 1.66

Borgring as
26 6400736810 1.38 1.66

Flensschroef
27 1010736893 44.66 53.59

Aanvullende oplegging compl.
30 1010737210 29.70 35.64

Neigungsanschlag vollst. KGS Plus
31 1010736257 2.82 3.38

Wijzer compl. KGS 216/254/315 Plus
32 1010739108 49.61 59.53

Rasterklemme vollst KGS 216/254/315 Plus
33 1010739124 10.80 12.96

Tafel-inlegstuk compl. KGS 216/254/315 P
36 1010739116 8.16 9.79

Drehtisch vollst. KGS 254/315 Plus
37 1010739647 123.58 148.30

Drehtischklemmeinheit KGS 254/315 Plus
38 1010739159 49.61 59.53

Drehgriff vollst. KGS Plus
39 1010736249 11.28 13.54

Glijschoen KGS 254/315 Plus
40 1388739629 5.40 6.48

Tafelverbreding links
41 1010737407 68.26 81.91

STIFTSLEUTEL SW 2,5 SCHWARZ
42 9102076823 1.38 1.66

STIFTSLEUTEL
43 9102689833 4.14 4.97

Vis de poignee-etoile
44 341704570 2.10 2.52

Pied en caoutchouc
45 341147920 8.16 9.79

Tafel KGS 254/315 Plus
46 1010740300 236.56 283.87

Tafelverbreding links
47 1010737415 68.26 81.91

Arretierung Tischverbr. KS 254/305 Plus
48 1010737555 9.60 11.52

Geleider compl.
49 1010736427 29.70 35.64

PLATVERZONKEN SCHROEF M.BINNEN
50 6132002060 1.38 1.66

Vis de poignee-etoile
51 341704580 2.10 2.52

Rondelle
52 141150130 1.38 1.66

Vis a tete cylindrique
53 141113850 1.56 1.87

Kabelboom,KGS 254 I Plus
55 8450736393 19.91 23.89

Ueberlastungsschutz
56 8116740398 6.66 7.99

Condensator,KGS 254 I Plu
57 8050736440 8.16 9.79

Abdeckblech
58 1382736458 2.10 2.52

Fan with fan cover
60 316057070 4.14 4.97

Saegeblattwelle vollst.
64 1010740432 29.70 35.64

Afdekplaat
65 1381736985 1.56 1.87

Teflonspray
66 344131230 44.66 53.59

Motor compl.
67 1010736125 247.28 296.74

Vis
69 341702050 1.38 1.66

Handgreep compl.
70 1010736168 34.65 41.58

Schakelaar KS 254/305
71 8111737712 19.91 23.89

Rondelle
74 141150110 1.38 1.66

Zugentlastung mit Knickschutztuelle
80 8402736722 2.10 2.52

Stabilisator
81 1380736582 14.96 17.95

Stelschroef m.inbus
82 6164029245 1.38 1.66

AFZUIGSTUK 44/35-44/32
83 1381691566 4.14 4.97

Trekstang
84 1385736475 118.14 141.77

Afzuigslang
85 1381736535 4.14 4.97

Draaiveer
86 7051736600 6.66 7.99

Afdekkap
87 1381736594 1.56 1.87

Geleider Schroef
90 1485735689 6.66 7.99

Afdekking
91 1381736322 8.16 9.79

Kabel m.stekker,3x1,0x2900 2xAH/1
92 8402736640 14.96 17.95

Vis
93 341702050 1.38 1.66

Rep-Satz Linearfuhrung vollst.
96 1010739434 49.61 59.53

Dichtscheibe
97 7631738677 1.38 1.66

Drehfederhuelse
98 1381736497 1.38 1.66

Drukveer
99 7051736413 1.38 1.66

Dieptegeleider
100 1380736787 6.66 7.99

Draaiknop
101 1381736519 2.10 2.52

Raendelschraube mit Mutter M6x45
102 6143736880 2.10 2.52

Passchroef zeskant
103 6104220876 2.82 3.38

Kappgelenk
104 1380736469 34.65 41.58

Spanhendel compl. KGS 216/254/315 Plus
105 1010739027 29.70 35.64

Épuisé
106 141132000

Rondelle
107 141156740 1.38 1.66

Werkstueckhalter vollst.
108 1010737440 49.61 59.53

Épuisé
110 338132080

Vis a papillon
151 341704560 2.82 3.38

Épuisé
152 399999990

Cilinderkopschroef m.inbus
153 6143075247 1.56 1.87

Épuisé
154 399999990

Axe
155 341059660 11.28 13.54

Douille Gauche
156 341005920 10.80 12.96

Douille Droite
157 341005910 11.28 13.54

Levier rochet
170 343394090 9.60 11.52

VERBINDING EINDSTUK
171 1381212943 2.10 2.52

Kapparm vollst.
180 1010736184 185.90 223.08

Kipparm vollst.,KGS 254/254I Plus
181 1010736206 209.99 251.99

Vis a tete bombee
190 141122790 1.38 1.66
