Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 00637000 ( KHE3250 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

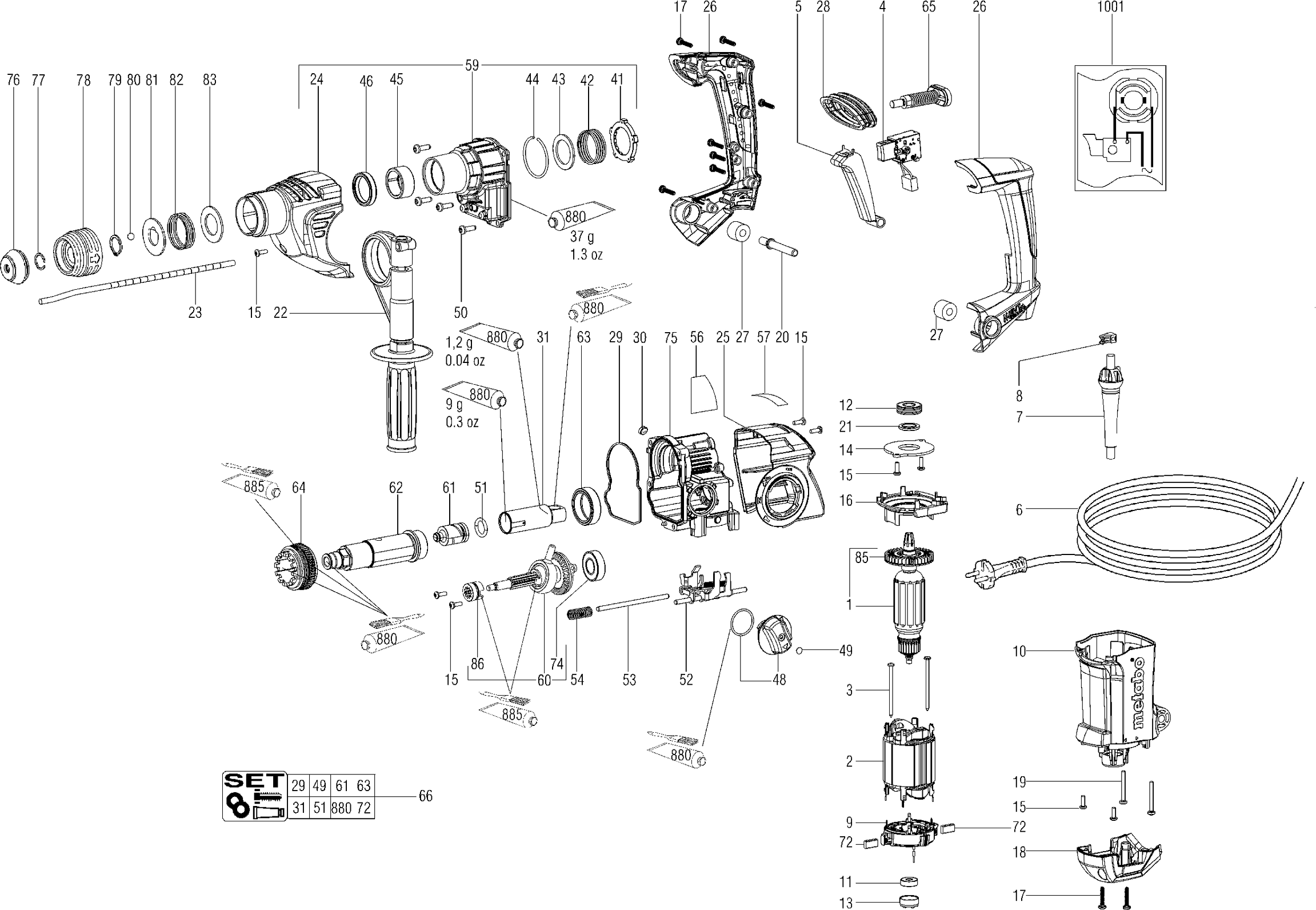

Dessins des Metabo 00637000 ( KHE3250 )


Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Metabo 00637000 ( KHE3250 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Induit complet, 230 V
1 310009760 91.36 109.63
Inducteur, 230 V
2 311011730 19.67 23.60
Vis tole avec tete bombee
3 141118260 1.58 1.90
Interrupteur electronique Sans Bague reg
4 343409370 19.67 23.60
Poussoir d'interrupteur
5 343399080 1.58 1.90
Cable avec fiche male CEE
6 344486730 19.67 23.60
Passe-cordon
7 343394300 1.78 2.14
Collier de cable
8 343362490 1.78 2.14
Module Porte-charbon,230V - V 700W-800W
9 316051940 12.76 15.31
Carter du moteur
10 315013430 12.76 15.31
Roulement billes,6x19x6
11 143115170 3.89 4.67
Roulement billes,12X 28X 8
12 143115360 6.14 7.37
Boite en caoutchouc
13 344097870 1.58 1.90
Plaque de fixation roulement
14 339007360 1.78 2.14
Vis a tete bombee
15 141120070 1.58 1.90
Diffuseur
16 343399130 2.38 2.86
Vis tole avec tete bombee
17 141117060 1.78 2.14
Capuchon de moteur
18 343399100 2.38 2.86
Vis a tete bombee
19 141124000 1.58 1.90
Boulon de palier
20 341515550 9.24 11.09
Bague de ecartement
21 341006050 3.89 4.67
Poignee complet
22 314001380 19.67 23.60
Butee de profondeur
23 341511630 4.68 5.62
Carter avec couvercle Ergänzung fehlt in
24 343430070 7.52 9.02
Carter avec couvercle Arriere
25 343430080 6.14 7.37
Poignee Inf.+ Sup.
26 343399110 19.67 23.60
Anneau amortisseur
27 344098790 11.20 13.44
Protection poussiere
28 344098920 5.41 6.49
Joint profile
29 344098850 2.38 2.86
Feutre d'etancheite
30 344070670 1.58 1.90
Douille d'excitation
31 341059620 16.94 20.33
Anneau de soutien
41 343399540 1.58 1.90
Ressort de pression,34,7x38,3x1,8x27,7
42 342003490 1.58 1.90
Rondelle d'appui
43 141155590 1.58 1.90
Circlip
44 141156540 1.58 1.90
Douille d'aiguille
45 143114690 5.41 6.49
Bague a levres av. ressort
46 143195340 1.58 1.90
Bouton de commande complet
48 316047340 7.52 9.02
Plombage
49 343376750 1.78 2.14
Vis a tete bombee
50 141121640 1.58 1.90
Joint torique
51 143195350 1.58 1.90
Dispositif de commutation complet
52 316047910 19.67 23.60
shift bolt
53 341540140 1.58 1.90
Ressort de pression
54 342002790 1.58 1.90
Plaque signaletique
56 338057100 1.58 1.90
Épuisé
57 399999990
Carter du reducteur
59 316049960 63.16 75.79
Arbre de pignon complet
60 316049950 126.44 151.73
Plunjer compl.
61 316050010 19.67 23.60
Chemise de frappe complet SDS
62 316050700 140.00 168.00
Anneau de palier complet
63 316050020 28.07 33.68
Debrayage de securite cpl.
64 316047900 50.58 60.70
Spring-locked connecting pin compl.
65 316048840 25.23 30.28
Ensemble d'entretien SDS
66 316050690 268.02 321.62
Balai de charbon pair,230 V
72 316046950 12.76 15.31
Roulement a billes,15x32x9
74 143115790 3.89 4.67
Carter du reducteur Arriere
75 315104930 39.27 47.12
Capuchon de caoutchouc
76 343430090 2.38 2.86
Jonc
77 141156010 1.58 1.90
Bague de reglage
78 343430060 6.14 7.37
Circlip
79 141155460 1.58 1.90
Bille
80 143120320 1.58 1.90
Tole de guidage
81 339007470 1.58 1.90
Ressort de pression
82 342003840 1.58 1.90
Rondelle
83 339007530 2.38 2.86
Ventilateur
85 330001950 1.58 1.90
Tube de graisse GF 126
880 344130800 19.67 23.60
Tube Graisse,50g Klueber Microlube GL 26
885 344131210 25.23 30.28
Épuisé
1001 338505160
