Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 05400000 ( STE65 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

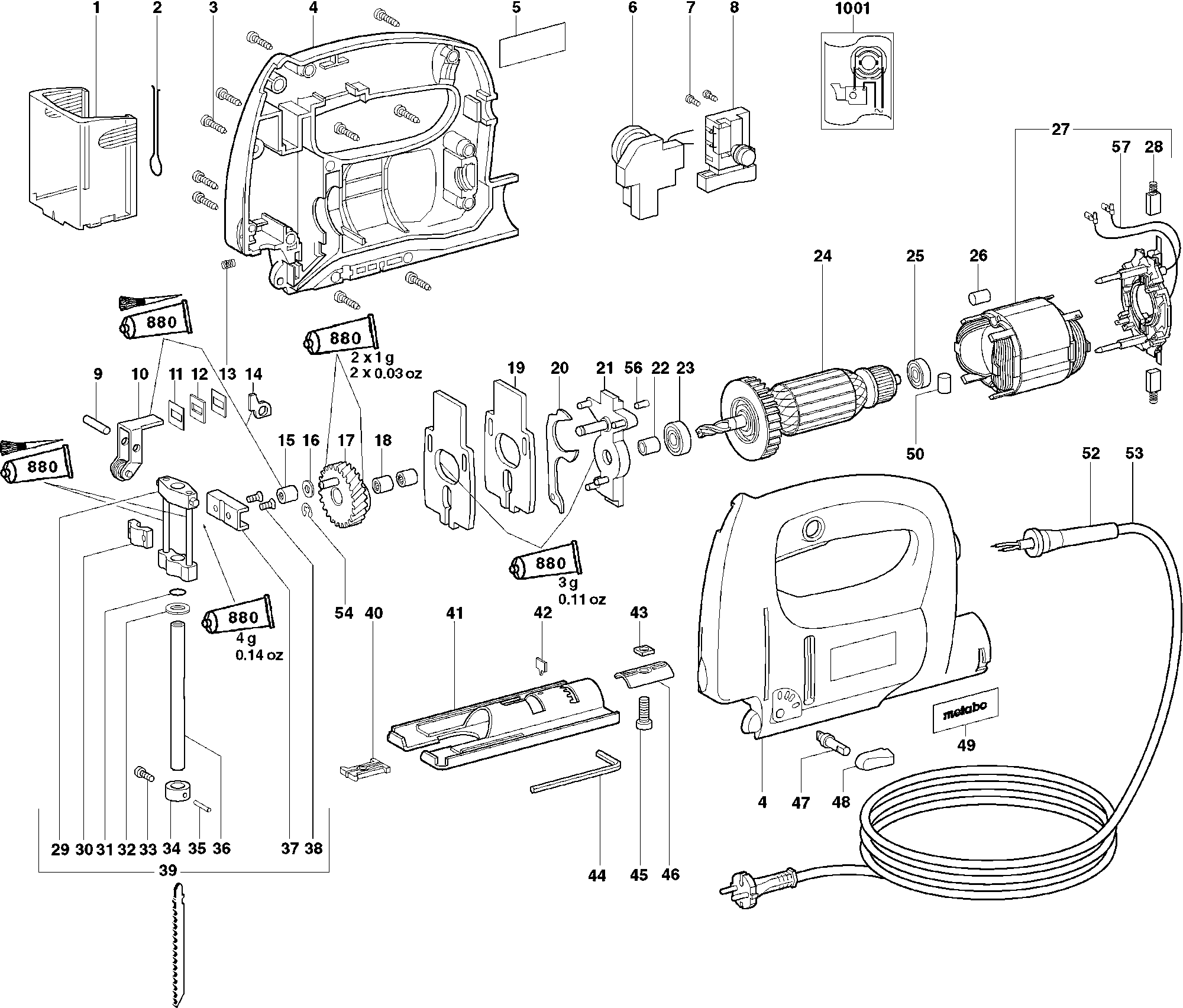

Dessins des Metabo 05400000 ( STE65 )


Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Metabo 05400000 ( STE65 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Épuisé
1 343374590

Épuisé
2 342200570

Vis tole avec tete bombee
3 141116020 1.56 1.87

Carter complet
4 316030450 29.70 35.64

Épuisé
5 338047700

Unite electronique, 230 V
6 343077410 34.65 41.58

Vis a tete bombee
7 141116970 1.56 1.87

Interrupteur a poussoir Noir
8 343408920 6.66 7.99

Goupille cylindrique
9 341513860 1.38 1.66

Épuisé
10 316029880

Tole coulissante
11 339120500 1.38 1.66

Feutre
12 344070040 1.38 1.66

Ressort de pression
13 342021680 1.38 1.66

Tole de guidage
14 339129320 1.38 1.66

Roulement a aiguilles
15 341002610 11.28 13.54

Rondelle
16 339125490 1.56 1.87

Roue droite
17 316030080 34.65 41.58

Douille d'aiguille
18 143111430 4.74 5.69

Plaque d'impulsion
19 339129290 8.16 9.79

Levier de pression
20 339129360 8.16 9.79

Épuisé
21 316030090

Joint
22 343380060 1.38 1.66

Roulement a billes, 8x22x7
23 143113400 10.80 12.96

Épuisé
24 310007890

Roulement a billes, 6x19x6
25 143115660 2.10 2.52

Bouchon caoutchouc
26 344092550 1.38 1.66

Épuisé
27 316030100

Épuisé
28 316033960

Guidage du pendule
29 316032560 5.40 6.48

Jumelle
30 341070310 2.10 2.52

Joint torique
31 143194700 1.38 1.66

Rondelle d'etancheite
32 339010520 1.38 1.66

Vis a tete cylindrique
33 141119160 1.56 1.87

Tendeur
34 344600340 4.74 5.69

Goupille de serrage
35 141160810 1.56 1.87

Pilon
36 341056120 22.28 26.74

Coulisse
37 339129450 1.56 1.87

Vis a tete fraisee
38 141120550 1.38 1.66

Pilon avec guidage
39 316030260 49.61 59.53

Protection rupture coupe.
40 343395480 1.38 1.66

Patin
41 316029620 11.28 13.54

Tole de positionnement
42 339129310 1.38 1.66

Ecrou carre
43 141131370 1.38 1.66

Cle male coudee
44 344161530 1.56 1.87

Vis a tete cylindrique
45 141122300 1.38 1.66

Griffe de serrage
46 339005620 2.10 2.52

Épuisé
47 341055860

Levier de commande
48 316030140 4.74 5.69

Plaque "Metabo",08 52x22
49 338122160 1.38 1.66

Bouchon caoutchouc
50 344091420 1.38 1.66

Enveloppe protect.de cable
52 344101140 2.10 2.52

Cable avec fiche male CEE
53 344485880 11.28 13.54

Rondelle d'arret
54 141181810 1.38 1.66

Bouchon caoutchouc
56 344097580 1.38 1.66

Épuisé
57 316029580

Tube de graisse 50Gr 1,8oz
880 344130930 29.70 35.64
