Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 01074000 ( WE17-150QUICK )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Metabo 01074000 ( WE17-150QUICK )

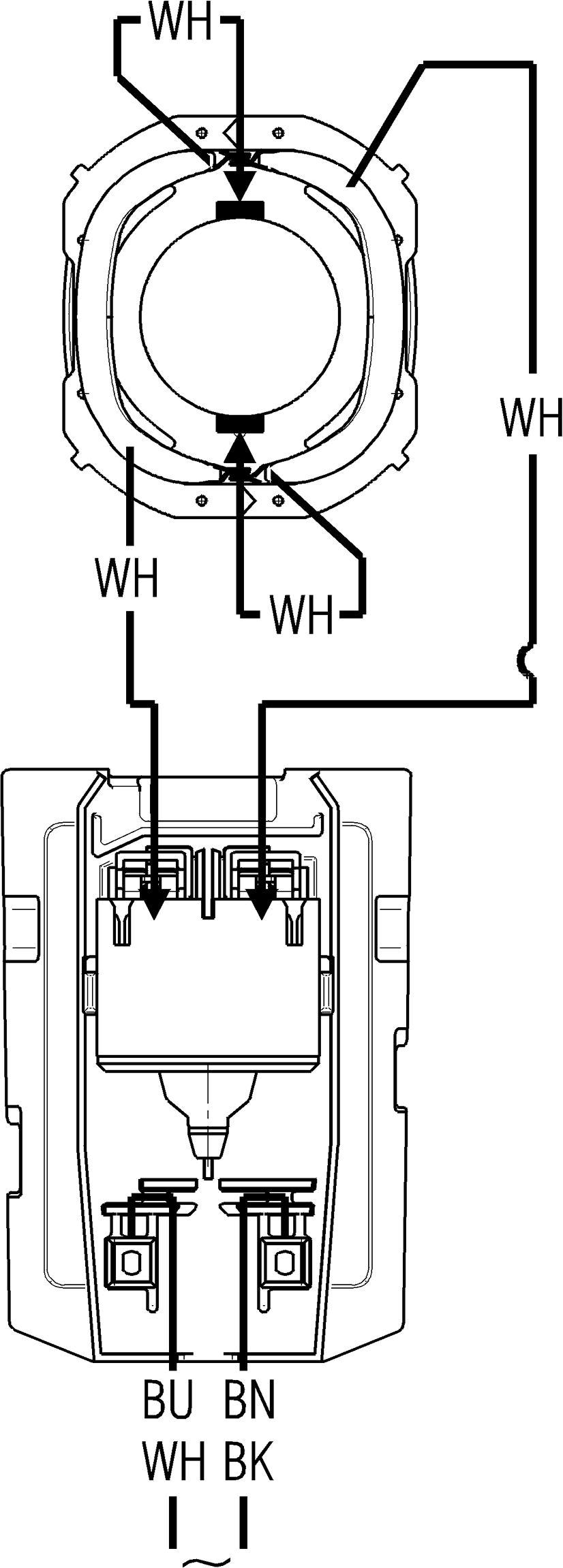

Dessins techniques 1

Dessins techniques 2

Liste de pièces de rechange des Metabo 01074000 ( WE17-150QUICK )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Induit complet, 230V
1 310010990 70.25 84.30
Inducteur Avec inducteur,230 V
2 311012980 39.27 47.12
Interrupteur Borne plate
3 343410290 10.82 12.98
Épuisé
4 399999990
Épuisé
5 399999990
Collier de cable
6 343362490 1.78 2.14
Carter du moteur 2 Partie
7 315013520 10.82 12.98
Diffuseur
8 339151180 1.58 1.90
Diffuseur
9 339151200 1.58 1.90
Unite electronique,230V 50/60Hz
10 343084110 45.01 54.01
Roulement billes,6x19x6
11 143115170 3.89 4.67
Boite en caoutchouc
12 344097870 1.58 1.90
Rondelle,8,05x17x0,4
13 339133060 1.58 1.90
Épuisé
14 143115180
Rondelle,7,05x19,5x0,2
15 339006390 1.58 1.90
Ecrou 6 pans Avec épaule
16 341100940 1.78 2.14
Bielle d'attaque
17 343433070 1.58 1.90
Capuchon
18 343433030 3.89 4.67
Piece terminale
19 343433100 1.58 1.90
Curseur de commande
20 343437100 1.58 1.90
Bride de fixation
21 341031160 11.20 13.44
Capot de protection,D150
23 339204510 10.82 12.98
Poignee antivibratoire,M 8
24 314000970 14.10 16.92
Ressort a branches
26 342022490 1.58 1.90
Vis a tete bombee
28 141121430 1.58 1.90
Pakking
30 339012430 1.58 1.90
Vis a tete bombee
31 141121640 1.58 1.90
Vis tole avec tete bombee
32 141116980 1.58 1.90
Vis tole avec tete bombee
33 141117060 1.78 2.14
Typeplaatje
34 338072480 1.78 2.14
Épuisé
36 399999990
Broche porte-meule M14
40 341604420 12.76 15.31
Ecrou de serrage complet,M14
41 316055350 11.20 13.44
Rondelle 10,2 X 14,8X 0,2
42 141151120 1.58 1.90
Rondelle 10,2 X 14,8X 0,1
43 141152300 1.78 2.14
Rondelle 10,2 X 14,8X 0,5
44 141153920 1.58 1.90
Bride complet
50 343433280 9.24 11.09
Ecrou
51 341102460 2.38 2.86
Roue conique Avec Pignon
52 316054980 16.94 20.33
Disque de friction complet
53 316055080 12.76 15.31
Carter du reducteur complet
54 316055100 50.58 60.70
Debrayage de securite avec pignon
55 316054260 77.32 92.78
Porte-balais Set
56 316065420 12.76 15.31
Ventilateur a.Corbeille prot.-poussiere
57 316054850 3.89 4.67
Balai de charbon pair Arret
58 316065450 11.20 13.44
Levier de serrage complet
59 316066040 11.20 13.44
Circlip
61 141156650 1.58 1.90
O-ring
62 143196000 1.58 1.90
Ressort de pression
63 342003390 1.58 1.90
Bouton de pression
64 343433130 1.58 1.90
Boulon
65 341515640 1.58 1.90
Disque control vitesse
70 343433060 2.38 2.86
Interrupteur basculant
71 343433090 1.58 1.90
Rondelle
72 339007800 1.58 1.90
Épuisé
73 399999990
Joint torique
75 143192490 1.78 2.14
Joint torique
92 143195640 1.58 1.90
carbonbrush with brusholder Set 230V
124 316067170 22.57 27.08
Tube de graisse
880 344130920 39.27 47.12
Tube de graisse SF 011 50Gr 1,8oz
885 344130560 33.70 40.44
Épuisé
1001 338505780
Cable avec Passe-cordon
1005 316067320 22.57 27.08
