Vous trouverez ici toutes les pièces et dessins disponibles du 'Metabo 01097000 ( WEPBA17-125QUICKRT )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Metabo 01097000 ( WEPBA17-125QUICKRT )

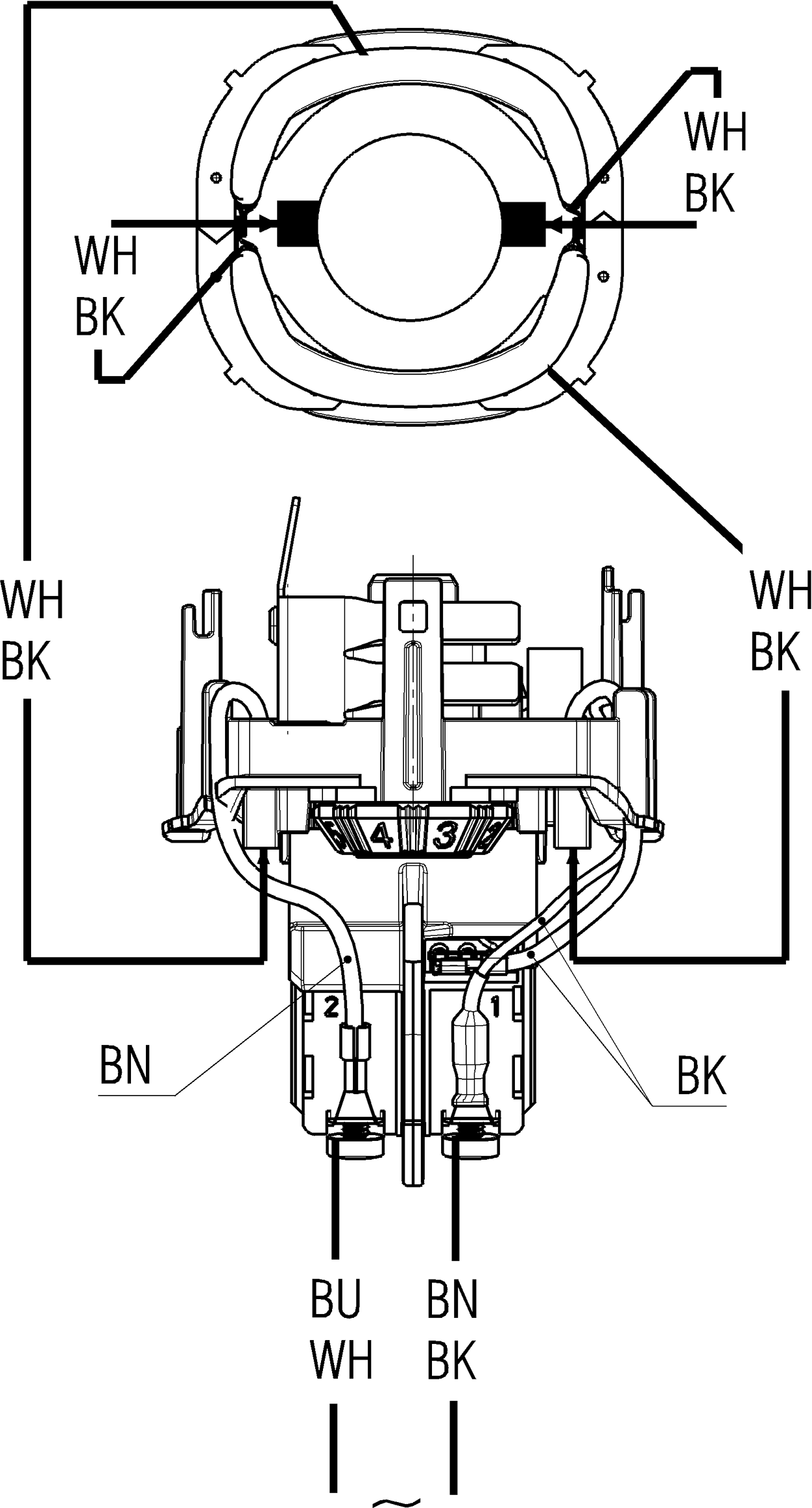

Dessins techniques 1

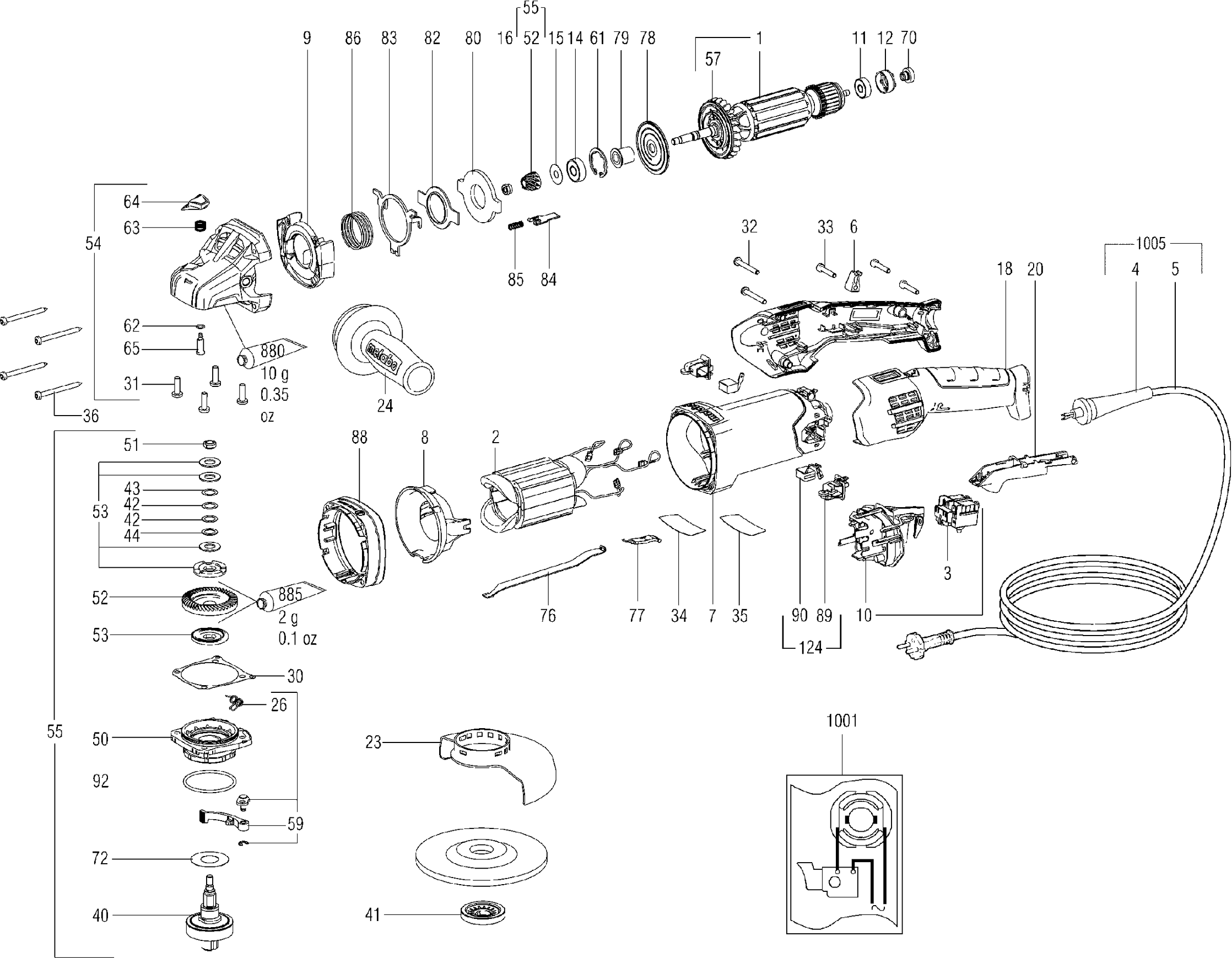

Dessins techniques 2

Liste de pièces de rechange des Metabo 01097000 ( WEPBA17-125QUICKRT )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Induit complet, 230V
1 310011140 91.36 109.63
Inducteur Avec inducteur,230 V
2 311012980 39.27 47.12
Interrupteur Borne plate,X2
3 343410270 10.82 12.98
Épuisé
4 399999990
Épuisé
5 399999990
Collier de cable
6 343362490 1.78 2.14
Carter du moteur
7 315013790 10.82 12.98
Diffuseur
8 339151210 1.58 1.90
Diffuseur
9 339151200 1.58 1.90
Unite electronique avec interrupteur
10 316064540 45.01 54.01
Roulement billes,6x19x6
11 143115170 3.89 4.67
Boite en caoutchouc
12 344097870 1.58 1.90
Épuisé
14 143115180
Rondelle,7,05x19,5x0,2
15 339006390 1.58 1.90
Ecrou 6 pans Avec épaule
16 341100940 1.78 2.14
Poignee 2 Partie
18 343439030 10.82 12.98
Poussoir d'interrupteur
20 343439050 1.78 2.14
Capot de protection,D125
23 339204500 9.24 11.09
Poignee antivibratoire,M 8
24 314000970 14.10 16.92
Ressort a branches
26 342022490 1.58 1.90
Pakking
30 339012430 1.58 1.90
Vis a tete bombee
31 141121640 1.58 1.90
Vis tole avec tete bombee
32 141116980 1.58 1.90
Vis tole avec tete bombee
33 141117060 1.78 2.14
Plaque signaletique
34 338067400 1.58 1.90
Épuisé
35 399999990
Vis tole avec tete bombee
36 341701470 1.58 1.90
Broche porte-meule complet,WBA M14
40 316054500 70.25 84.30
Ecrou de serrage complet,M14
41 316055350 11.20 13.44
Rondelle 10,2 X 14,8X 0,2
42 141151120 1.58 1.90
Rondelle 10,2 X 14,8X 0,1
43 141152300 1.78 2.14
Rondelle 10,2 X 14,8X 0,5
44 141153920 1.58 1.90
Bride complet
50 343433280 9.24 11.09
Ecrou
51 341102460 2.38 2.86
Roue conique Avec Pignon
52 316054970 14.10 16.92
Disque de friction complet
53 316055080 12.76 15.31
Carter du reducteur complet
54 316055100 50.58 60.70
Debrayage de securite avec pignon
55 316054390 133.83 160.60
Ventilateur a.Corbeille prot.-poussiere
57 316054850 3.89 4.67
Levier de serrage complet
59 316066040 11.20 13.44
Circlip
61 141156650 1.58 1.90
Joint torique
62 143193650 1.58 1.90
O-ring
62 143196000 1.58 1.90
Ressort de pression
63 342003390 1.58 1.90
Bouton de pression
64 343433130 1.58 1.90
Boulon
65 341515640 1.58 1.90
Disque control vitesse
70 343433060 2.38 2.86
Rondelle
72 339007800 1.58 1.90
Dispositif de commutation
76 339137510 3.17 3.80
Dispositif de commutation
77 343439340 1.58 1.90
Disque de frein
78 341013460 12.76 15.31
Bague de ecartement
79 341212170 2.38 2.86
Plaque de butee
80 339011590 7.52 9.02
Plaque de support
82 343433710 1.58 1.90
Levier de commande
83 339136010 1.78 2.14
Dispositif de commutation
84 343433700 1.58 1.90
Ressort de pression
85 342003420 1.58 1.90
Ressort de pression
86 342003930 1.58 1.90
Bride intermediaire
88 343435920 5.41 6.49
Porte-balais Set
89 316065420 12.76 15.31
Balai de charbon pair Arret
90 316065450 11.20 13.44
Joint torique
92 143195640 1.58 1.90
carbonbrush with brusholder Set 230V
124 316067170 22.57 27.08
Tube de graisse
880 344130920 39.27 47.12
Tube de graisse SF 011 50Gr 1,8oz
885 344130560 33.70 40.44
Épuisé
1001 338506170
Cable avec Passe-cordon
1005 316067320 22.57 27.08
